MIDI-инструмент Ota'mod'tone

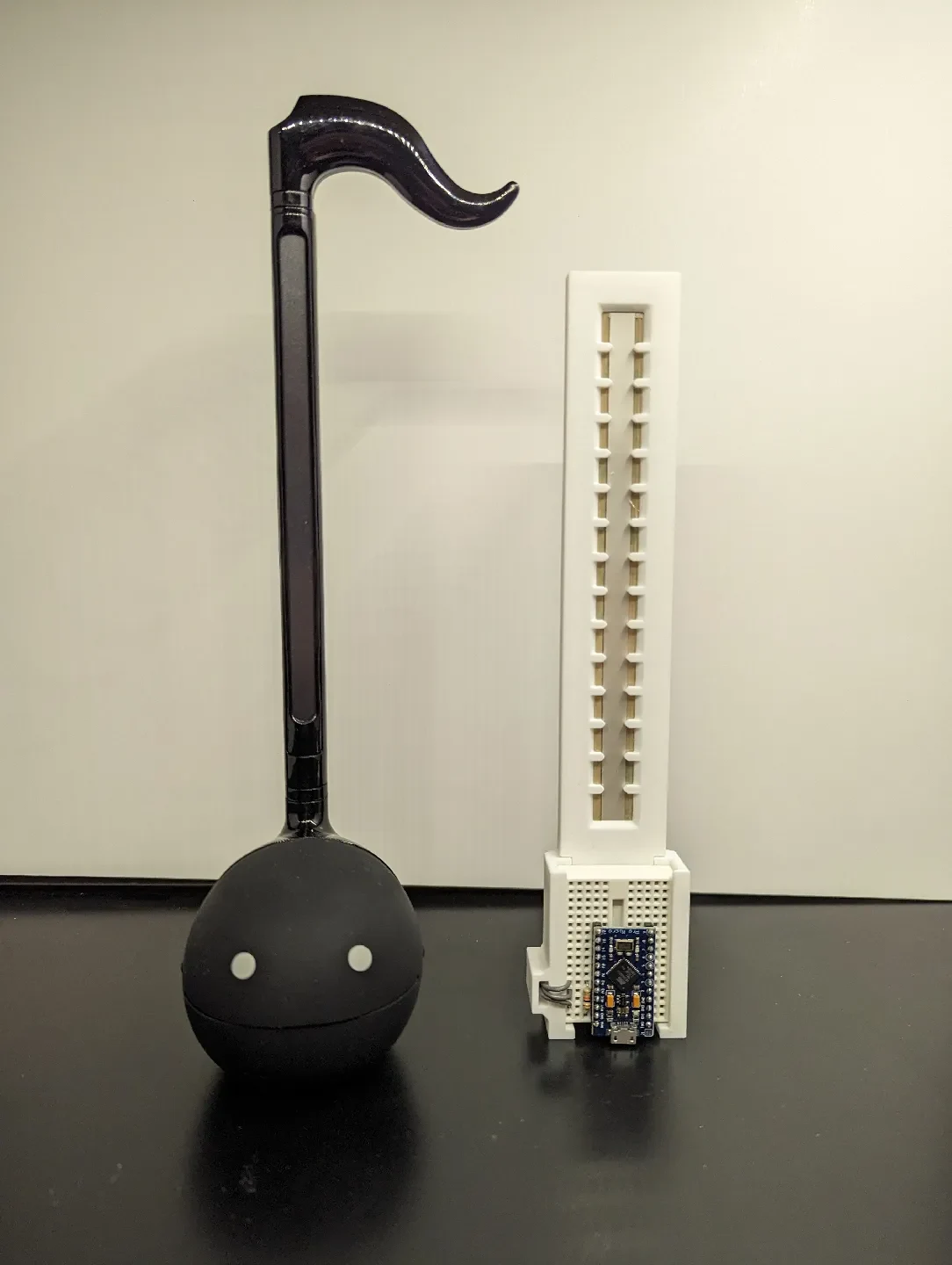

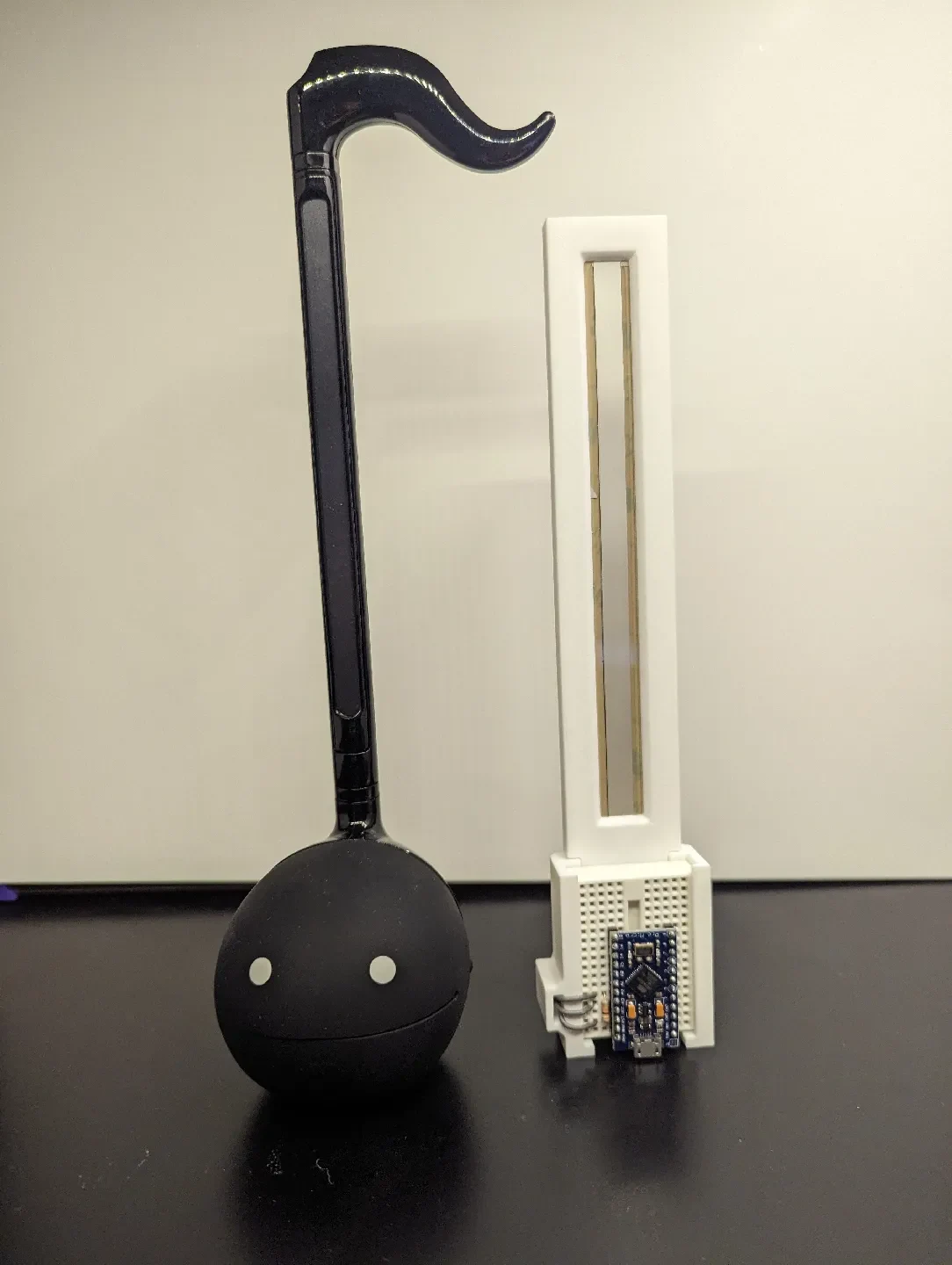

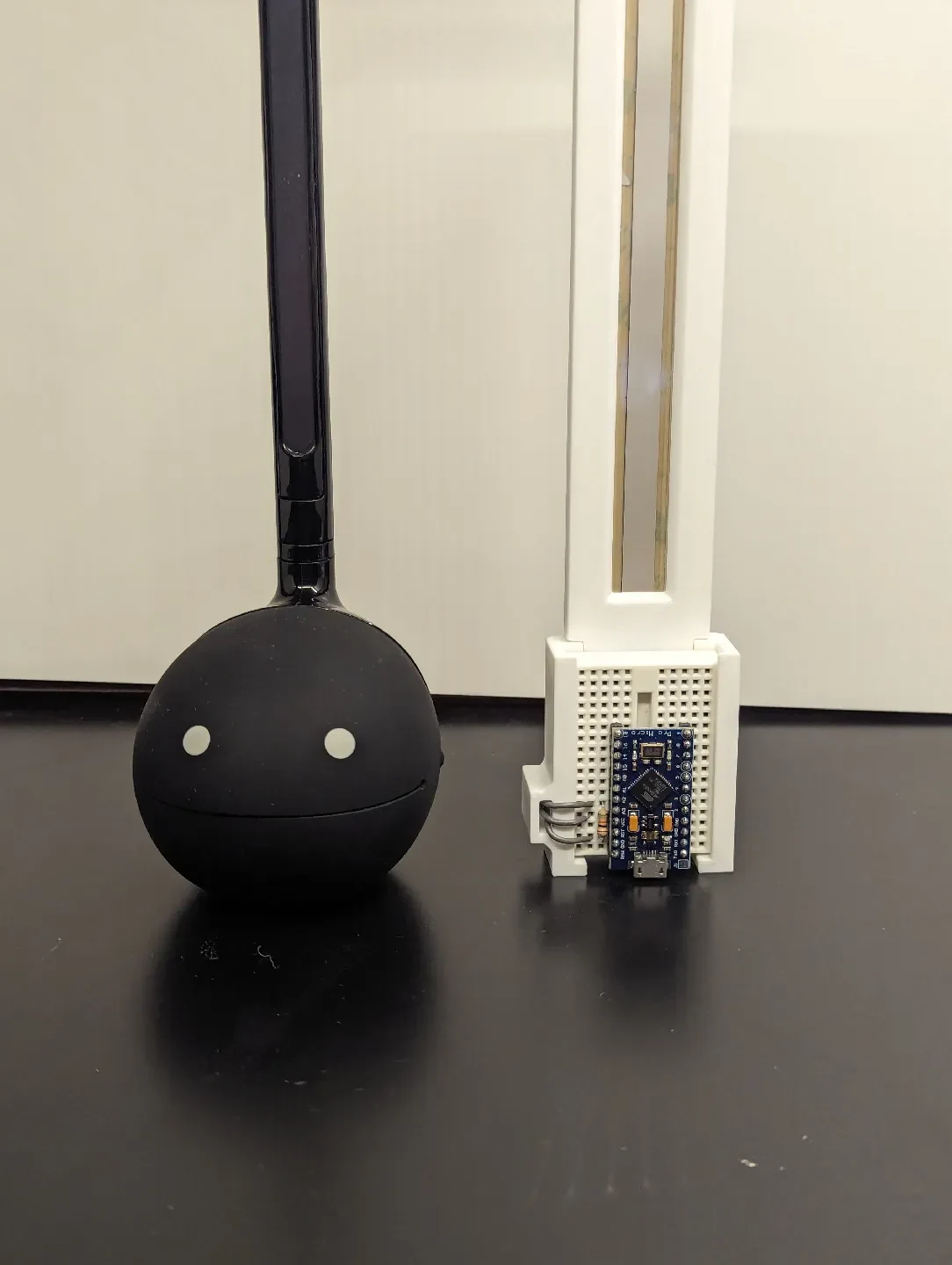

Это похоже на Otamatone, но для вывода MIDI-сигналов использует 150-мм SoftPot и микроконтроллер 32U4.

В нем используется конструкция с защелкой и защелкиванием, поэтому нет необходимости выламывать винты M3.

Предоставленный код охватывает двухоктавную гамму до мажор (C4 → C6). Не стесняйтесь настраивать его. (Он использует A3 в качестве аналогового входного контакта).

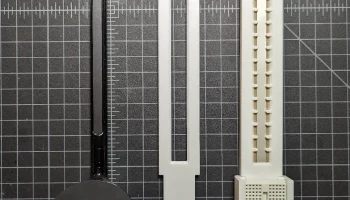

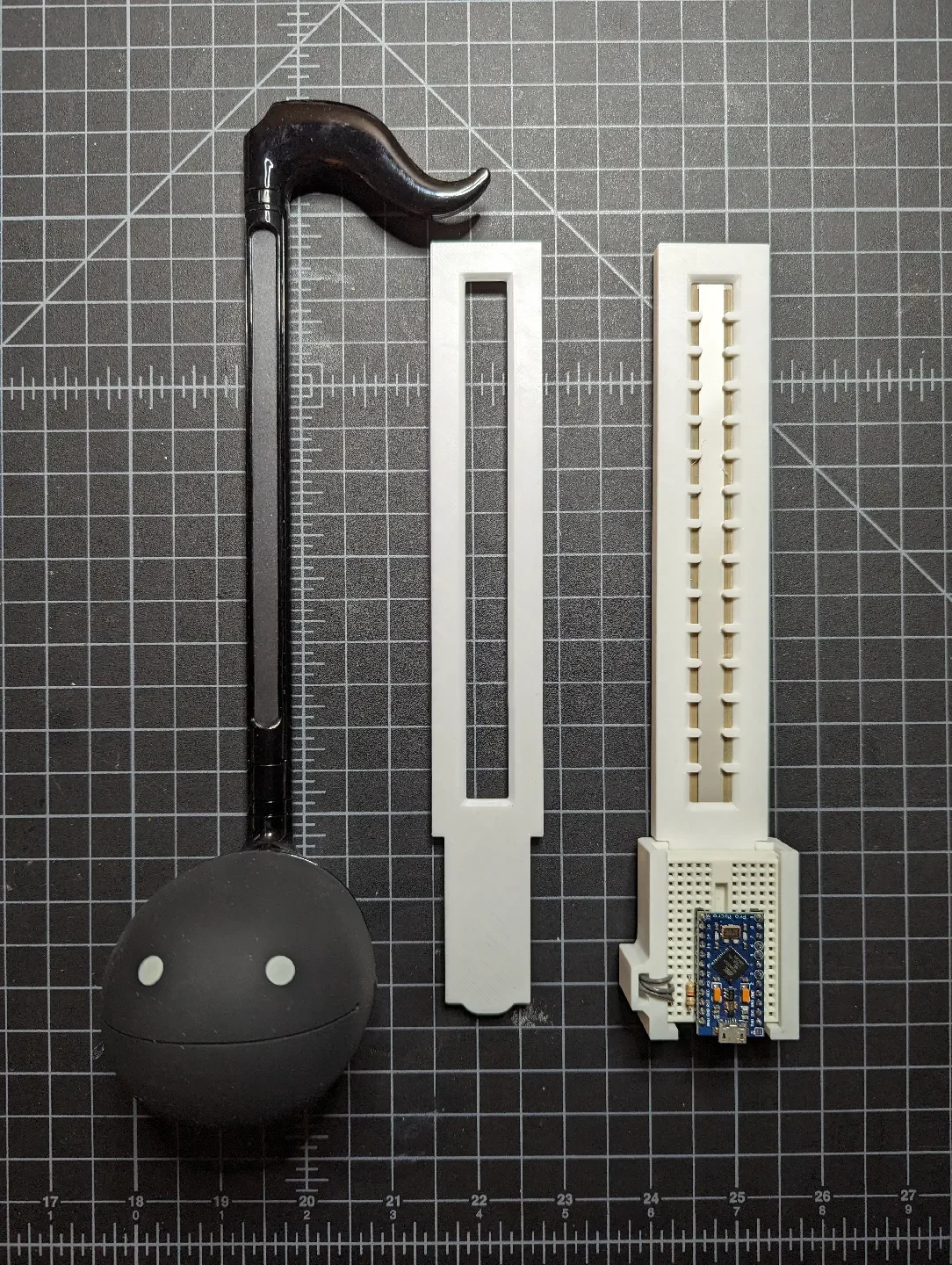

На данный момент альтернативная ка��ер на 15 ладов не совсем соответствует переведенным значениям функции Arduino «map()». Я планирую еще немного поэкспериментировать, чтобы добиться большей точности.

Поскольку потенциометр является непрерывным, а MIDI-ноты — нет, имейте в виду, что в регионах между нотами могут быть некоторые странности сигнала. (Это то, что пытается решить крышка лада).

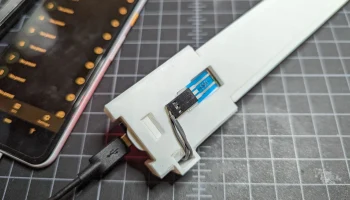

Также обратите внимание, что модели на изображениях были немного изменены, а модели, загруженные сюда, немного отличаются (в частности, длина «направляющей» провода увеличилась).

Части:

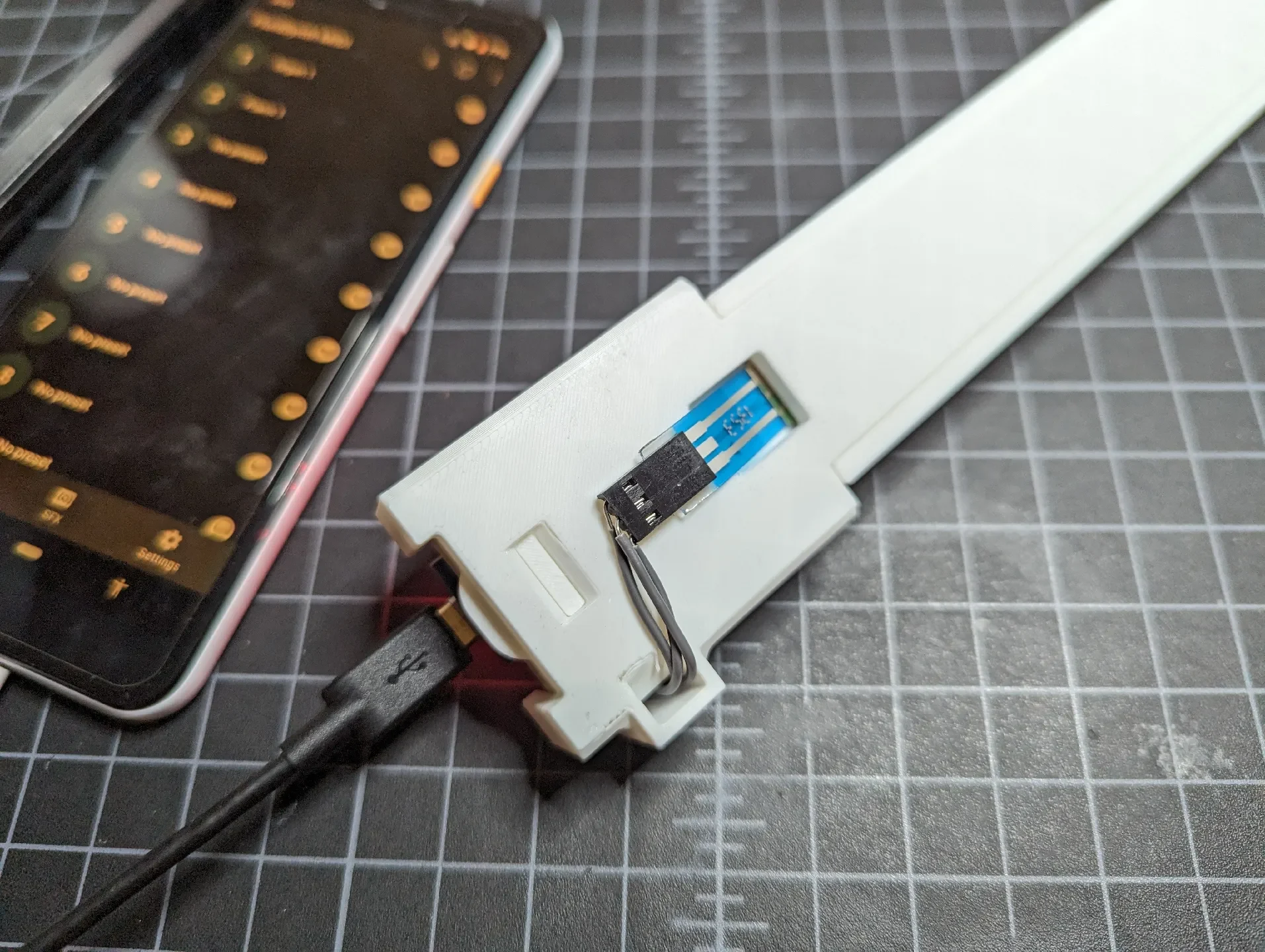

1x SoftPot 150 мм (не ThinPot)
1 крошечный макет (~35x47x9 мм)
1x резистор 10 кОм
3 провода

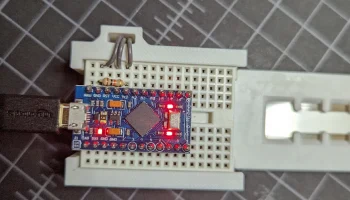

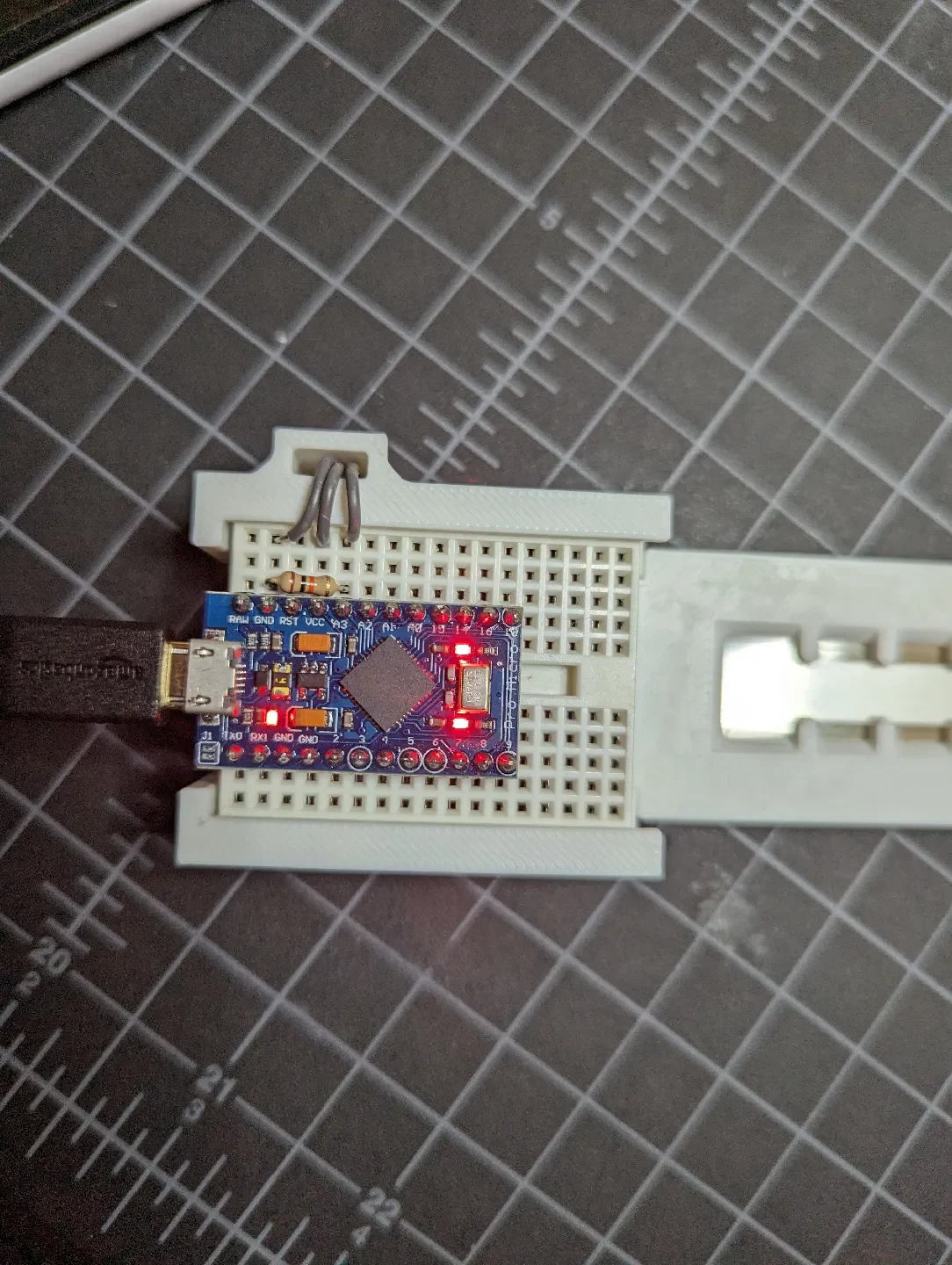

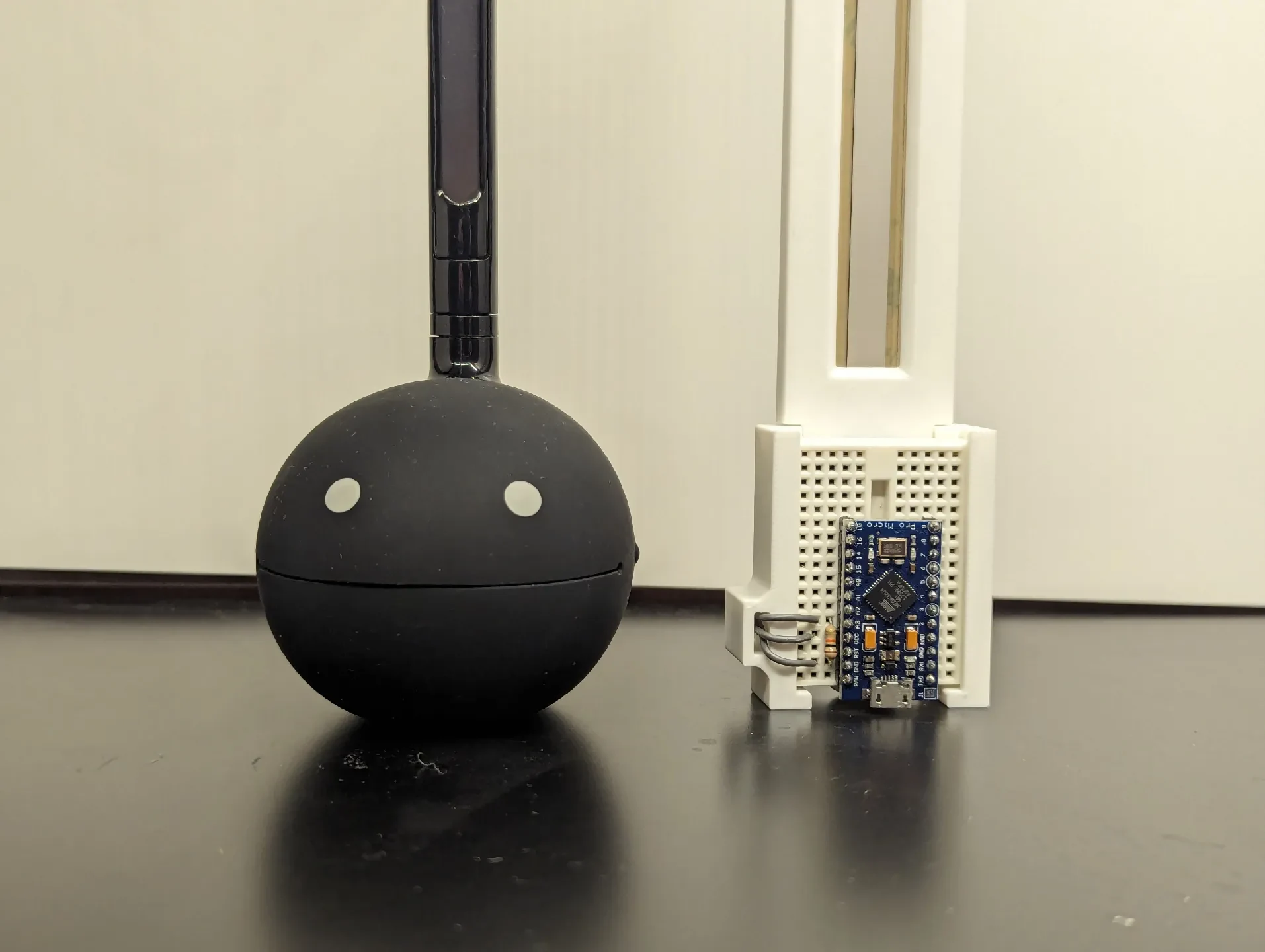

1 микроконтроллер Arduino на базе 32U4 (в настоящее время используется Pro Micro стороннего производителя)
1x кабель Micro USB
1x преобразователь USB A в USB C

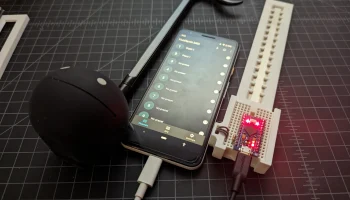

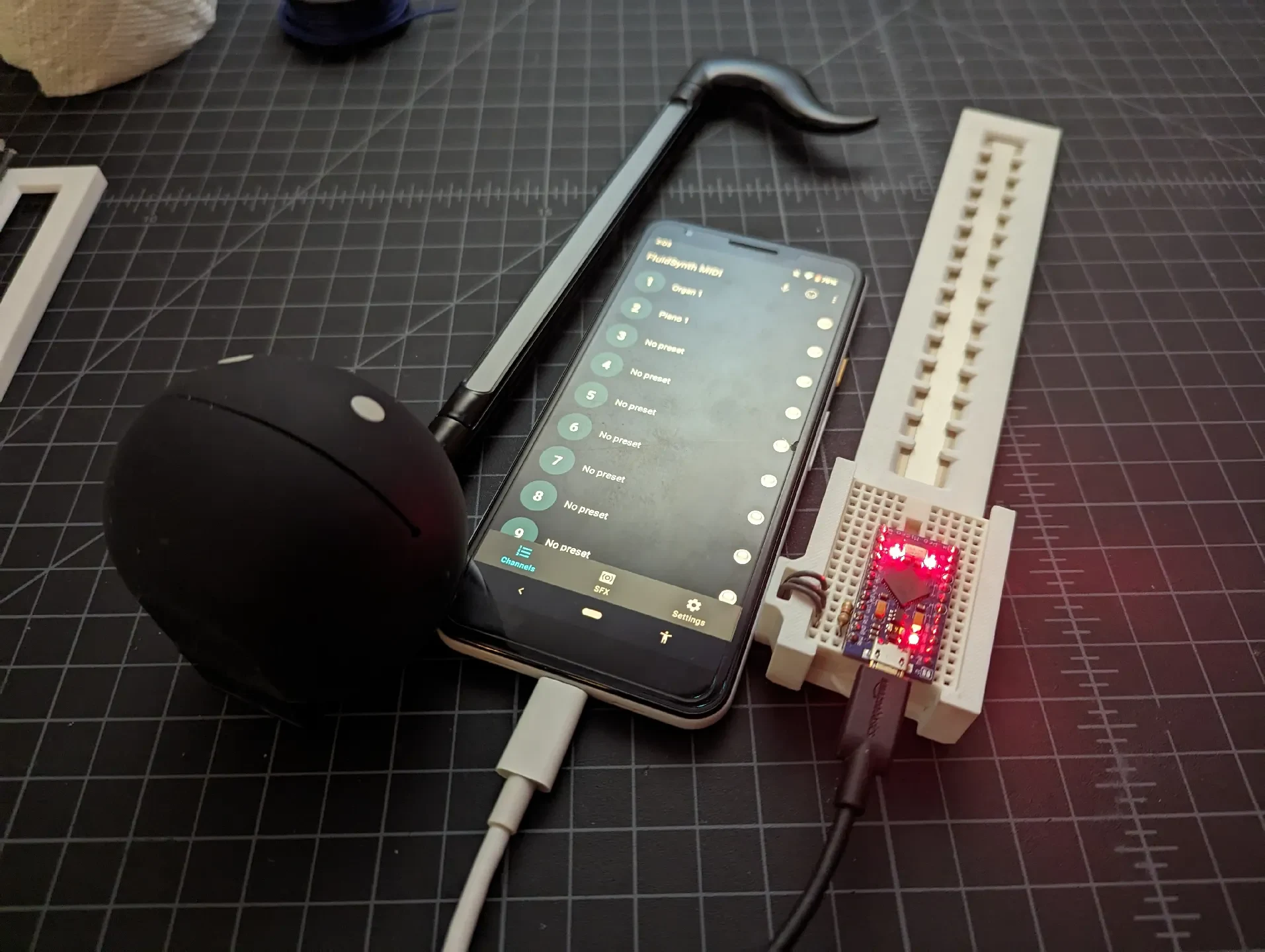

1 устройство Android, поддерживающее FluidSynth

В настоящее время обсуждаются способы сделать инструмент более тактильным, сдвинуть октавы или контролировать скорость нот. (Может быть, чувствительный к силе резистор или линейный потенциометр, прикрепленный сбоку?). У вас даже может быть кнопка для переключения того, какой масштаб/клавиша активен. Возможно, Teensy 4.1 плюс аудиоэкран могли бы превратить все это в автономный синтезатор! Особенность ползучести!

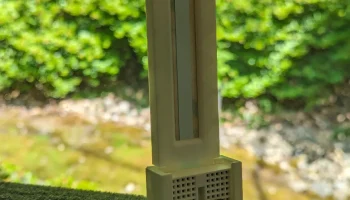

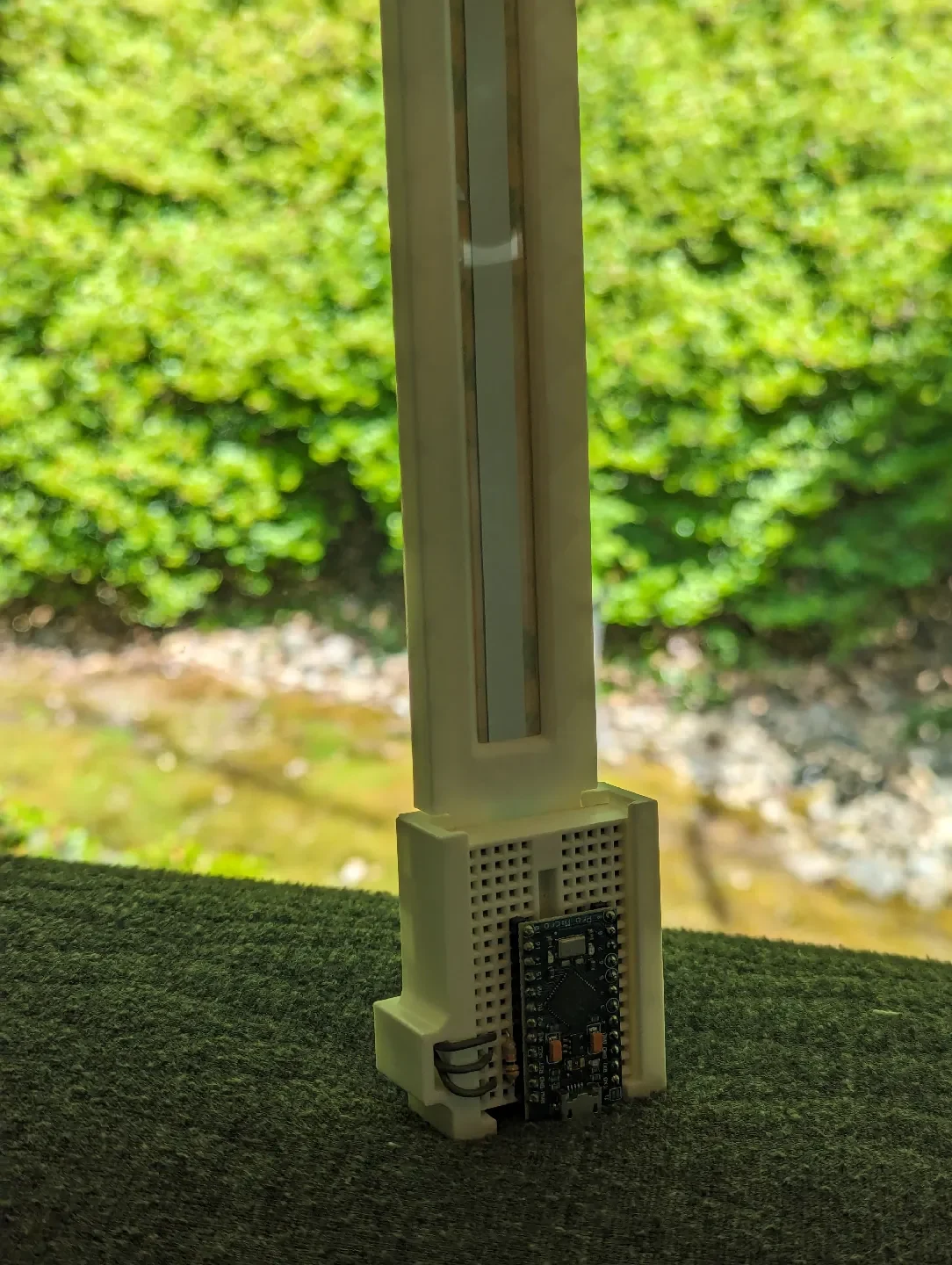

Напечатано матовым PLA.

Файлы .step доступны по запросу.
