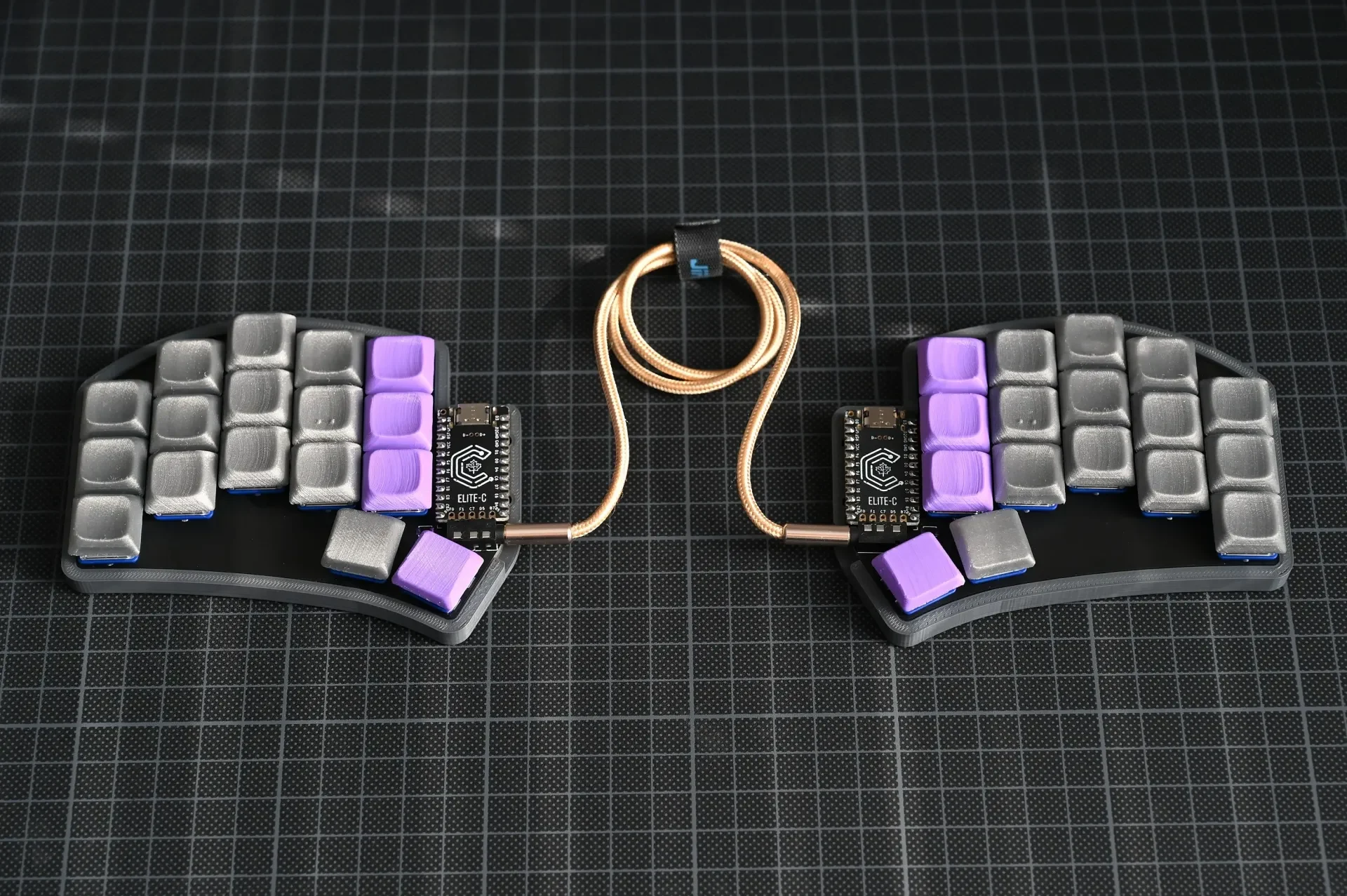

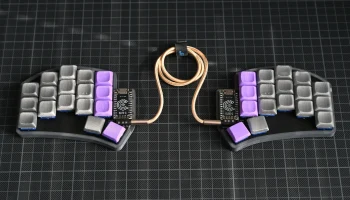

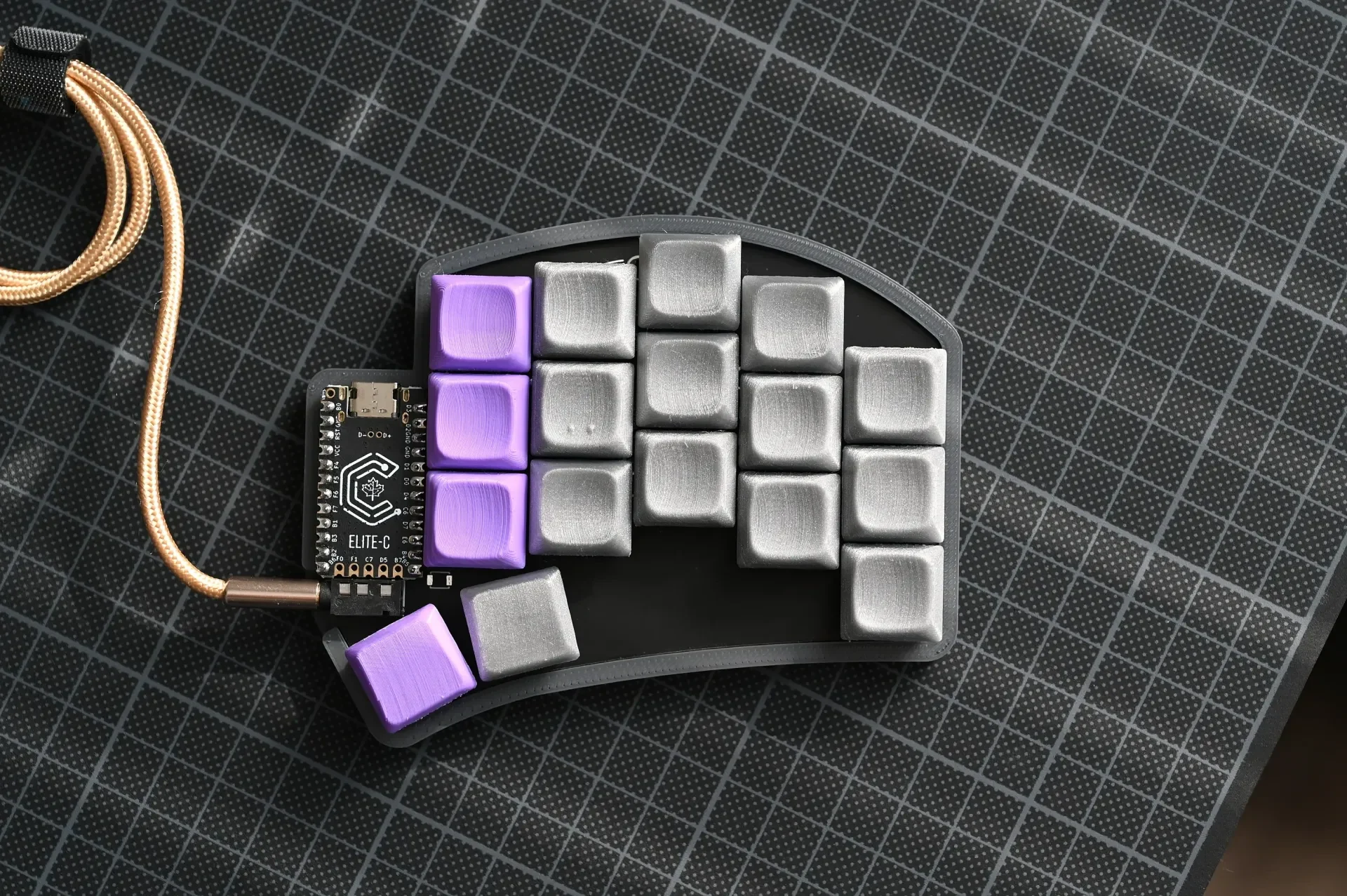

Корпус Ferris Sweep v2

Нижний корпус для печати PLA/PETG для Ferris Sweep v2. Корпус предназначен для размещения одного слоя пенопласта толщиной 2 мм, который находится между печатной платой и нижней частью корпуса. Пена слегка углубляет/приглушает звук переключателей Choc, делая его звучание лучше по сравнению со звуком на голой печатной плате. Затем печатная плата прикручивается к нижней части корпуса, используя имеющиеся отверстия для винтов «шайбы».

Важно: этот случай может не подойти другим вариантам развертки, поскольку разные версии развертки могут иметь разные срезы кромок.

спецификация

Для полной сборки вам понадобятся следующие предметы

Пенопласт толщиной 2 мм (необходимо обрезать по размеру печатной платы)
6-8 винтов M2 — 5 мм (винты 6 мм подойдут, если не затягивать винт до конца)
Опционально: бамперы диаметром 8 мм или 10 мм.

Инструкции по сборке
Распечатайте нижние корпуса: левую половину и правую половину.
Вырежьте пенопласт по размеру печатной платы и вырежьте в нем отверстия, в которые проходят винты шайбы для палатки. Используйте свою печатную плату в качестве шаблона для рисования контуров.
Поместите пенопласт в футляр.
Поместите печатную плату поверх нее, а затем прикрутите ее к корпусу винтами M2-5 мм.

Совет: достаточно использовать 3 винта, чтобы прикрепить печатную плату к корпусу, так как до одного из винтовых отверстий натяжной шайбы трудно добраться из-за мешающего переключателя.

Варианты

В кейсе имеется несколько файлов .stl, поэтому выберите тот, который вам подходит.

Кейс с выступами диаметром 8 мм
Кейс с выступами диаметром 10 мм.
Чехол без бамперов

Вдобавок ко всему: я сделал небольшие вырезы по бокам внутренней стенки корпуса, чтобы позволить немного «грязно сломанного» FR4 торчать там, где нужно было разделить печатную плату.

В зависимости от версии Sweep v2 точки прорыва находятся либо на...

… внутренняя сторона, где находится pro micro (используйте файл .stl с тегом «inner») или
… внешняя сторона (используйте файл .stl с тегом «outter»)

Пример размещения печатной платы на внешних столбцах печатной платы.

Пример размещения печатной платы на внутренних стойках печатной платы.

Технические детали
Высота корпуса: 7 мм
Длина корпуса: 114,7 мм
Ширина корпуса: 94,2 мм
Толщина стенки: 3,6 мм
Толщина дна: 2,4 мм

Настройки печати
Заполнение: 15-20% гироида
Периметры: 2 (можно и 3)
Высота слоя: 0,2 мм
Поддерживает: нет
