Arducam B0205 1080P Чехол/корпус для USB-камеры дневного ..

Это корпус для USB-модуля камеры дневного и ночного видения Arducam 1080P (артикул: B0205), который представляет собой удобную USB-камеру с автоматическим переключением инфракрасного ночного видения.

Задняя часть корпуса имеет крепление, подходящее для кронштейнов модульной системы крепления. Также проверьте теги #modular_mount и #MMs на Thingiverse, чтобы узнать о совместимых деталях.

Файлы STEP доступны для легкого ремиксирования, чтобы вы могли создавать свои собственные задние пластины. Также доступен полный документ Onshape CAD.

Берегись!

Этот корпус камеры предназначен для модуля камеры Arducam B0205, снятого с производства. Ее преемник, Arducam B0506, также называется «USB-камерой дневного и ночного видения 1080P» и иногда ошибочно указывается на Amazon как «SKU: B0205» или «B0205 rev E». Корпус несовместим с модулем B0506.

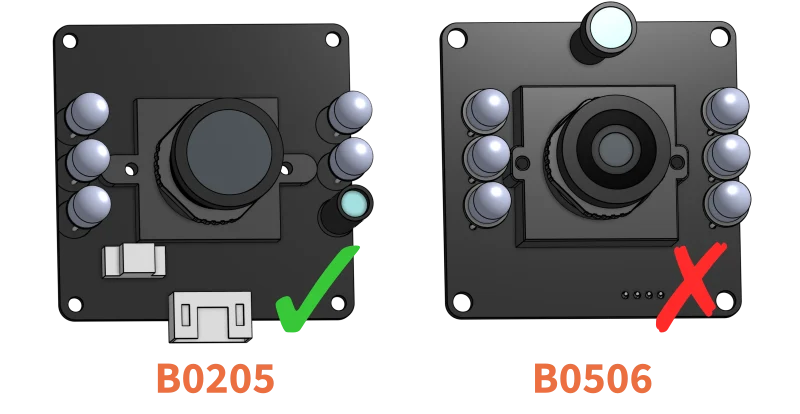

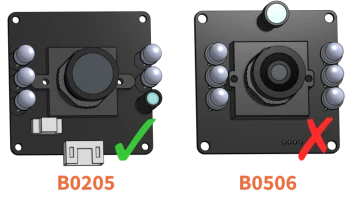

Вы можете легко идентифицировать модули: B0205 имеет 5 ИК-светодиодов и ИК-датчик справа. B0506 имеет 6 ИК-светодиодов и ИК-датчик вверху. Разъем B0205 находится спереди и направлен вниз. Разъем B0506 находится сзади.

Требуемое оборудование
Кол-во Описание Источник
Шестигранная гайка 4 M2 DIN934 Aliexpress
4 M2x20 мм Винт с головкой под торцевой ключ ** Aliexpress

** Более длинные винты тоже подойдут, но они будут торчать сзади.

Печатные детали
Имя файла количества
1 «Корпус B0205 [X]mm.stl»
1 «B0205 Spacer.stl»
1 «B0205 Задняя пластина шарового шарнира.stl» или «B0205 Задняя пластина одноосного шарнира.stl»
1 «Ball Joint.stl» (только при использовании задней пластины шарового шарнира)

Определите правильный размер корпуса

Длина ножек светодиодов не одинакова для всех модулей камеры B0205, и у вас может быть модуль с более длинными или короткими ножками. Корпус STL доступен в нескольких размерах, что позволяет использовать достаточно широкий диапазон длин ножек светодиодов.

Измерьте длину ножек светодиода и окр��глите до ближайшего доступного размера. Если ножки светодиодов на вашем модуле имеют разную длину, измеряйте от самой длинной ножки.

Имя файла длины ноги
≤ 10 мм «B0205 Корпус 10 мм.stl»
> 10 мм ≤ 12 мм «B0205 Корпус 12 мм.stl»
> 12 мм ≤ 14 мм «B0205 Корпус 14 мм.stl»
> 14 мм ≤ 16 мм «B0205 Корпус 16 мм.stl»
> 16 мм ≤ 18 мм «B0205 Корпус 18 мм.stl»
> 18 мм ≤ 20 мм «B0205 Корпус 20 мм.stl»
> 20 мм ≤ 22 мм «B0205 Корпус 22 мм.stl»

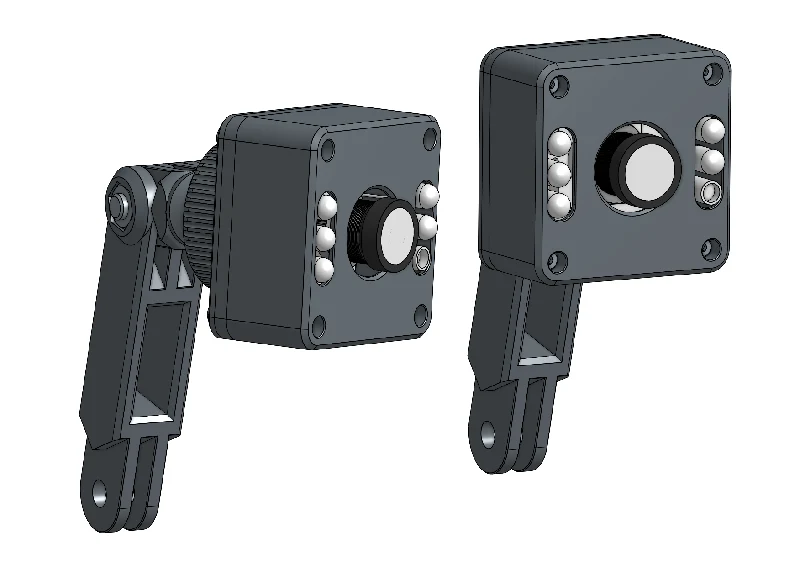

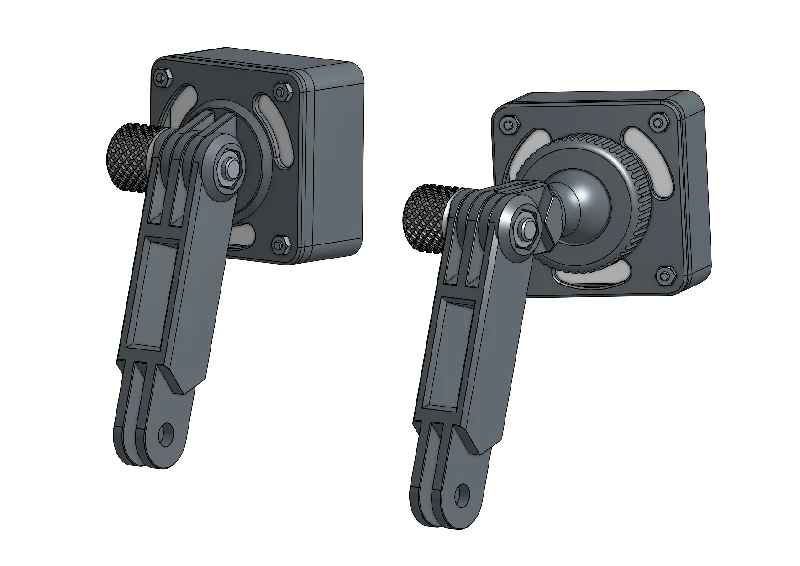

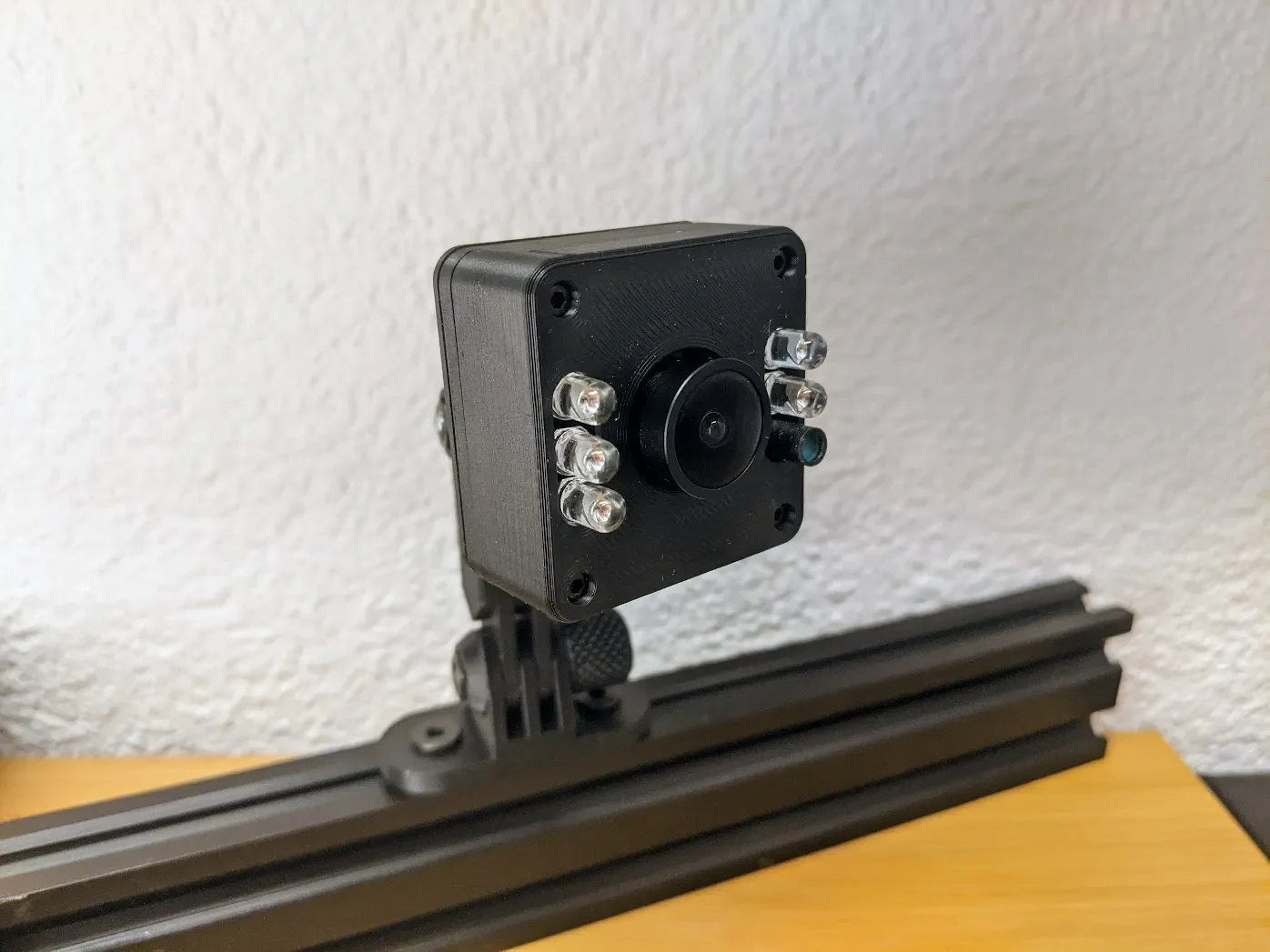

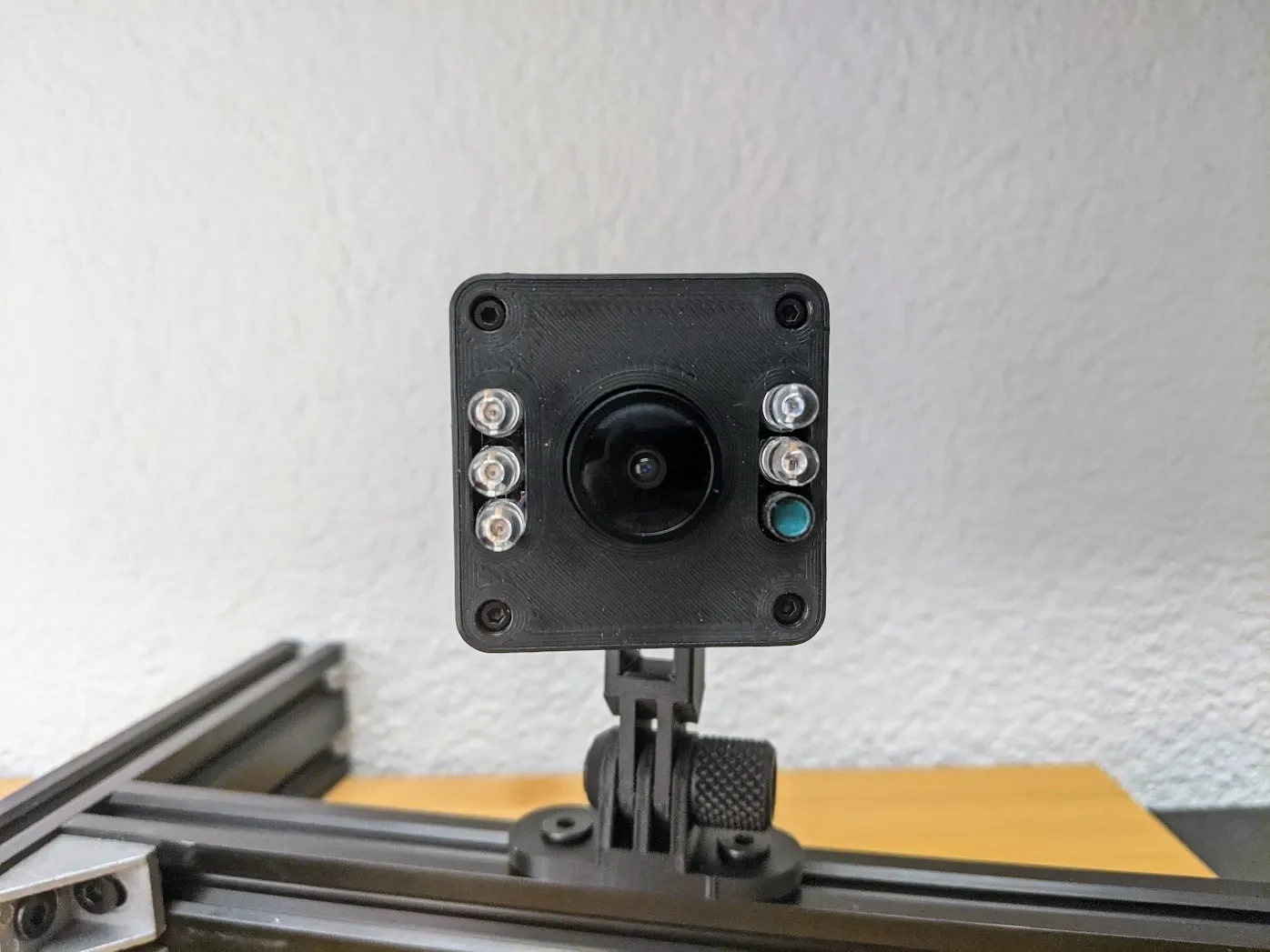

Шаровой шарнир против одноосной задней пластины
Одноосная задняя пластина обеспечивает около 180 градусов свободы вверх и вниз или влево и вправо, в зависимости от того, как вы устанавливаете заднюю пластину.
Задняя пластина шарового шарнира обеспечивает около 240 градусов свободы в одном направлении и, кроме того, около 25 градусов регулировки шарового шарнира в любом направлении, включая вращение камеры. Но это увеличивает общую длину руки.

Печать

Распечатайте детали в исходной ориентации. Все файлы STL предварительно поворачиваются для печати.

Настройки печати
Материал: PLA, PETG и т. д.
Высота слоя: 0,2 мм
Ширина экструзии: 0,4 мм
Периметры: 4
Верхний и нижний сплошные слои: 5
Заполнение: 30%
Поддерживает: Нет

B0205 Case [X]mm.stl" и «B0205 Spacer.stl» можно печатать с заполнением 0 %.

Важная информация о шаровом шарнире
Шаровой шарнир представляет собой модель для печати в темпе. Не разделяйте две части и не перемещайте их по отдельности.
Не печатайте шаровой шарнир с опорами, краями или опорами, иначе две части сольются вместе.

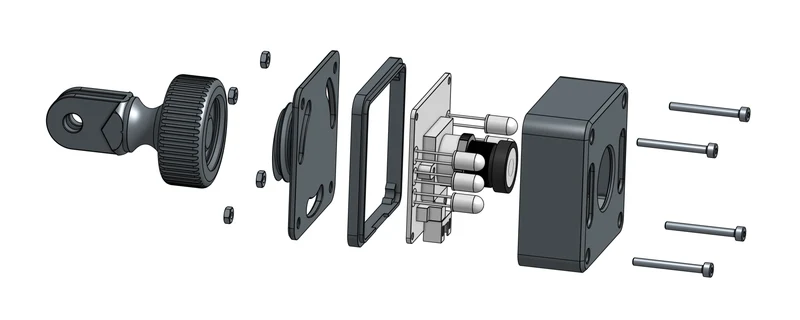

Сборка
Вставьте модуль камеры в футляр. Обратите внимание, чтобы не погнуть светодиоды или датчик.
Добавьте проставку и заднюю пластину.
Закрепите все винтами и гайками M2x20 мм.
При использовании шарового шарнира прикрутите его к задней пластине.

Обновления
Версия 2.0 — 5 февраля 2023 г.

Это полный редизайн с различными улучшениями из-за нескольких сообщений о трудностях с установкой светодиодов и датчика через отверстия и несоответствии длины ножек светодиодов на модулях камеры.
Большое спасибо Брэму Дрисену, Рубину Старсету и jluvs2ride за отличные отзывы!
В этой версии представлены следующие изменения:

Одно отверстие для всех ИК-светодиодов и датчика с большим зазором для облегчения сборки.
Различные версии для разной длины ножек светодиодов из-за несоответствия сборки Arducam.
Больше места вокруг разъема JST для учета не 1
