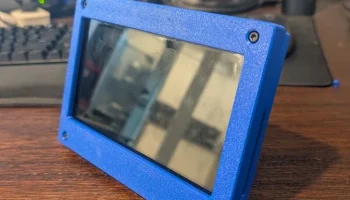

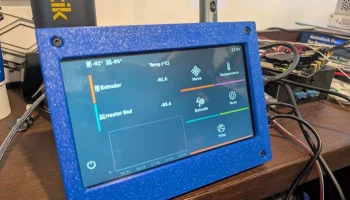

HAMTYSAN Корпус и подставка для экрана Raspberry Pi 7 дюймов

Модель: HCIK070V.CC

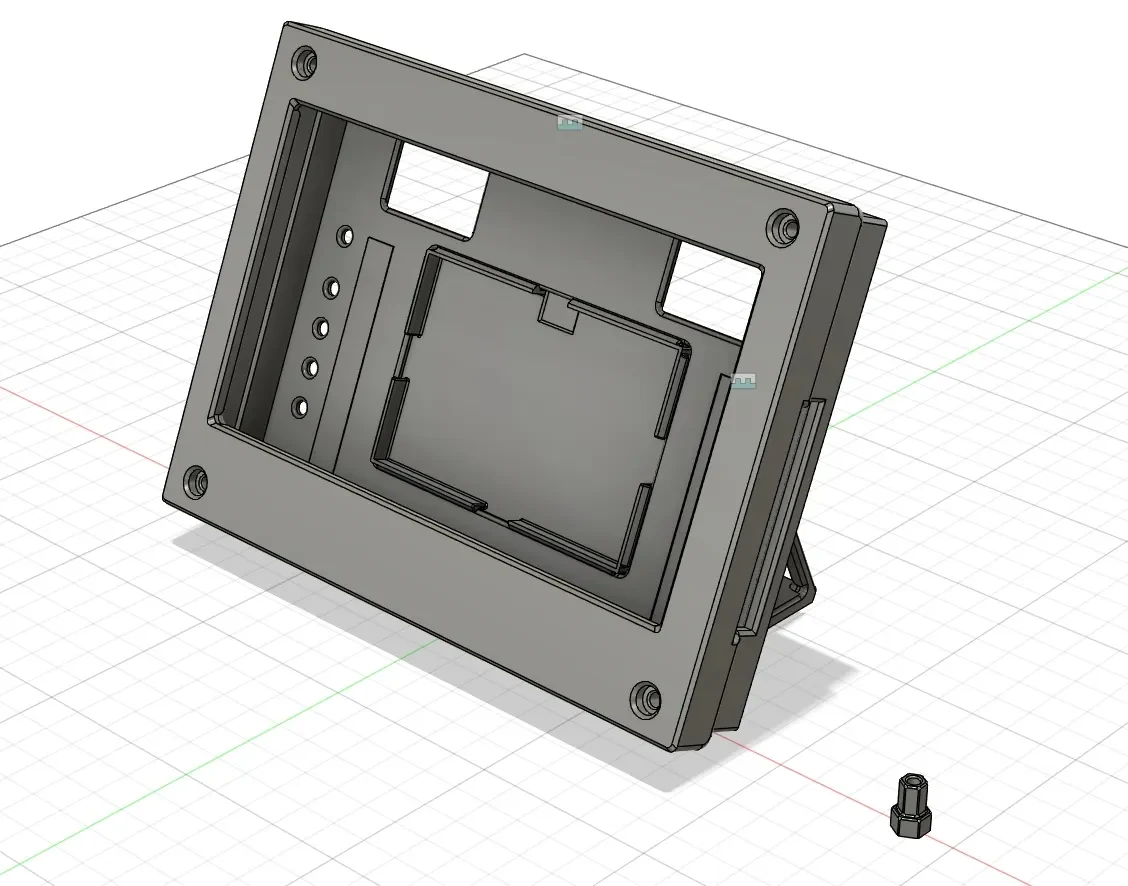

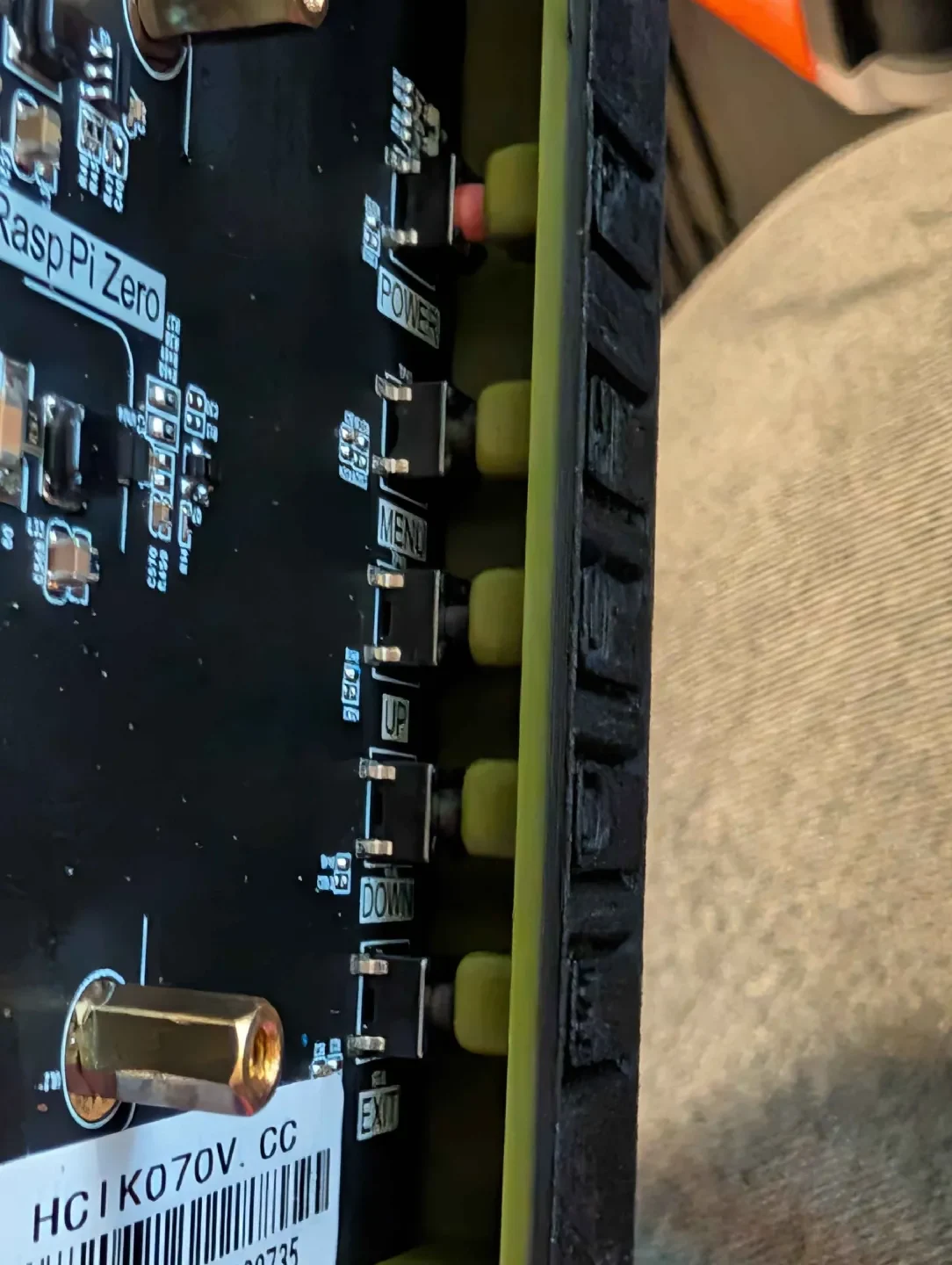

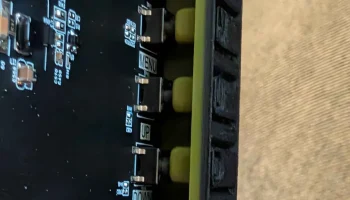

Обновлено: появилась новая задняя панель с системой кнопок. Вырезы для кнопок расположены прямо над кнопками дисплея, а тонкая часть материала достаточно гибкая, чтобы нажать на кнопки и вернуться на место.

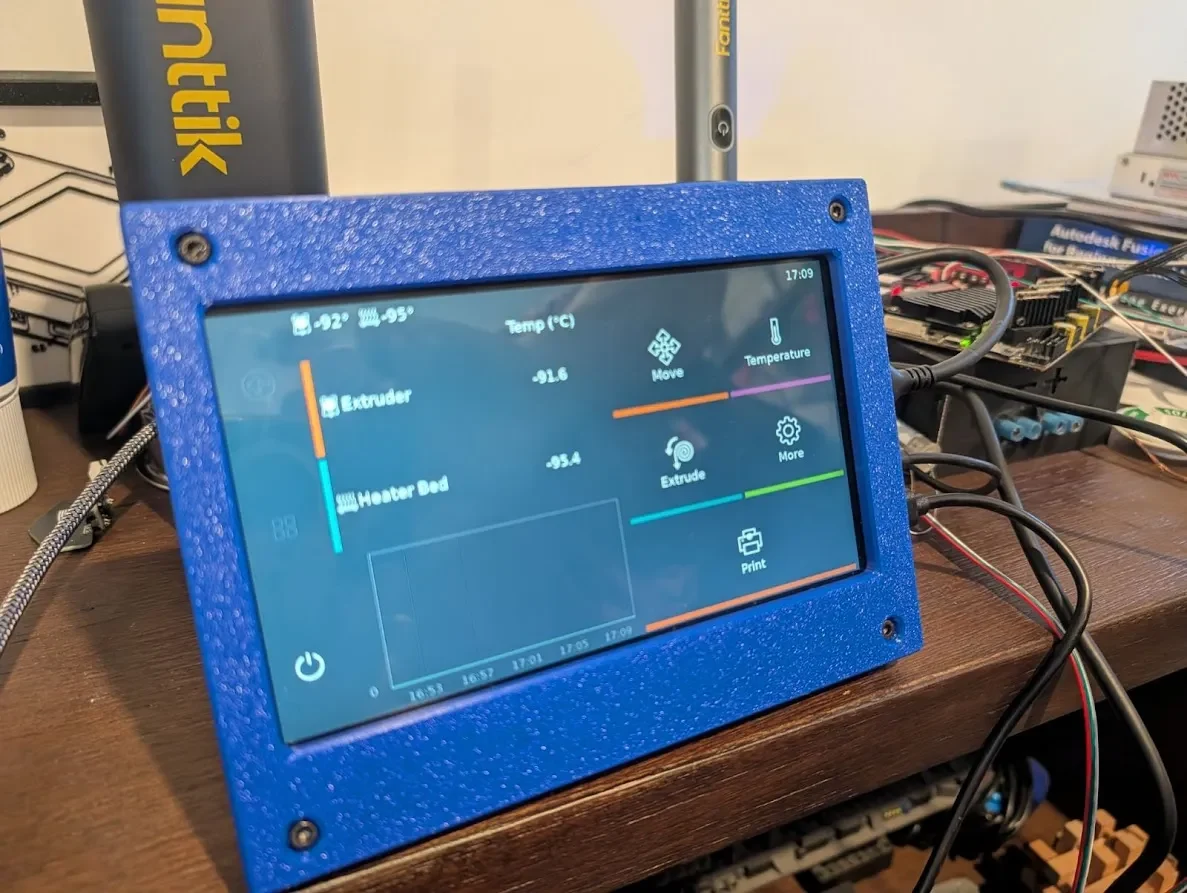

Мне нужен был отдельный корпус для широкоформатного экрана для части преобразования Ender 3 с ЧПУ, над которым я работаю. ХАМТЫСАН был на распродаже, поэтому я схватил его.

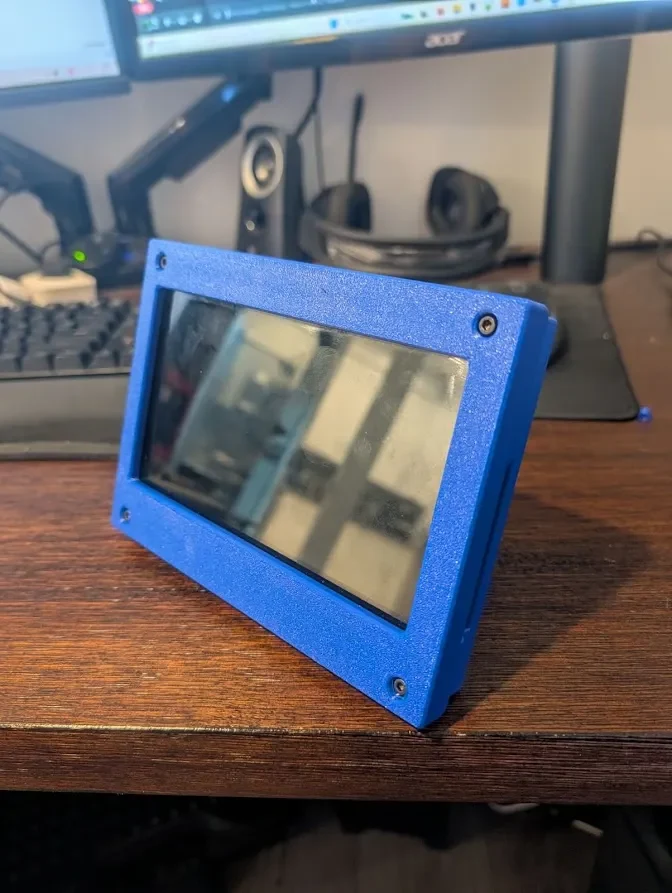

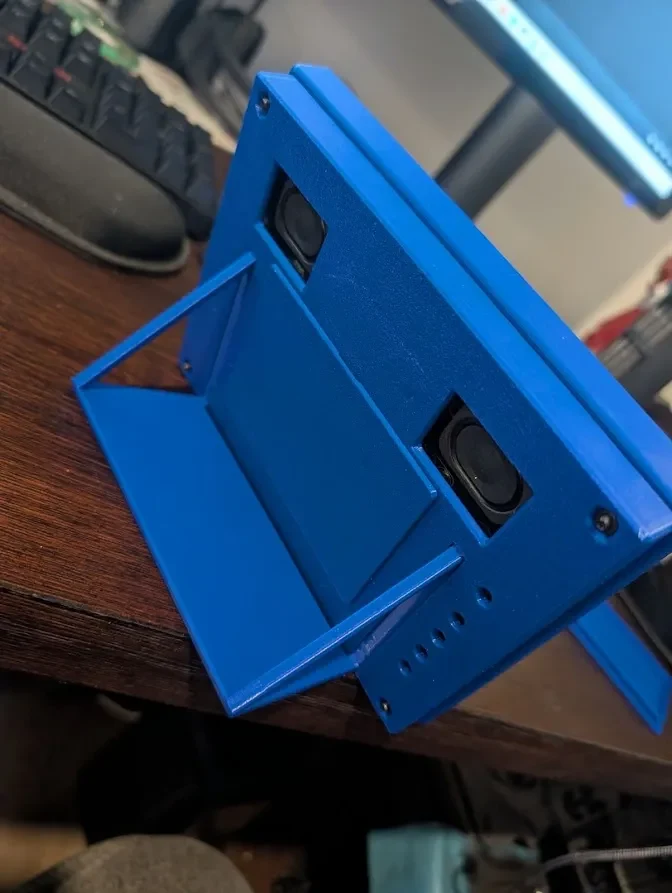

Подставка установлена под углом 22,5 градуса, что исключает раскачивание. Понадобятся 4 м3 гаек и 4 м3х25 мм (вероятно, подойдет и BHC).

Напечатано 3 стенки, 3 верха, 3 низа, 25% любого заполнения для всех деталей. Я использовал слои толщиной 0,2 мм и стены фиксированной ширины 0,4 мм. Слои, вероятно, должны оставаться толщиной 0,2 мм, но я думаю, что стены могут иметь переменную ширину.

Если вы не используете пи (как я), вы можете распечатать крышку, которая защелкнется сзади.

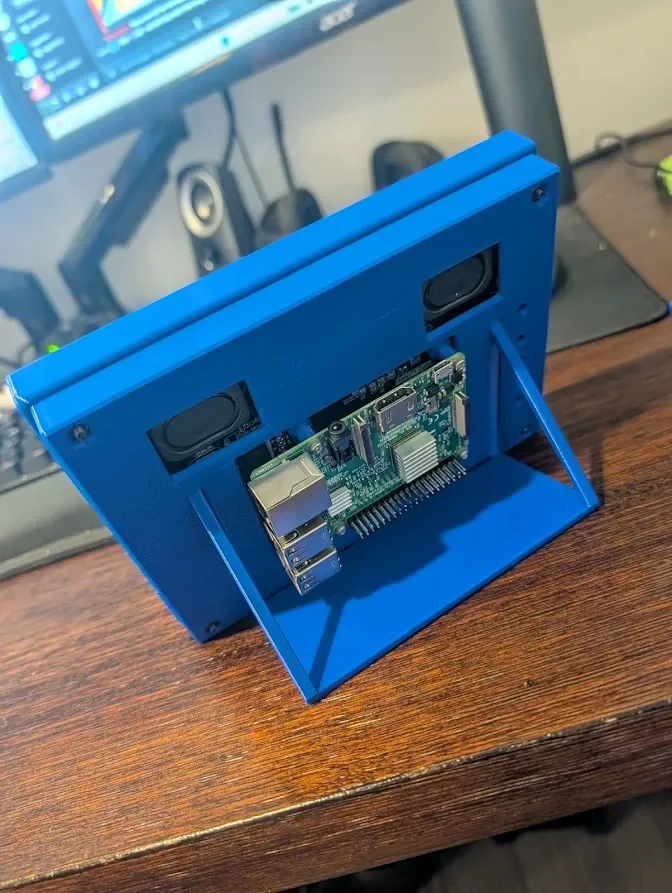

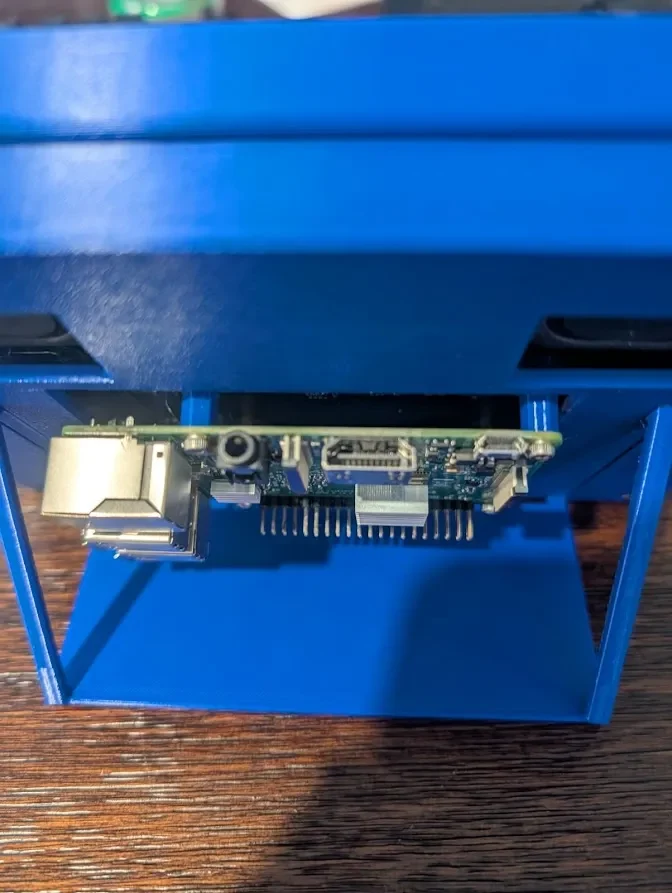

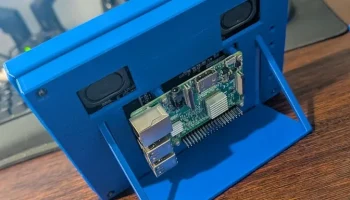

Если вы используете пи, вам понадобятся какие-то прокладки, чтобы пи располагалось над верхней частью задней части корпуса. Я разработал быстрый и грязный вариант, который устанавливается на стойки на задней стороне дисплея. Очевидно, вам понадобится 4 штуки. Для крепления подошёл М2,5х15мм.

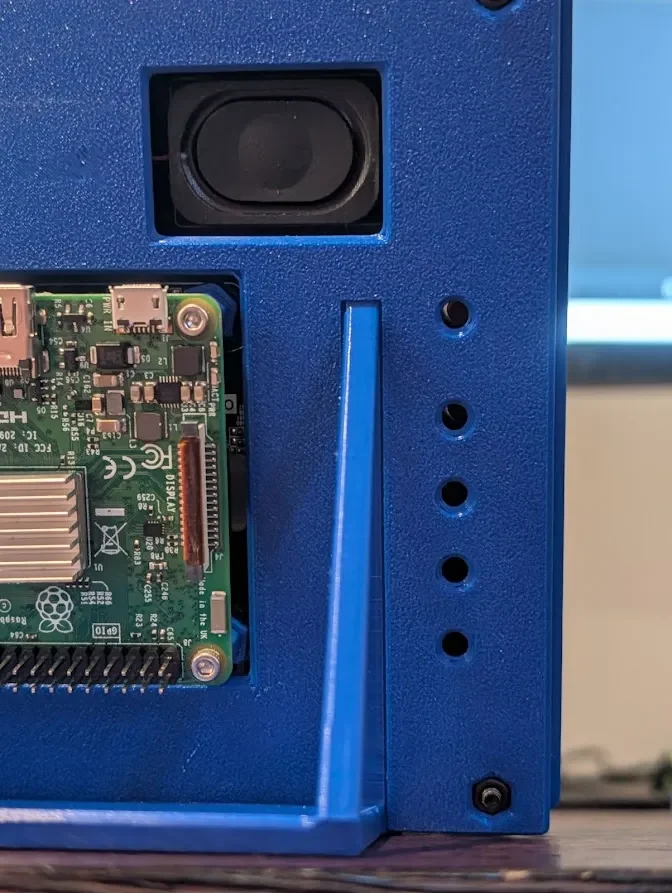

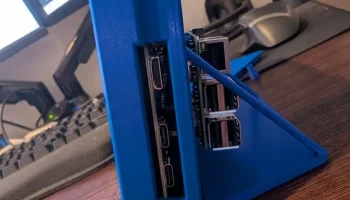

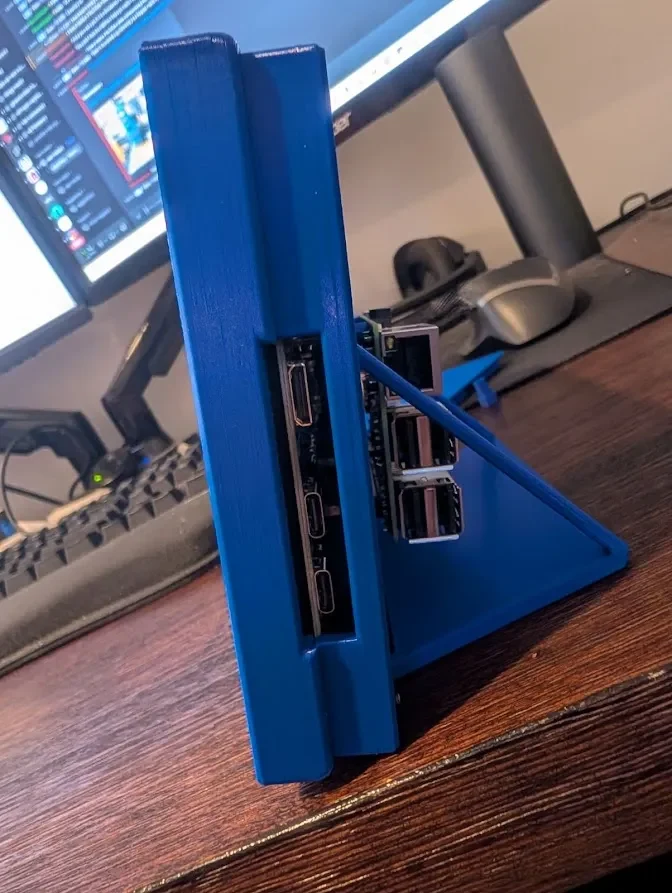

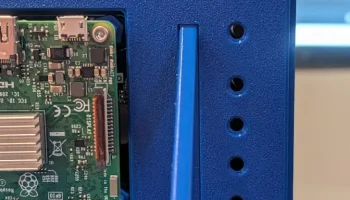

Предусмотрено место для прилагаемого адаптера HDMI и двух кабелей USB-C. Доступ к кнопкам осуществляется через отверстия сзади, но вам нужно будет что-то протолкнуть (я использую винт М3, это 4 мм). отверстие).
