Не такой уж и супер зажим

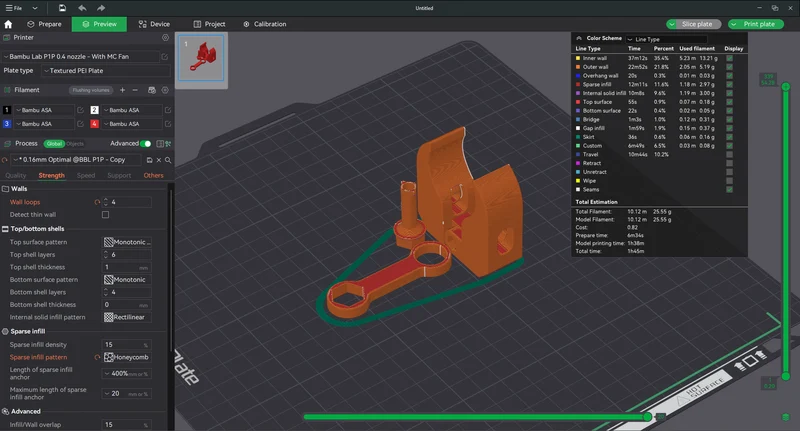

ВНИМАНИЕ: Эту модель необходимо распечатать в указанной ориентации с высотой слоя 0,16 мм, иначе шарикоподшипник приклеится к модели, что сделает ее бесполезной.

Вы получите предупреждение о плавающих регионах, игнорируйте это.

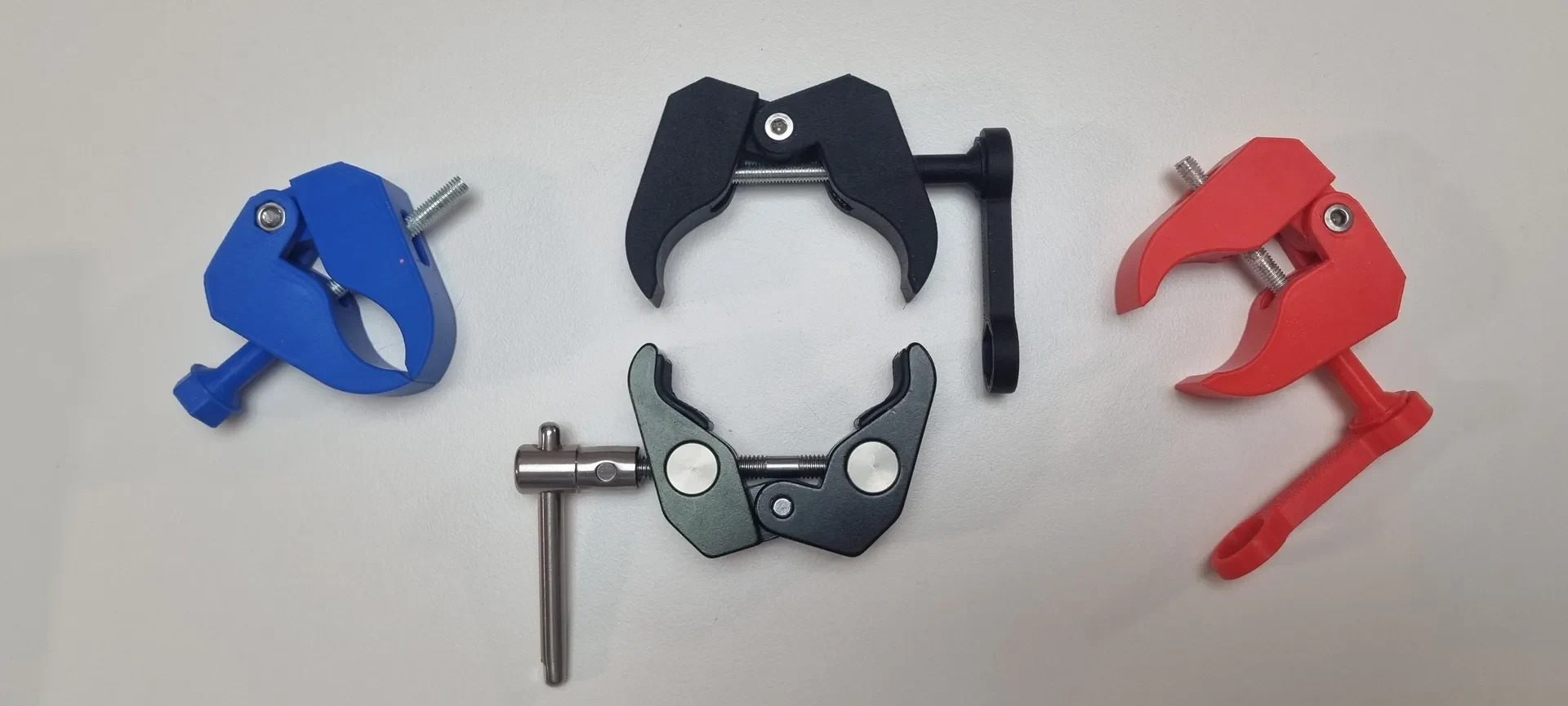

Это модель суперзажима в стиле SmallRig, сделанная своими руками. Основным недостатком этой версии, сделанной своими руками, является то, что для открытия и закрытия на то же расстояние требуется вдвое больше оборотов, чем в оригинале. Это связано с тем, что в нем используется стандартный болт с резьбой, тогда как оригинальный зажим SmallRig имеет двойную противоположную резьбу для более быстрой регулировки.

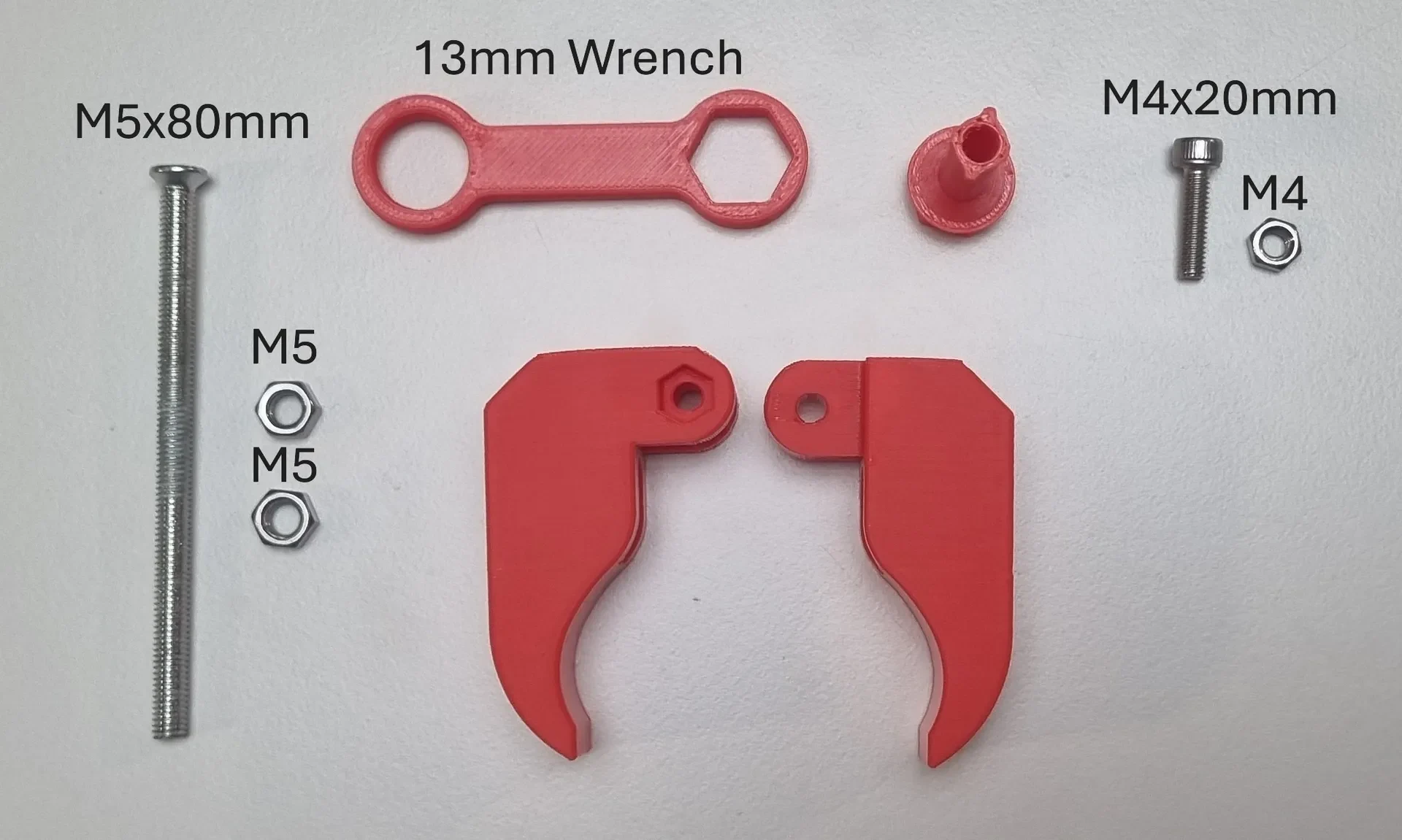

Требуемое оборудование:

1 болт М5 80 мм.
2 гайки М5
1 болт М4 20 мм
1 гайка М4
Смазка (по желанию)

Обратите внимание:

Чтобы добиться плавного вращения, необходимо добавить в шарикоподшипник немного смазки.
Сначала оба подшипника будут слегка застревать, как стандартная опора, вставьте болт и приложите усилие, чтобы ослабить их.
Винт необходимо затянуть на шарикоподшипнике после установки гайки, если он не затянут, подшипник не будет вращаться.

Вот краткое видео по сборке:
