Свиток для пайки - эргономичный регулируемый инструмент д...

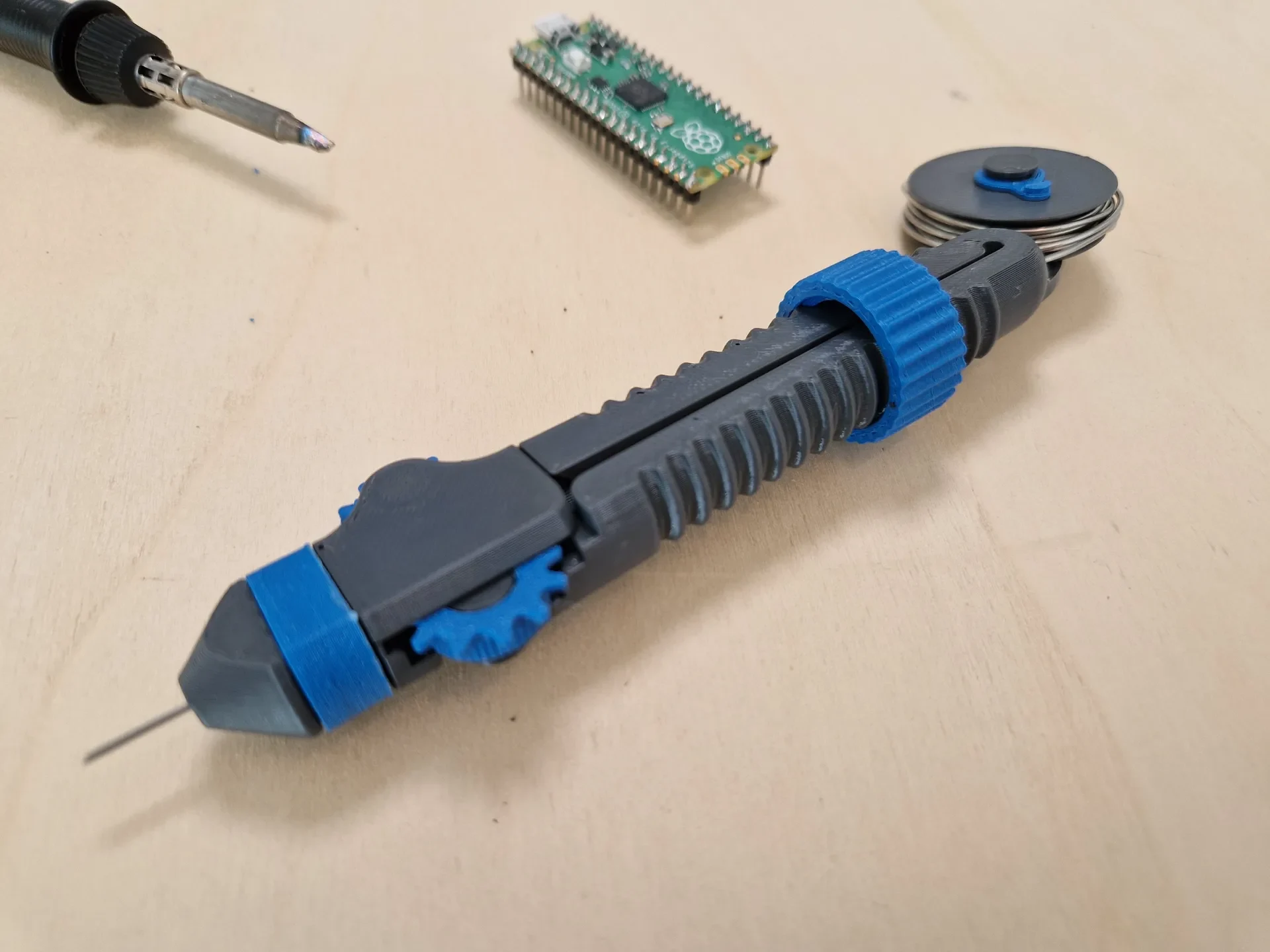

Свиток для припоя делает пайку более эргономичной, позволяя вам просто прокручивать инструмент в форме ручки, чтобы добавить припой. Вращая ручку, инструмент можно отрегулировать для работы с паяльной проволокой разного диаметра (0,3-1,5 мм). Длина паяльной проволоки хранится сзади, и ее можно легко заменить.
Все детали легко распечатать без поддержки на 3D-принтере FFF/FDM. Сборка не требует клея или металличе��ких креплений.
Обновление от 5 октября 2024 г.: добавлено несколько версий деталей с дополнительными разрешениями. Если у вас возникли проблемы с зазором по умолчанию, ролики не вращаются плавно, может помочь печать версии с большим зазором.
Как использовать Свиток для пайки
Отрегулируйте натяжение в соответствии с диаметром припоя, вращая ручку. Натяжен��е правильное, когда колесо прокрутки захватывает припой.

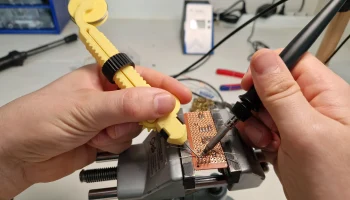

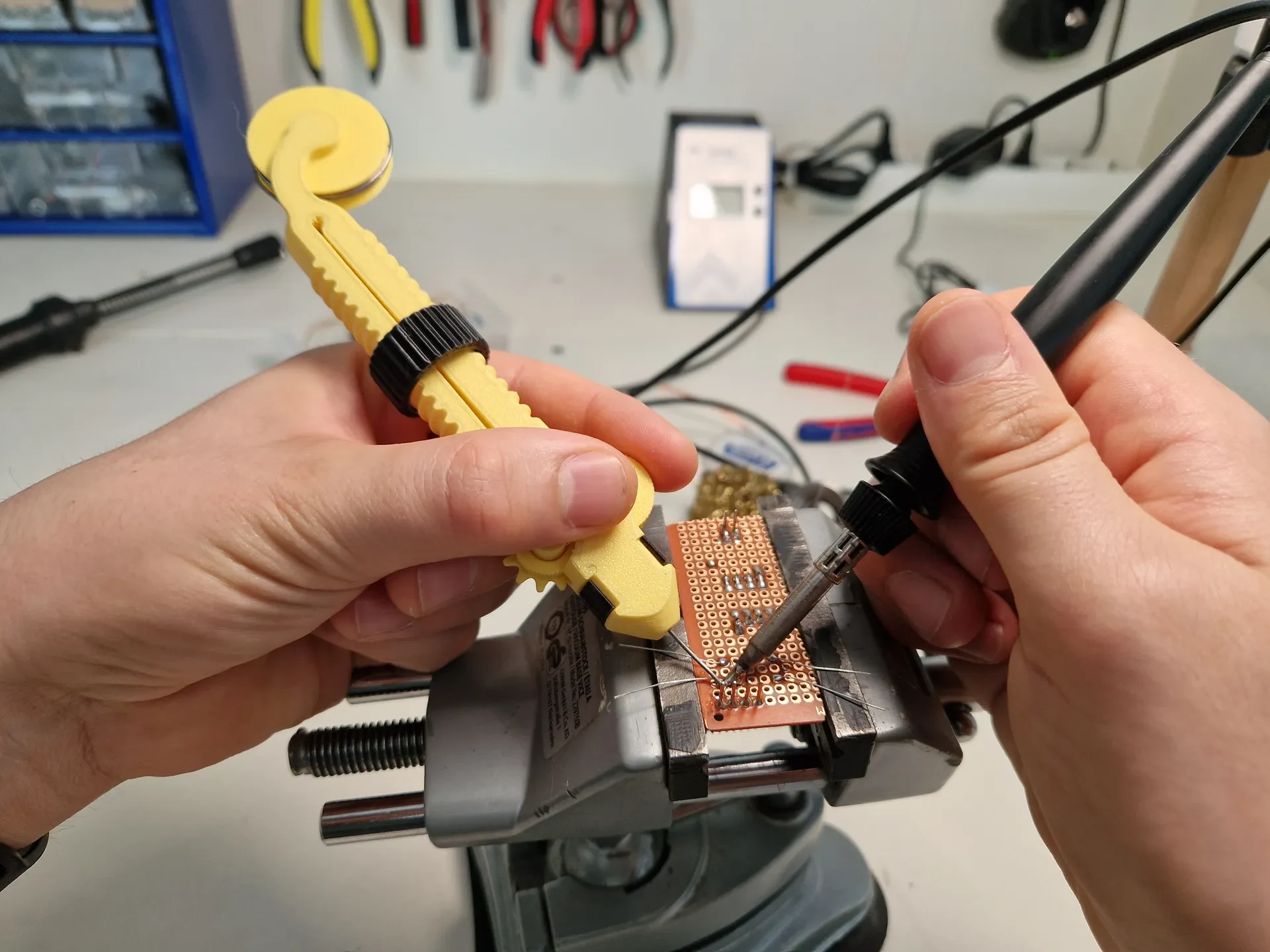

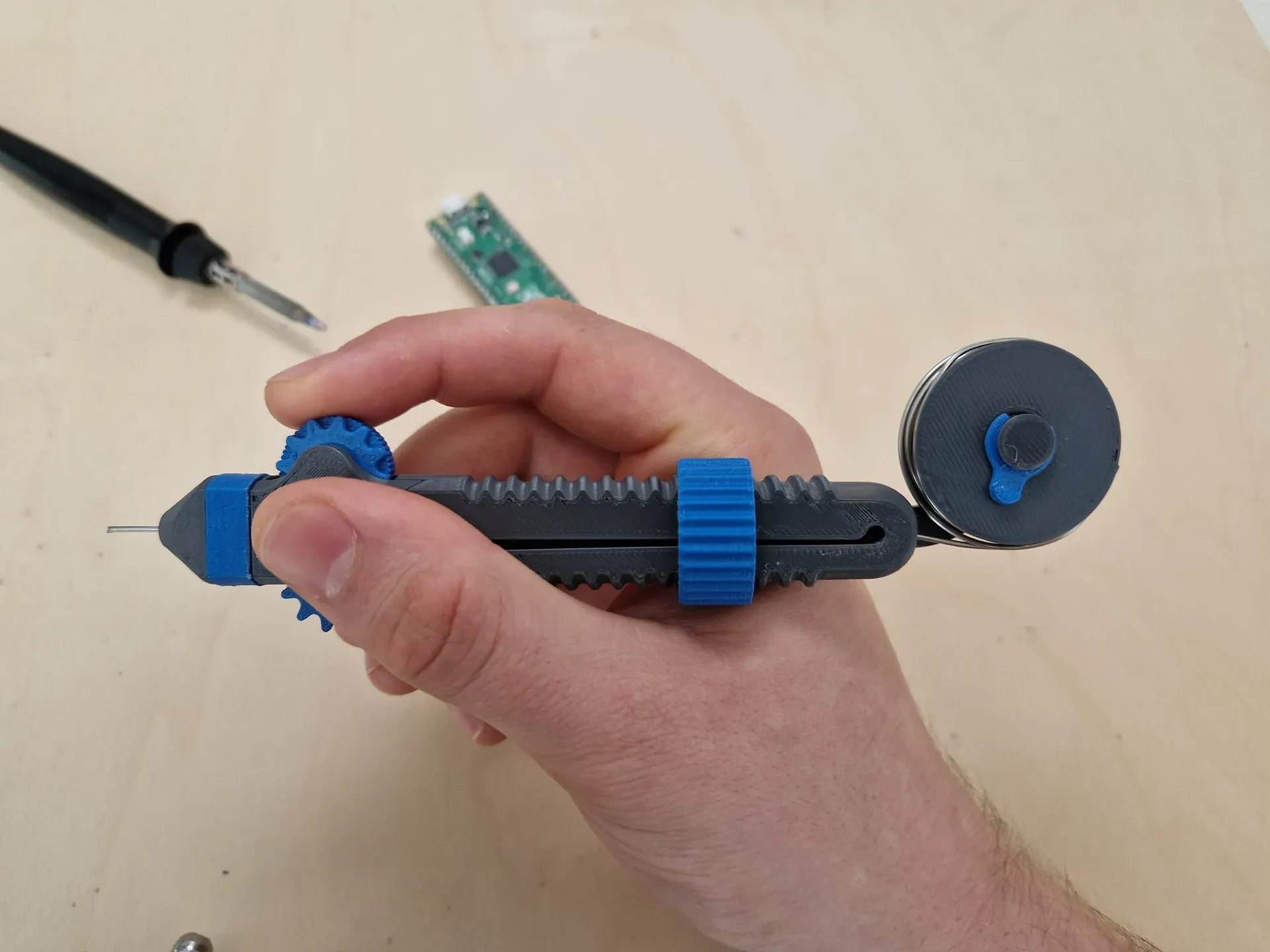

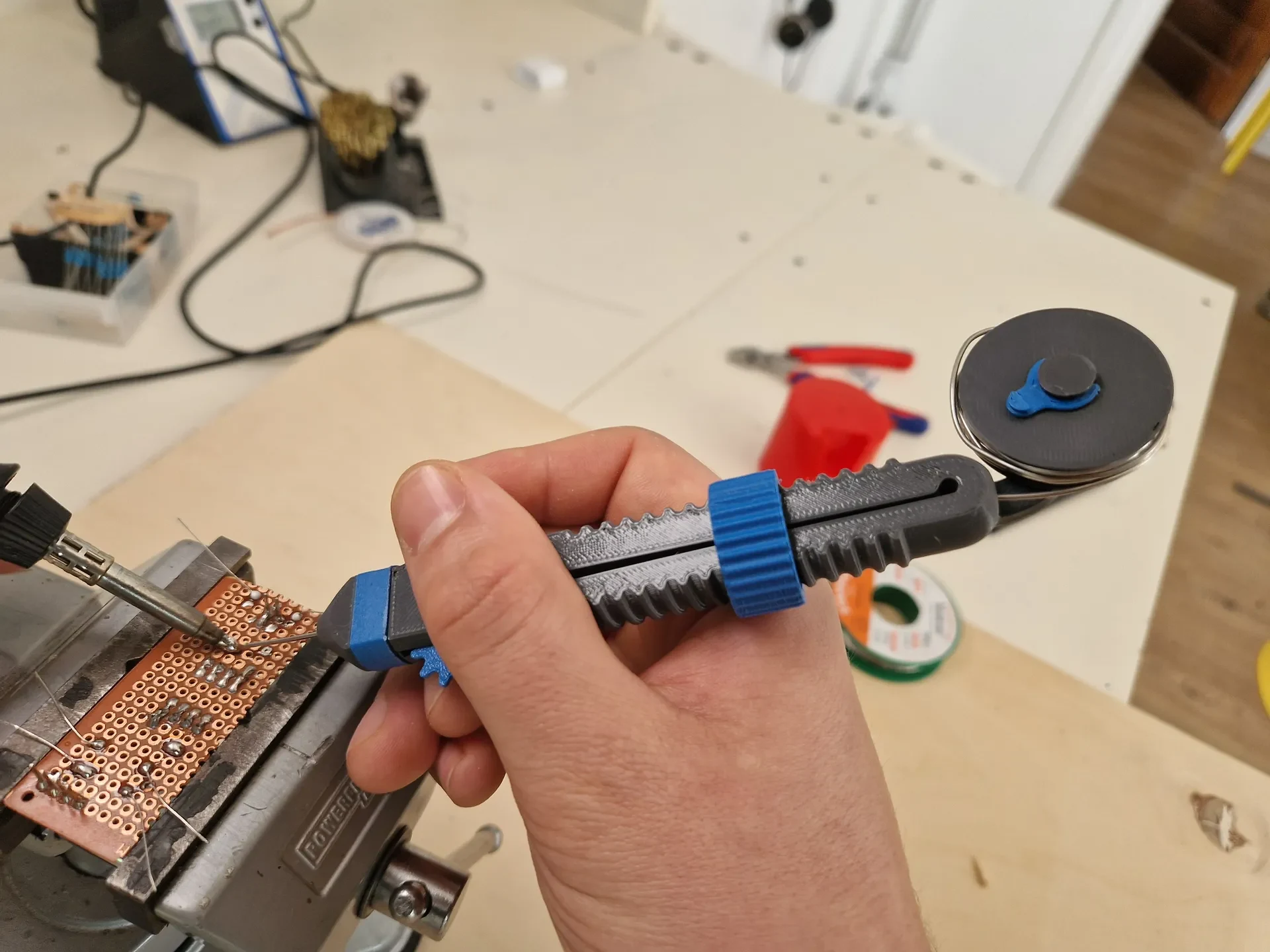

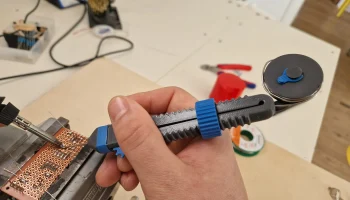

Возьмите его как ручку в левую или правую руку.

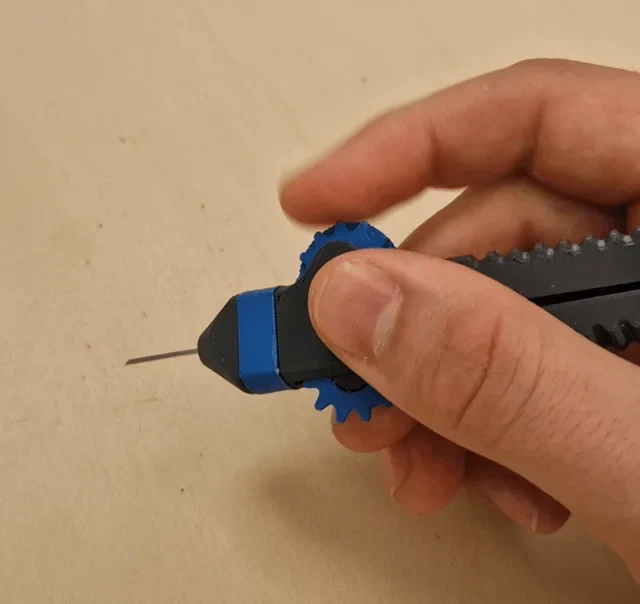

Добавьте припой в паяное соединение, поворачивая колесо прокрутки к себе. Отрегулируйте ручку, если прокрутка требует слишком большого усилия или припой соскальзывает.
Как распечатать, собрать и загрузить припой
Печать

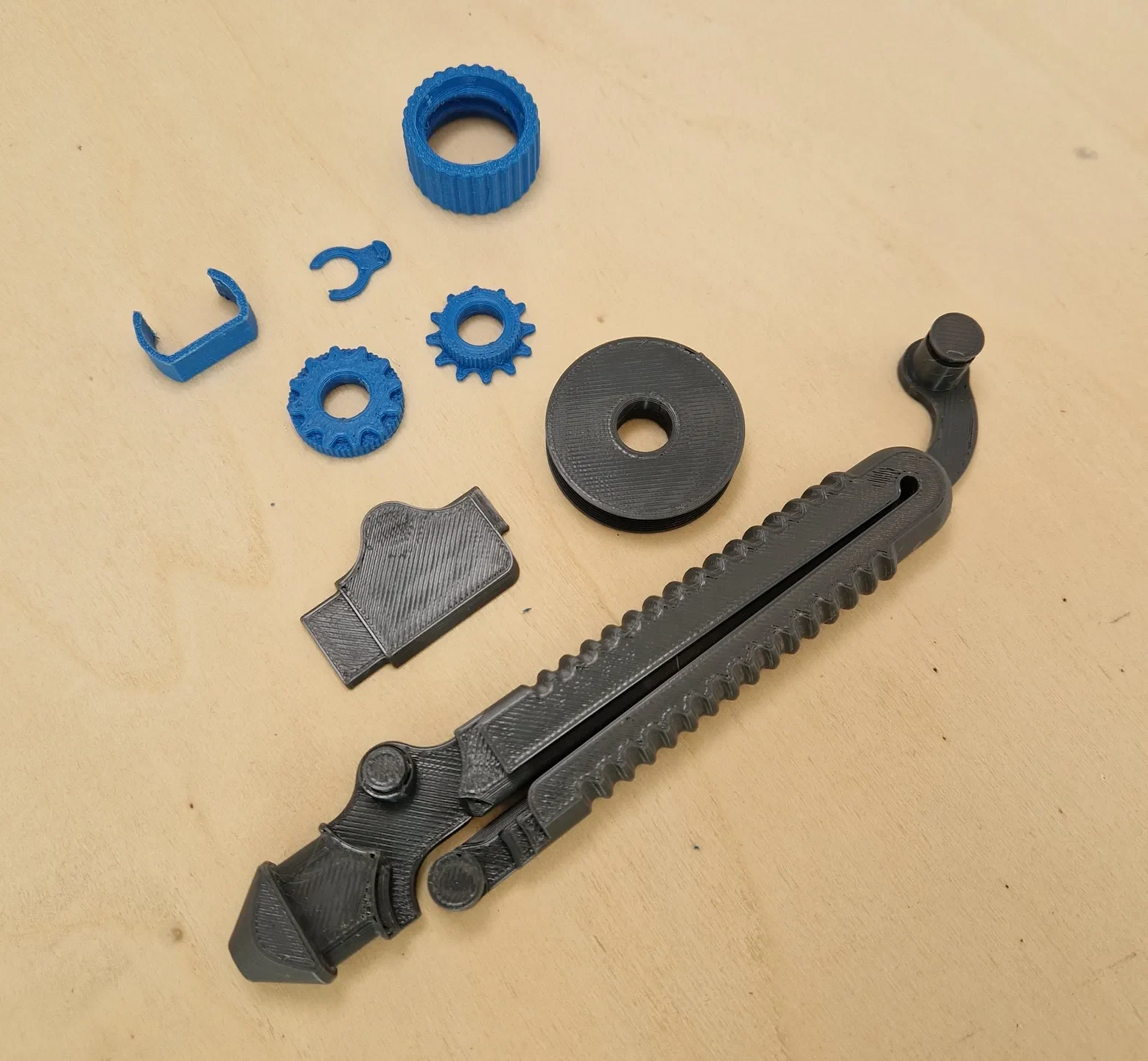

Распечатайте все детали в ориентации, показанной ниже. Никакие опоры не нужны. Добавление полей к детали зажима было необходимо, когда я печатал детали. Я использовал PLA с высотой слоя 0,2 мм и заполнением 15%.
Сборка
При необходимости снимите козырек с зажима и зачистите швы на опорных поверхностях.
Соберите колеса на основной корпус.
Совет: Осторожно добавьте немного смазки на поверхности подшипников, чтобы уменьшить трение (я использовал спрей из ПТФЭ).
Установите крышку и добавьте зажим.
Загрузка припоя
Вставьте конец припоя в отверстие на катушке и намотайте на него немного проволоки.
Подавайте припой в заднюю часть корпуса, пока он не выйдет на кончике.
Установите катушку и добавьте зажим.
Сборка завершена! Прокрутите страницу до раздела «Как использовать свиток для пайки», чтобы получить инструкции по использованию.
Надеюсь, вам понравится его создавать и использовать. Не стесняйтесь оставлять отзывы.
Пожалуйста, обратите внимание на потрясающие ремиксы!
