Встроенная модульная сушилка для посуды.........
Модульная встраиваемая сушилка для посуды, предназначенная для сушки и упорядочивания тарелок, чашек, кружек и других кухонных принадлежностей внутри кухонного шкафа.
Версия 1.3 разработана специально для установки внутри кухонных шкафов. В этом главное отличие от версии 1.2.
Конструкция основана на алюминиевых профилях 15×15 мм и позволяет регулировать общую длину сушилки в зависимости от доступного пространства в шкафу. Количество слотов для пластин зависит от выбранной длины сушилки.

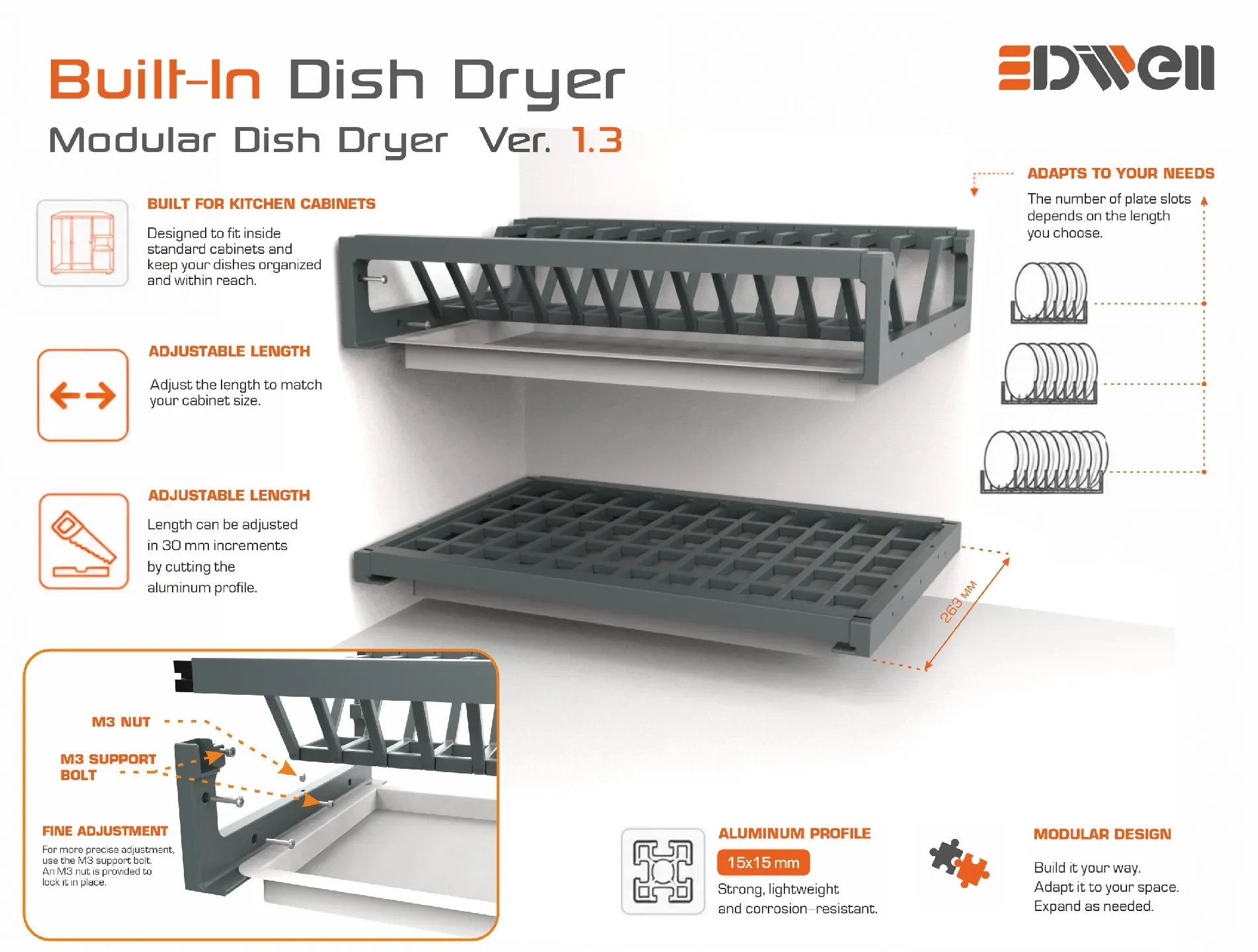

Особенности
Модульная конструкция

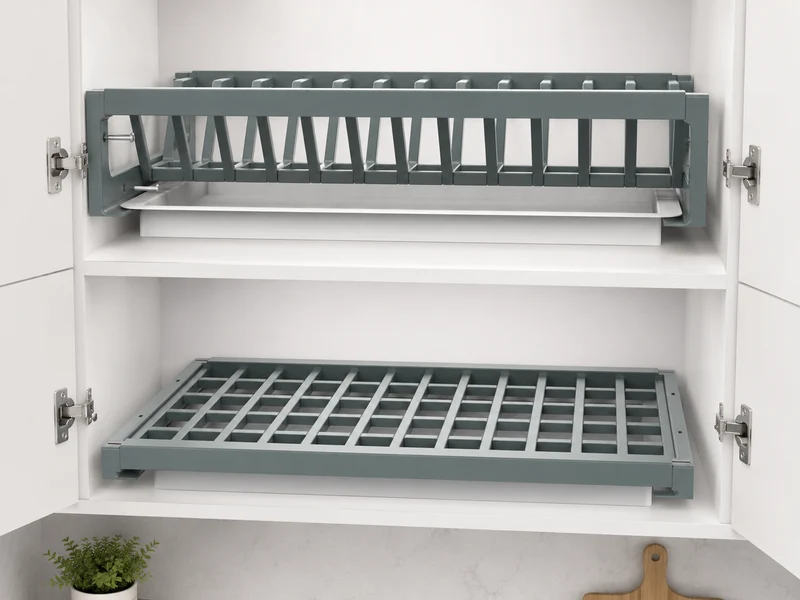

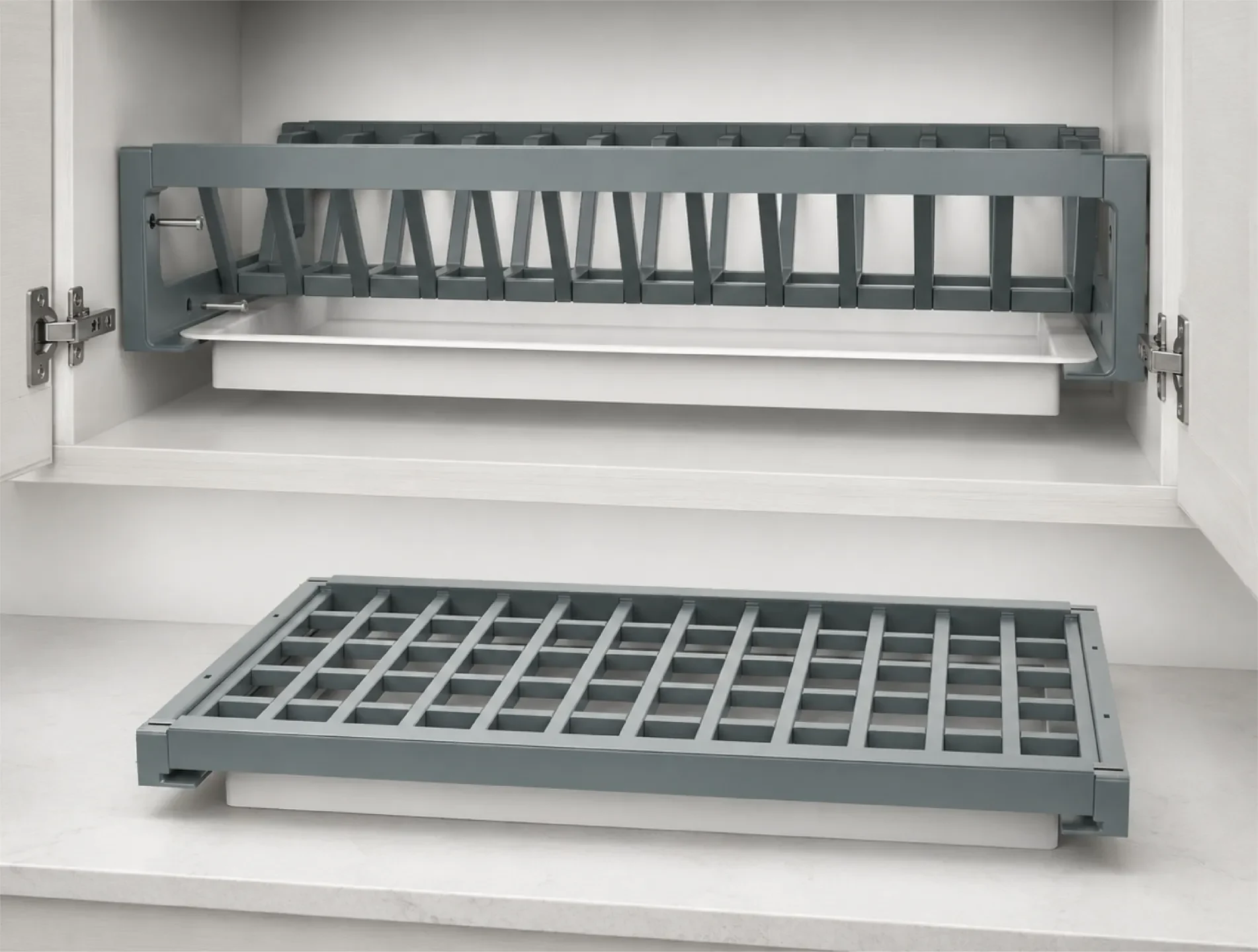

Предназначен для установки внутри кухонных шкафов.
Регулируемая высота между уровнями
Регулируемая общая длина
Подходит для тарелок, чашек, кружек и различных кухонных аксессуаров.
Прочный каркас на основе алюминиевых профилей 15×15 мм.
Легко адаптируется к разным планировкам кухни.
Съемные поддоны для воды
Точная регулировка длины с помощью опорных болтов М3 и гаек М3.
Размеры
Ширина: 263 мм
Длина: регулируется с шагом 30 мм.
Высота: регулир��ется между уровнями
Количество слотов для пластин: зависит от выбранной длины сушилки.
Длина регулируется путем обрезки алюминиевых профилей до необходимого размера.
Для более точной регулировки длины используйте опорные болты М3. Для фиксации каждого опорного болта предусмотрена гайка М3.
Требуемое оборудование
1. Алюминиевый профиль
Используйте алюминиевый профиль размером 15×15 мм, соответствующий прилагаемому чертежу профиля, или очень похожий профиль.
Пример расчета длины
В качестве примера можно использовать конфигурацию, рассчитанную на 12 пластин.
Эта версия требует:
4 шт. из алюминиевого профиля 15×15 мм длиной 383 мм.
При изменении общей длины сушилки соответственно меняется и количество слотов пластин.
Длину можно регулировать с шагом 30 мм, используя более длинные или короткие алюминиевые профили 15×15 мм. Это позволяет адаптировать конструкцию к различным потребностям и доступному пространству шкафа.
2. Крепежи
Болты М3 — 10 шт.
Длина зависит от расстояния, которое необходимо отрегулировать.
Гайки М3 — 10 шт.
Саморезы М3×12 или М3×16 — 14 шт.
3. Поддоны для воды
Ширина: 200-260 мм
Длина: зависит от выбранного размера сушилки
Количество: 2 шт.
Поддоны используются для сбора воды и помогают поддерживать шкаф в сухости.
Рекомендации по печати
Рекомендуемые материалы:
ПЭТГ
АСА
Другие влагостойкие нити.
Также можно использовать PLA, но PETG рекомендуется для длительного использования во влажных кухонных условиях.
Рекомендуемые настройки печати:
Периметры: не менее 3-4
Заполнение: 20-30%
Используйте прочный счетчик стен для деталей, которые несут нагрузку или удерживают крепеж.
Убедитесь, что все области винтов и болтов напечатаны с достаточной прочностью.
Примечания по сборке
Перед окончательной сборкой отрежьте алюминиевые профили до необходимой длины.
Установите напечатанные детали на алюминиевые профили.
Используйте опорные болты М3 для точной регулировки длины.
Зафиксируйте опорные болты М3 гайками М3.
Установите сушилку внутри кухонного шкафа с помощью саморезов М3×12 или М3×16.
Поместите поддоны для воды под каждым уровнем.
Перед использованием убедитесь, что все крепления надежно затянуты.
Примечания
Этот проект предназначен для сушки и систематизации посуды и кухонных принадлежностей.
Для достижения наилучших результатов периодически опорожняйте и очищайте поддоны для воды.
Безопасность пищевых продуктов зависит от используемой нити, принтера и методов постобработки.
Убедитесь, что корпус, точки крепления и крепления достаточно прочны для предполагаемой нагрузки.
Не перегружайте сушильную машину.
Окончательная полезная длина и количество пазов для пластин зависят от выбранной вами длины алюминиевого профиля.
