Корпус Arduino Uno R3

Очередной случай с Уно? Что ж, у меня был небольшой обман с различными корпусами Arduino Uno R3, которые я скачал и распечатал с Thingiverse. Некоторые из них не оптимизированы для 3D-печати, у некоторых слабые стенки, некоторые скользкие и их невозможно закрепить на месте, а у некоторых неправильные размеры, куда Uno даже не помещается! Обратите внимание, что оптимизация включает в себя сокращение использования нити, поэтому не ожидайте, что деталь будет работать в тяжелых условиях.

Этот случай был протестирован, чтобы обеспечить максимальное удовлетворение. Просто наслаждайтесь! ;)

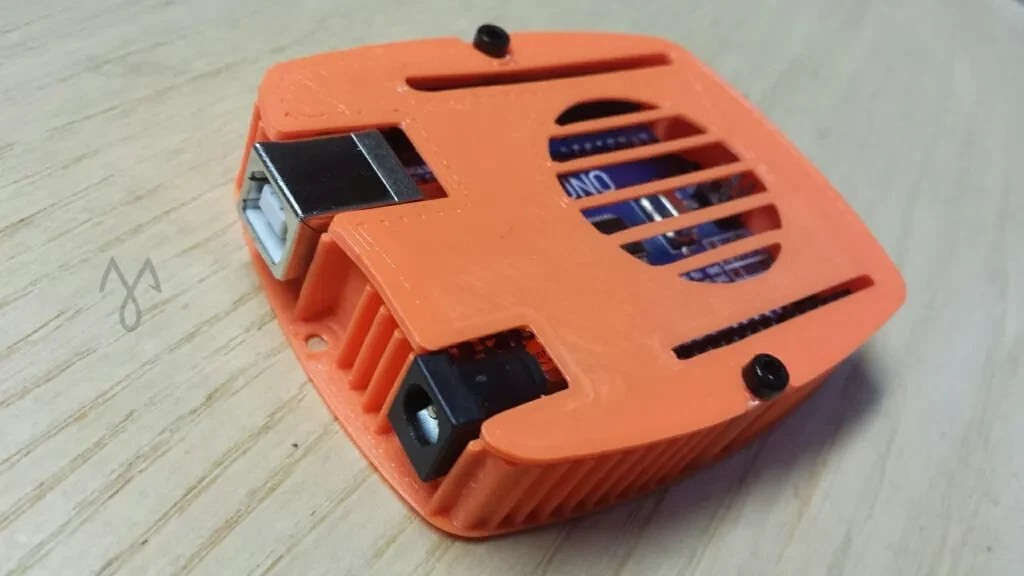

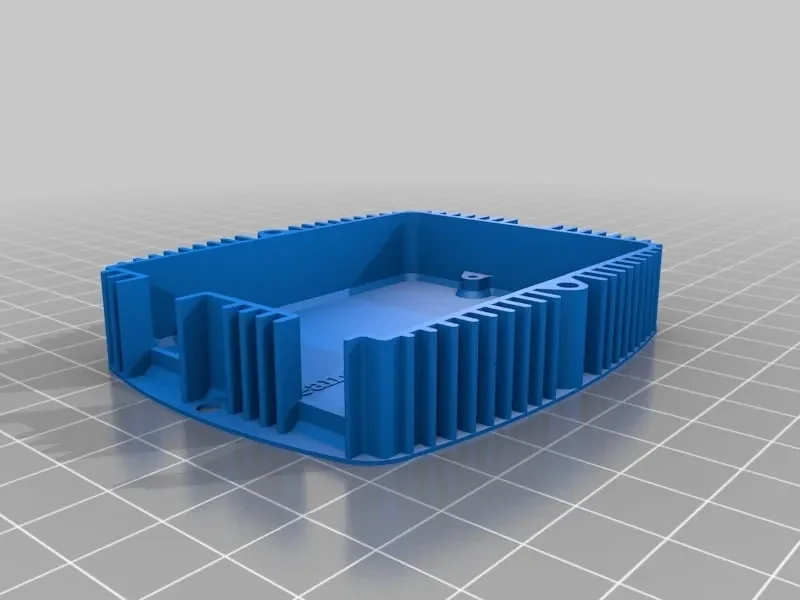

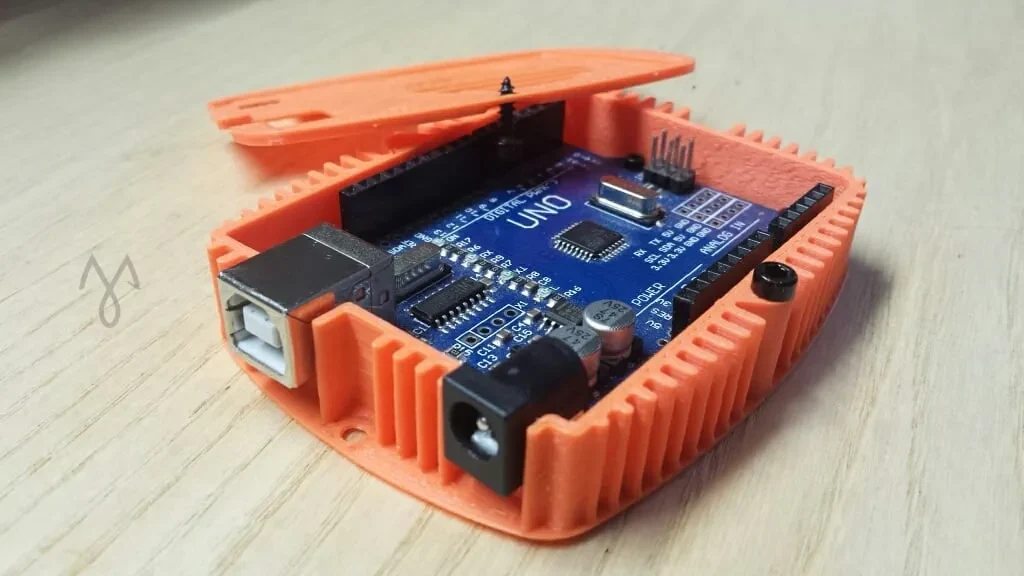

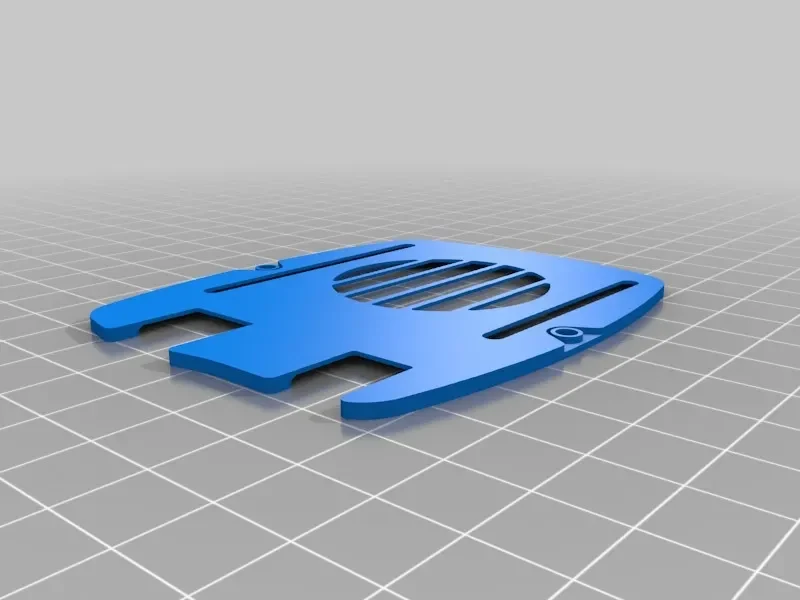

Этот футляр предназначен для быстрой печати и оптимизирован для сопел диаметром 0,5 мм, что позволяет сократить путь печати и обеспечить максимальную прочность. Вы можете установить его на стену или закрепить на месте только двумя винтами. Открыть его можно, открутив один винт сверху и сдвинув крышку. Большая вентиляционная решетка предотвращает перегрев R3. Этот корпус был протестирован с различными платами Arduino Uno R3, включая как оригинальные, так и самые дешевые детали: https://www.gearbest.com/development-boards/pp_62975.html?lkid=11247489.

Настройки печати

Принтер:

Репап

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

любой

Заполнение:

любой

Примечания:

Эта модель оптимизирована для сопел диаметром 0,5 мм. Максимальная прочность и самая высокая скорость печати ��остигаются при использовании сопел диаметром 0,5 мм и высоты слоя 0,3 м. Это не значит, что вы не сможете печатать с разными соплами, но пути оптимизации не будут. Я успешно напечатал корпус с соплами 0,25, 0,3 и 0,4 мм.

Пост-печать =============

Ничего, кроме оборудования

Используйте винты для пластика, в идеале M3x8 для крышки и M2,5x4 для крепления платы.
