Блок распределения питания Wago 221-415

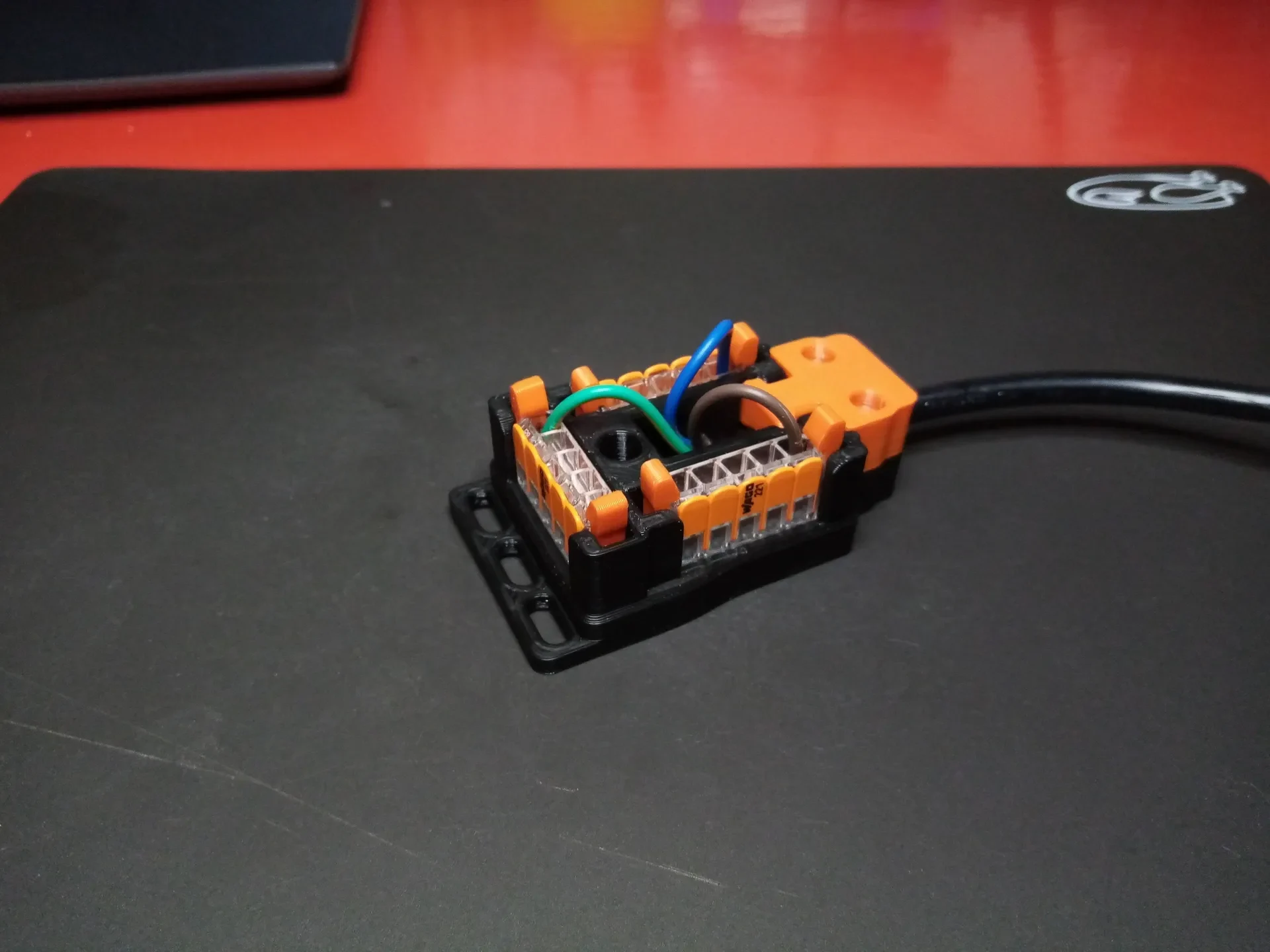

Блок распределения питания для трех зажимов Wago 221-415 (пять разъемов) с зажимами и креплением на DIN-рейку.
О модели:
Существует версия для классических гаек М3 и для термофиксированных гаек М3.
Три отверстия для стяжек спереди для крепления второстепенных кабелей.
Клипсы в Power Block удерживаются от выпадения при сборке посредством пазов, после установки хомутов Wago они блокируются ими (в случае без использования крепления Din_Lock).
----------------------------------------------

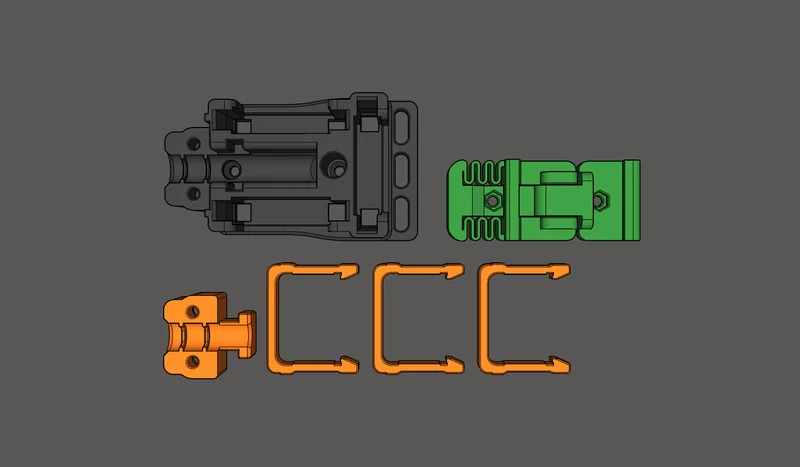

Необходимые детали: ⚠
Для кабельного ввода:
2 винта M3 20 мм (потайная головка).
2 гайки М3 или термофиксированные гайки (в завис��мости от модели Wago_Mount.stl).
Для панели Din Lock:
2 винта M3 10 мм (потайная головка).
2 гайки М3 или термофиксированные гайки (зависит от модели Wago_DIN_Lock.stl).
---------------------------------------------
Настройки печати: ⚙
— Нить: PLA
— Высота слоя: 0,3 мм
— Заполнение: 30%
— Поддержка: НЕТ
---------------------------------------------
ℹ — Примечания:
Обычные гайки M3 необходимо вдавить в напечатанную модель либо с помощью регулируемых плоскогубцев, либо вы можете использовать более длинный винт M3, чтобы вставить их. Они имеют более жесткие допуски, поэтому не выпадут при отвинчивании.

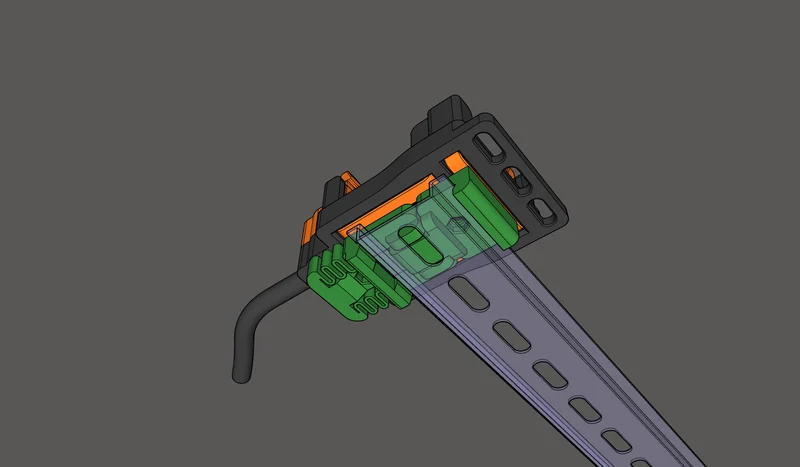

Монтаж на DIN-рейку: Сначала поместите нижний крюк с пружино�� на DIN-рейку, прижмите нижний крюк к DIN и зафиксируйте верхний крюк. Второй вариант — прикрепить верхний крючок и просто надавить на нижний, имеющий скос.
Демонтаж с DIN-рейки: Прижмите нижний крюк пружинами к DIN и одновременно разверните верхний крюк.
Для Wago_DIN_Lock.stl при другом использовании: он должен плотно прилегать к поверхности другой модели после привинчивания, это условие для правильного функционирования (расстояние между отверстиями 35 мм).
