Форма для бетонных блоков с блокировкой масштаба
Настоящая вещь:
https://www.youtube.com/watch?v=rHfkeAuvooY
Обновление: новая ссылка на YouTube.
Обновление: включает файл .stp базового блока и формы, а также разрешенные ремиксы в лицензии модели, поэтому вы можете изменить дизайн в соответствии с вашей идеей блока. Пожалуйста, сделайте ремикс, если загрузите свою модель.
Обновление: Новые блоки 240x80x80 и 120x80x80 добавляются по запросу. В большую форму диаметром 240 см можно вставить и приклеить стержень жесткости диаметром 10 мм (алюминиевый стержень или стальную трубу).
Описание:

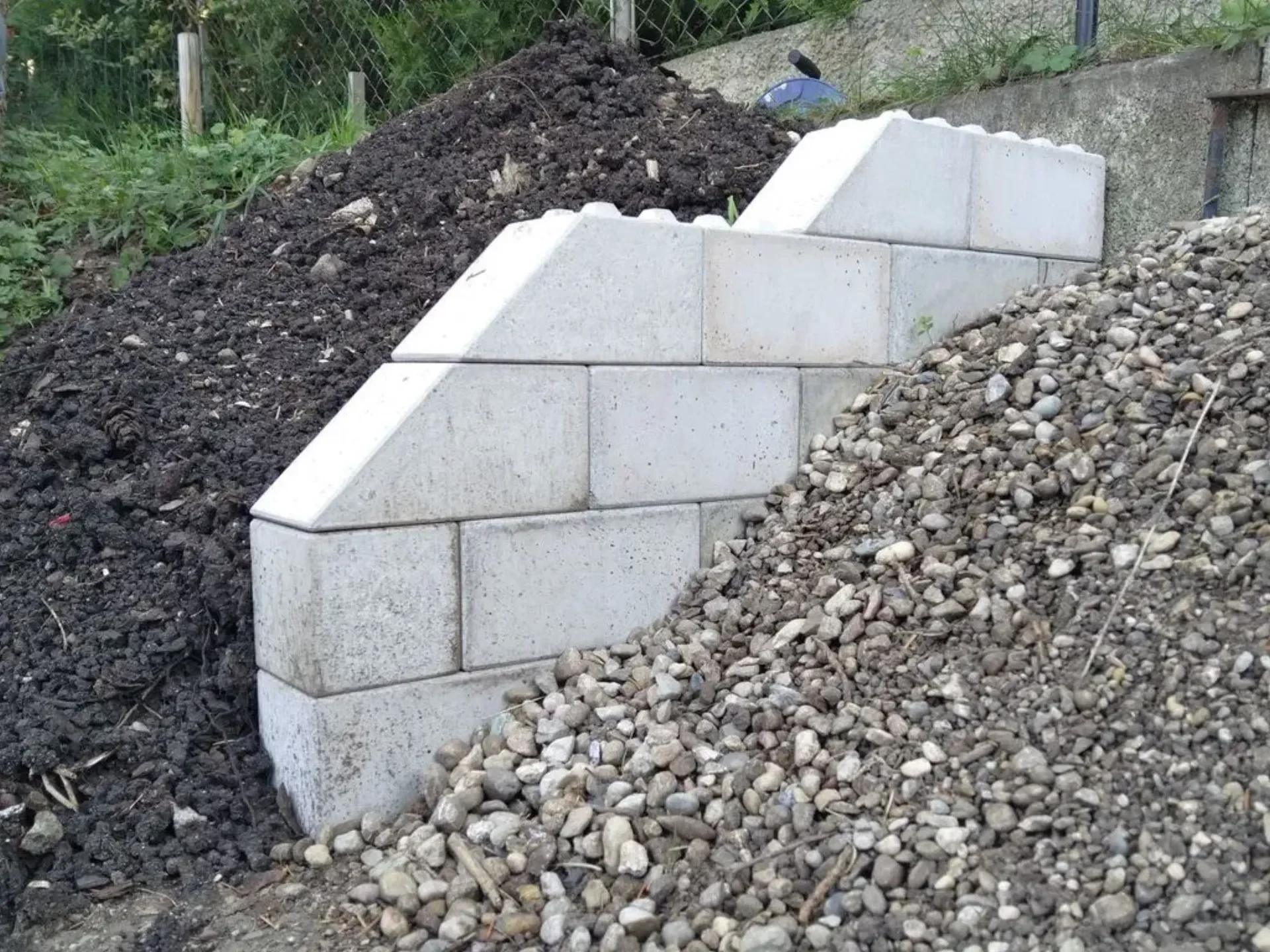

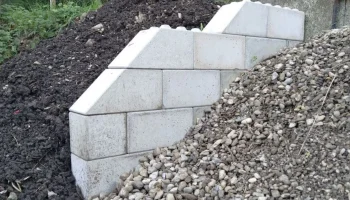

Масштабная подпорная стенка, соединяющая бетонные блоки для радиоуправляемых грузовиков и строительных машин, играющих в пейзажах и паркурах.
Базовая модель представляет собой стандартный блок размером 160x80x80 см в масштабе 1:8.
Масштабируйте модель до любого требуемого масштаба:
1:6 133,3% (используйте M6)

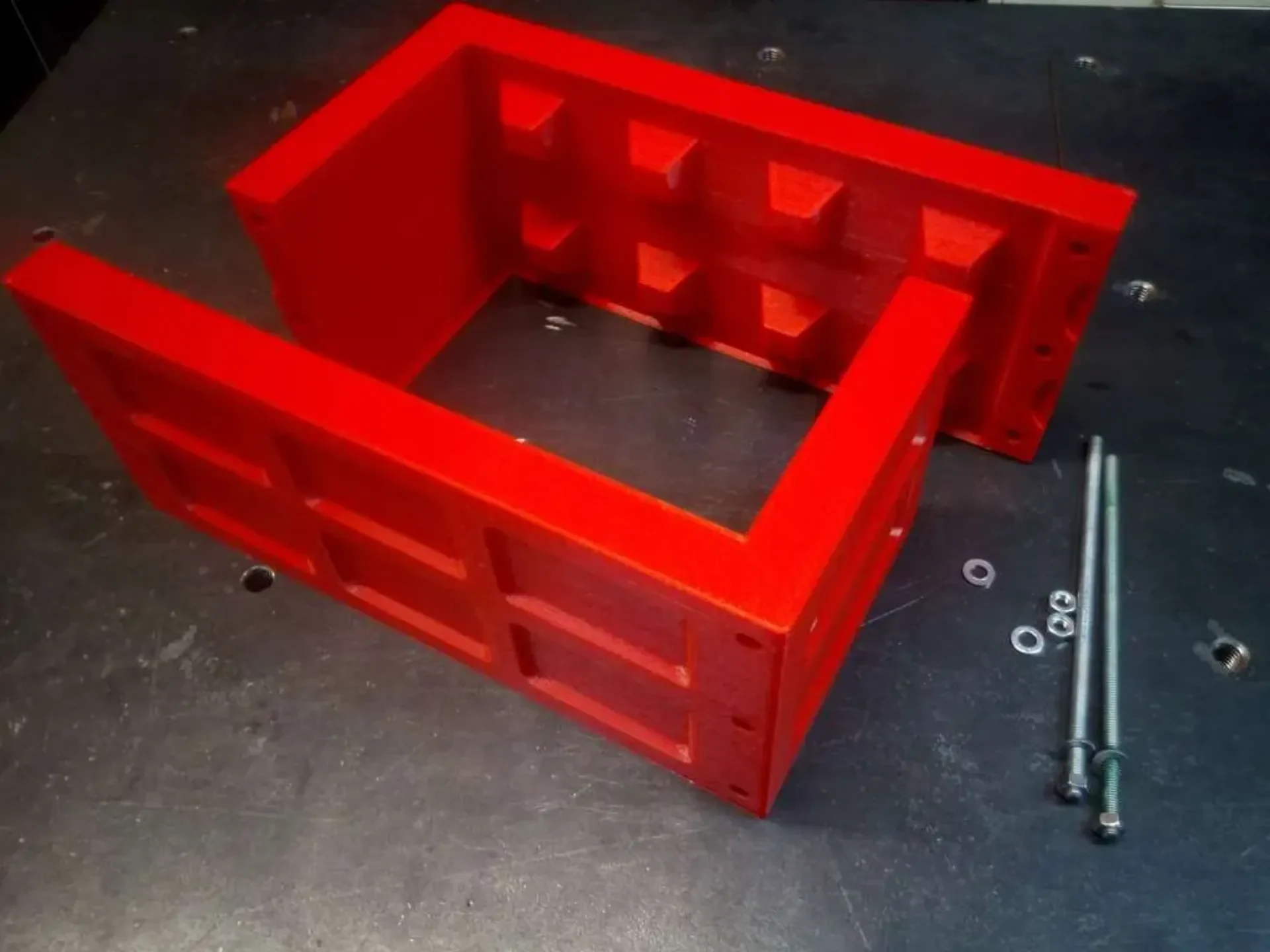

1:8 100% (при сборке использовать стержни с резьбой М5)
1:10 80% (используйте M4)
1:12 66,7% (используйте M3)
1:14 57,1% (просверлить до 3 мм и использовать M3)
1:14,5 55,2% (просверлить до 3 мм и использовать M3)
1:16 50% (используйте M2,5)
Для меньшего масштаба может иметь смысл распечатать блоки напрямую, вы можете найти их здесь:
https://www.printables.com/model/234941-interlocking-concrete-block-model

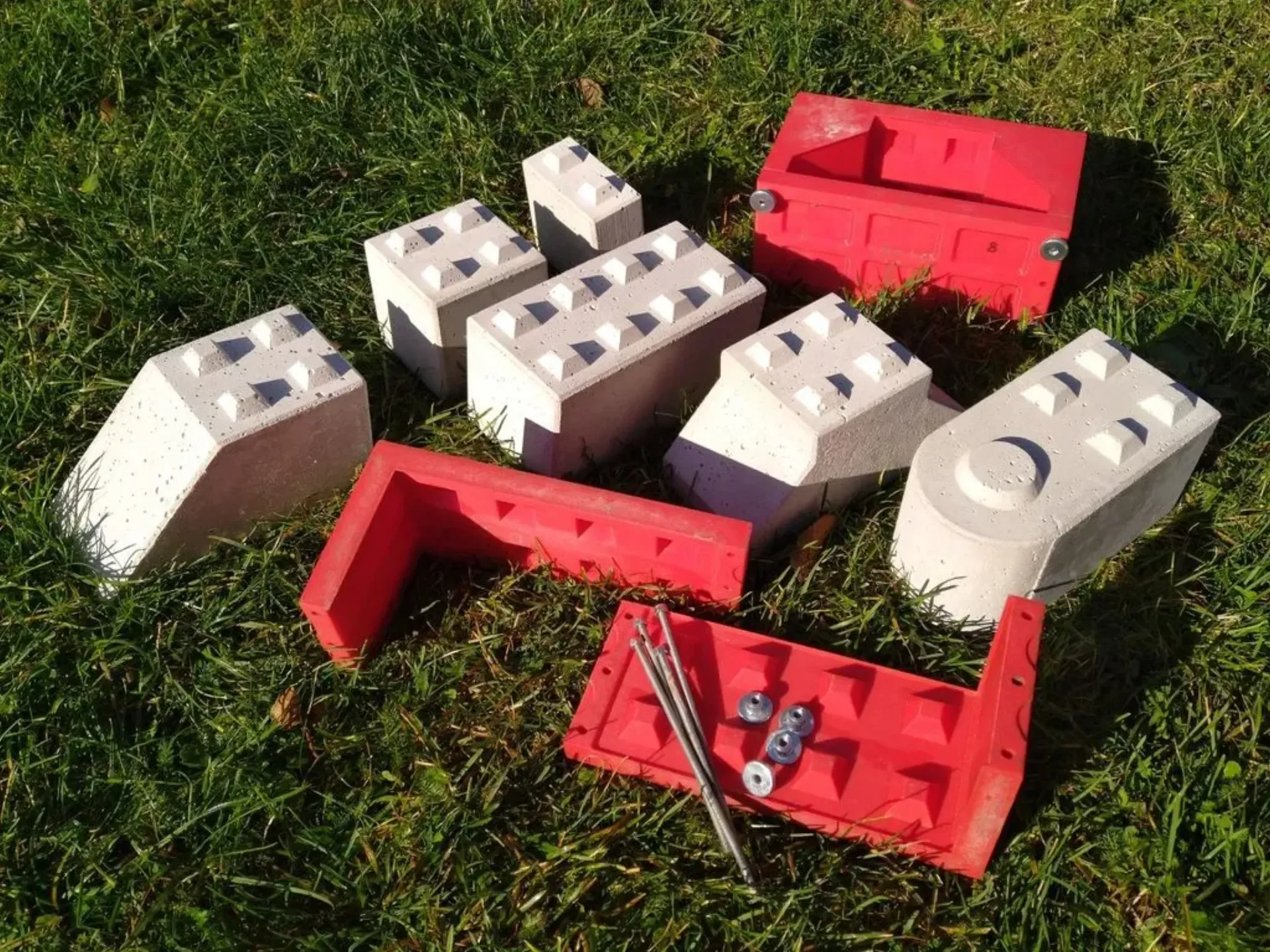

В него входят полный, полу- и четвертьблочный, откосный, шарнирный и фундаментный блок. Не стесняйтесь предлагать любой недостающий вариант, который вы хотели бы увидеть.

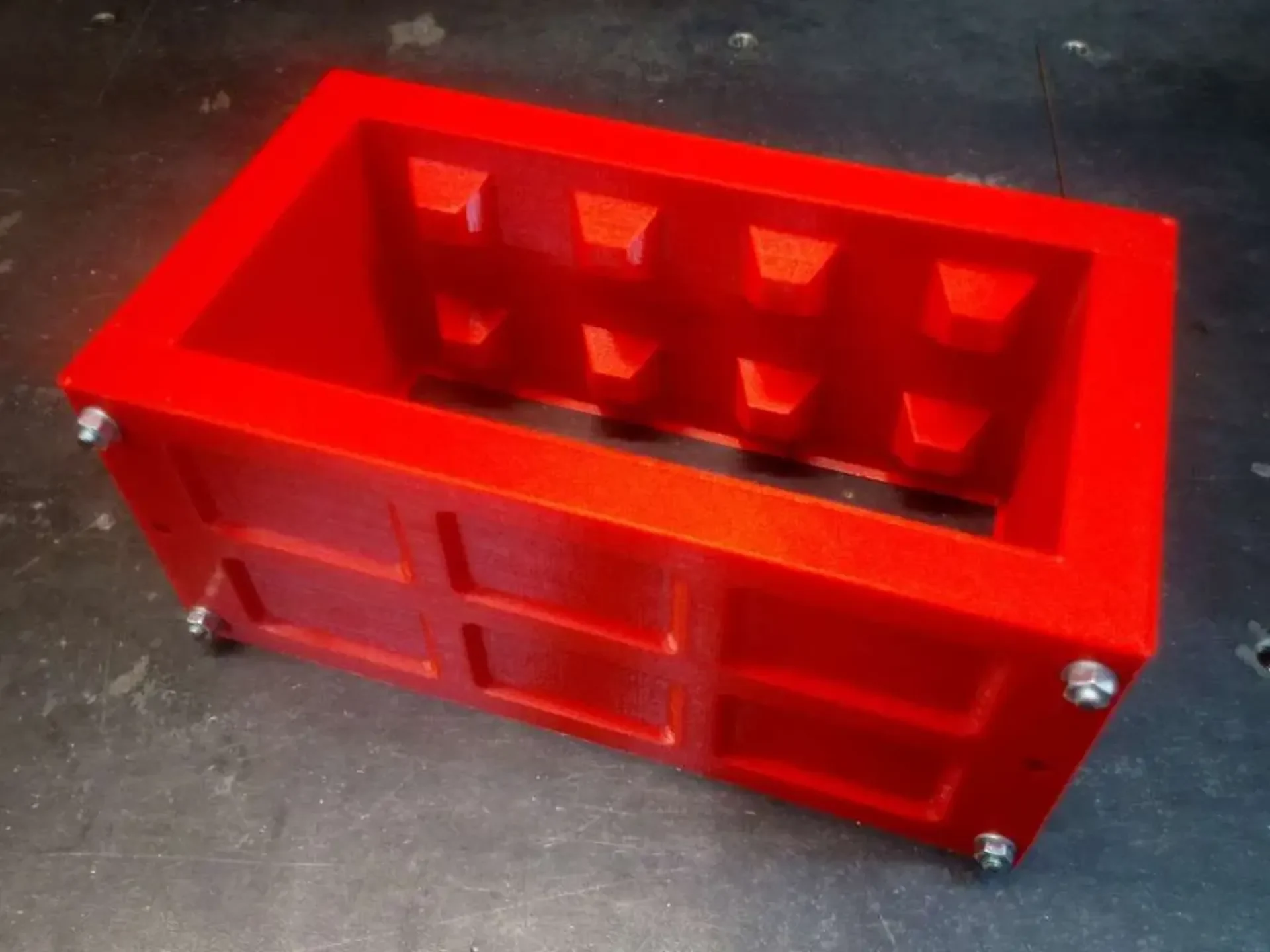

Рекомендация по печати:
Рекомендуется использовать наполнитель гироида и PETG для достижения формы, которая будет химически стабильной по отношению к добавкам бетона и разделяющему форму маслу.
Идеальная ориентация печати — лежать сбоку (как предусмотрено), так как она также будет использоваться ��ля отливки позже. (Г-образный след на печатной платформе).
Сопло 0,4 мм для чистовой обработки с минимумом постобработки (или 0,6 мм + арахна).
Рекомендуемая толщина стенки 1,2 мм (3 периметра с соплом 0,4, 6 нижних и 6 верхних слоев высотой слоя 0,2 мм)
Советы по заливке бетона:
Моя бетонная смесь: (обязательно масштабируйте свои инкредиенты в степени 3, поскольку объем уменьшается в трех измерениях)
полный блок (160x80x80) 100% масштаб: 480 мл воды, 5 г ПП-волокна, 13 мл платитизатора, 4000 г бетонной смеси (зернистость 0-4 мм).
для других блоков оцените необходимое количество бетона исходя из объема (2000 г премикса на литр) и измените его соответствующим образом. Обычно я добавляю 500 г бетона, чтобы быть уверенным, что он заполнит все формы, которые я готовлю, и делаю ~ 10-12 кг за один раз. Это количество можно хорошо перемешать в ведре вручную.
Для меньшего масштаба я бы посоветовал оставить волокна отдельно, чтобы обеспечить правильное заполнение формы.
Используйте плоский стальной лист в качестве основы (нижняя сторона отливки будет видимой боковой поверхностью блока).
Рекомендуется формовое масло (без него не пробовала).
Важно свести к минимуму содержание воды в смеси (использовать пластификатор).

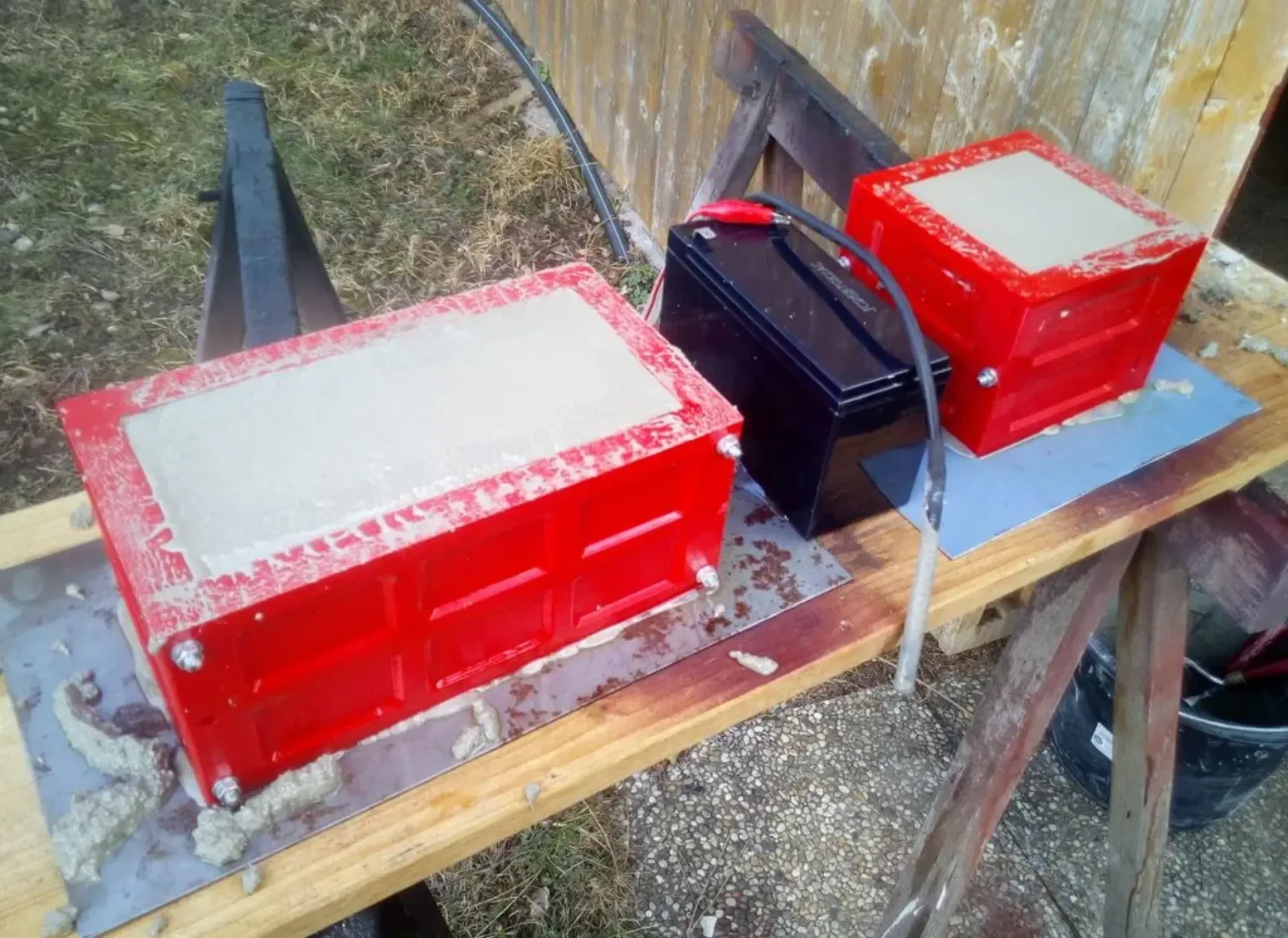

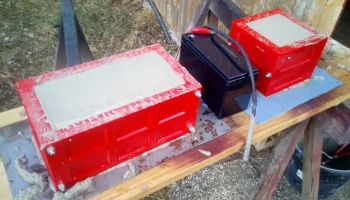

Используйте вибрацию, чтобы удалить пузырьки воздуха (колеблющийся многофункциональный инструмент или аналогичный).
После того, как бетон начнет схватываться, верхнюю поверхность следует подметать до желаемого состояния. Лучшее время, которое я нашел, — примерно через 2 часа после применения. Постоянное поддержание поверхности влажной помогает сохранить хороший внешний вид (накройте картонной или пластиковой крышкой, которая не касается влажного слепка).
Форму можно снять через 24 часа, но блок все еще мягкий, и для его отверждения и достижения номинальной твердости потребуется более 2 недель. Я держу блоки полностью погруженными в ведро с водой на несколько дней, чтобы обеспечить максимальное затвердевание. твердость.
