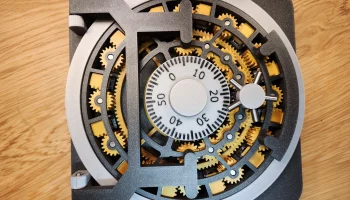

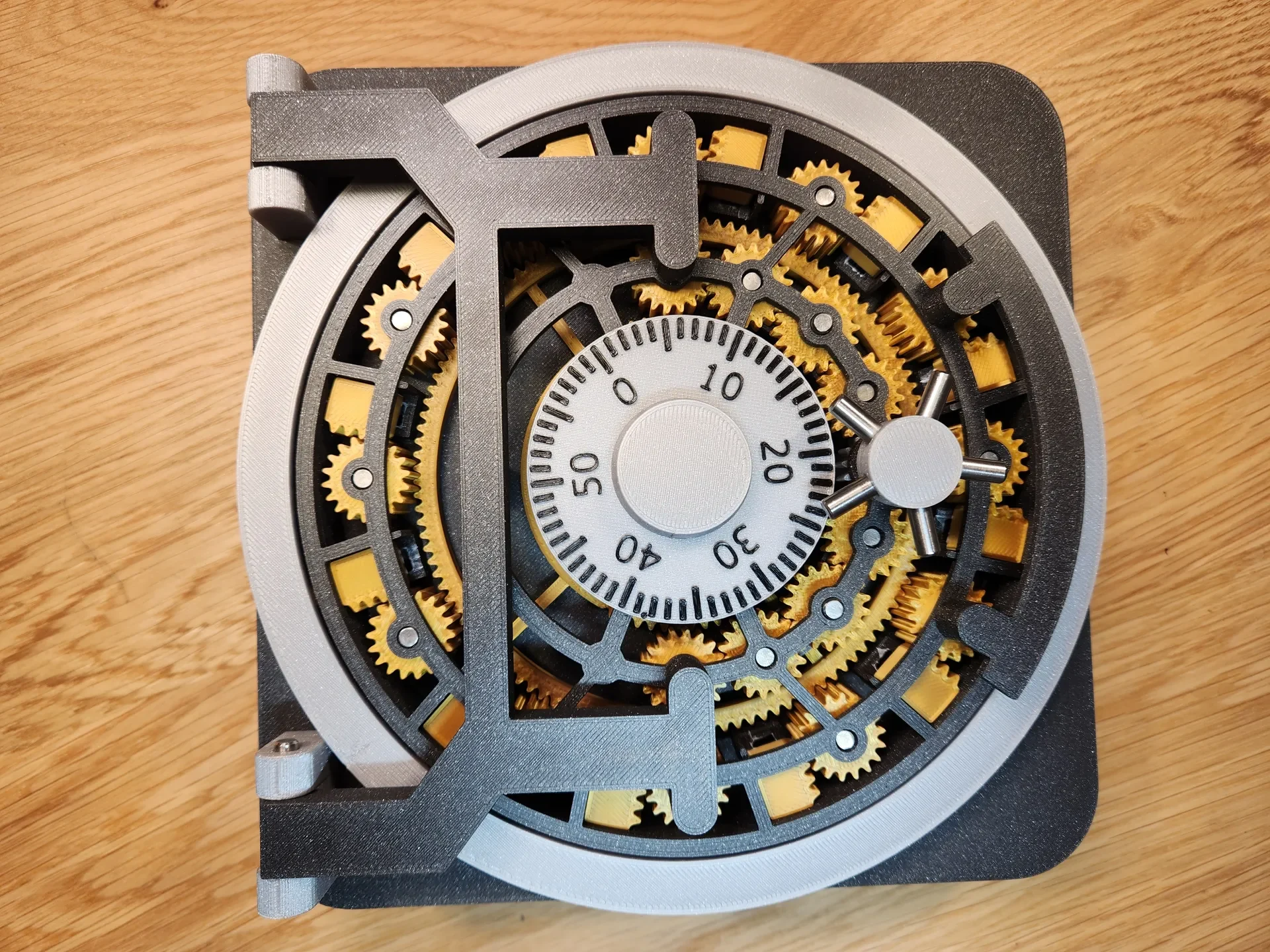

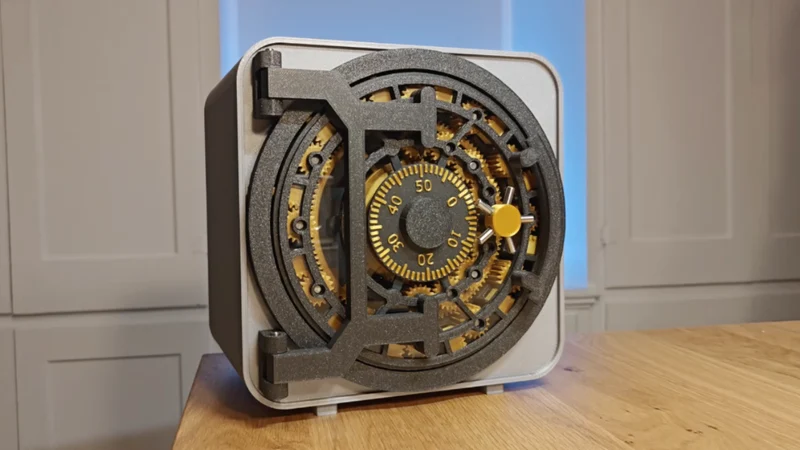

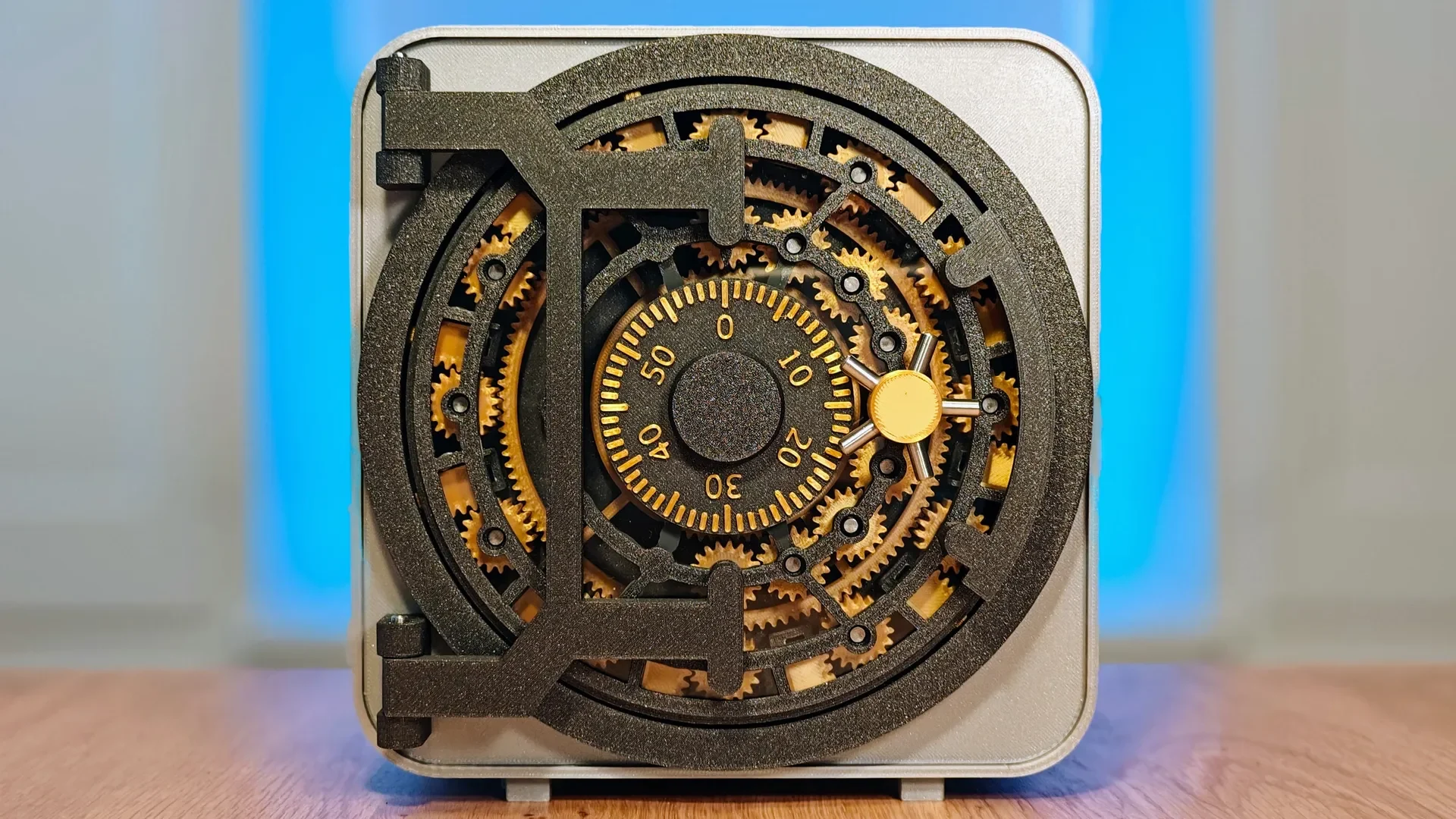

Хранилище с кодовым замком
ВНИМАНИЕ: ПОЖАЛУЙСТА, ПРОЧТИТЕ ПЕРЕД ЗАГРУЗКОЙ
Эта модель не для новичков. Существует много взаимосвязанных частей, и незначительные проблемы с допусками могут быстро умножиться, что приведет к нефункциональной двери и/или замку. Если вы решите построить это, будьте готовы к серьезным проблемам.
Чтобы отпереть дверь, введите с помощью циферблата следующую комбинацию:
Поверните диск по часовой стрелке минимум 4 раза, остановитесь на 25.
Поверните диск против часовой стрелки на 2 полных оборота, продолжайте движение после 25 и остановитесь на 52.
Поверните диск по часовой стрелке на 1 полный оборот, продолжайте движение дальше 52 и остановитесь на 17.
Вращайте диск по часовой стрелке, пока он не перестанет вращаться.
(посмотрите видео, если инструкции не ясны)
Несколько советов:
Рекомендую собрать это в том порядке, который представлен в моем видео.
Делайте тестовые отпечатки! Прежде чем печатать 12 шестерен, попробуйте распечата��ь 1 или 2, чтобы убедиться, что допуски приемлемы.
Не пропускайте шаги. Используйте шаблоны для установки дюбелей.
Сам замок заимствован из моей модели «Комбинированный замок банковского хранилища». Я НАСТОЯТЕЛЬНО рекомендую посмотреть это видео, чтобы получить инструкции по установке замка. Чтобы замок работал, 3 колеса замка ДОЛЖНЫ быть установлены в правильной ориентации и в правильно�� порядке.
Этот проект меня чуть не сломал. Это непросто сделать. Вас предупредили...
Я напечатал все с помощью Prusament PLA: Galaxy Silver, Galaxy Black и Viva La Bronze.
Помимо деталей, напечатанных на 3D-принтере, вам понадобится:
Разновидности металлических дюбелей диаметром 5 мм. Размеры и количество смотрите на диаграммах ниже.
Ссылка на дюбели, которые я использовал: https://www.amazon.com/dp/B07F3T5FKL?psc=1&ref=ppx_yo2ov_dt_b_product_details
Один подшипник наружным диаметром 65 мм, внутренним диаметром 50 мм и высотой 7 мм.
Ссылка на использованные мной подшипники: https://www.amazon.com/gp/product/B09D2XDT95/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&th=1
Акриловый чехол не является строго обязательным, но я насто��тельно рекомендую его заказать. Если вы решите использовать акриловую крышку, воспользуйтесь этой ссылкой для заказа на PCBway (это партнерская ссылка, поэтому я могу получить небольшой откат, если вы зарегистрируетесь по ссылке) https://pcbway.com/g/4735ok
