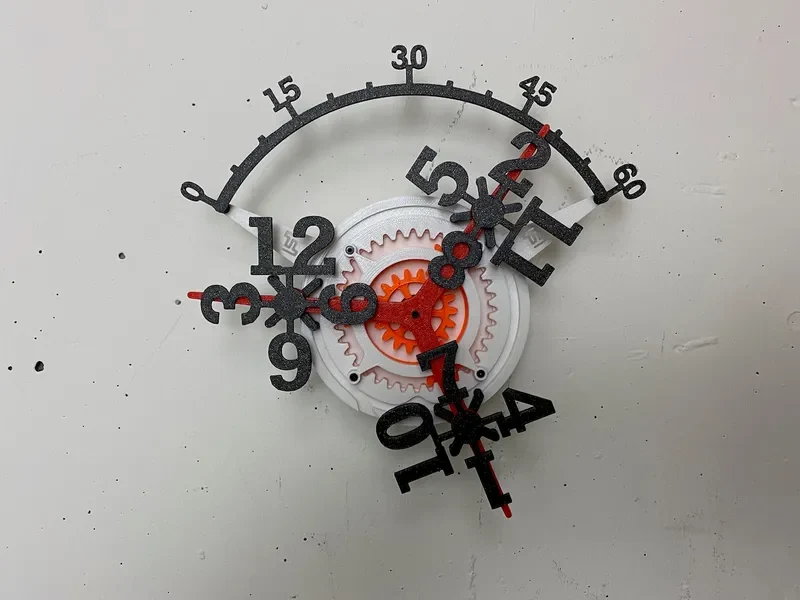

Настенные часы с блуждающим часом

Меня всегда интриговала усложнение с блуждающим часом, и этот конкурс стал отличным поводом потратить некоторое время на разработку и изготовление настенных часов на основе этого усложнения. Дополнительную информацию об этом осложнении можно найти на веб-сайте DWISS.

Дизайн

Усложнение «Блуждающий час» может быть реализовано с любым количеством плеч, делящим двенадцать, но наиболее распространенным выбором является вариант с тремя плечами. Часы имеют минутную зону в 120 градусов, которую я поместил в верхнюю треть часов.

Для запуска часов я выбрал легкодоступный кварцевый механизм, но поскольку один час теперь поворачивается всего на 120 градусов, мне пришлось уменьшить скорость вращения до одной трети. Для этого я выбрал конструкцию «планетарной передачи», в которой коронная шестерня зафиксирована, а солнечная шестерня приводится в движение кварцевым механизмом. Планетарные шестерни установлены на водиле, которое вращается со скоростью, составляющей одну треть скорости солнечной шестерни.

На каждом из трех плеч установлен диск с цифрами 4 часа с интервалом в 3 часа. При каждом обороте на 360 градусов каждый диск должен повернуться на 90 градусов за время между выходом диск�� и входом в минутную зону. Это означает, что нам нужен механизм прерывистого вращения. Сначала я думал использовать для этого женевский привод, но это не сработало, и вместо этого я использовал кулачковый механизм. Кулачковые механизмы обычно используются для преобразования вращательного движения в линейное, но могут использоваться и для обратной цели.

Требуется
3D-принтер — размер сборки не менее 210x80 мм.
Нить накала: особых требований нет. Я использовал в основном Prusament PLA, но для сигнального белого цвета PETG.
4 винта M2*16 с шестигранной головкой
6 винтов M2*4 с шестигранной головкой
Кварцевый механизм с высоким крутящим моментом и резьбовым валом, я купил его на Amazon.
1 Г-образный винтовой крючок для крепления часов на стене.
Печать

Для большинства отпечатков я использовал настройки по умолчанию из Slic3r. Любые отклонения от значений по умолчанию можно найти в графе комментариев.

имя файла предварительный просмотр высота слоя листа (мм) комментарий
clock_motor_holder_2.stl
гладкая 0,20 Для этой печати необходимо включить опцию «Поддержка на рабочей пластине».
clock_minute_dial_mount.stl
текстурированный 0,20
clock_ring_gear.stl
гладкий 0,15
clock_sun_gear_coupler_2.stl
гладкий 0,20
clock_planet_carrier.stl
гладкий 0,20
clock_sun_gear.stl
гладкий 0,20
clock_planet_gears.stl
гладкий 0,20
clock_minute_arm_mount.stl
гладкий 0,20
clock_gear_unit_clamp.stl
гладкий 0,20

clock_minute_arms.stl

clock_minute_arms_plus.stl

текстурированная 0,20, верс��я «плюс» имеет дополнительный допуск на отверстия в дужках.
clock_hour_dial_pivot.stl
гладкий 0,15. Вам нужно будет распечатать три таких.
clock_hour_dials.stl
текстурированный 0,20
clock_minute_dial.stl
текстурированный 0,20. У меня были некоторые трудности с приклеиванием этой детали, но я заставил ее работать, используя край и снизив скорость до 75% от скорости по умолчанию.
motion_socket.stl
гладкий 0,20 Компания #Walleye любезно предоставила этот торцевой ключ для затяжки подвижной гайки в держателе.

Сборка

На видео ниже показана полная сборка часов. Это не ракетостроение, просто убедитесь, что часовые циферблаты имеют правильную ориентацию.

Заключение

Это был всего лишь мой третий дизайн с тех пор, как я получил принтер в мае, и в процессе я многому научился. Для своих первых двух проектов я использовал Freecad, но меня немного раздражало то, что мои проекты испортились и мне пришлось начинать заново. Для этого проекта я использовал OpenSCAD и не столкнулся с такими проблемами, он «просто работал». Я также узнал много нового о шестернях и трении, а также о том, что эти кварцевые механизмы с «высоким крутящим моментом» далеки от электростанций. Я узнал о механических конструкциях для преобразования линейного движения во вращательное и, наконец, что не менее важно, я узнал о важности допусков, и я надеюсь, что они подойдут всем, кто это напечатает. Если нет, я также скоро выложу файлы OpenSCAD, после того как
