Пользовательские сетки с помощью Fusion 360 (параметриче...
Иногда вам нужна прямоугольная сетка с идеально расположенными разделителями, и вы не хотите разбираться в математике себя. Это случается с каждым.

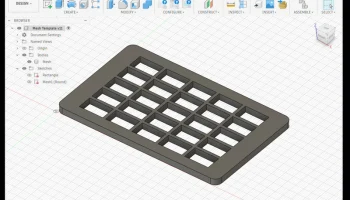

Это руководство для начинающих, которое поможет вам создавать сетки с помощью Autodesk Fusion 360. Оно помещает сетки с равномерным расположением в ограниченное пространство и использует целевое значение для промежутков между разделителями. Вы можете скопировать и вставить формулы в свои собственные проекты или использовать шаблон для создания отдельных сеток. Если вас интересует каждая деталь, я написал руководство, в котором описаны все этапы файла параметрического проектирования. Или, если вам просто нужен обзор, следуйте текстовому описанию здесь.
Процесс
Зачем вам нужен сложный набор формул для создания сетки? В конце концов, в Autodesk Fusion 360 есть параметры экстента и интервала. Параметр «Пространство» близок к тому, что мне нужно — он выполняет за вас математические расчеты, чтобы равномерно разделить заданное пространство. Однако вам придется гадать, сколько разделителей нужно для отверстия определенного размера. По моему мнению, размер отверстия является наиболее важной характеристикой сетки, и я хочу, чтобы он автоматически обновлялся с помощью параметров.
Процесс изготовления сетки довольно прост.
Определите пустой прямоугольник и общий размер детали, например рамку для фотографий.
Определите ширину сплошных разделителей.
Укажите целевое значение пространства между разделителями.

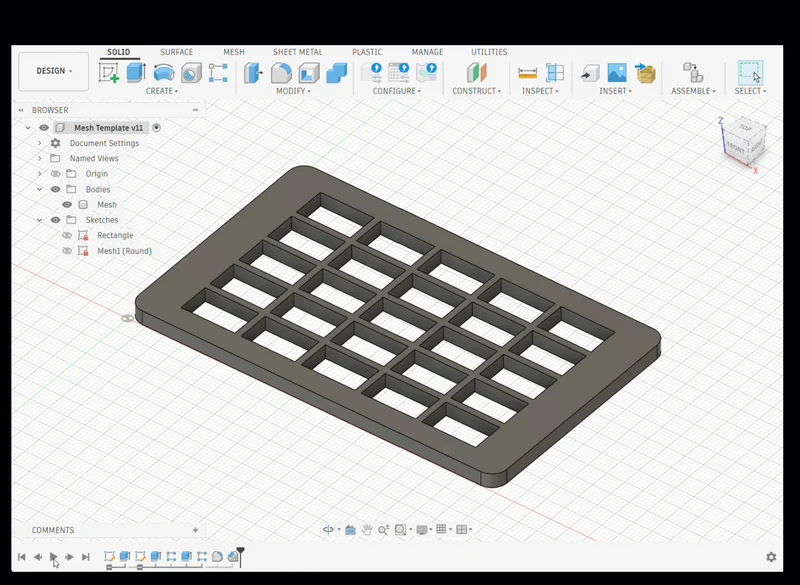

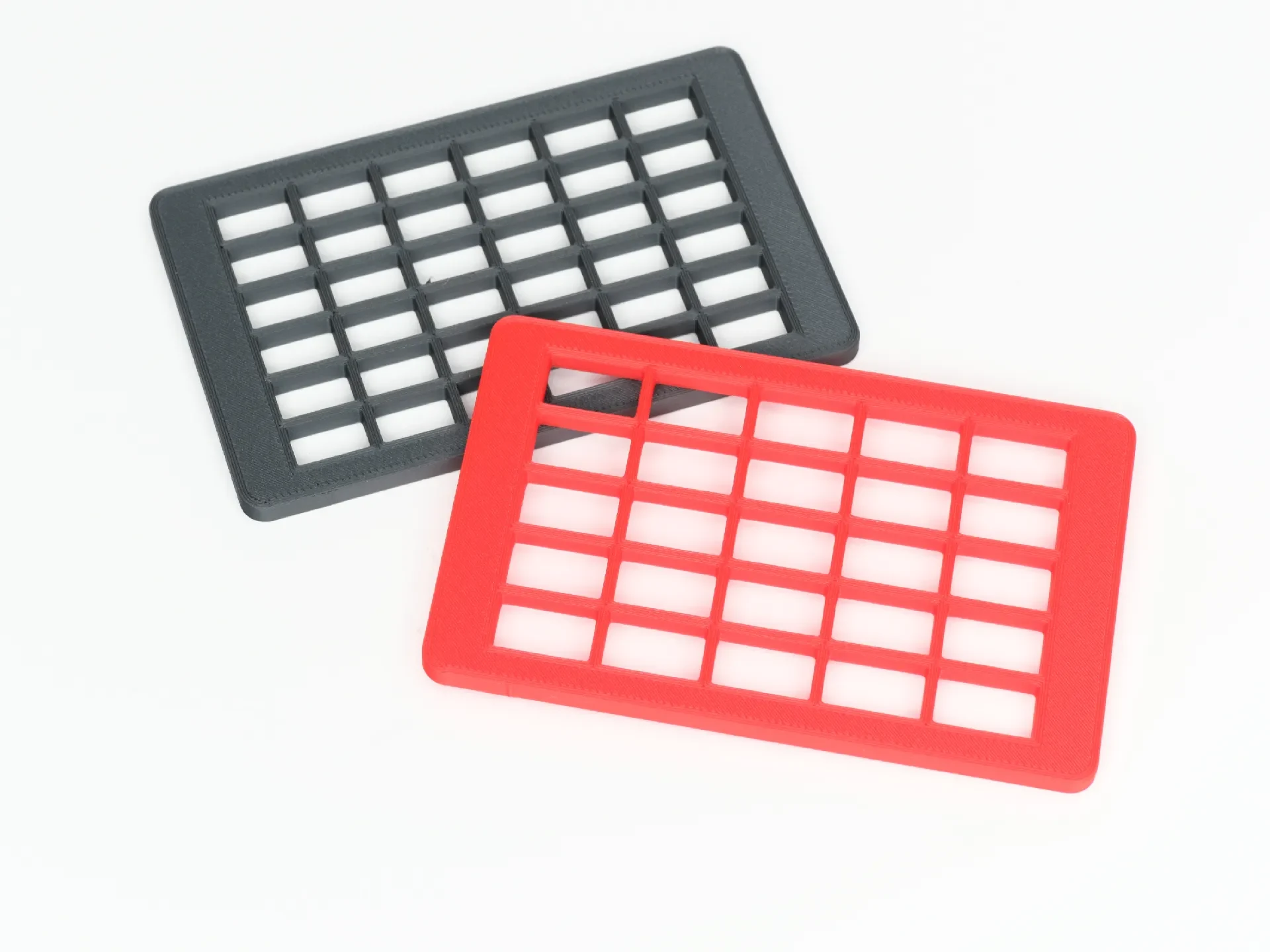

Шаблон генерирует две модели: одна представляет собой наилучшее приближение, а другая рассматривает расстояние между зазорами как строгий предел. В некоторых случаях они будут совершенно одинаковыми.
Пользовательские параметры
Начните с открытия экрана пользовательских параметров и отредактируйте отмеченные (любимые) пер��менные. (Ищите пользовательские значения, выделенные жирным шрифтом в таблице ниже.) Не редактируйте другие записи, поскольку они являются расчетными значениями. Все записи имеют комментарии.
сетка_x
пользовательская ценность
Определите прямоугольник для заполнения сеткой.
сетка_y
пользовательская ценность
Определите прямоугольник для заполнения сеткой.
граница_x
пользовательская ценность
Дополнительный материал вокруг сетки.
граница_y
пользовательская ценность
Дополнительный материал вокруг сетки.
высота
пользовательская ценность
Толщина детали.
разделитель
пользовательская ценность
Размер твердых разделителей. Проверьте слайсер на предмет точного значения.
разрыв_х
пользовательская ценность
Желаемое расстояние между отверстиями (приблизительно).
разрыв_у
пользовательская ценность
Желаемое расстояние между отверстиями (приблизительно).
num_x1
round( (mesh_x — зазор_x)/(делитель + зазор_x))
Количество разделителей (ближайшее приближение).
num_y1
round((mesh_y — зазор_y)/(делитель + зазор_y))
Количество разделителей (ближайшее приближение).
число_x2
ceil( (mesh_x — зазор_x)/(делитель + зазор_x))
Количество разделителей. Пропуски не могут превышать установленное значение.
num_y2
ceil( (mesh_y — зазор_y)/(делитель + зазор_y))
Количество разделителей. Пропуски не могут превышать установленное значение.
площадку_x1
(mesh_x — num_x1*делитель)/(num_x1 + 1)
Расстояние с использованием округления.
Pad_y1
(mesh_y — num_y1*делитель)/(num_y1 + 1)
Расстояние с использованием округления.
площадку_x2
(mesh_x — num_x2*делитель)/(num_x2 + 1)
Расстояние с использованием строгих ограничений размера.
Pad_y2
(mesh_y — num_y2*делитель)/(num_y2 + 1)
Расстояние с использованием строгих ограничений размера.
Первые пять переменных задают размер детали. Переменные mesh_x и mesh_y определяют пустой прямоугольник. Переменные border_x, border_y и height определяют трехмерный кадр.
Переменный разделитель определяет ширину твердых разделителей. Чтобы получить чистый дизайн печати, перейдите к слайсеру и найдите точное значение для определенного количества периметров.
Следу��щие две переменные Gap_x и Gap_y определяют желаемое расстояние между разделителями. Продолжайте читать, чтобы узнать, как уточняются эти значения. Боюсь, нам придется использовать… МАТЕМАТИКУ!
Математика: счет, округление и деление
Начнем с подсчета пробелов и разделителей для одной оси. Если существует n разделителей, будет n+1 пробелов.
Как далеко это
