Параметрическая бумажная форма и декель ручной работы
Версия с водяным знаком и сеткой из нержавеющей стали

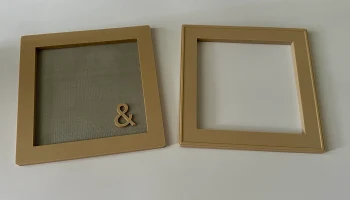

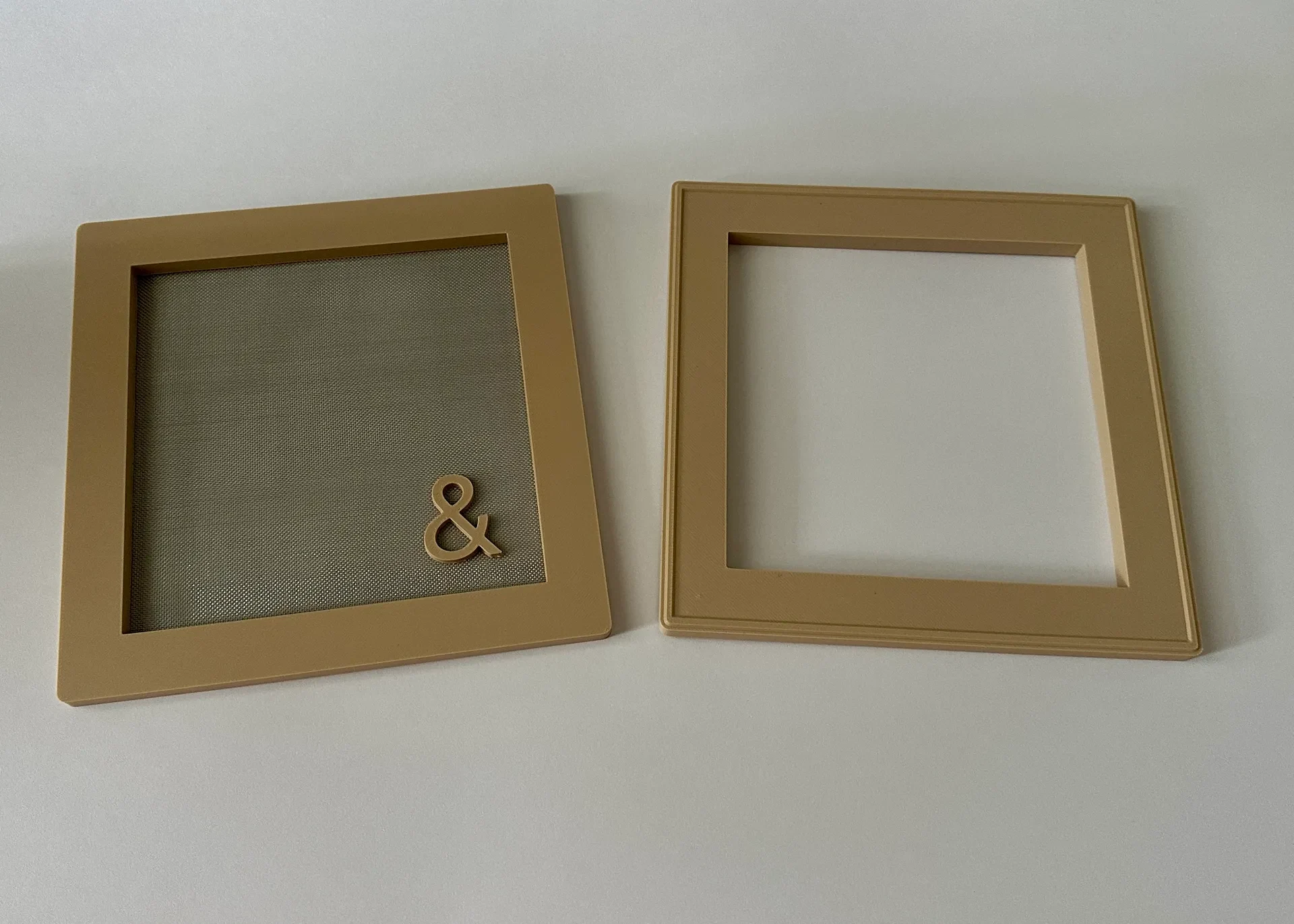

Добро пожаловать в третью версию моей параметрической системы изготовления бумажных форм и декелей ручной работы.
Эта версия основана на моей версии сетки из нержавеющей стали и позволяет вам создавать свои собственные водяные знаки непосредственно внутри формы.

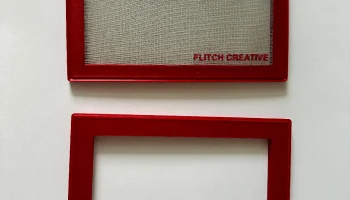

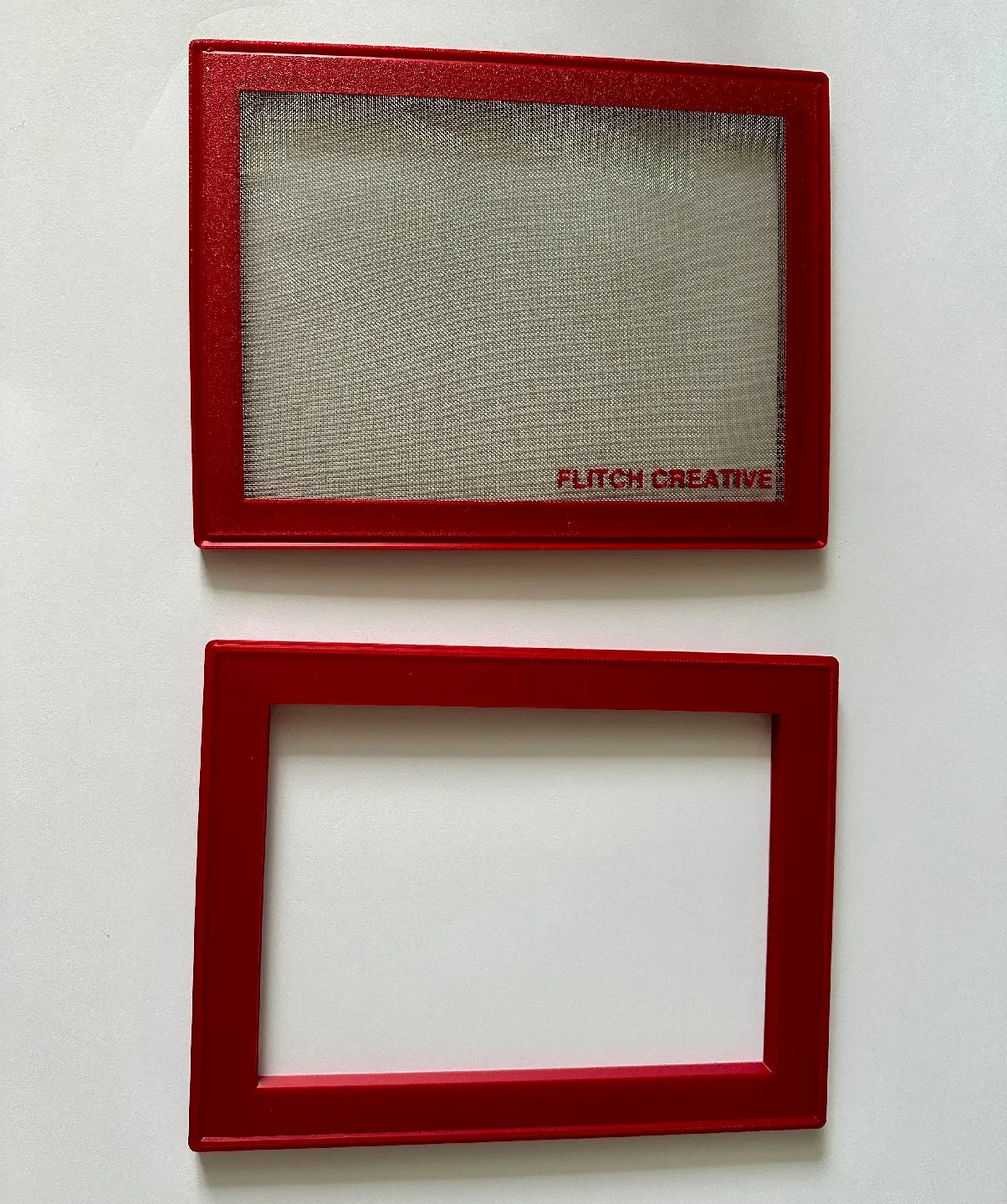

Хотите ли вы добавить свои инициалы, логотип, простое изображение, узор или текст, эта версия позволяет персонализировать бумагу ручной работы.
Форма по-прежнему полностью параметрическая, поэтому вы можете создать бумагу практически любого размера, отредактировав пользовательские параметры во включенном файле Fusion 360.
Если вы не используете Fusion 360, я также включил простой метод создания водяных знаков непосредственно в слайсере с использованием прилагаемых файлов STL.
Включенные размеры
В комплект поставки входят следующие форматы бумаги:
Открытый пресс-квадрат (размер бумаги 70 × 70 мм)
Открытый пресс-прямоугольник (размер бумаги 70 × 140 мм)
А6
А5
Bambu A1 Mini Large Square (размер бумаги 135 × 135 мм)
Bambu A1, большой квадрат (размер бумаги 210 × 210 мм)
Поскольку модель полностью параметрическая, вы можете создать практически любой размер, который вам нравится.
Вариант 1. Создайте водяной знак в Fusion 360.
Включенный файл Fusion 360 являет��я полностью параметрическим, что позволяет создавать бумагу практически любого размера, просто редактируя параметры пользователя.

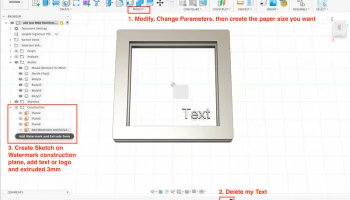

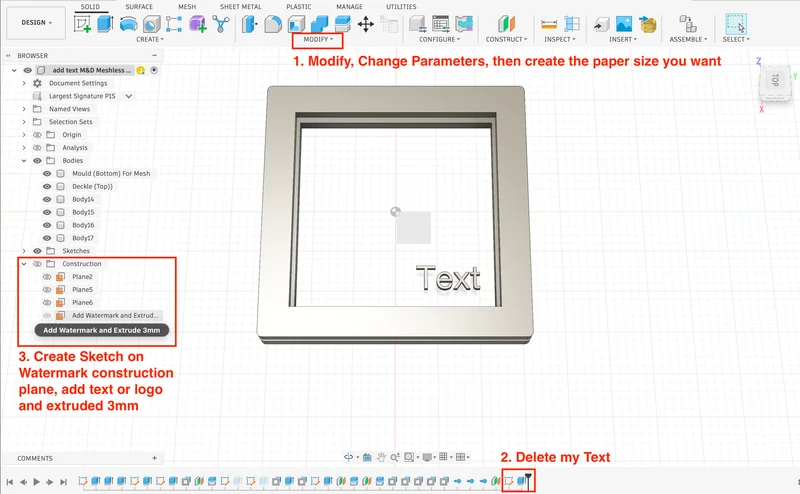

Шаг 1. Создайте свой размер бумаги
Откройте исходный файл Fusion 360, перейдите в «Изменить», затем «Изменить параметры», введя ширину и высоту рамки, каждая из которых должна быть на 40 мм больше желаемого размера бумаги.
Форма и декель автоматически обновятся.
Шаг 2. Удалите образец водяного знака
Я включил образец водяного знака просто для того, чтобы продемонстрировать, как работает система.
Обратите внимание, что образец водяного знака не является зеркальным. Я обнаружил это после доработки файлов. Если вы создаете водяной знак, содержащий текст или асимметричный логотип, перед печатью его следует зеркально отразить (перевернуть), чтобы он правильно читался на готовом листе бумаги.
Прежде чем создавать собственный дизайн, удалите образец тела.
Шаг 3 — Создайте свой водяной знак
В браузере разверните Конструкцию и выберите вспомогательную плоскость, которая является слоем водяного знака.
Я уже расположил этот самолет на правильной высоте.
Создайте новый эскиз на слое водяного знака и нарисуйте все, что захотите, в качестве водяного знака.
Это может быть:
Текст
Инициалы
Логотип
Простая работа
Геометрические узоры
Если ваш дизайн содержит текст или асимметричный логотип, не забудьте отразить (перевернуть) его перед выдавливанием. Традиционные ф��рмы для изготовления бумаги используют перевернутые водяные знаки, поэтому готовый водяной знак правильно читается на готовом листе.
Завершите эскиз и выдавите его на 3 мм.
Ваша форма теперь готова к экспорту и печати.
Вариант 2. Создайте водяной знак в слайсере
Вы можете персонализировать любой из включенных файлов STL прямо в слайсере. Я использую Bambu Studio, поэтому я очень просто расскажу, как я это делаю. Другие слайсеры будут иметь аналогичные инструменты, хотя рабочий процесс может немного отличаться.
Использование текста
Откройте один из прилагаемых STL-файлов пресс-формы.
Выберите «Текстовая фигура» (или нажмите T).
Введите текст.
Выберите свой шрифт.
Перед печатью зеркально отразите текст по горизонтали, чтобы он правильно читался на готовой бумаге.
Отрегулируйте размер, положение и вращение.
Установите Толщину на 3 мм.
Разместите текст там, где вы хотите, чтобы появился водяной знак.
Разрежьте и распечатайте как обычно.
Использование другого STL
Вы также можете использовать другую 3D-модель в качестве водяного знака.
Выберите «Добавить» (⌘ + I на Mac).
Импортируйте STL логотипа, значка или изображения, которое вы хотите использовать.
Если ваш дизайн несимметричен, не забудьте отразить его перед печатью.
Расположите и масштабируйте его там, где вам нужно.
Убедитесь, что его толщина составляет 3 мм.
Срез

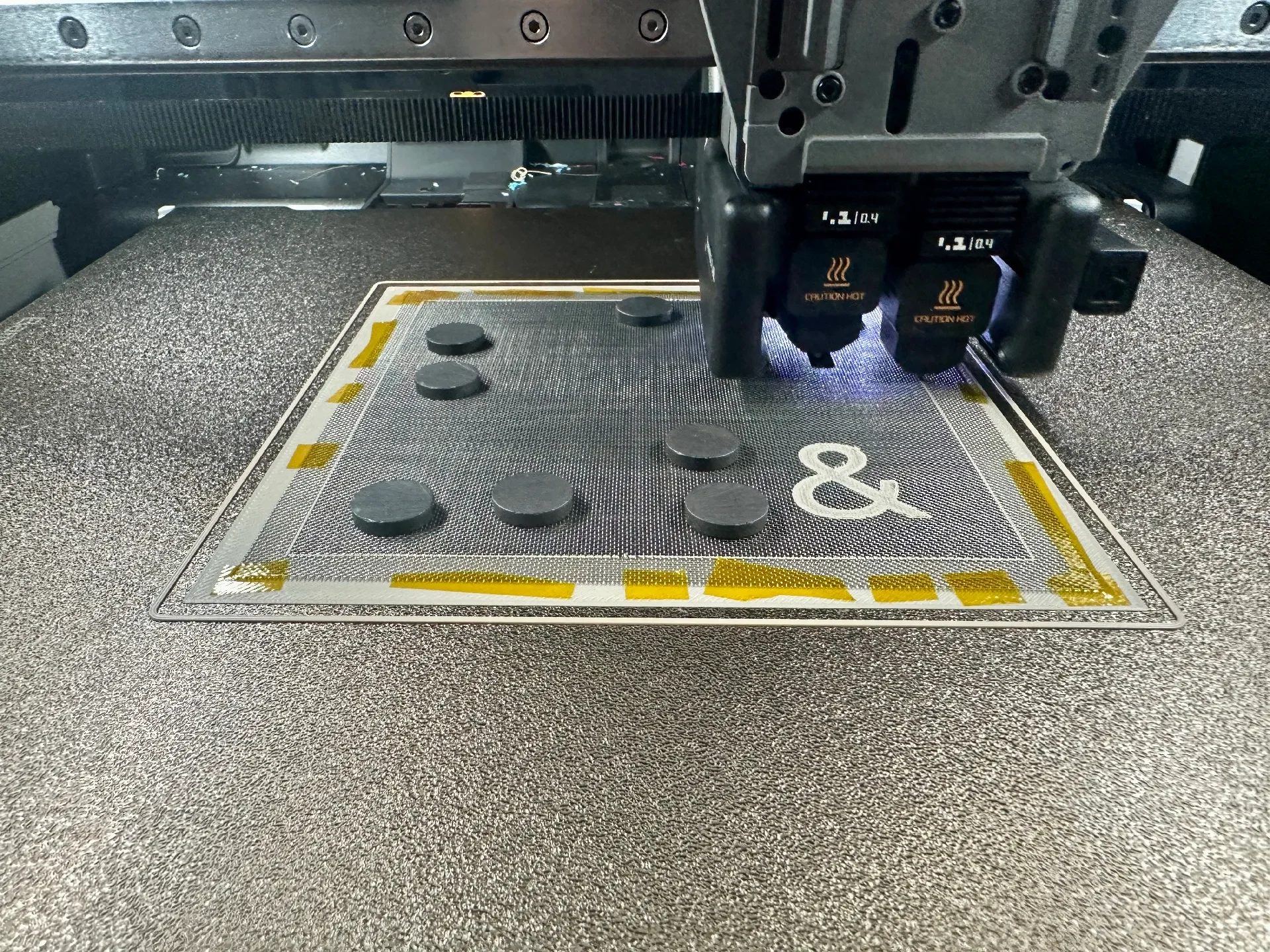

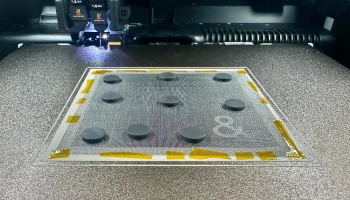

Высота водяного знака и слой паузы

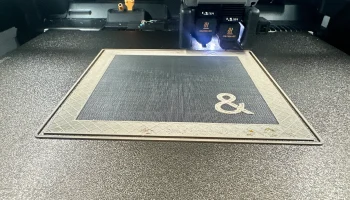

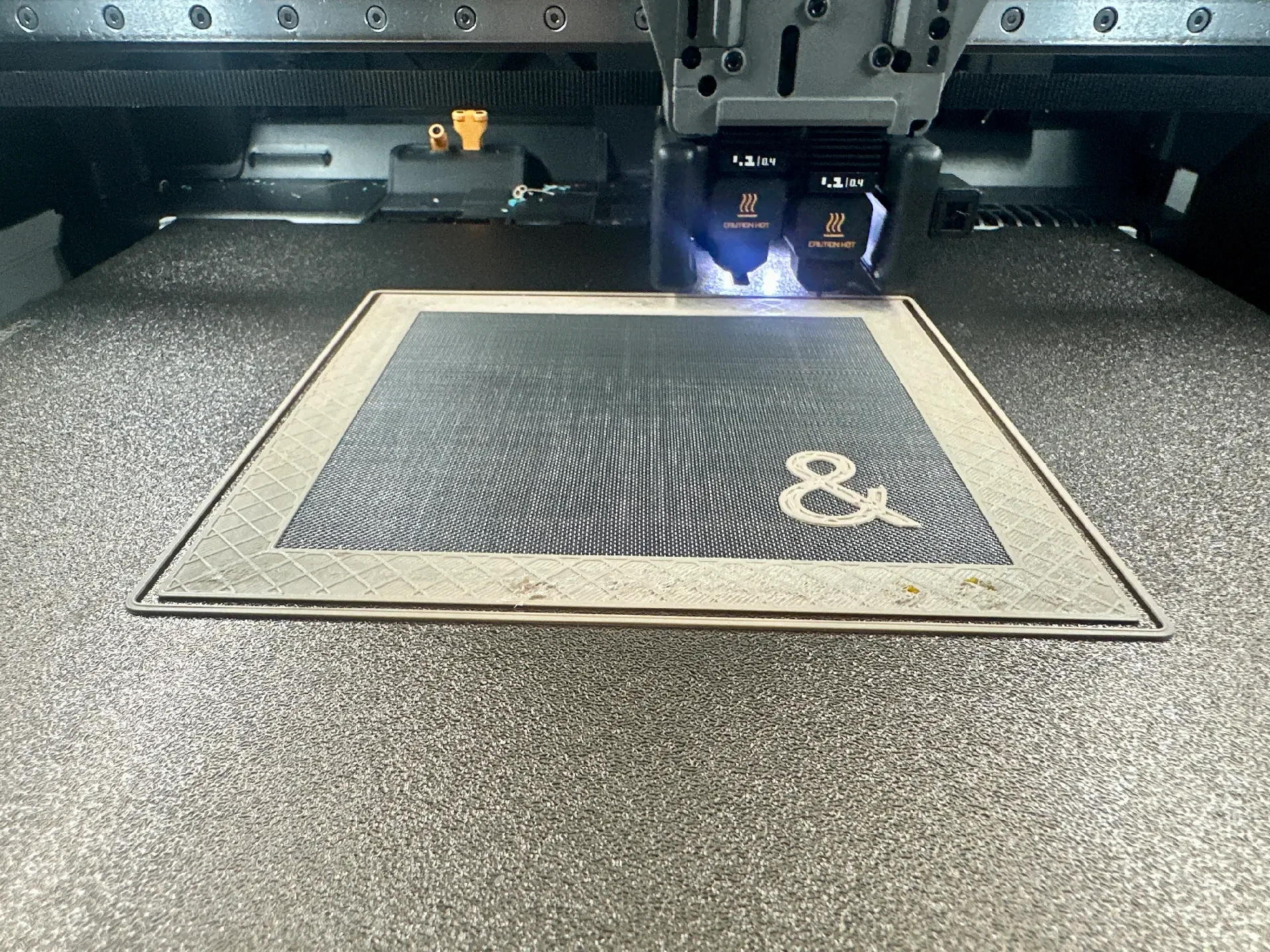

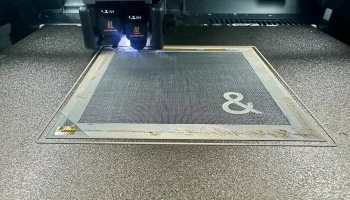

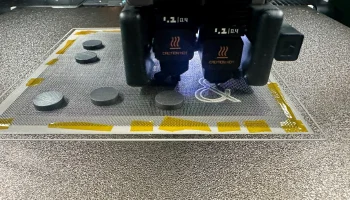

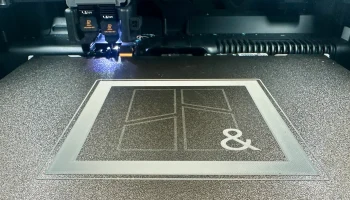

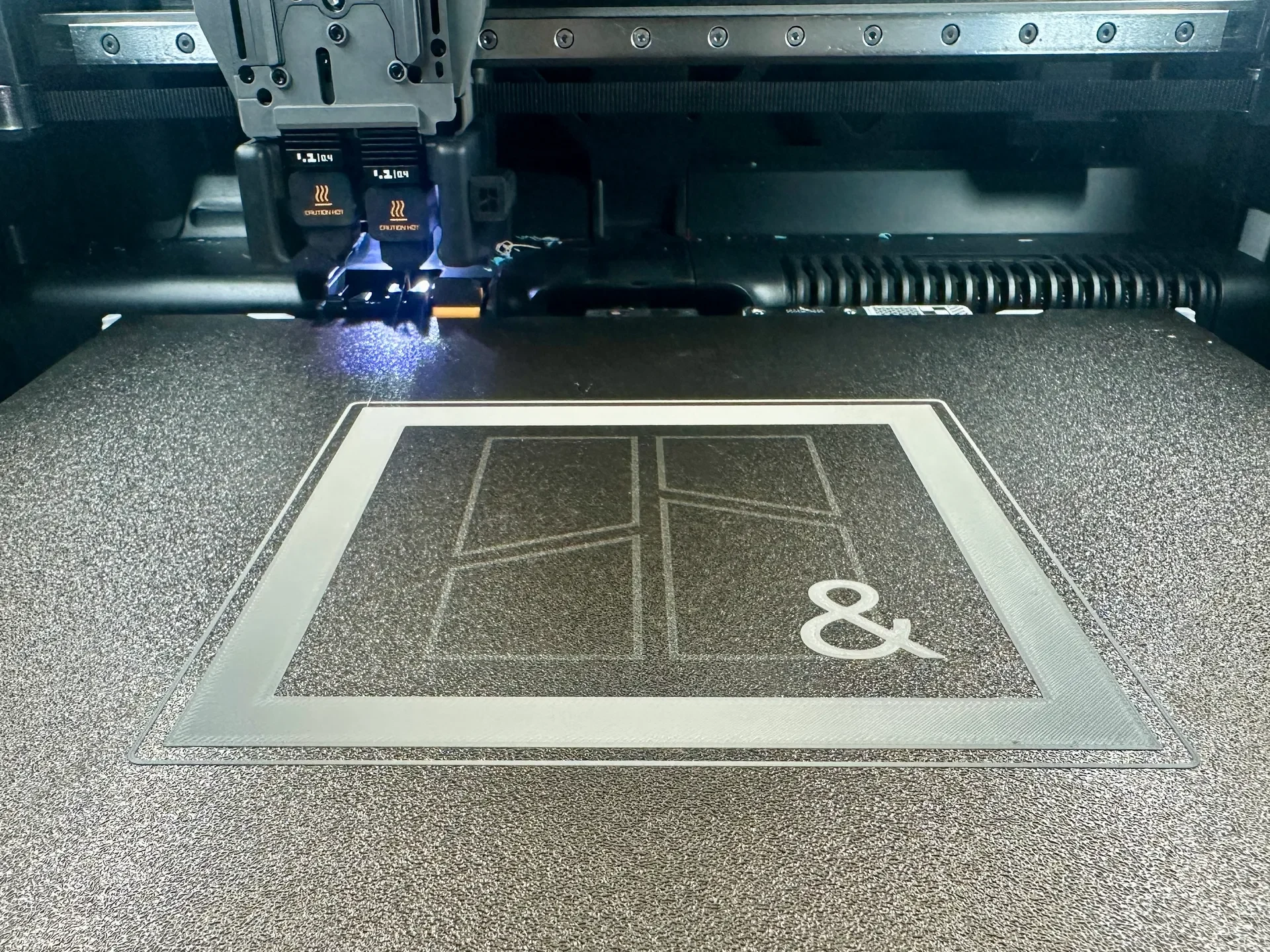

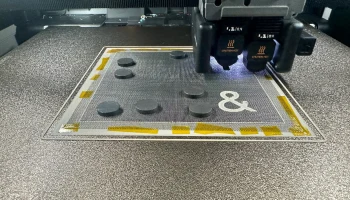

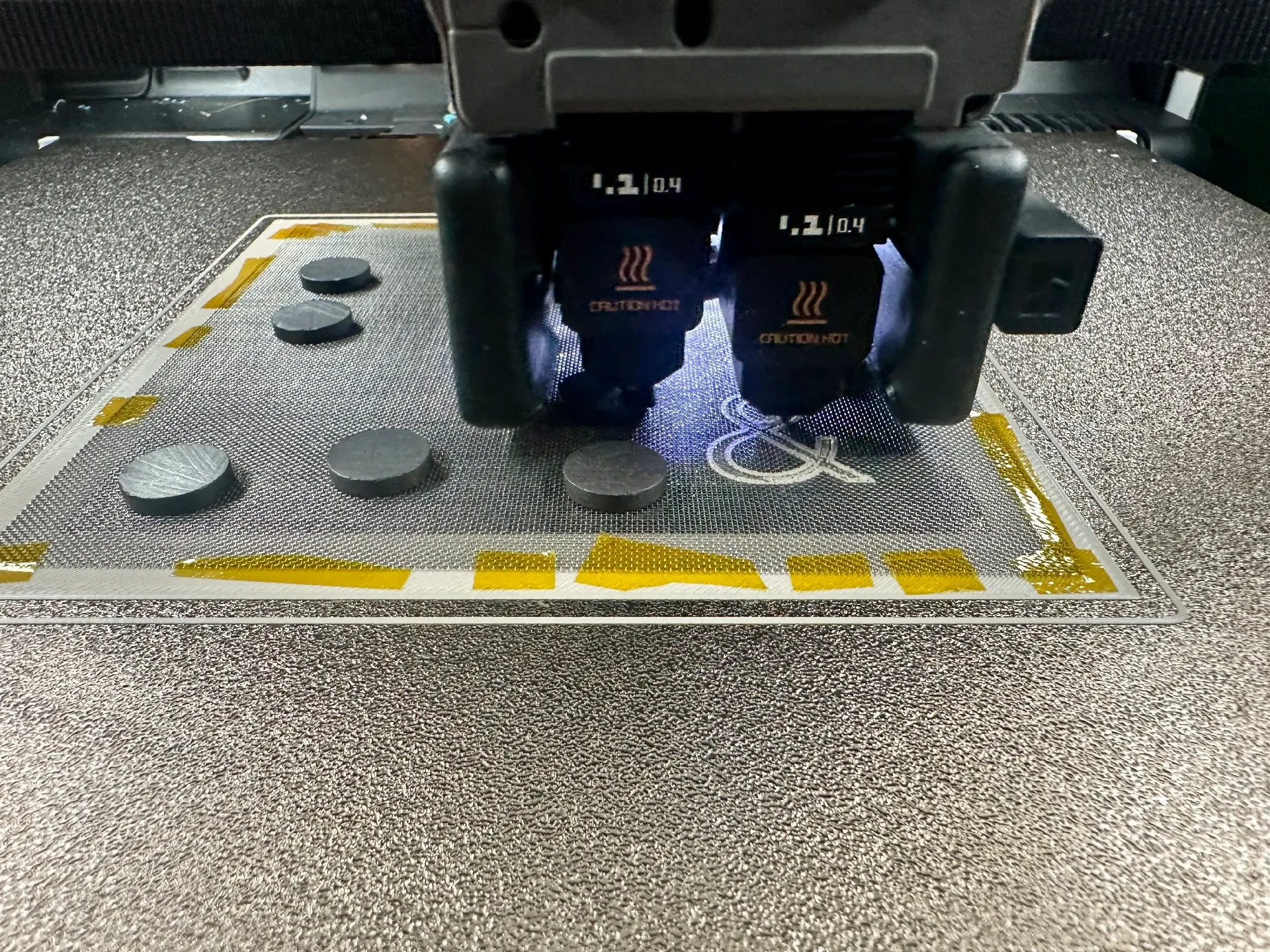

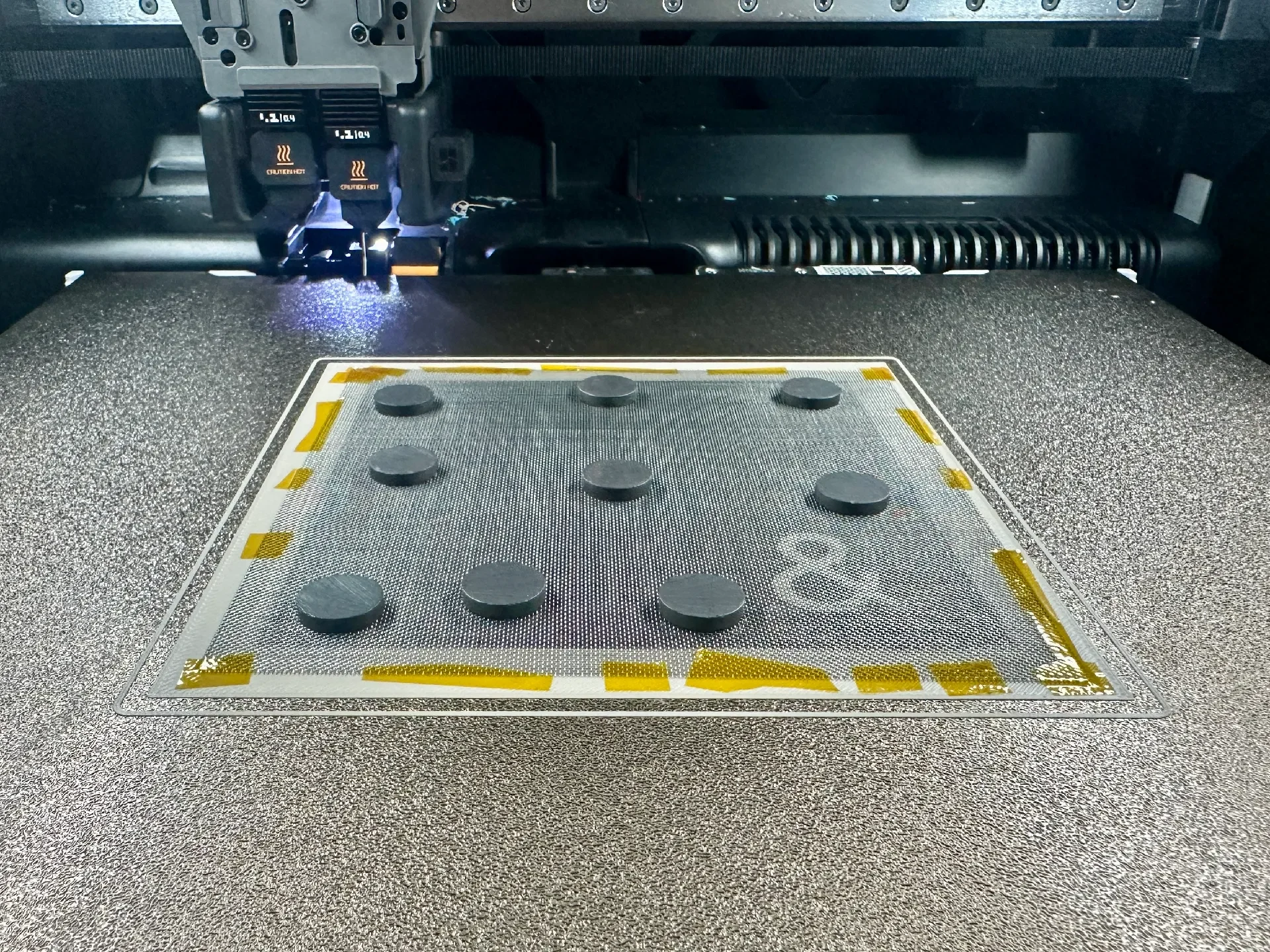

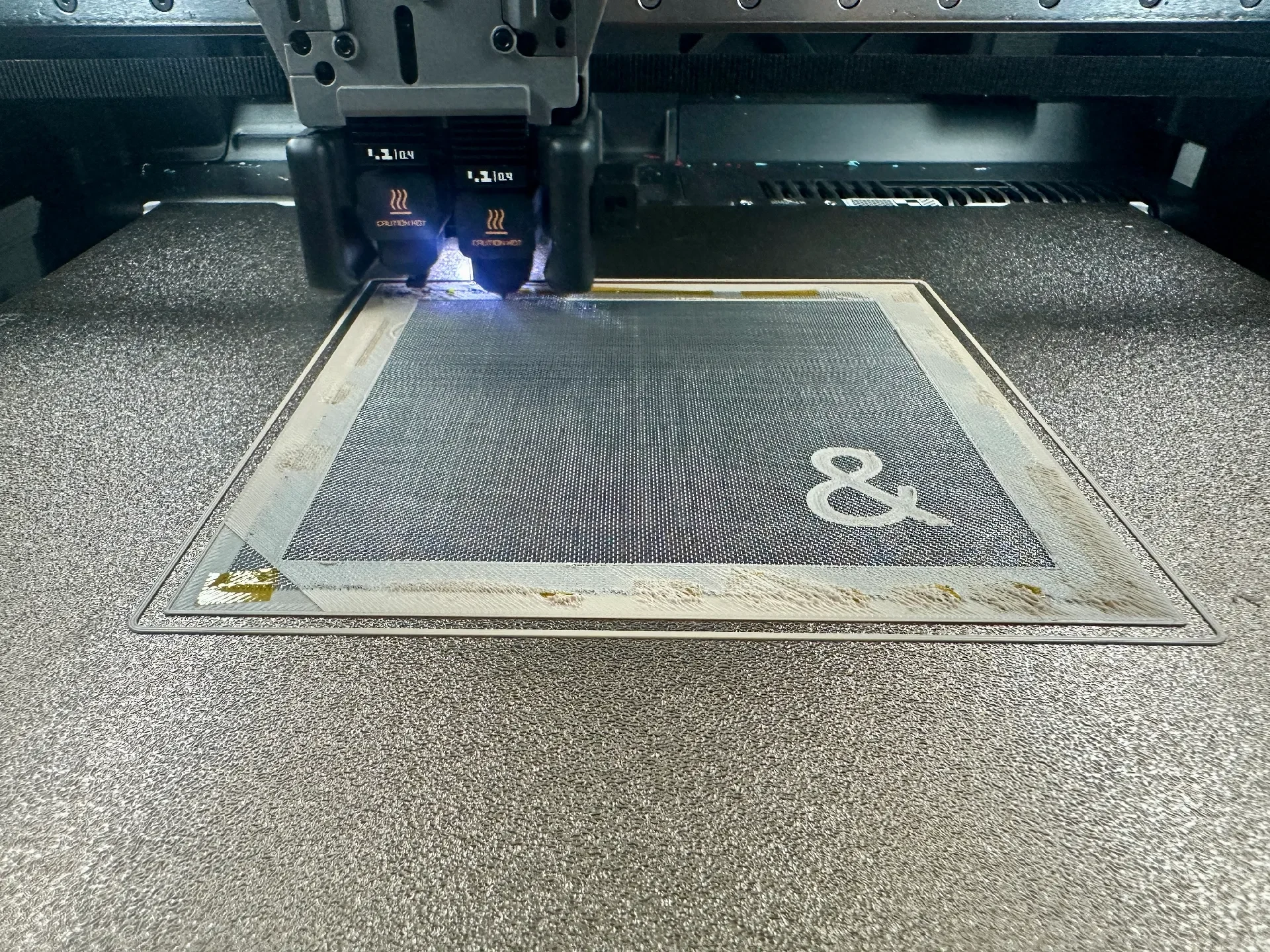

Водяной знак располагается на печатной платформе, и в него встроена сетка.
