Настраиваемая решетка вентилятора/сетчатый фильтр

Загрузить мой проект сthingiverse, так какthingiverse превратился в мусор!

Резюме

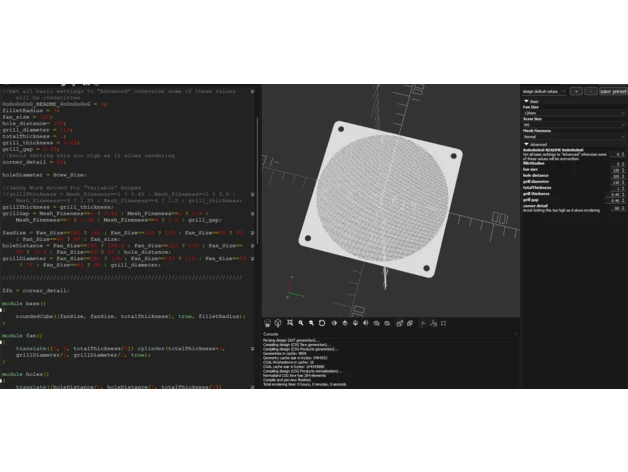

Мне понравился сетчатый фильтр Wafflecart, он отлично справляется с пылеудалением, но я хотел использовать его для 80-мм вентилятора, поэтому решил просто смоделировать его как настройщик OpenCAD, чтобы каждый, независимо от навыков моделирования, мог иметь собстве��ный пылевой фильтр для своего компьютера (или другого проекта).

Используйте высоту слоя 0,2 мм.

Попробуйте более грубую «Тонкость сетки», если первый слой сливается и прекращает поток воздуха.

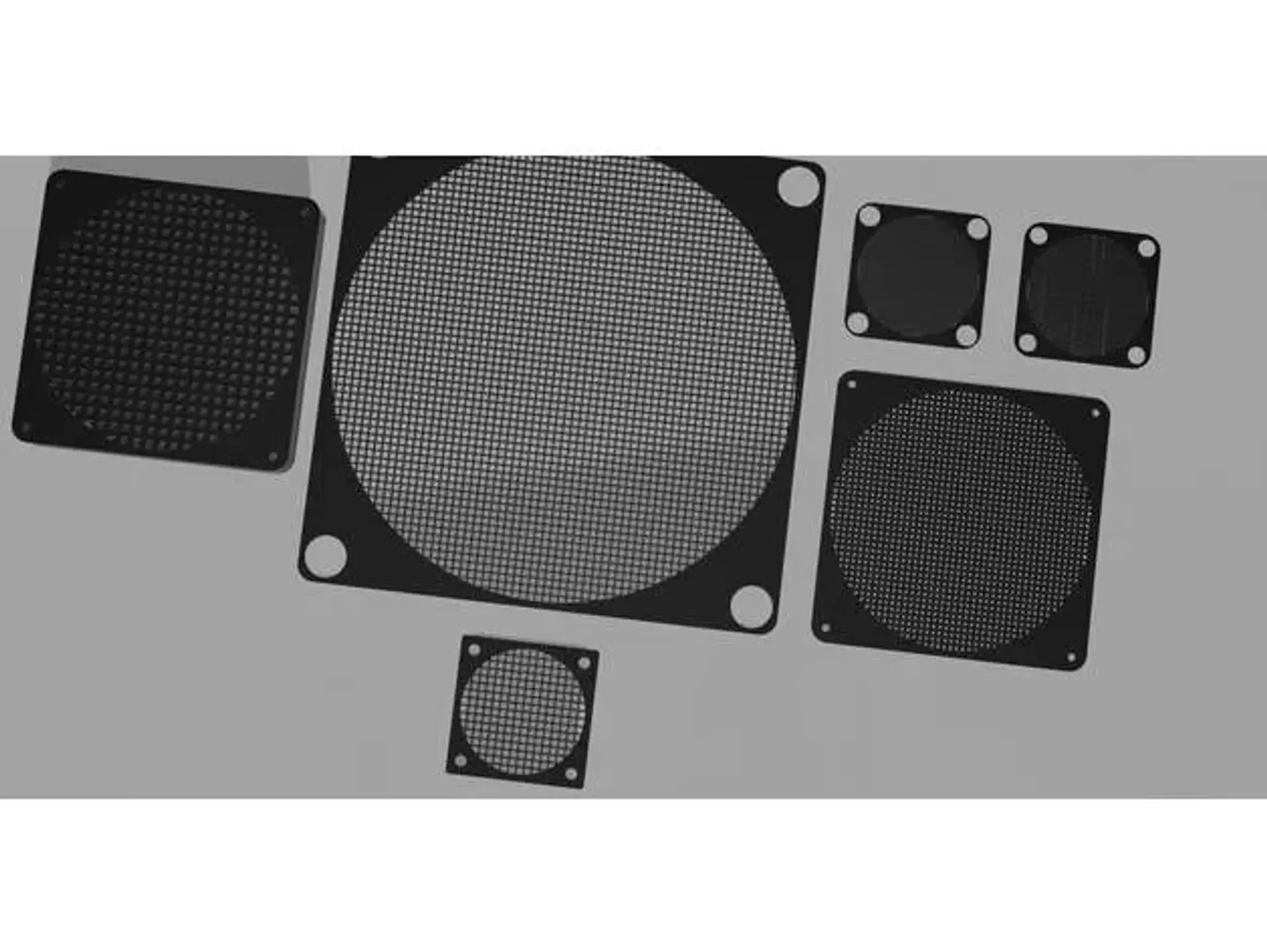

Отверстия расположены в стандартных местах для каждого размера вентилятора (например, на расстоянии 105 мм для вентилятора диаметром 120 мм).

Если вентилятор, для которого вам нужен фильтр, не включен в базовую настройку, есть расширенные настройки, которые помогут вам создать любую решетку для вентилятора, которую вы захотите.

Не пытайтесь сгенерировать что-либо более 80-миллиметрового вентилятора с помощью настройщикаthingiverses, поскольку количество маленьких объектов, созданных при нормальной или даже грубой «точности сетки», настолько велико, что их будет сложно отрисовать, вместо этого загрузите и используйте Openscad напрямую!

Если вам нужна помощь или вы хотите добавить какие-либо функции, просто дайте мне знать, и удачной печати! :)

Ремикс из дизайна вафельных тележек
