K1TDG LAB599 Аккумулятор TX-500 - 5000 мАч или 3000 мАч
ОБНОВЛЕНИЕ 2: Я продаю Версия на 5000 мАч с зарядкой USB-C и настройкой позывного в моем магазине ETSY:

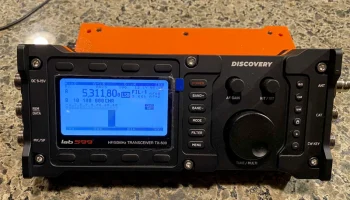

ОБНОВЛЕНИЕ 1: Я только что загрузил новую версию корпуса емкостью 5000 мАч, который позволит радио стоять под удобным углом для просмотра экрана.

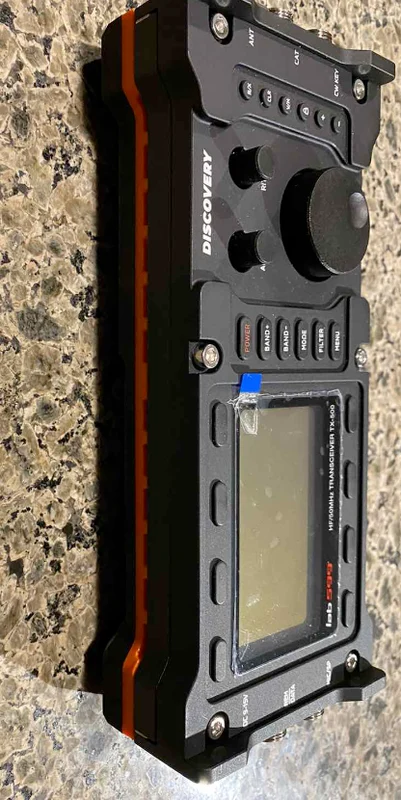

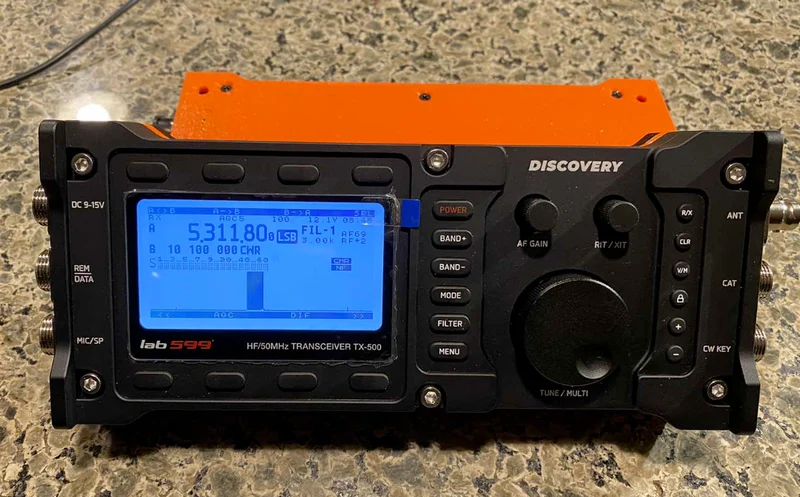

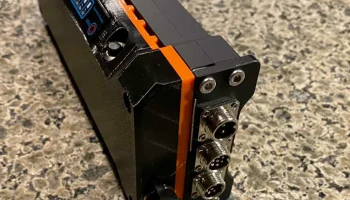

Этот проект позволит вам собрать аккумулятор для радиостанции LAB599 TX-500.
Используемые аккумуляторы — аккумуляторы LIPO от Amazon.
ПРИМЕЧАНИЕ. В ЭТОМ ПРОЕКТЕ НЕ ИСПОЛЬЗУЮТСЯ ЯЧЕЙКИ 18650!
Аккумулятор емкостью 5000 мАч обычно используется в радиоуправляемых автомобилях и самолетах.
Аккумуляторы емкостью 3000 мАч обычно используются в электронных проектах.

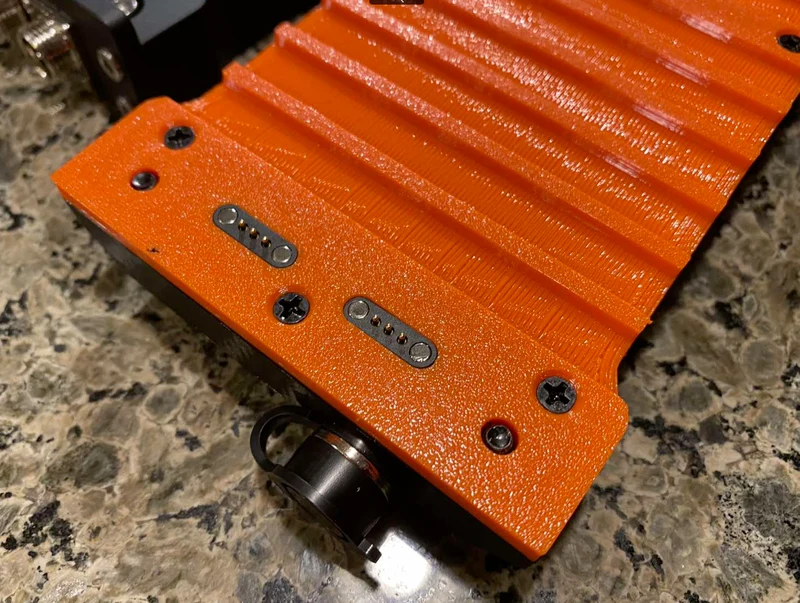

Выбор контактов POGO — использовать адаптер контактов POGP, приобрести только контакты и вставить их в адаптер, ИЛИ купить настоящий 3-контактный магнитный разъем POGO, который подойдет.
В комплект поставки входят обе задние части: одна для адаптера POGO Pin, сделанного вручную (вами), а другая — для сборного узла штыря POGO.
БОМ..:
Обычное..:
Резьбовые вставки с термофиксацией 7 x 3 мм.
Винты с потайной головкой 6 x 3 x 10 мм.
Винт с потайной головкой 7 x 3 x 12 мм.
1 х мини-кнопочный переключатель с фиксацией
www.amazon.com/dp/B07XT6K5B8

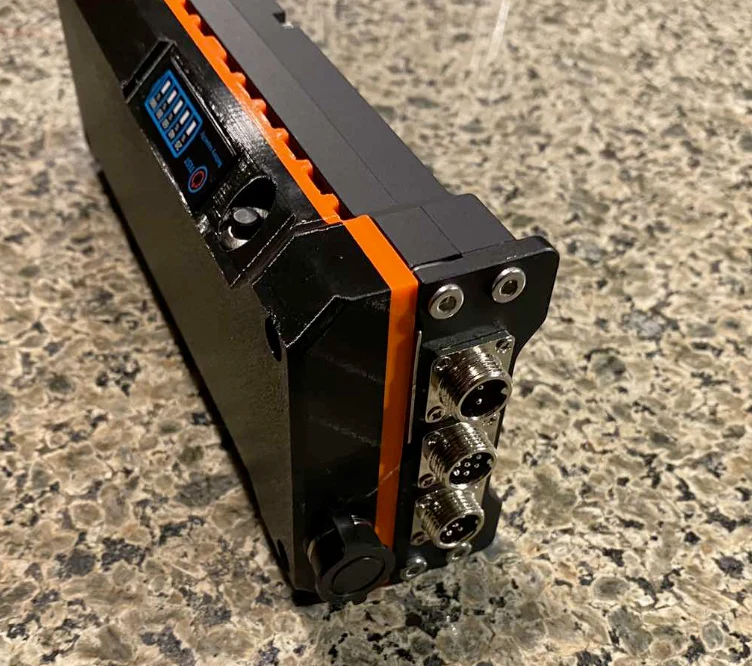

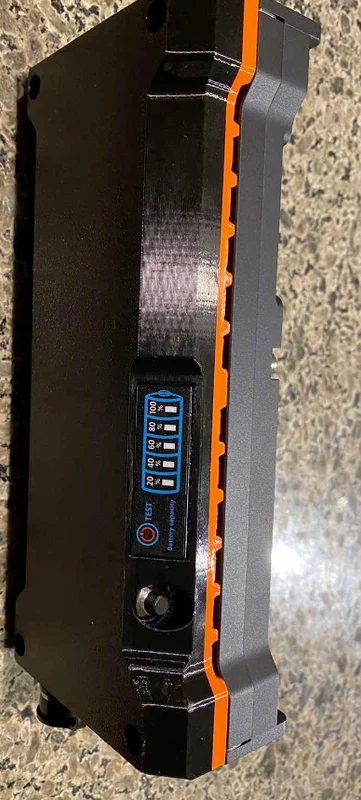

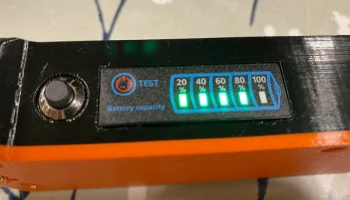

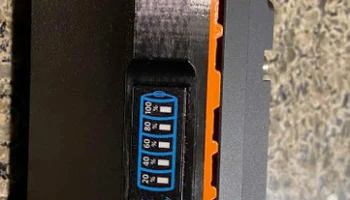

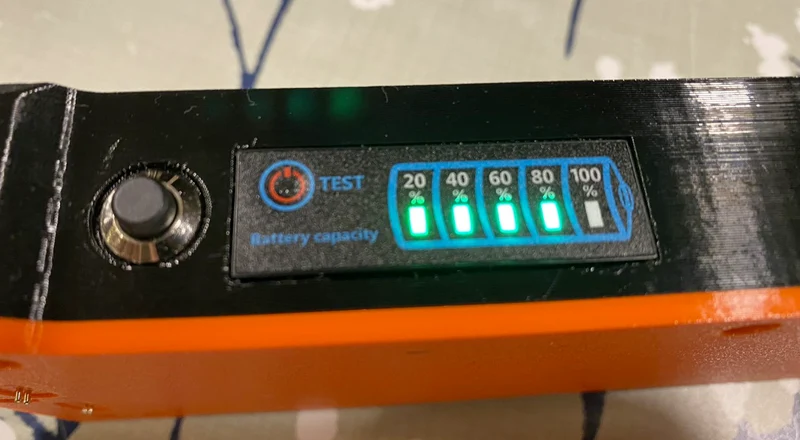

1 х измеритель заряда батареи — 2S-8S DC5-30V 12V/24V светодиодный индикатор заряда литиевой батареи
www.amazon.com/dp/B0BWMT2KBZ
1 x BMS 3S 12V 10A Защита литиевой батареи/зарядное устройство
www.amazon.com/dp/B07J9NXQ6W

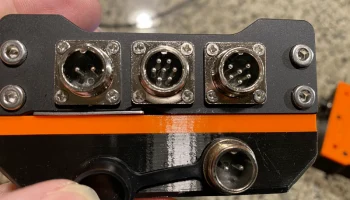

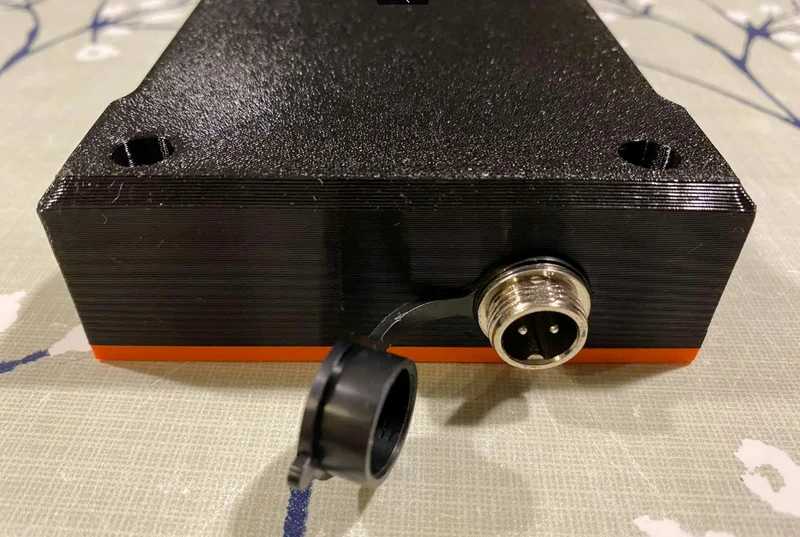

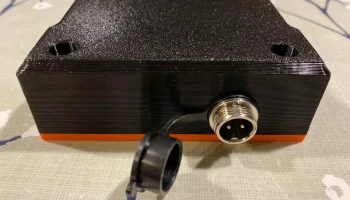

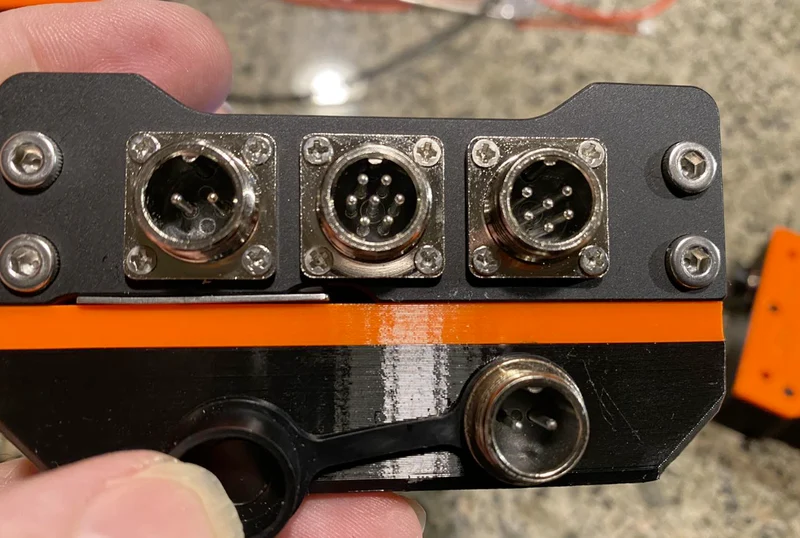

1 x GX12 2-контактный металлический круглый металлический авиационный разъем для панели
www.amazon.com/dp/B089YT6LFN
5000 мАч..:
1 х 3S 5000 мАч Lipo аккумулятор 11,1 В 50C
www.amazon.com/dp/B06XNTHQRZ
3000 мАч..:
3 литий-полимерных аккумулятора 3,7 В, 3000 мАч
www.amazon.com/dp/B0B3MPX6RX

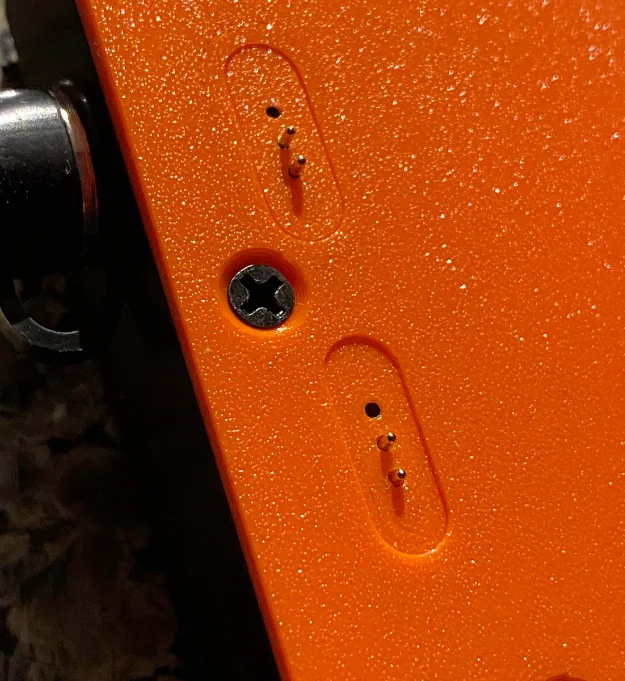

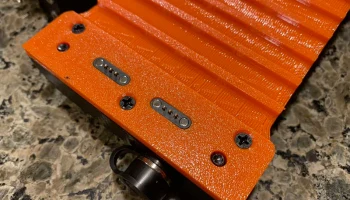

Пины POGO или адаптер POGO?
Либо возьмите необработанные булавки..:
Позолоченные пружинные штыри Пого наперстка зондируют высоту Дя 2мм 7,5мм
www.amazon.com/dp/B0BJPMWW5J
Или 3-контактный адаптер POGO...:
Подпружиненный магнитный разъем Pogo Pin, 3 положения, тангаж 2,3 мм
www.amazon.com/dp/B0BN3HS7JF
Наконец, вам понадобятся шестигранные болты 4 x 4 мм, чтобы прикрутить корпус к задней части радиостанции. Для корпуса емкостью 3000 мАч потребуются болты диаметром 20 мм, а для корпуса емкостью 5000 мАч — болты диаметром 25 мм.
СКОРО ДОБАВЛЮ ЭЛЕКТРИЧЕСКУЮ СХЕМУ И ИНСТРУКЦИИ.
ПРИМЕЧАНИЕ. Это НЕ партнерские ссылки.
