Background

Мне нужен был способ организовать свои электроинструменты, поэтому я разработал вешалки для их крепления к металлической перфорированной стене, которую я получил от HBM.

К сожалению, это не стандартный рисунок перфорированной доски, но если у вас уже есть перфорированная доска такого типа и вы используете зеленые инструменты Ryobi/Bosch, это для вас!

Распечатать инструкции

Для достижения наилучших долгосрочных результатов используйте жесткий, но экологически устойчивый материал, такой как PETG, PCTG или ASA.

Это общие рекомендации/настройки для печати;

Ориентирован на печать, как предусмотрено

Порядок стен внутренняя-наружная или внутренняя-наружная-внутренняя для надежных свесов.

Высота слоя 0,2 мм+ для прочности

5+ стен/сверху/снизу для прочности

15%+ гироид или кубическое наполнение для прочности

Никаких опор, вместо этого сначала настройте свесы.

Никаких полей (если только у вас нет проблем с прилипанием, но я напечатала свою на постельном белье, так что с вами все будет в порядке)

Если вы планируете повесить на него действительно тяжелые инструменты, вы можете использовать больше стен или увеличить заполнение.

Вам нужно будет распечатать два соединителя крепления для каждого крепления.

Необходимые материалы

Держатели батарей не требуют дополнительных материалов.

Для крепления инструмента вам понадобится:

4 нагревательных вставки m3x5x4

4 болта m3x6 мм

Инструкции по установке

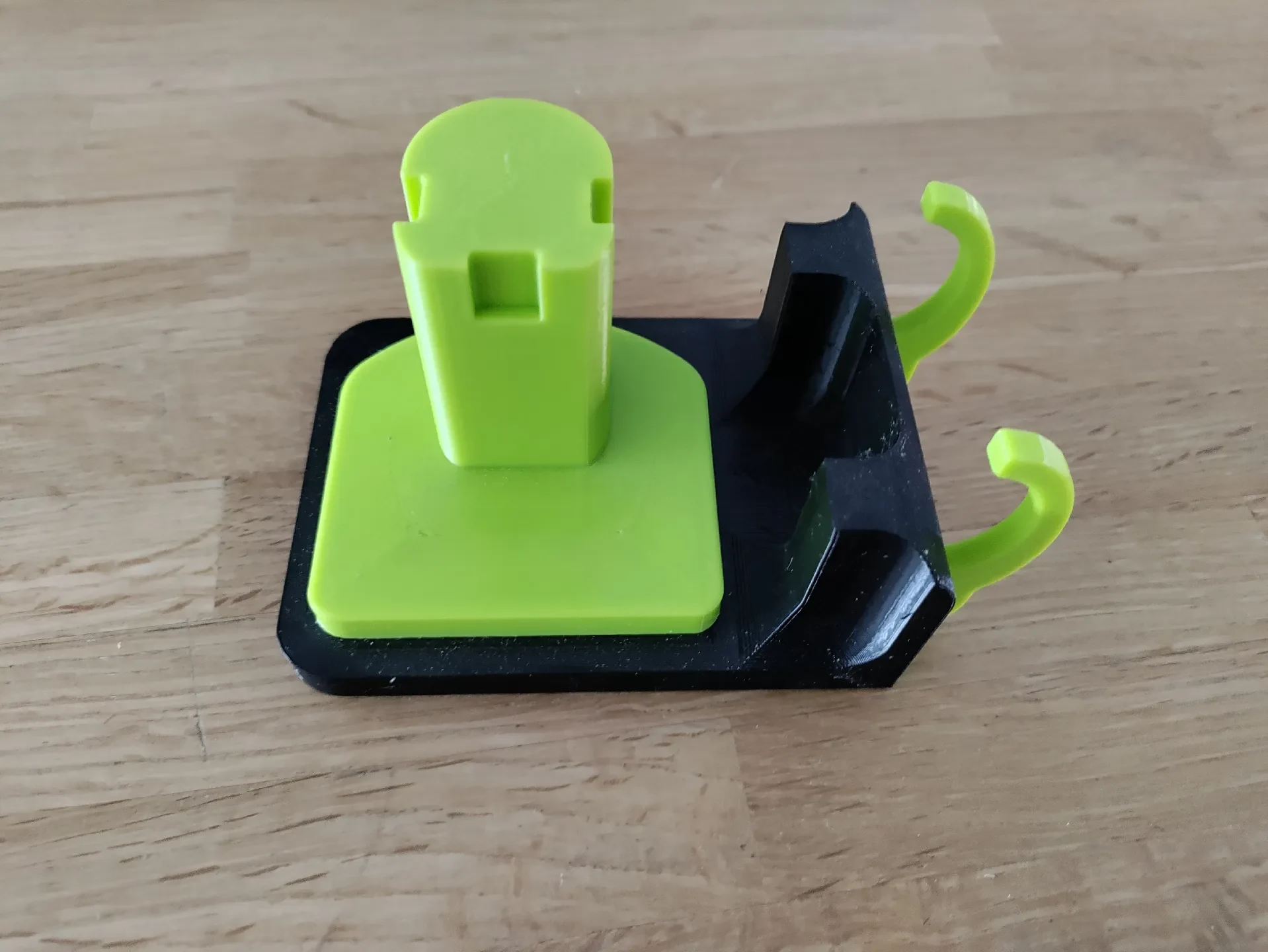

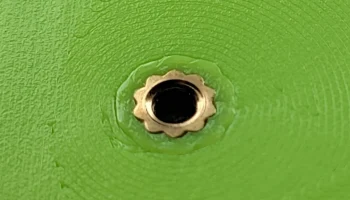

Для крепления инструмента сначала необходимо установить нагревательные вставки в надстройку инструмента снизу.

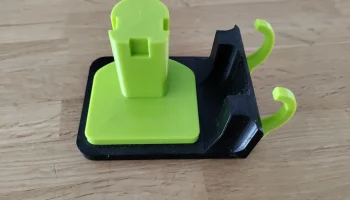

После этого вы можете расположить его влево или вправо на универсальном креплении и собрать с помощью четырех болтов.

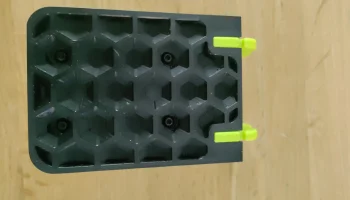

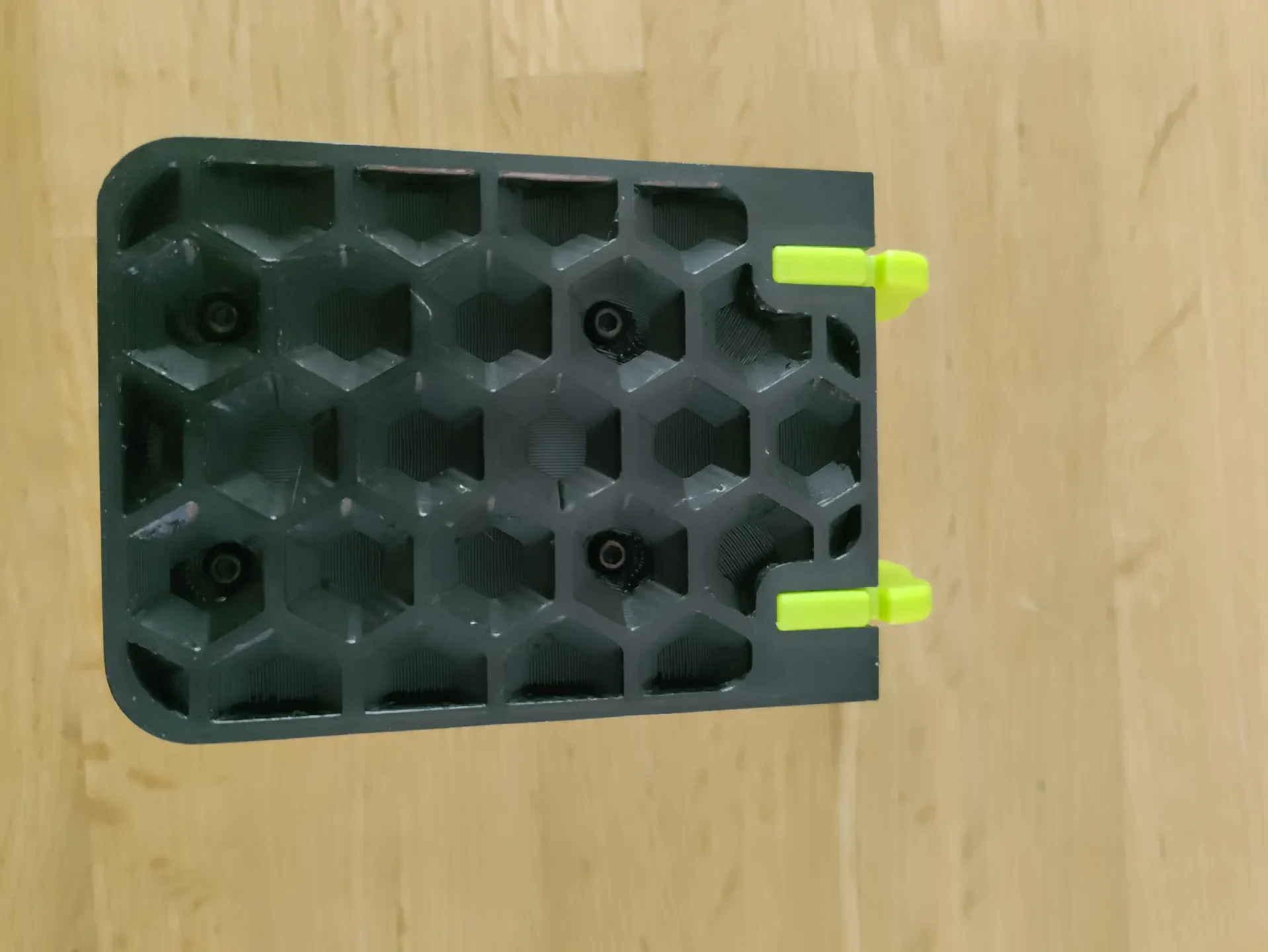

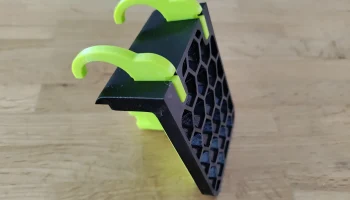

Для всех креплений у вас должна быть возможность вставить разъемы крепления снизу, они должны полностью выходить наружу, из-за дефектов печати или усадки они могут немного заедать, не бойтесь прикладывать немного силы.

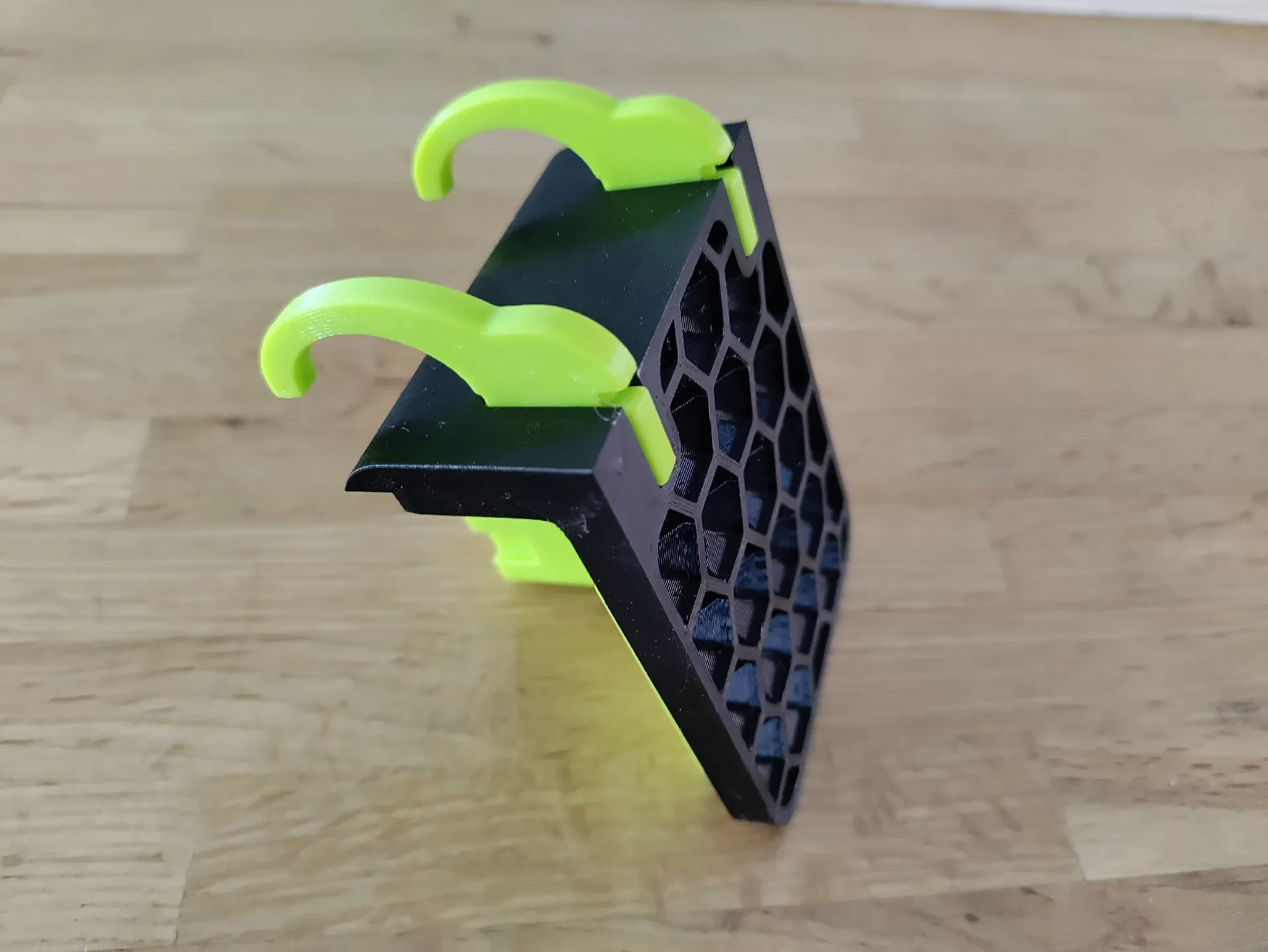

Чтобы повесить их на перфорированную доску, наклоните крепление назад и вставьте крючки в замочные скважины, затем наклоните его вперед и сдвиньте вниз, чтобы закрепить на месте.

Примечания

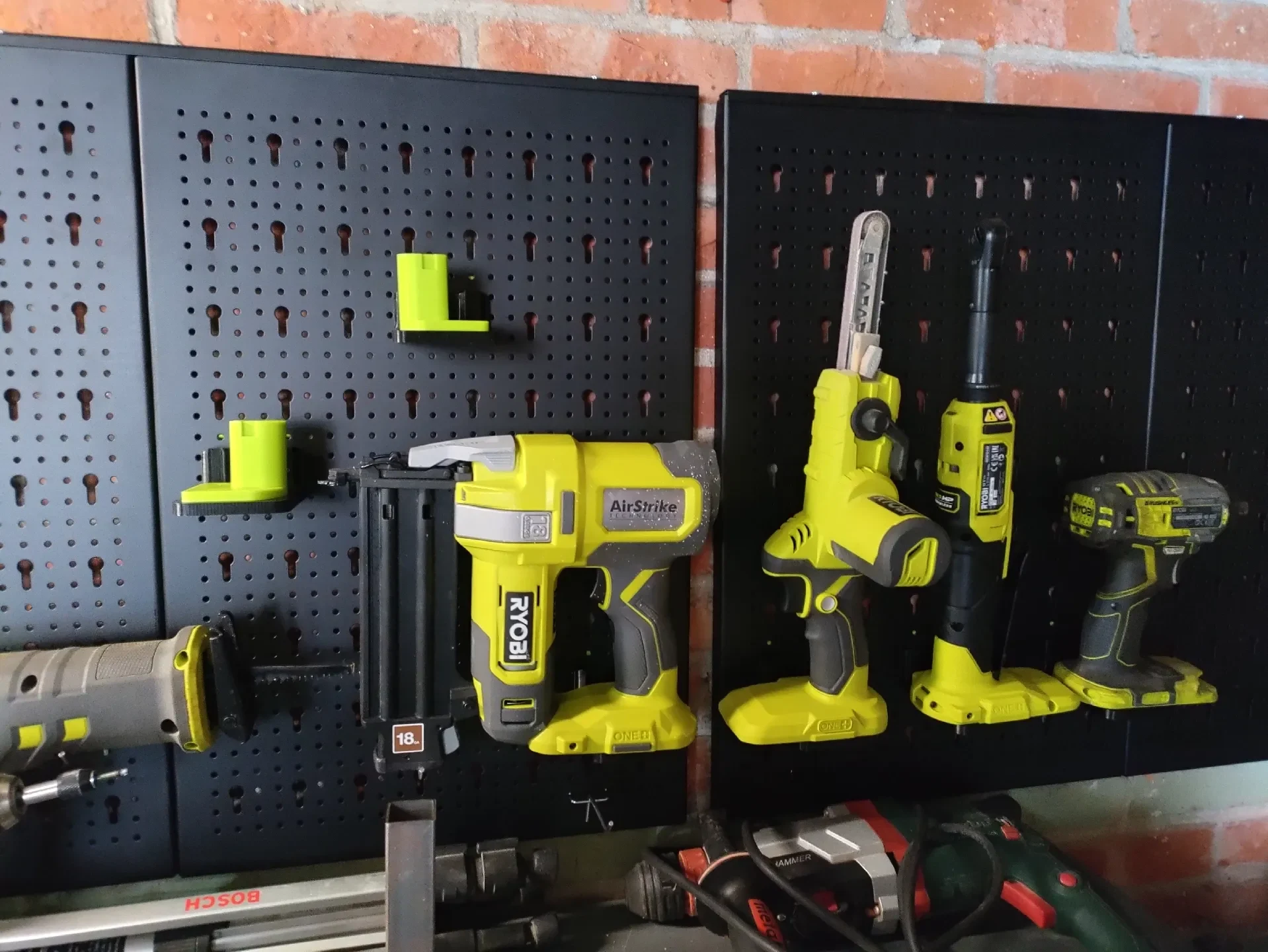

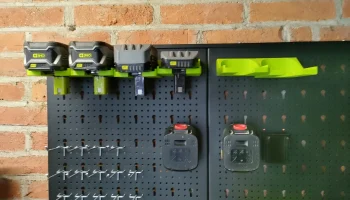

Я обновлю это в свое время, но пока не успел сделать больше вариантов, на рисунках показаны модели на разных стадиях разработки, так что ожидайте, что с вашей стороны все будет выглядеть более последовательно.

Если вас интересует сама перфорированная доска, я взял ее отсюда; www.hbm-machines.com/nl/p/hbm-stalen-gereedschapswand-met-18-haken
