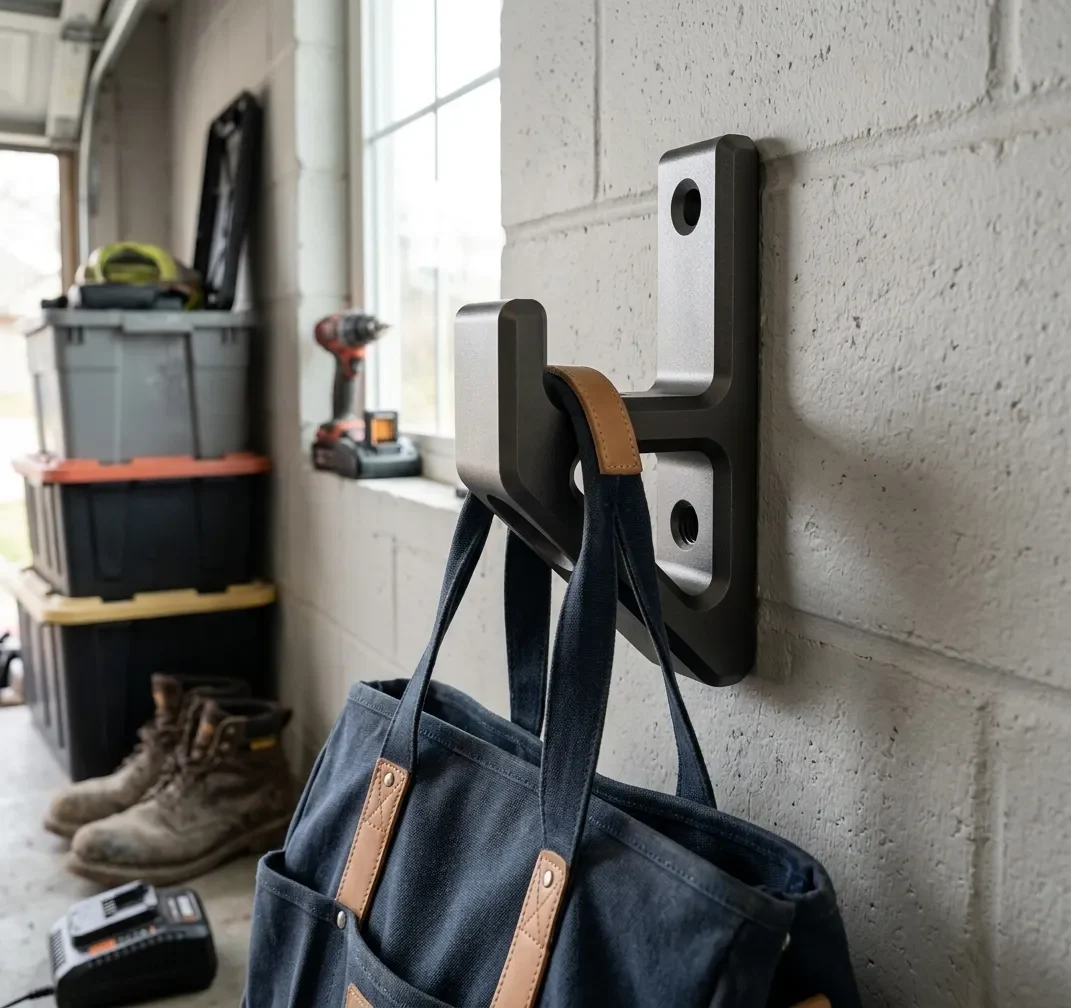

Настенный крючок для тяжелых условий эксплуатации

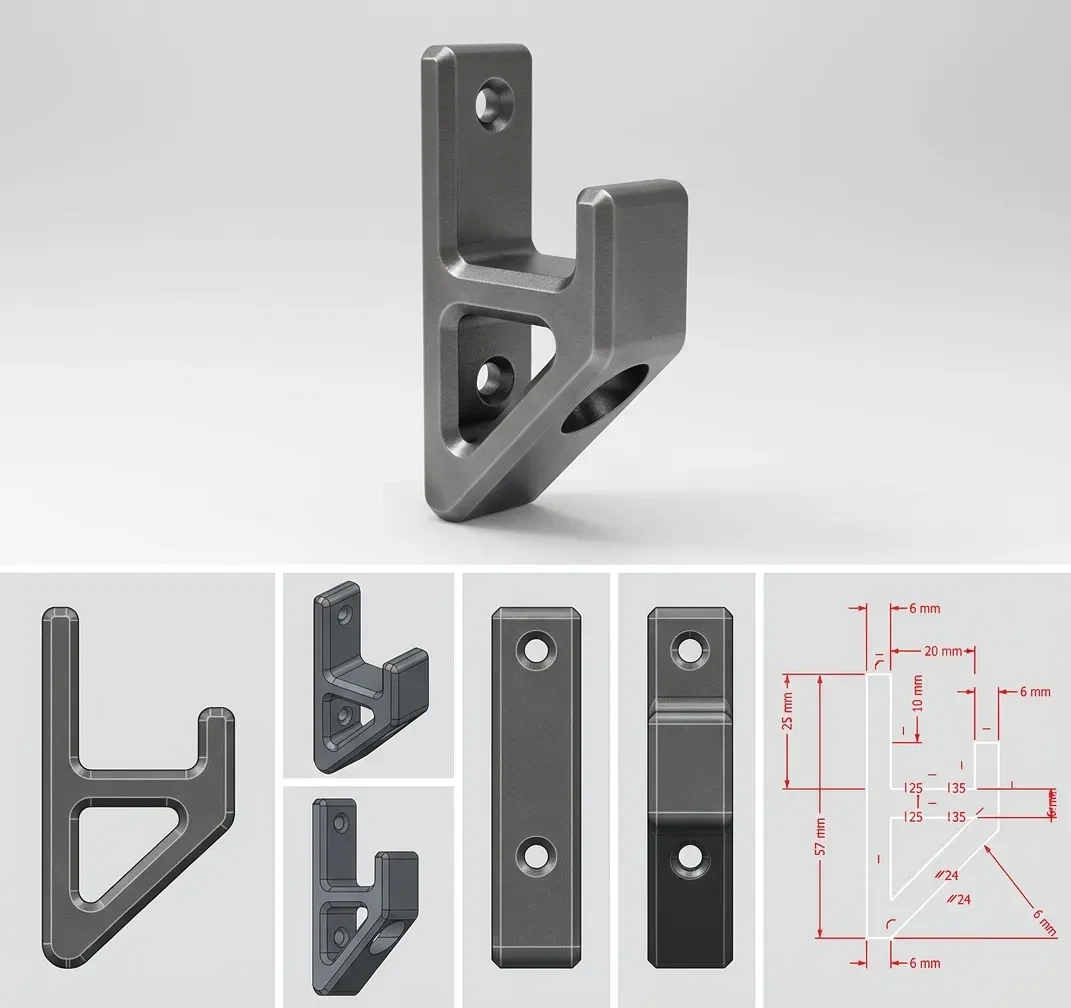

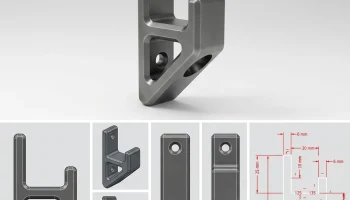

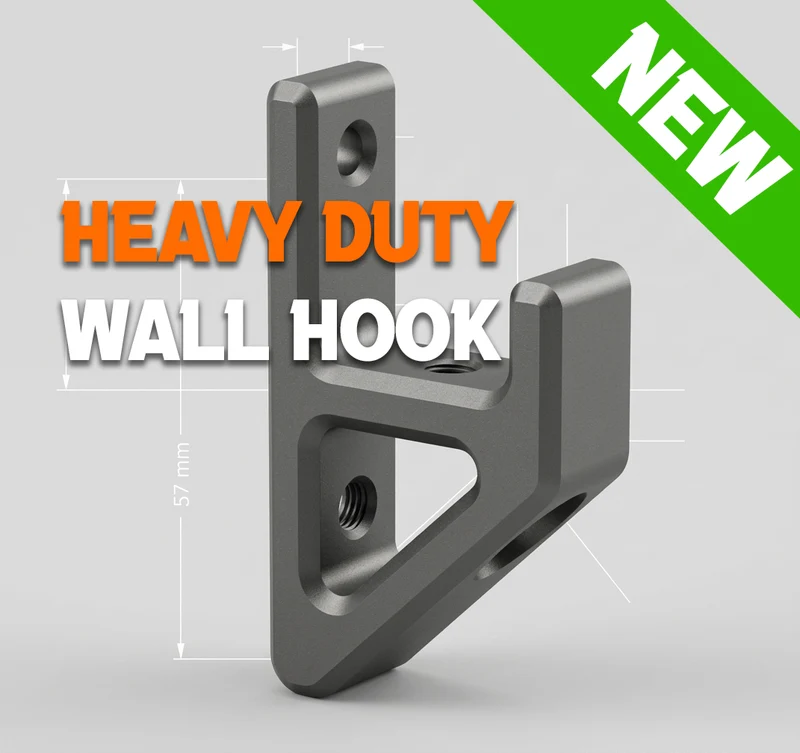

Профиль кронштейна/крючка (чертеж и размеры в 2D CAD)
Эта модель оснащена специальным функциональным профилем кронштейна/крючка, обеспечивающим прочность, стабильность и простоту 3D-печати. Он включает в себя усиленную диагональную распорку и точные размеры крепления/канала.
Технические характеристики и размеры
Общая высота: 57 мм
Толщина базовой стенки: 6 мм (задняя стенка)
Смещение нижнего основания: 6 мм
Ширина верхней кромки: смещение 6 мм (расстояние канала до внешней кромки 20 мм)
Глубина канала/перепад: верхняя внутренняя ступенька 10 мм.
Высота крючка: передний вертикальный упор 6 мм.
Внутренняя ширина проема: внутренняя секция 25 мм / общий вылет канала 35 мм.
Толщина стенки диагональной распорки: 6 мм, равномерная угловая опора
Рекомендуемые настройки печати
Ориентация: печатайте на боковой стороне, чтобы максимизировать прочность линий слоев вдоль горизонтального пути нагрузки и наклонной опоры.
Заполнение: 20-30 % (для функциональной поддержки рекомендуется гироид или сетка).
Настенные петли/периметр: от 3 до 4 стен для максимальной жесткости конструкции.
Опоры: Не требуются, если напечатана плоско на боковой стороне.
