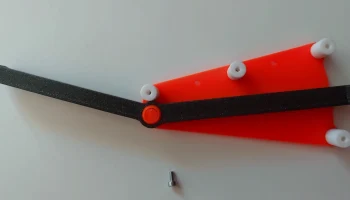

RC-датчик высоты дорожного просвета, простая конструкция...

Указатель дорожного просвета разработан в freecad. Файл по-прежнему в ужасном беспорядке, поэтому я пока загрузил только файлы экспорта. Я напечатал его из PLA, но имейте в виду, что мой уже смещен, потому что солнце деформировало датчики, измеряющие палец (wippe). Так что я настоятельно рекомендую использовать ABS или ASA — хотя бы для пальца. Или даже лучший материал, если вы умеете распечатывать.

Датчик должен быть очень точным в условиях бездорожья, и вам следует проверить его впервые с помощью калибра.

Для сборки я использовал винты диаметром 2,5 мм и длиной 5 мм, но подойдут практически любые маленькие винты.

Вы можете отрегулировать проставки, которые разработаны отдельно, чтобы можно было сверлить отверстия большего размера или даже использовать необычные вставки.

В следующей версии постараюсь перейти на английское наименование деталей!

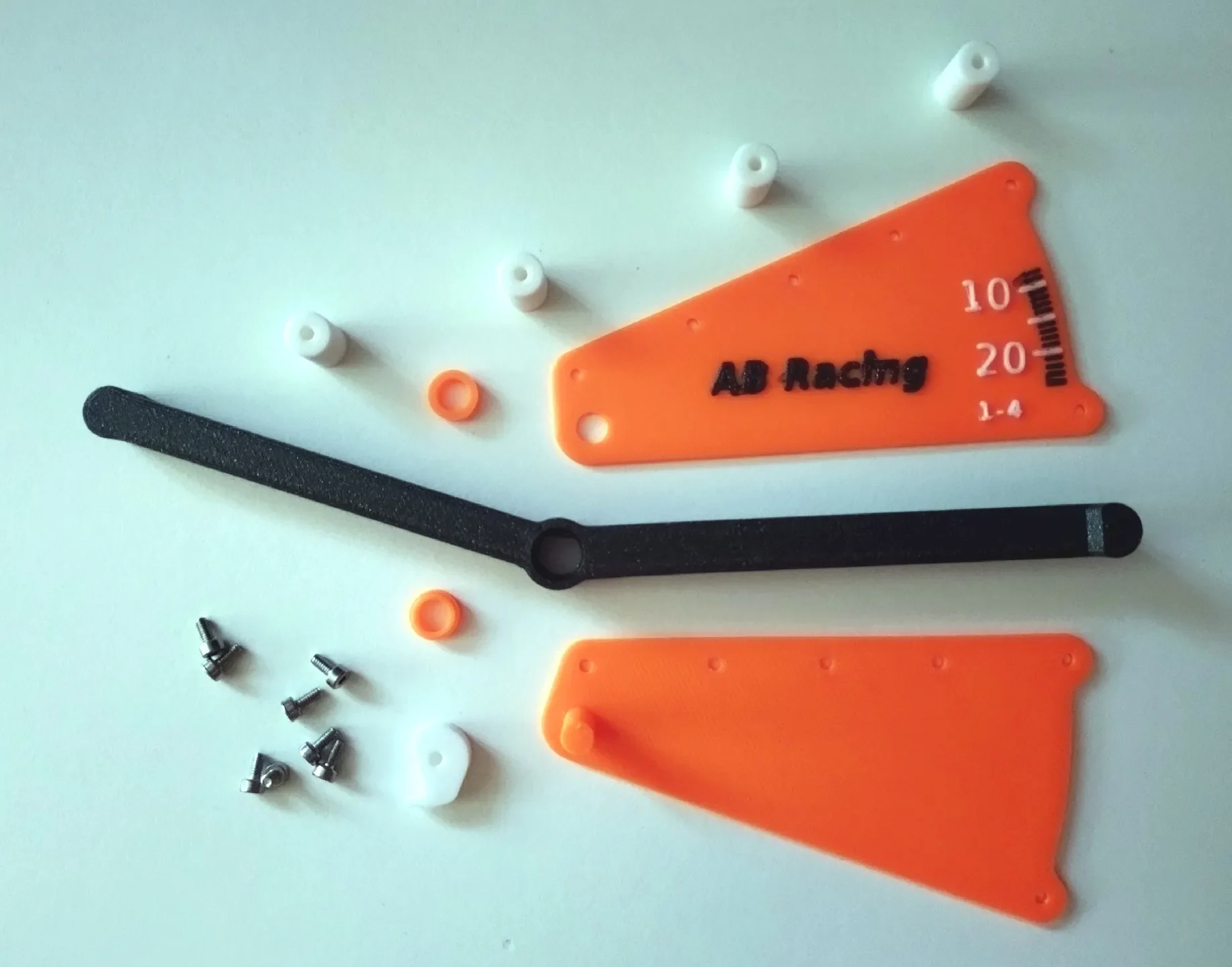

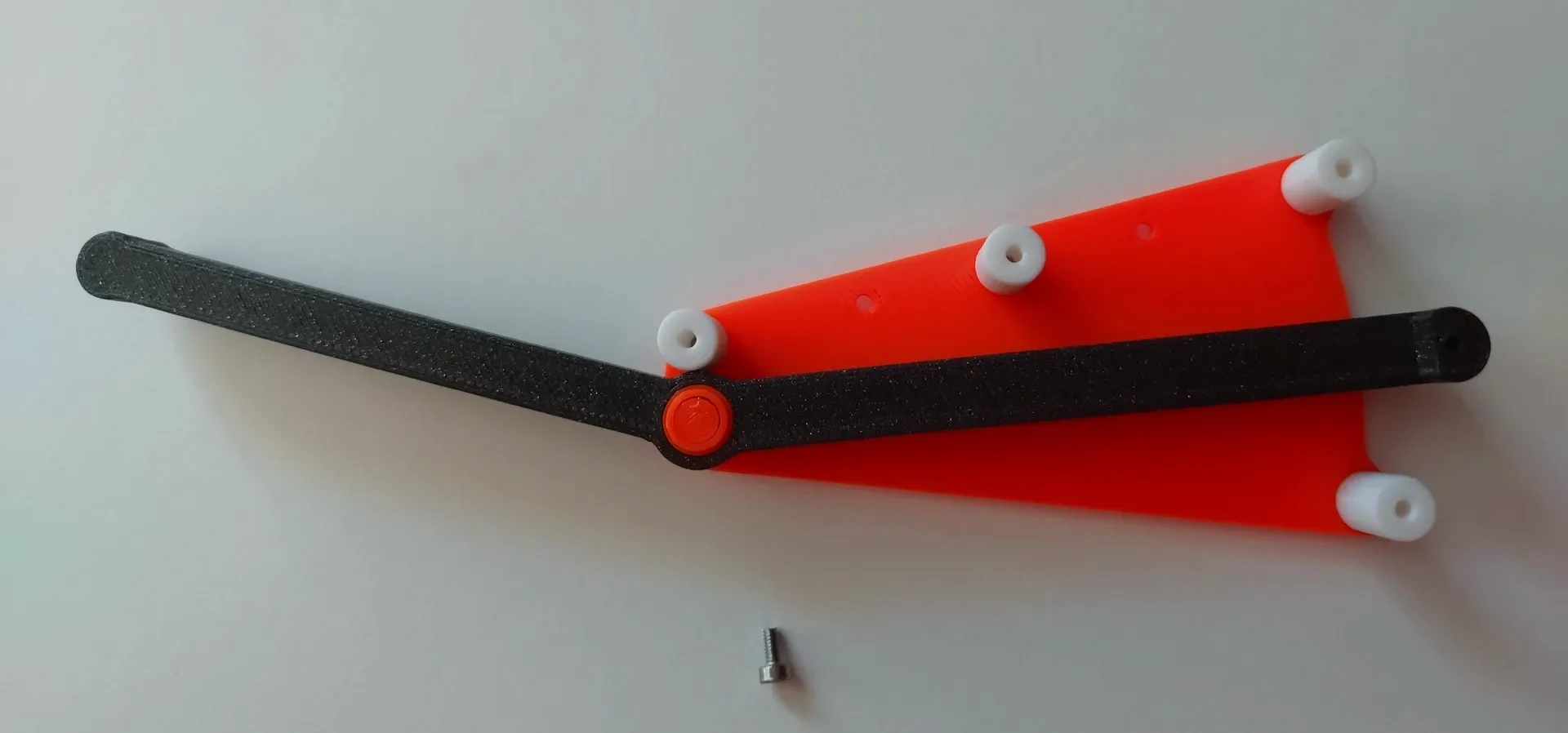

Вам понадобится:

минимум 10 шурупов длиной 2,5мм ~5 или 8мм

распечатайте простую заднюю пластину (звенья Deckel)

распечатайте переднюю панель (плоская версия Deckel-rechts или цветная версия)
(вы можете распечатать простую заднюю панель и использовать маркер для нескольких высот).

напечатайте не менее 4 дистанционных частей

отпечаток одного пальца из ABS или PLA HT (Wippe)

напечатайте 2 «подшипника» фланшем

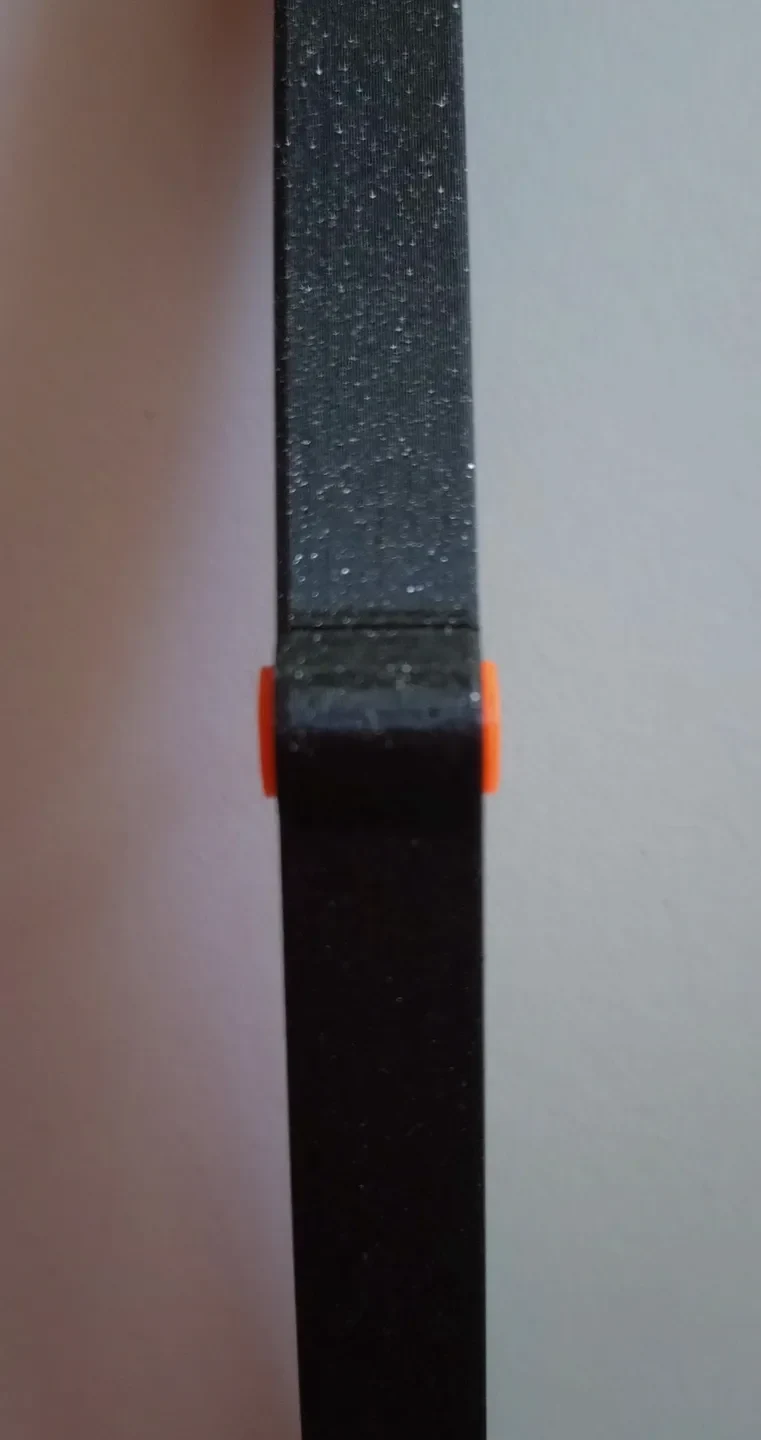

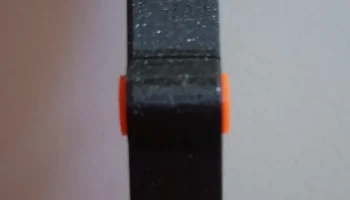

Все детали имеют небольшой люфт в работе.

Изначально я хотел использовать подшипники, которые были у меня под рукой, но бросил один в корзину и больше никогда его не видел. Итак, я распечатал некоторые, и все работает хорошо.

Кажется, летний сезон закрыт, так что следите за моей работой, в зимнем сезоне постараюсь выпустить RC Helper Tools ;-) Мне просто нужно время, чтобы почистить файлы...

Удачи в гонках!
