Индикатор положения маятника по тангажу и крену

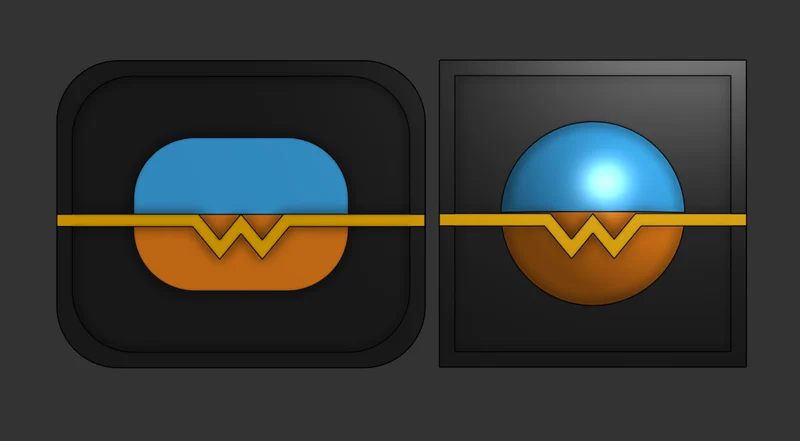

Вам когда-нибудь нужно было узнать наклон или наклон вашего стола или рабочей поверхности? Нет? Я тоже, но теперь вы можете это сделать, используя только некоторые детали, напечатанные на 3D-принтере, и деревянный дюбель. Это очень простой проект из двух указателей ориентации, один для крена, а другой для тангажа, которые работают без каких-либо двигателей или гироскопов и сделают ваш стол готовым к IFR.

Части
Для индикатора шага

PAI-сфера-оранжевый цвет 1x (печать с заполнением не менее 30%)

PAI-сферически-голубой, 1 шт. (печать с заполнением не более 15 %)

PAI-бокс-питч 1x

PAI-крышка-шаг 1x

PAI-стрелка-шаг 1x

Деревянный дюбель 7 мм 1x

Для индикатора крена

ЛИБО

PAI-секция-апельсиновый рулет 1x

PAI-секция-синий рулон 1x

ИЛИ

PAI-секция-целый рулон 1x

PAI-бокс-ролл 1x

ПАИ-стрела-ролл 1x

PAI-крышка-ролл 1x

PAI-рулон 1x (печать с заполнением не менее 20%)

Деревянный дюбель 7 мм.

Инструкции

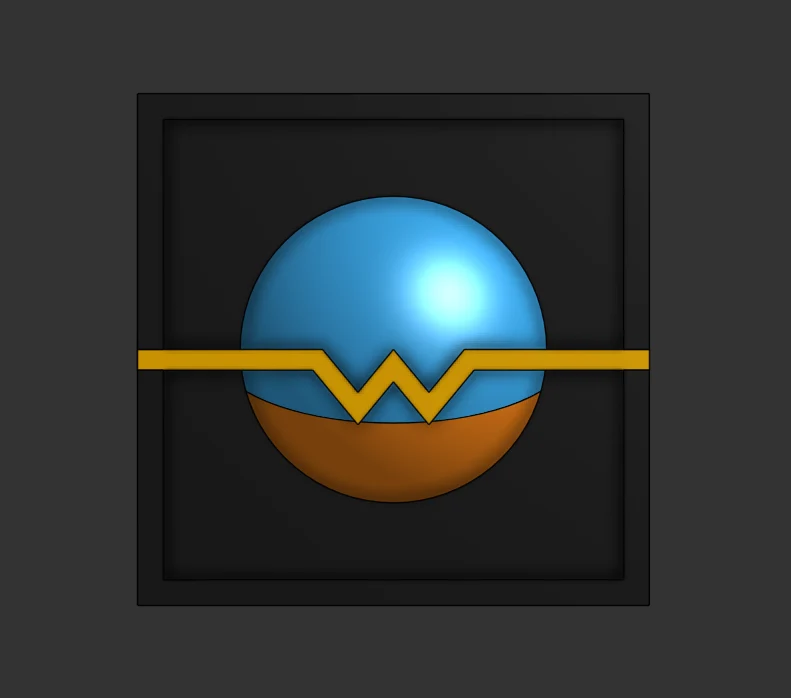

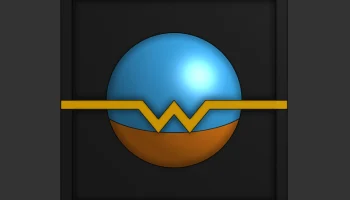

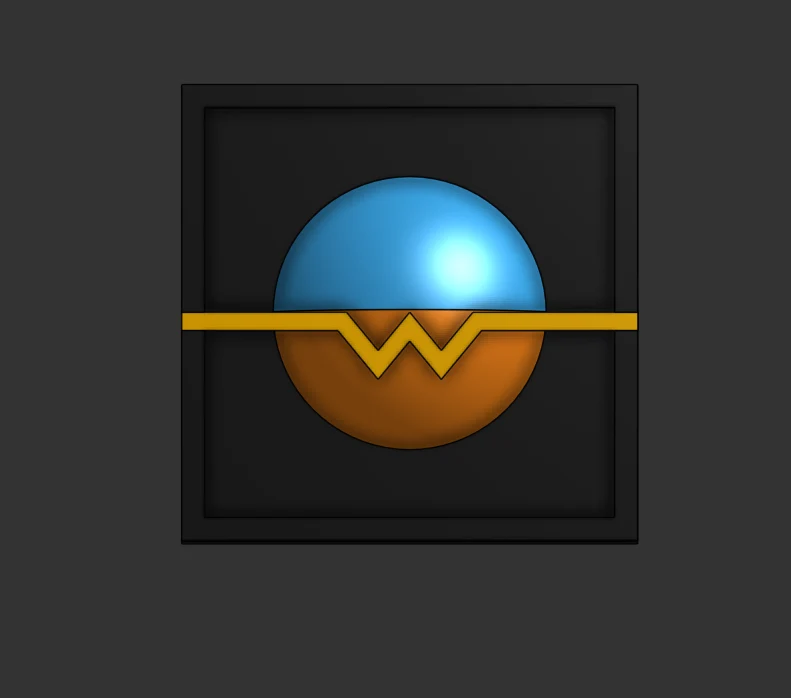

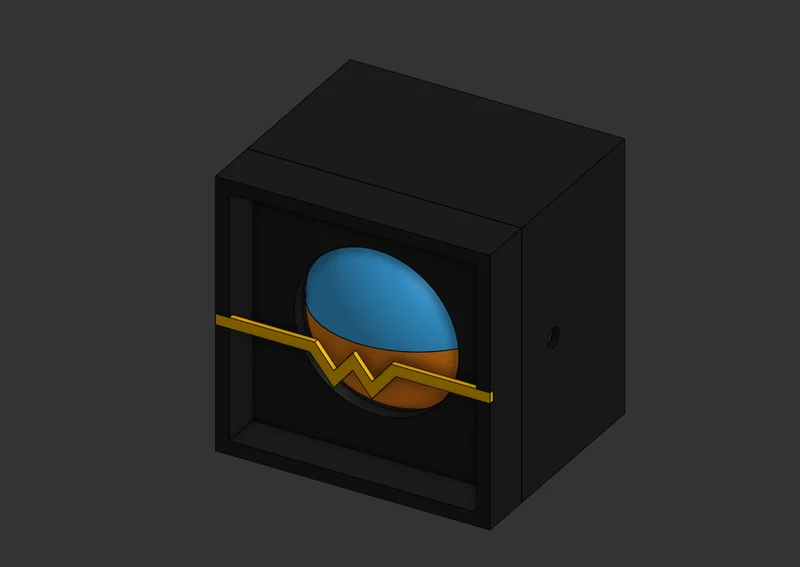

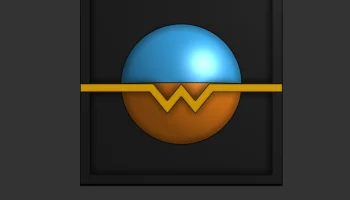

Для индикатора шага

Соберите сферу (используйте клей, если она не прилегает) и проверьте допуск, она должна вращаться свободно, если ее не отшлифовать.

Поместите сферу внутрь коробки и проденьте дюбель через коробку и сферу. Если она двигается, она должна плотно прилегать к коробке, нанесите клей.

Приклеиваем крышку и стрелку на место

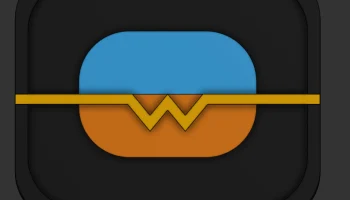

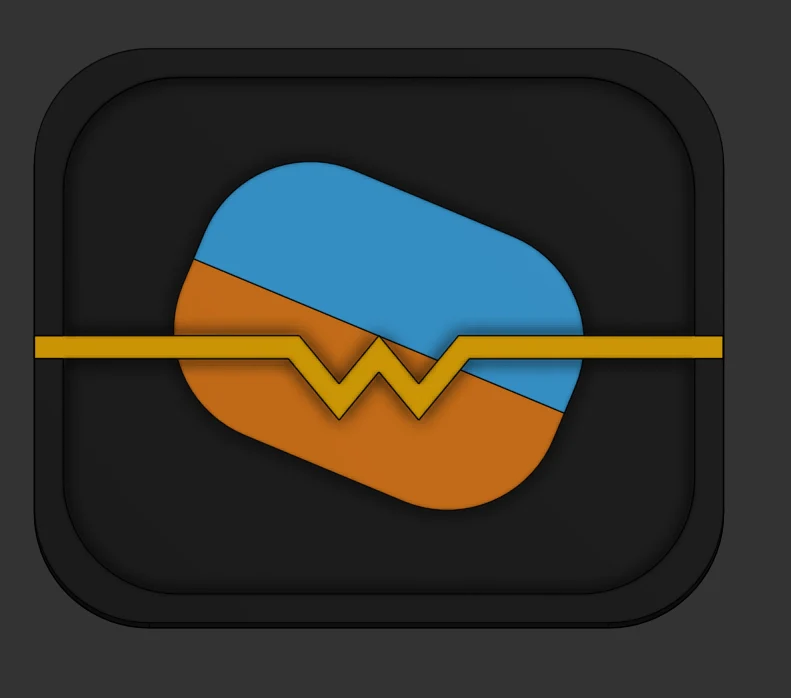

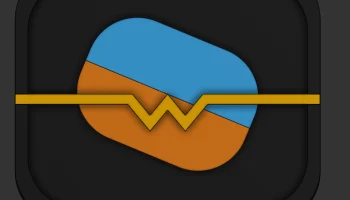

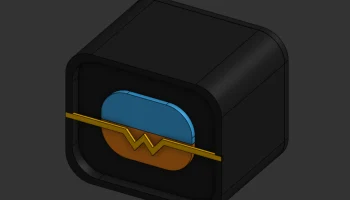

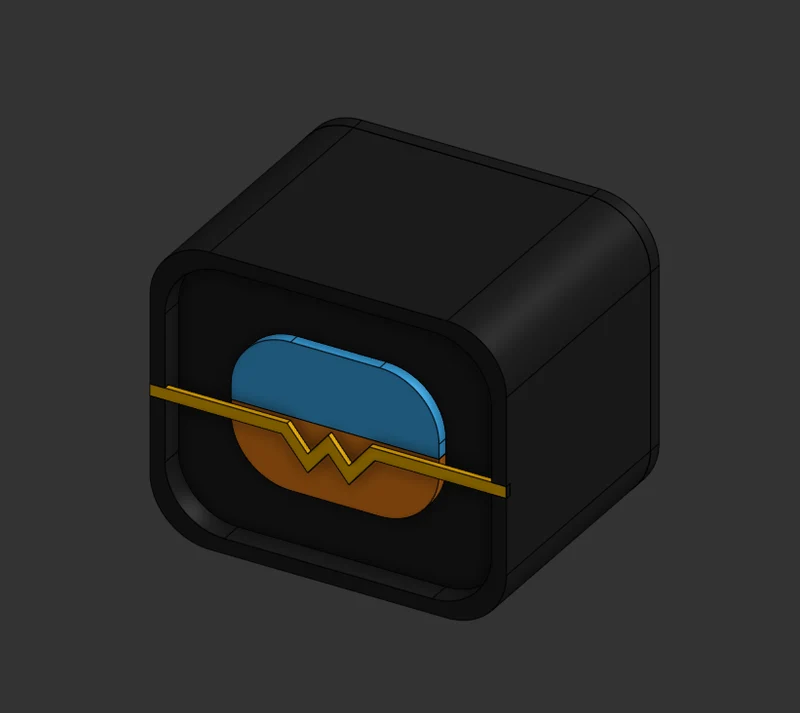

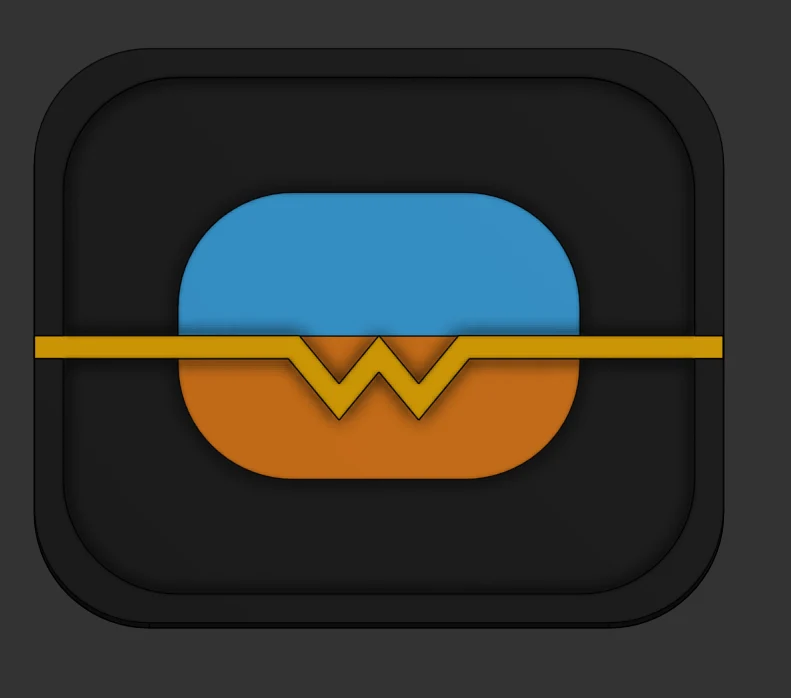

Для индикатора крена

Соберите две половины секции индикатора (при использовании отдельных деталей).

Приклейте дюбель к индикаторной секции.

Проденьте дюбель через отверстие коробки (он должен свободно вращаться, если его не шлифовать)

Вдавите груз в дюбель внутри коробки (он должен плотно прилегать, если он не закреплен, приклейте его)

Приклейте крышку сзади и проверьте, свободно ли вращается дюбель в обоих отверстиях, если он не шлифуется
