Настраиваемый (параметрический) блок датчиков/пределов для линейки

Если вам нужен калибр или ограничительный блок для вашей линейки, то эта распечатка может подойти вам.

Особенности

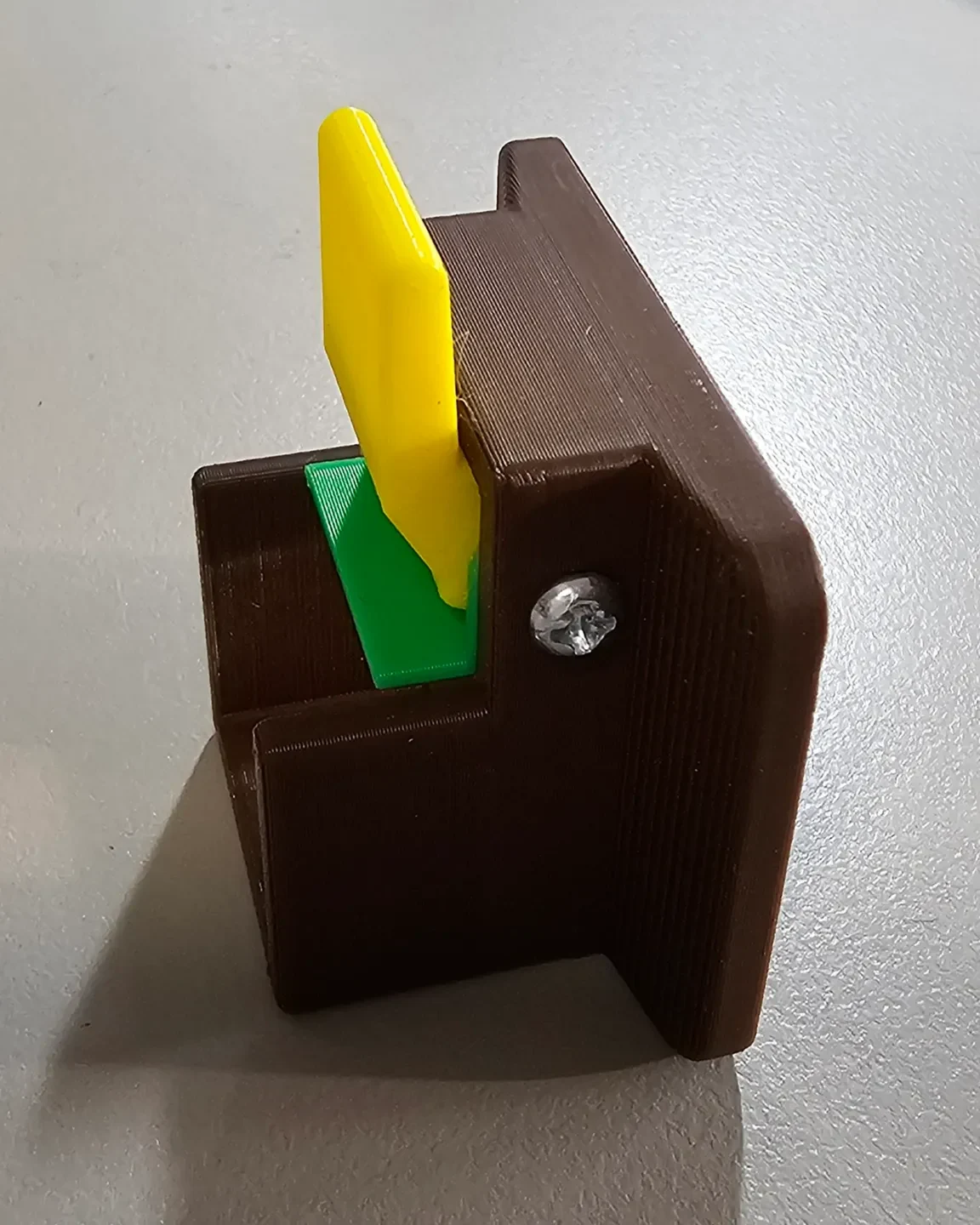

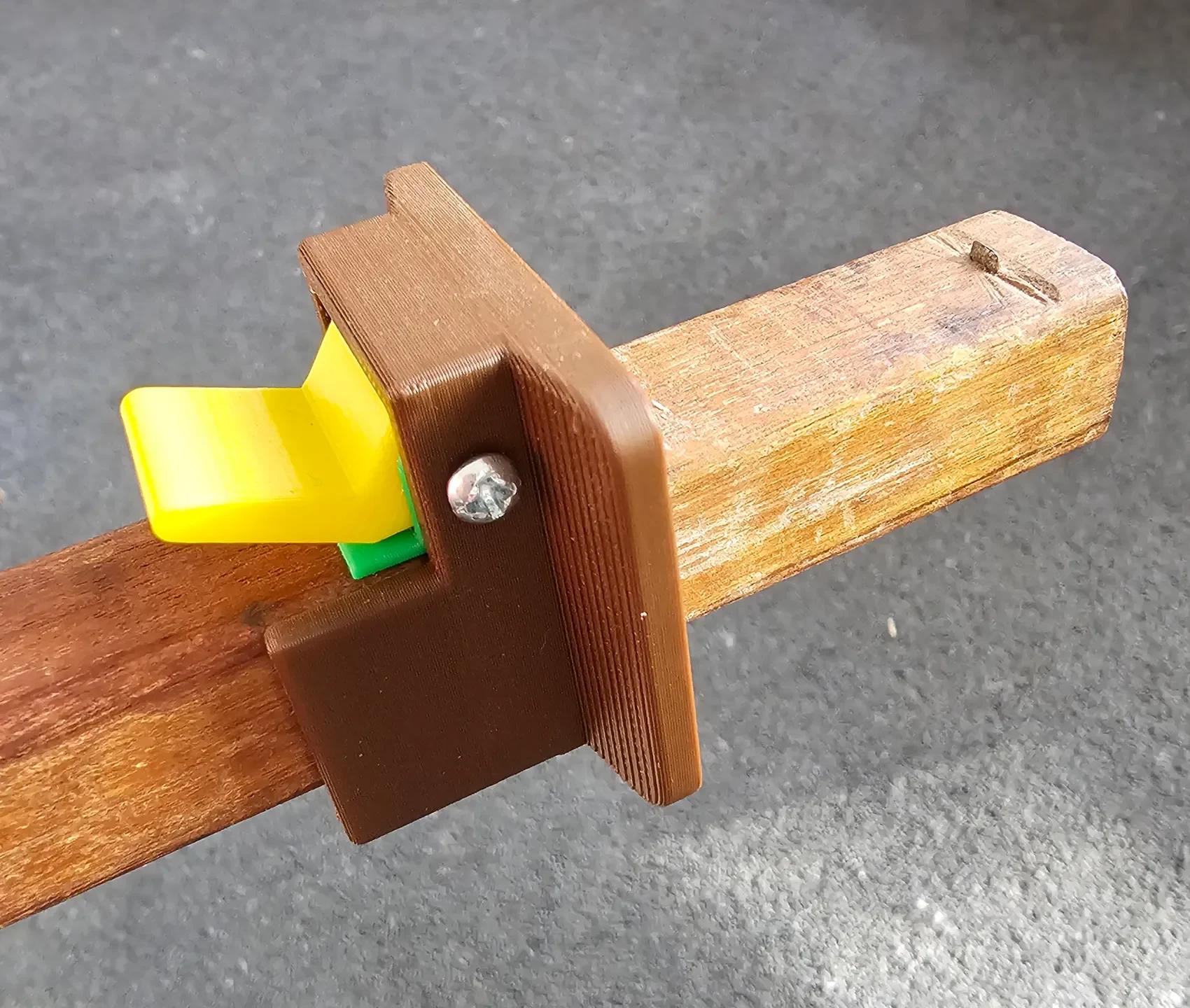

Зажим прост в эксплуатации и не будет перемещаться по линейке при установке. Его можно настроить практически для любого размера зажима прямоугольного или квадратного материала.

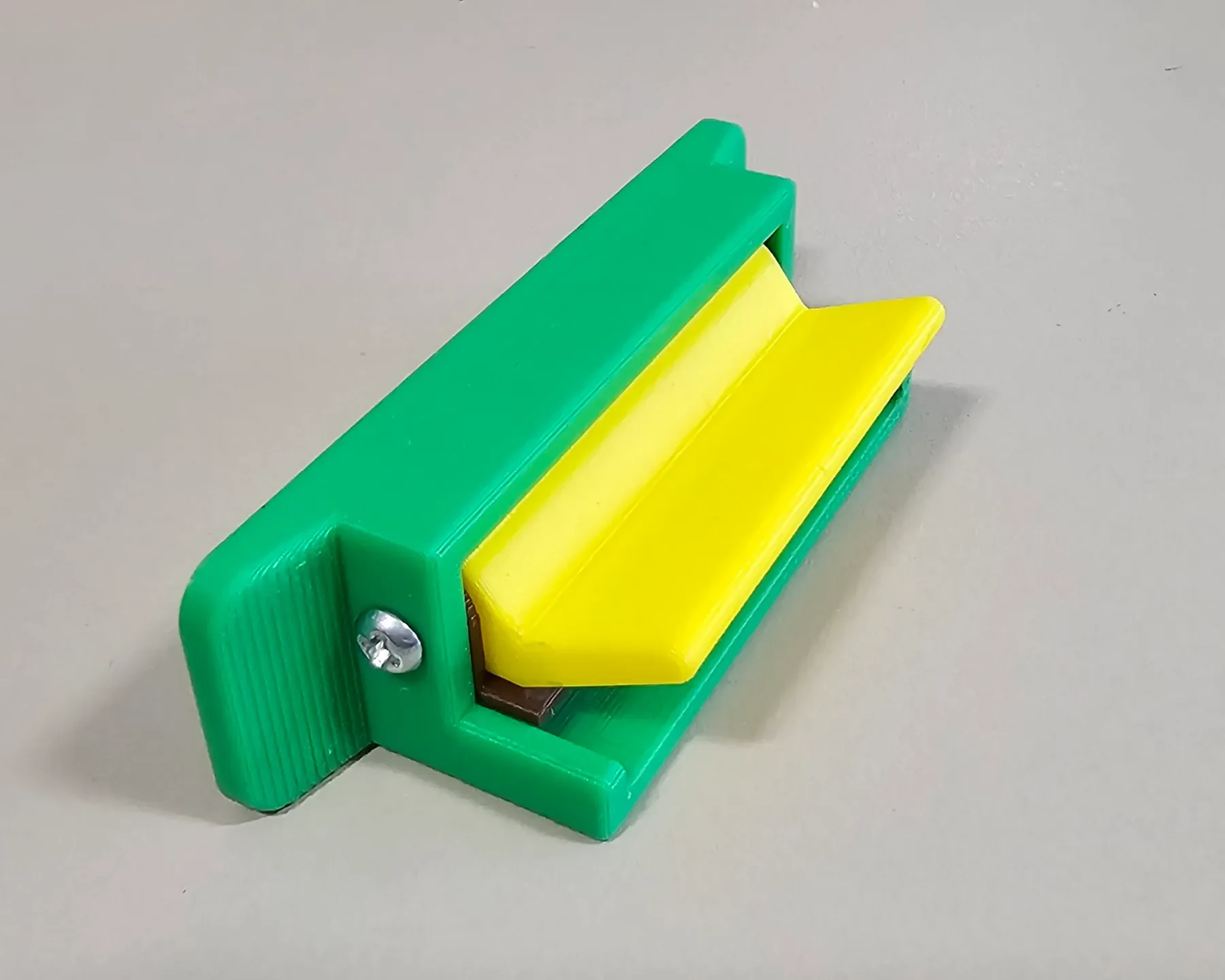

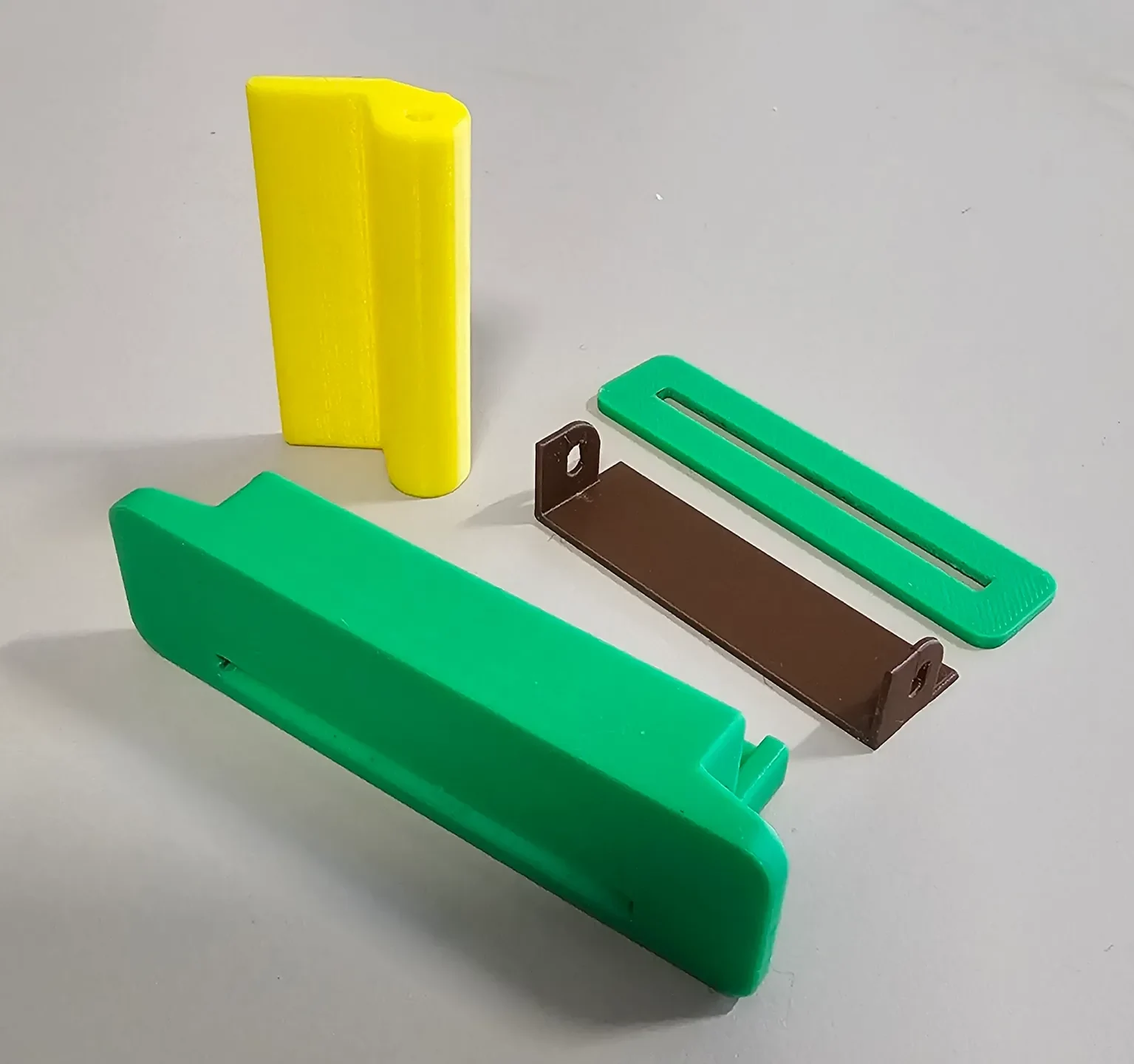

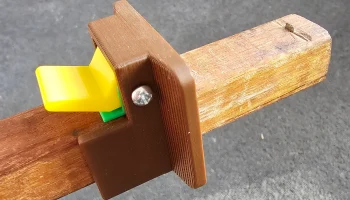

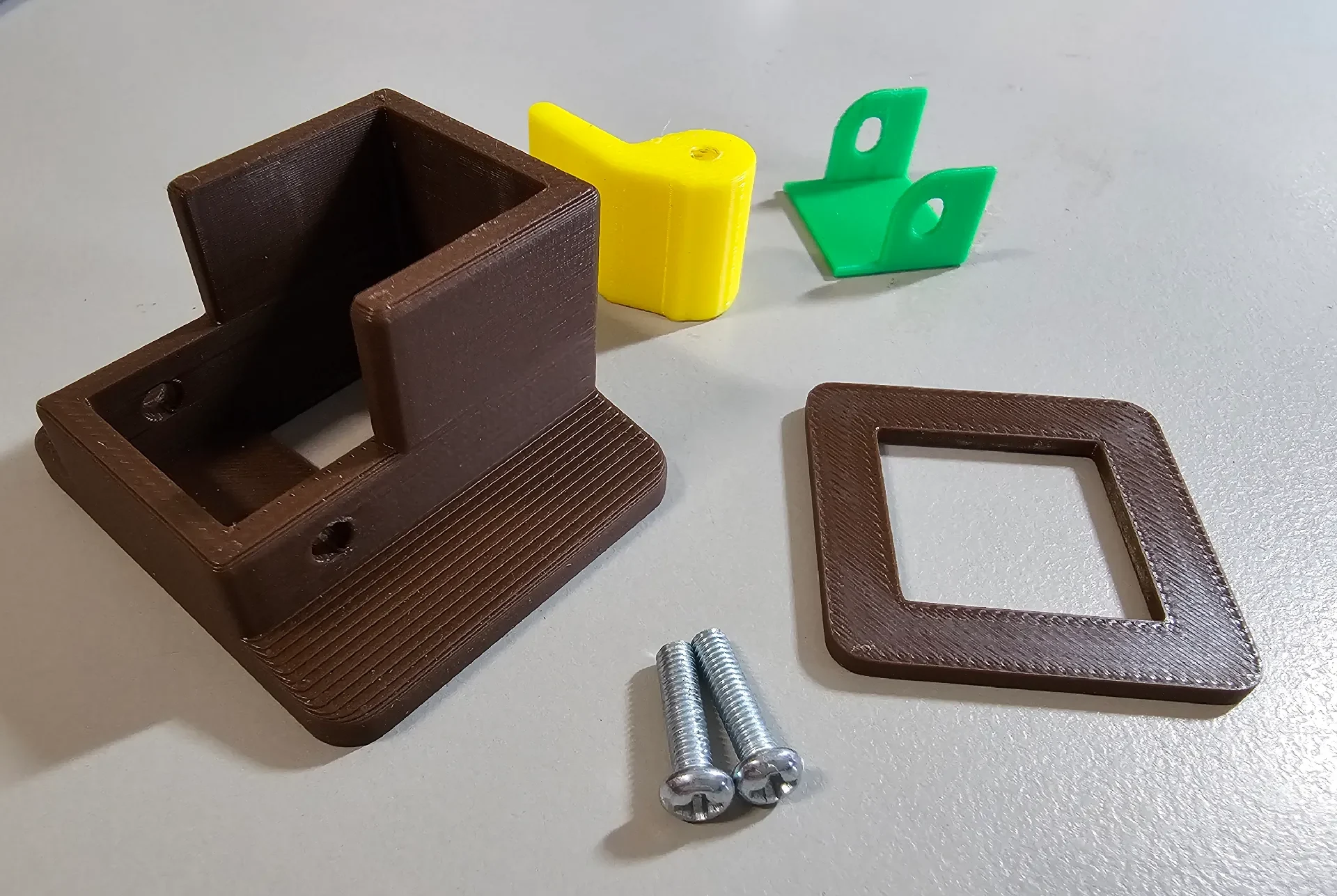

Печать состоит из 4 частей:

Жилье
Зажим
Рычаг
Шаблон (сначала распечатайте его, чтобы проверить правильность размещения — подробнее ниже)

Необходимое оборудование

Требуется один или два крепежа М3, которые будут выполнять роль оси и удерживать детали вместе. Длина винта(ов) будет зависеть от размера напечатанного зажима.

Установка размера

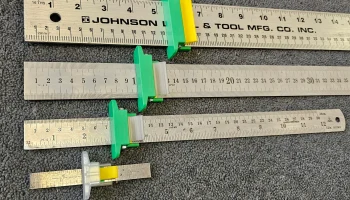

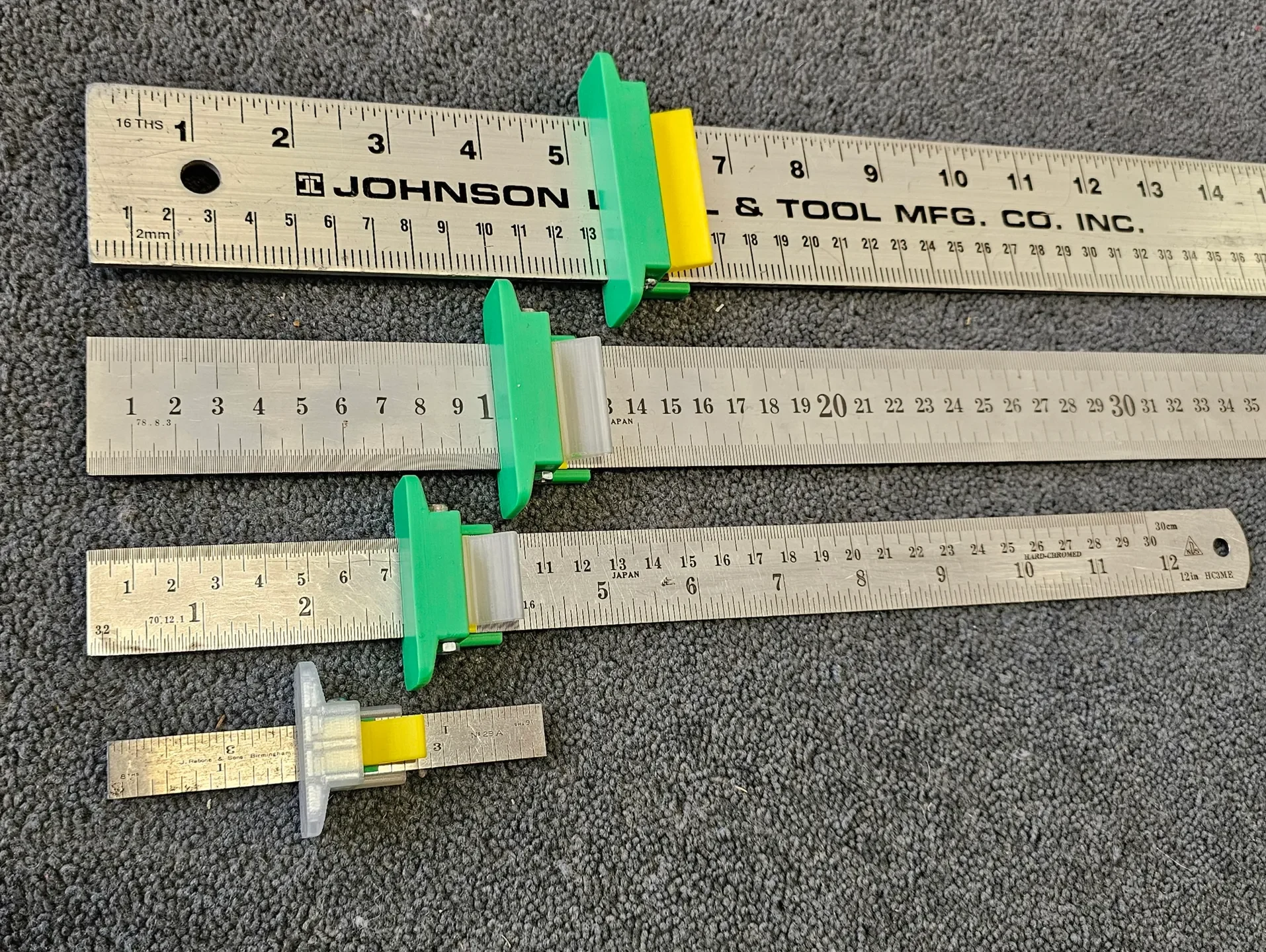

Включены файлы для 4 размеров показанных линеек, но для достижения наилучших результатов рекомендуется использовать Fusion 360 (или выбранный вами редактор), поскольку файл позволяет настраивать следующие параметры (меню «Изменить»):

Ширина (линейки или квадратного/прямоугольного элемента)
Толщина (линейки или квадратного/прямоугольного предмета)
Base_Thickness (толщина всех стен корпуса)
Base_Width (ширина «крыльев» с каждой стороны корпуса линейки)
Допуск (зазор между компонентами на каждой грани)
Clamp_Thickness (деталь между линейкой и защелкой)
Filament_Diameter (позволяет уменьшить или увеличить силу зажима)

Рекомендуемые действия при использовании Fusion 360

Откройте файл .f3d (двойной щелчок — или откройте из F360).
Выберите меню «Изменить» — затем «Изменить параметры».
Установите значения ширины и толщины в соответствии с вашей линейкой (как можно точнее).
Отключите корпус, корпус зажима и рычага (чтобы отобразился только шаблон).
Экспортируйте шаблон в файл 3MF.
Откройте файл в слайсере.
Распечатайте шаблон и убедитесь, что он плотно прилегает к линейке (он должен скользить по линейке, но не болтаться).
Если шаблон слишком тугой или слишком свободный, повторите действия, начиная с шага 2.
Включите корпус, корпуса зажима и рычага и отключите корпус шаблона.
Экспортируйте и откройте в слайсере.
Импортируйте как отдельные части.
Переместите зажим изнутри корпуса на рабочую пластину.
Распечатать.

Увеличение давления зажима

Если для зажима линейки необходимо дополнительное давление, параметр «Filament_Diameter» можно увеличить (по умолчанию — 2 мм). Первоначальная идея заключалась в том, чтобы использовать короткий кусок нити ТПУ в качестве гибкой прижимной ленты на нижней стороне рычага, чтобы нажимать на зажим, но выяснилось, что если бы он был твердым, рычаг работал бы лучше.

Сборка

Поместите корпус на линейку.
Поместите зажим на линейку и вставьте его в корпус.
Установите защелку в корпус.
Используйте винты M3 для соединения деталей. Защелка будет соответствовать резьбе(ам).
