Станок для спайки филамента

MELD: устройство для соединения нитей сентябрь 2022 г.

Поработав с Mosaic's Palette 2 Pro, я захотел найти более дешевый готовый метод соединения нитей, который не стоил бы 500 долларов.

Придерживаться миссии Recreator3D; Я начал работу над MELD: A Filament Joiner. Используя некоторые случайные детали, которые у меня были под рукой, чтобы проверить эту идею. Основная цель — использовать готовые предметы, с которыми мы знакомы.

Начните с ручных методов. Просто и легко. Использование основных команд gCode для управления.

Сохранение возможности запуска метода всеми и первоначальные затраты, доступные с учетом возможности расширения для более автоматизированных потребителей в будущем.

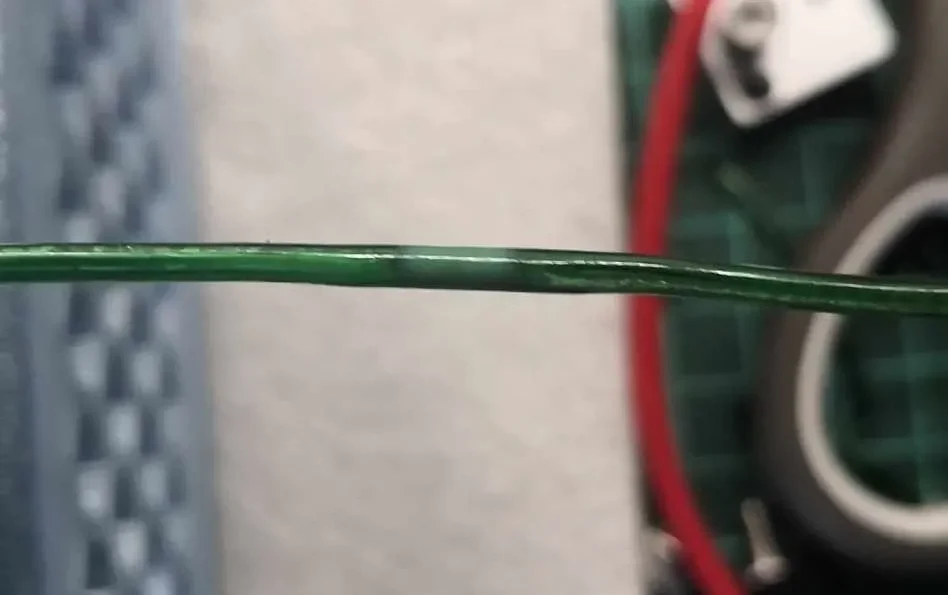

Мои усилия привели к объединению. К сожалению, он был хрупким и постепенно переходил в кристаллизованное состояние.

Вскоре он сломался. Я поделился своими усилиями в группах пользователей Recreator3D. Я попробовал свои методы еще пару раз с аналогичными результатами.

С подготовкой к ERRF2022 мое внимание переключилось на другое. Я надеюсь увидеть любые усилия сообщества Recreator3D в будущем.

MELD: Устройство для соединения нитей — ОБНОВЛЕНИЕ Январь 2024 г.

2023 год у Recreator3D был напряженным. Мы готовились к RepRaps, Make Fairs и другим направлениям нашей миссии. Мы очень благодарны участнику Recreator3D.com Сильвену Дебе, который в декабре обратился к нам по поводу работы над нашей концепцией MELD, которой мы поделились еще в сентябре 2022 года.

Испо��ьзуя Recreator3D MK6 Fun Size, Сильвен создал в качестве его основы цилиндр MELD.

Мы в Recreator3D очень довольны этим дизайном и пригласили Сильвена Дебе в качестве представителя Recreator3D, чтобы он помогал продвигать и устранять неполадки MELD: устройство для соединения нитей.

Спасибо Сильвену Дебе за ваши усилия в этом путешествии.

Сильвен Дебо: https://www.facebook.com/profile.php?id=100008169555318

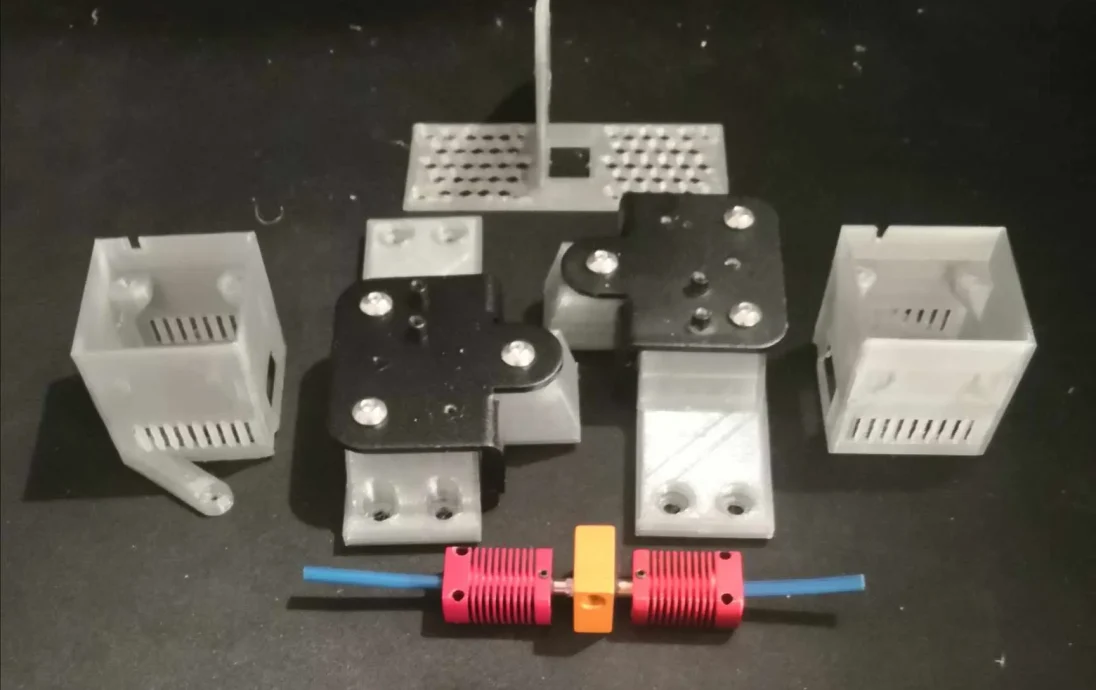

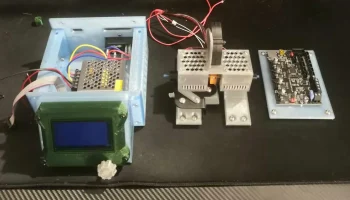

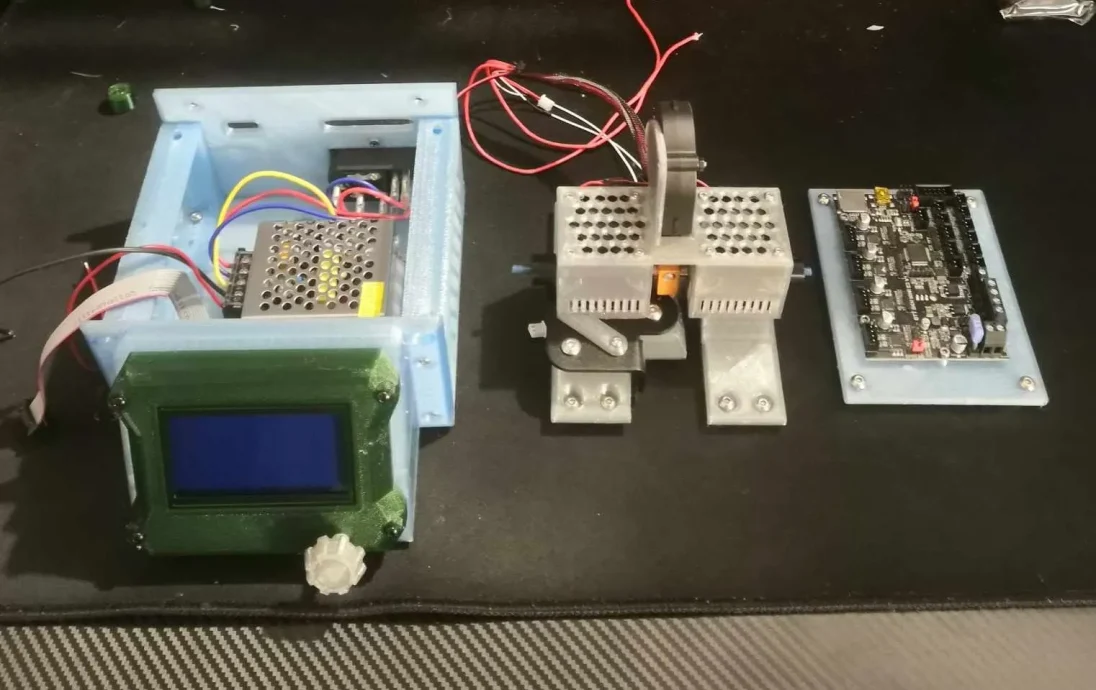

MELD основан на сбо��ке Fun Size Recreator3D MK6. Он использует свою базу в качестве платформы для сборки. ЖК-дисплей, плата управления, блок питания, выключатель питания, 2 — 2020 года, а также напечатанные детали вдоль мелких деталей, предложенные в этих примечаниях.

Вы можете найти сборку MK6 здесь:

https://www.printables.com/model/352729-pet1-plastic-bottle-filament-maker-with-the-recrea

Имейте в виду, что это может быть как напряжение 12 В, так и 24 В.

но в нашем примере, где в качестве основы используется MK6, мы используем напряжение 12 В.

В противном случае подайте правильное напряжение на все необходимые детали.

(1x) — узел Hotend на 12 В

CR-10S500-12В 40Вт

ССЫЛКА НА AMAZON: https://amzn.to/3xyWFlx #ad

Он содержит один набор необходимых предметов:

— (1x) блок отопителя

— (1x) радиатор

— (1x) горло

— (1x) картридж нагревателя

— (1x) термисторный датчик

(1x) — Экструдер Ender 3 Hotend

ССЫЛКА НА AMAZON: https://amzn.to/49doBIN #ad

АЛЬТЕРНАТИВНАЯ ССЫЛКА НА AMAZON: https://amzn.to/4cLo5n3 #ad

Он содержит второстепенные необходимые предметы:

— (1x) радиатор

— (1x) горло

(1x) — трубка Capricorn Bowden из ПТФЭ, нить 1,75 мм.

ССЫЛКА НА AMAZON: https://amzn.to/3zuboid #ad

Мы предлагаем Capricorn, поскольку он известен своей более высокой термостойкостью (260°C), а также более жесткими допусками внутреннего диаметра.

(1x) — вентилятор 5015

5015 12 В постоянного тока

Бесщеточный охлаждающий вентилятор

ССЫЛКА НА AMAZON: https://amzn.to/3XPOdsG #ad

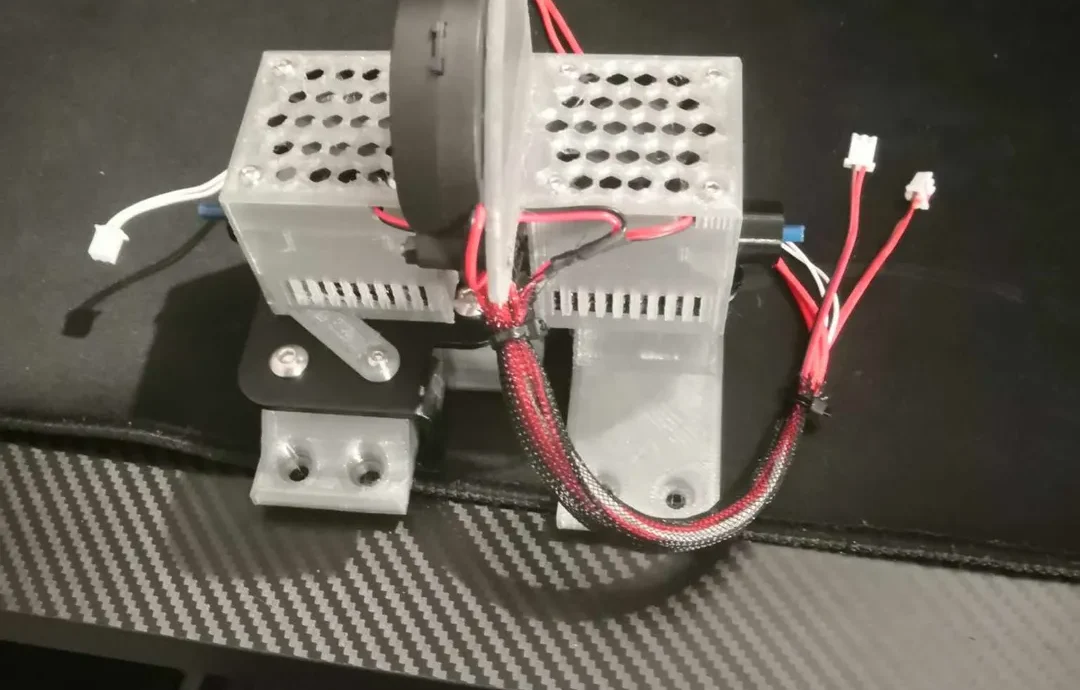

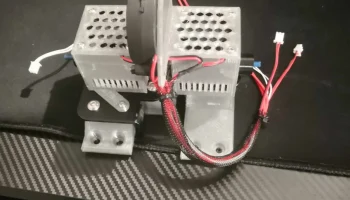

Этот вентилятор используется в верхней части устройства и непосредственно охлаждает теплоблок. Он прикреплен к вентилятору охлаждения деталей и является управляемым.

(2x) — 4010 фанатов

WINSINN 40 мм вентилятор 12 В

ССЫЛКА НА АМАЗОН: https://amzn.to/3RXxwHZ #ad

Эти два вентилятора будут использоваться для охлаждения двух радиаторов, по одному с каждой стороны. Они соединены буквой Y и подключаются к вентилятору Hot End, чтобы всегда работать.

(2x) — задние опорные пластины экструдера

ССЫЛКА НА АМАЗОН: https://amzn.to/4eRSCS7 #ad

Крепится к печатной опоре, чтобы соединить все вместе для поддержки.

Прежде чем присоединиться:

Убедитесь, что ваша нить легко проходит через стандартное цельнометаллическое отверстие.

Это позволит вам не столкнуться с узкими местами в производственном процессе.

Для присоединения к PET1:

Посмотрите предоставленное видео «MELD — пример соединения gCode.mp4»

https://drive.google.com/file/d/14jmwdMrB9OHOpmU6fQV9Bz05tpl
