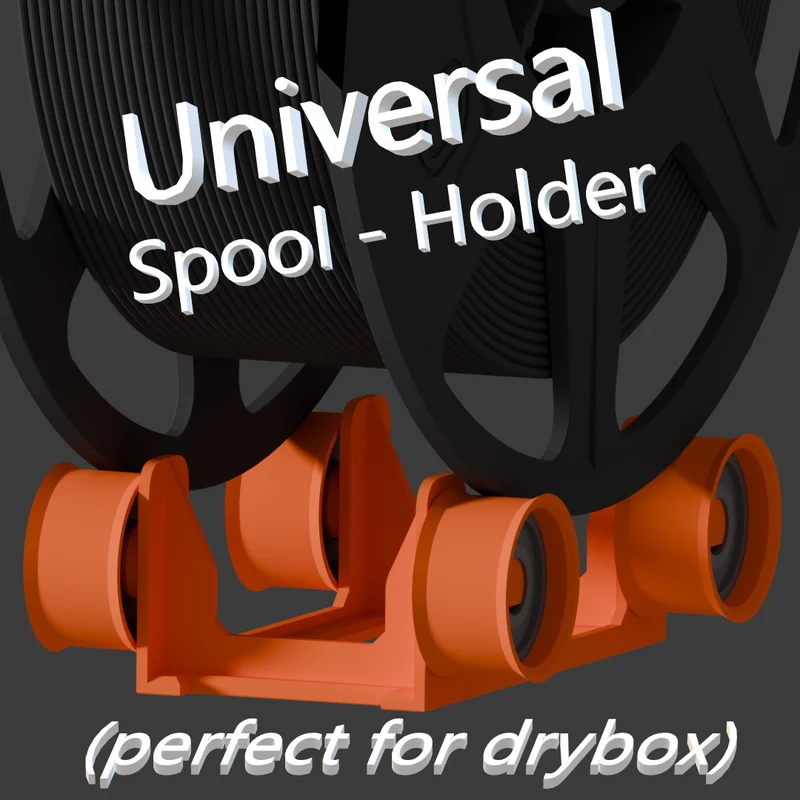

Универсальный компактный держатель катушек и конструкция ...

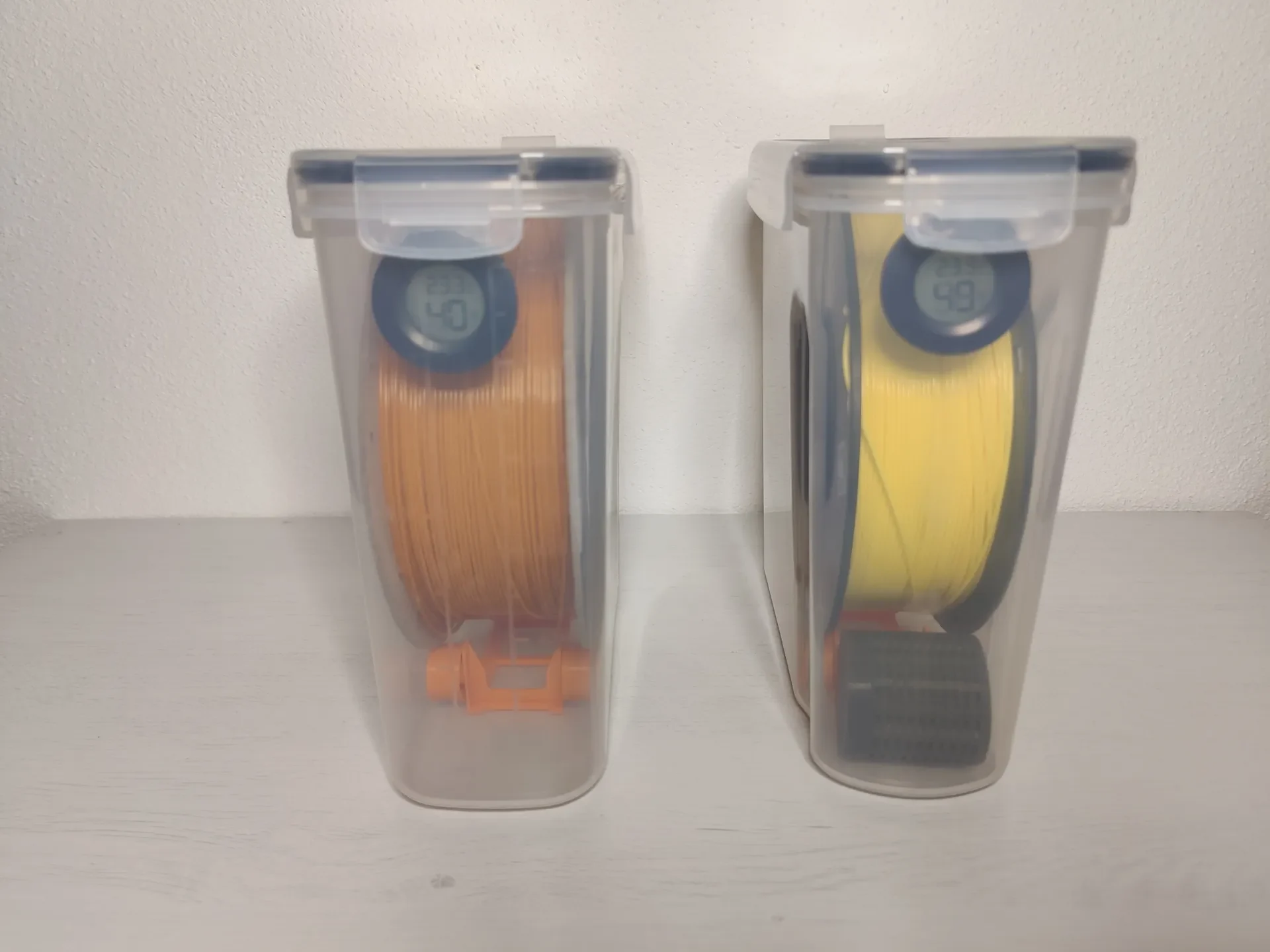

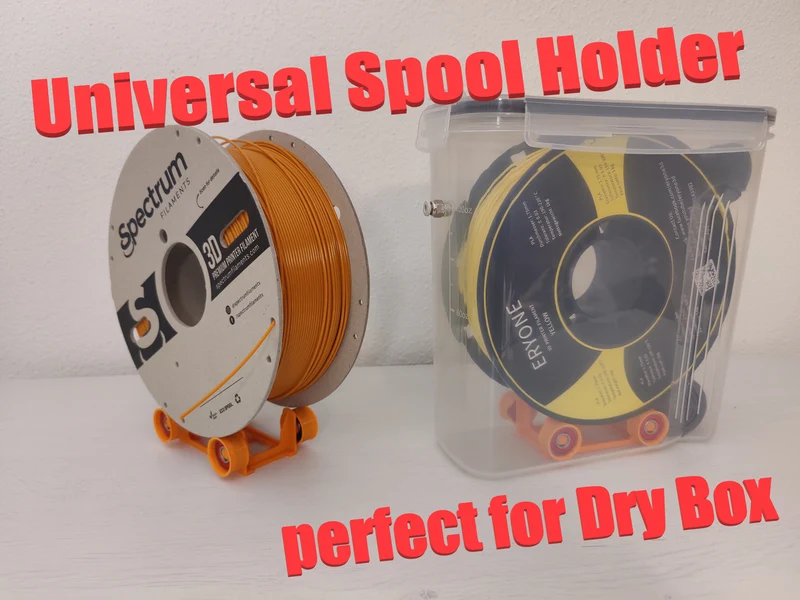

Держатель катушки с нитью + сухой бокс

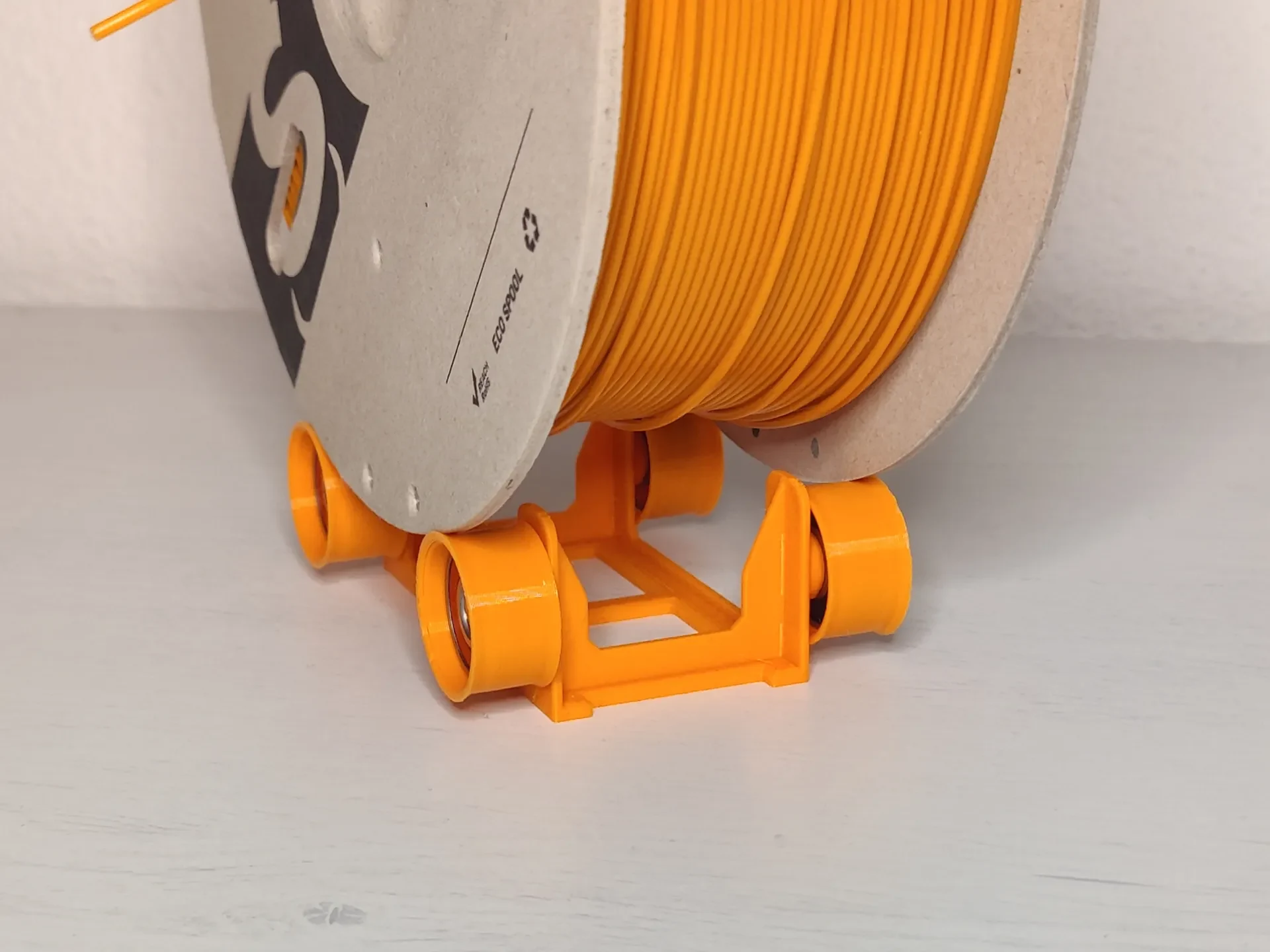

Моя попытка создать держатель катушки с нитью для сухого бокса.

Он предназначен для установки катушек всех размеров и коробок различных форм, занимая при этом минимальную площадь.
Работает с катушками диаметром от 50 до 70 мм.

Ролики удерживаются изнутри, чтобы уменьшить общую площадь держателя.

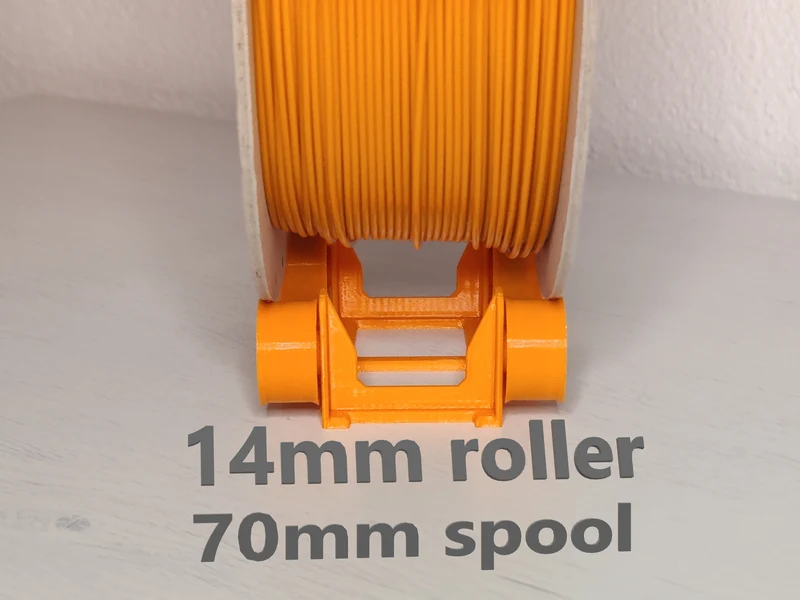

Ролик диаметром 14 мм поддерживает катушки диаметром 70 мм. Но я бы порекомендовал валик диаметром 16 мм.

Держатель катушки также работает автономно.

Дайте мне знать, если вам нужны другие размеры или держатель меньшего размера :)

Одиночный держатель катушки:

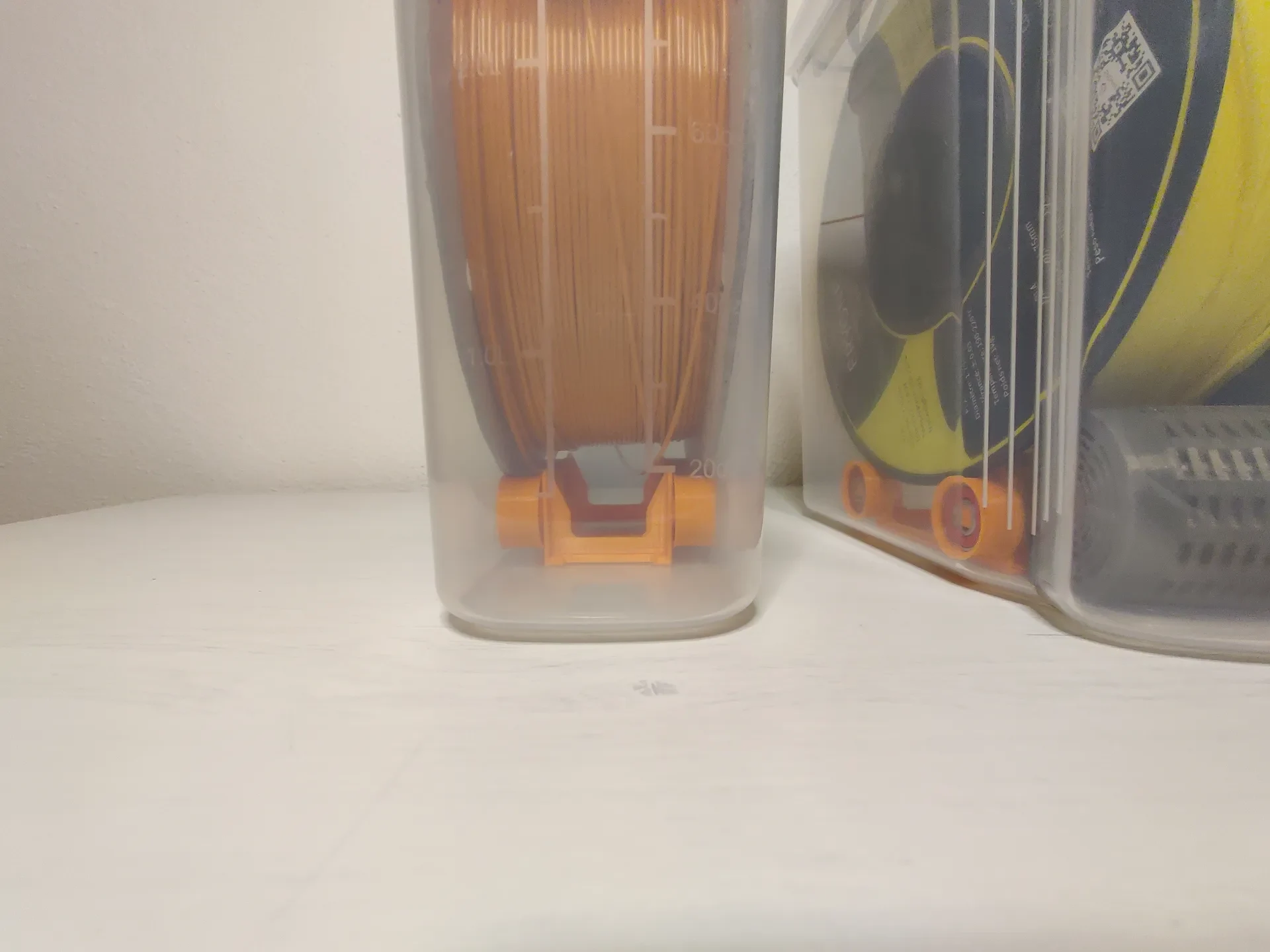

Если расстояние между обычным держателем не подходит для вашей коробки или катушка слишком высока, вы можете попробовать использовать два одиночных держателя.

Нажмите Руководство:

Используйте его, чтобы вставить подшипник в ролик. Это позволит убедиться, что они вставлены правильно.

Ролики:

Разная длина в зависимости от места и потребности в катушке.

Измеритель влажности:

Простой метр, приклеенный горячим клеем (потому что горячий клей можно удалить без остатка).

Контейнер с силикагелем:

Я использовал коробку с силикагелем https://www.printables.com/model/669387-silica-gel-box-spool-container-optimized-for-super.

Материалы:

Я добавил несколько партнерских ссылок на продукты, которые использовал для своих коробок.

Коробки, которые я использовал: https://amzn.to/3S0zTKK (для работы с катушками шириной 70 мм нужен термофен, хотя 100% работает с катушками шириной 60 мм)
Фитинги для трубок из ПТФЭ: https://amzn.to/3RGCpUL
Гигрометр: https://amzn.to/3TYVkgH
Подшипники 608: https://amzn.to/41URKWv
Силикагель: https://amzn.to/3RD0hbX (трудно выбрать, загляните в местный хозяйственный магазин. Попросите автомобильный осушитель. Но имейте в виду, что некоторые (более дешевые) сделаны из другого материала, который не так легко упаковать в коробки меньшего размера)

Печать:

Печатайте с опорами, я использовал опоры для деревьев, и они работают просто великолепно.
Рекомендую начать с одного держателя и проверить зазор. В зависимости от материала и настроек печати, модели может потребоваться некоторое масштабирование, чтобы подшипник хорошо вписывался.

Сборка:

Я просто склеил детали горячим клеем.
Почему? Потому что каждая коробка индивидуальна.
Горячий клей удаляется без каких-либо остатков и не очень долговечен.

Если вам нужен другой размер, не стесняйтесь позвонить мне :)
