Быстрый калибровочный тест

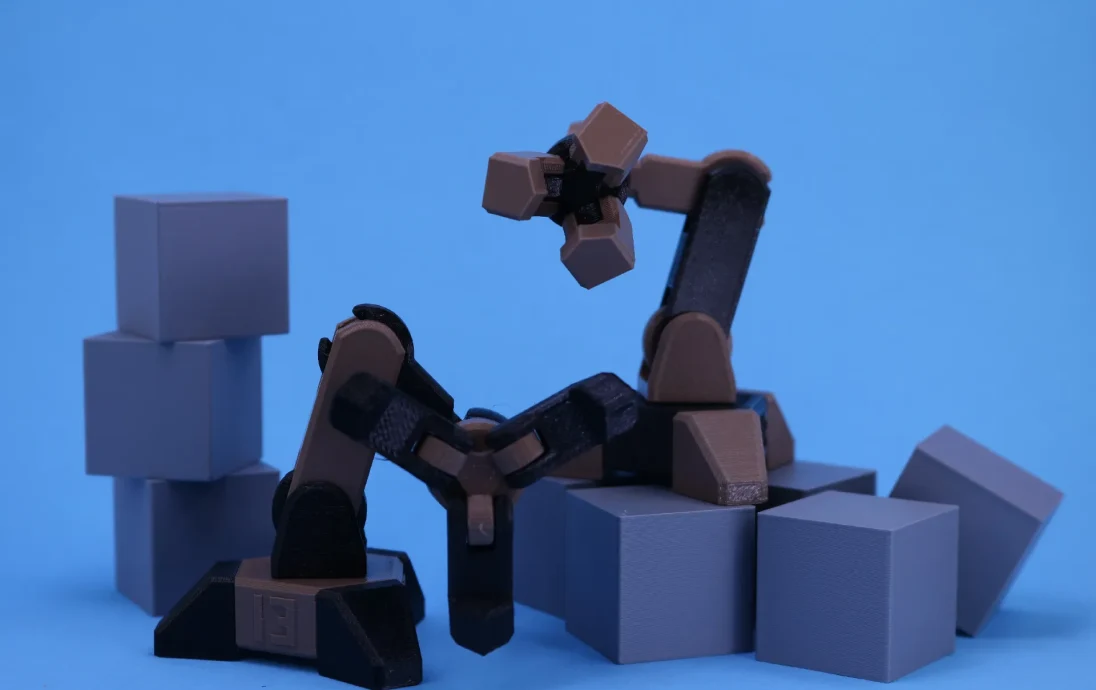

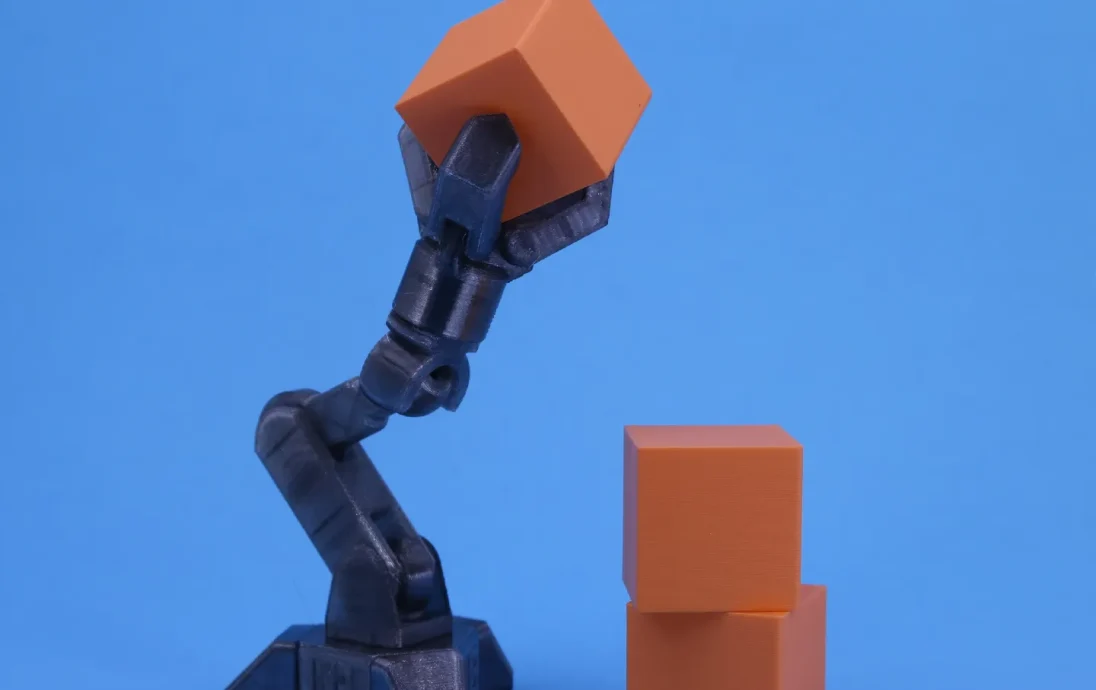

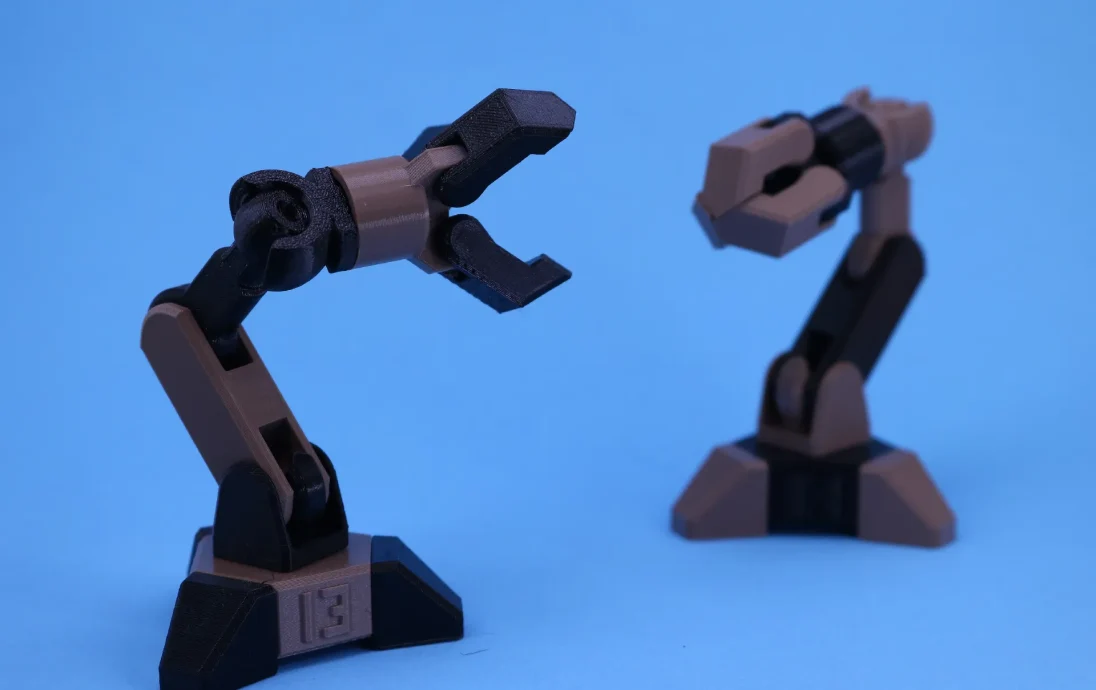

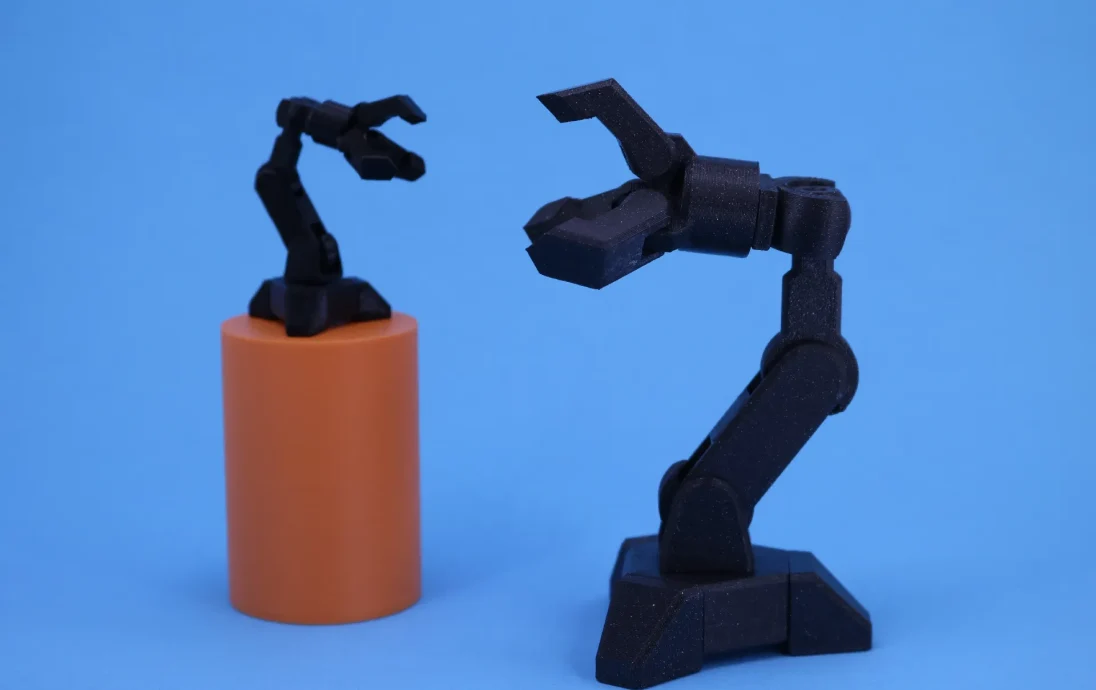

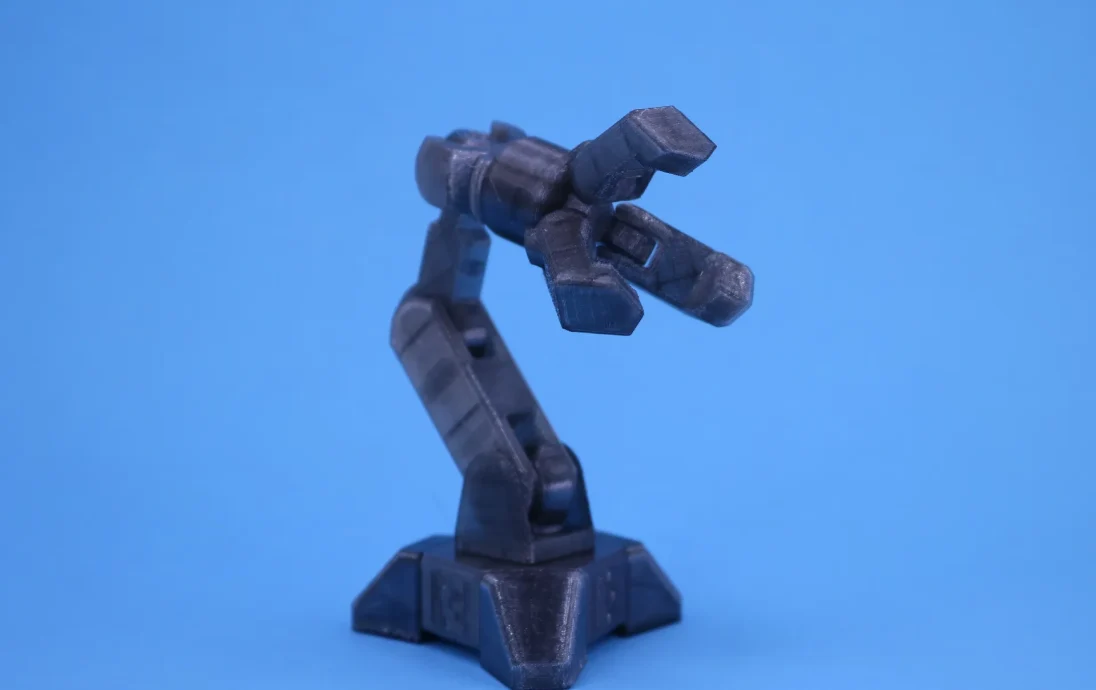

Представляем коготь Грабби!

Эта модель предназначена для использования всех основных типов соединений, которые вы найдете в моих фигурках для 3D-печати.

Он использует всего несколько граммов нити и печатает примерно за полчаса на современных принтерах.

Это означает, что это отличный способ настроить параметры и устранить небольшие проблемы, прежде чем переходить к одному из моих более крупных проектов.

Кроме того, ваши отзывы помогут мне улучшить дизайн в будущем!

Прежде чем мы начнем

Это один из моих самых быстрых и простых отпечатков, но я все же рекомендую вам, по крайней мере, иметь под рукой удовлетворительный Бенчи, прежде чем приступить к созданию таких сочлененных фигур, как эта. Руководство по устранению неполадок в этом описании сосредоточено на проблемах, которые я чаще всего наблюдаю в своих моделях. Это не исчерпывающее руководство по настройке принтера в целом.

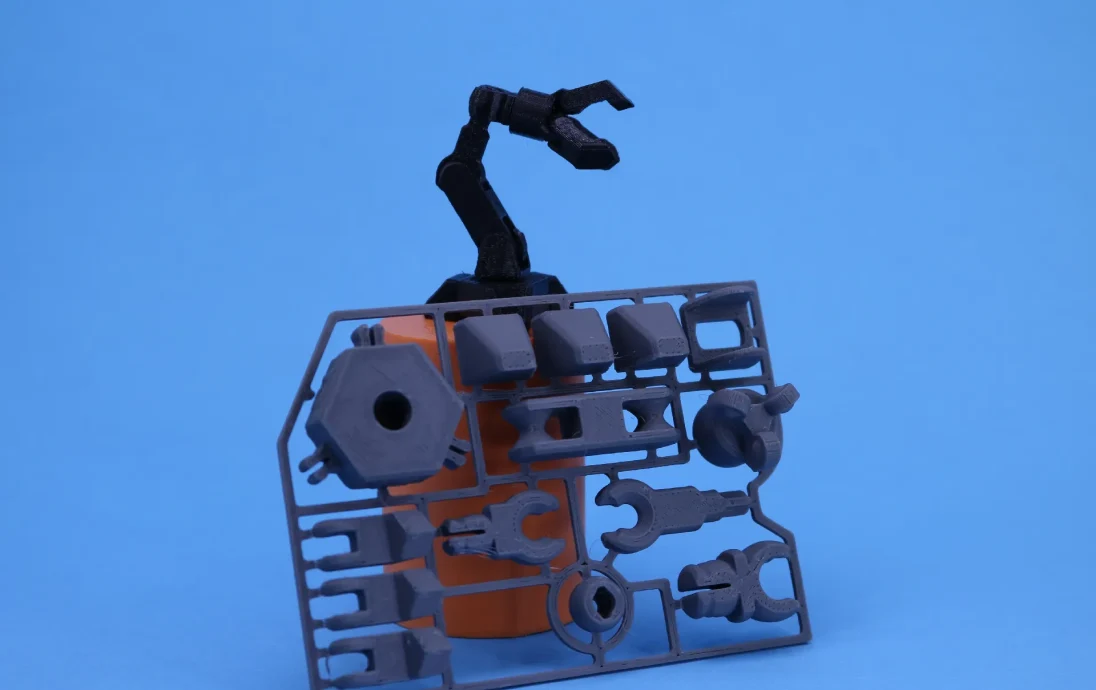

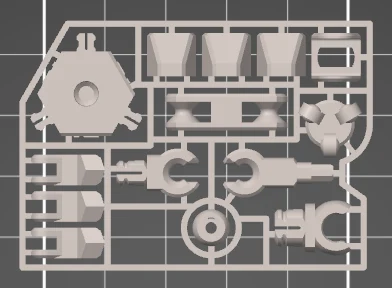

Детали предлагаются в двух стилях: один файл с полным набором отдельных деталей и один с деталями, соединенными на бегунке (или карточке комплекта). Если вы хотите работать с отдельными частями, ваш слайсер должен иметь возможность разбивать STL на отдельные объекты.

Запчасти Бегун

Настройки печати

Для параметр��в, не перечисленных в списке, могут оставаться значения по умолчанию вашего слайсера.

Тип нити

Лучшие результаты: ABS, ASA

Также хорошо: PETG, PCTG.

PLA не рекомендуется.

Высота слоя 0,15 мм
Заполнение 15%
Не поддерживает ничего
Генератор периметра Арахна
Дополнительные настройки ☑ Сначала распечатайте внешние периметры.
Почему нет НОАК?

PLA имеет высокую склонность к ползучести. Это означает, что материал со временем расслабляется, в результате чего суставы становятся «гибкими». Он также довольно жесткий и хрупкий, что приводит к боли в пальцах и поломке частей.

Если вы мне не верите, смело попробуйте сами!

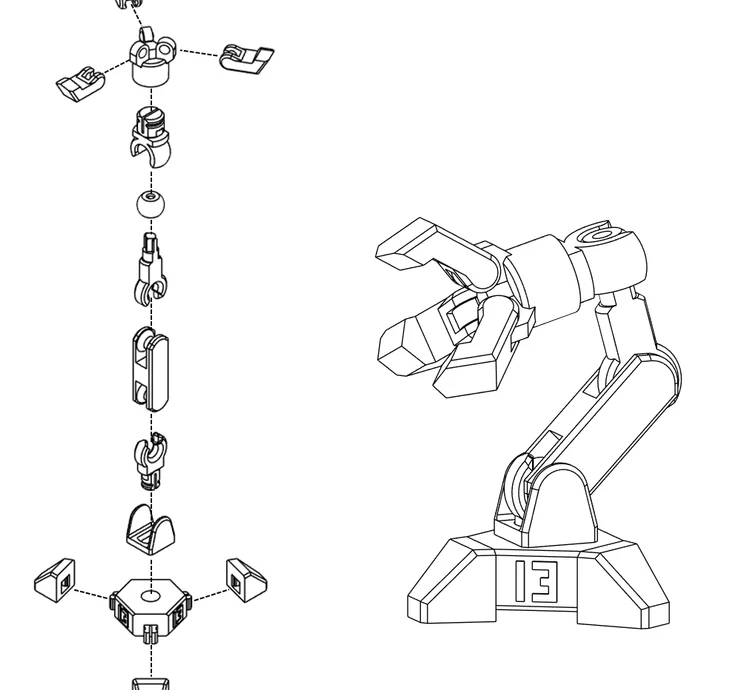

Сборка

Если вы распечатали версию «бегуна», начните с отделения частей бегуна. «Ворота», где бегунок контактировал с деталями, можно зачистить канцелярским ножом.

Все детали должны прочно защелкнуться на месте, как показано, без инструментов и клея.

Если для соединения каких-либо соединений требуется более чем умеренное усилие, остановитесь и поищите способы улучшить прилегание. Не надо давить до крови, пожалуйста!

Устранение неполадок

Обратите внимание, что это не исчерпывающее руководство по устранению проблем с печатью — для этого уже есть ресурсы получше. Вместо этого эта диаграмма фокусируется на тех проблемах, которые я чаще всего вижу в своих проектах.

Проблема Возможная причина(ы) Решение(я)
Детали отсоединяются от платформы во время печати. Поверхность печати грязная. Очистите рабочую пластину теплой водой с мылом для мытья посуды.
Не прикасайтесь к рабочей пластине голыми руками.
Детали сбиваются при движении сопла. Очистите сопло латунной щеткой, чтобы удалить комки нити.
Настройте параметры втягивания, чтобы уменьшить слипание/натягивание струн.
Уменьшите скорость печати — особенно в первом слое
Избегайте использования «самопересекающихся» шаблонов заполнения, таких как Grid или Cubic.
Платформа для печати нуждается в большей адгезии. Нанесите тонкий слой жидкого клея на рабочую пластину.
Убедитесь, что вы используете печатную платформу, подходящую для вашего типа нити.
Деталям нужна большая площадь поверхности, чтобы они прилипали к поверхности. Добавьте кромки к деталям в слайсере.
Используйте версию «раннер», в которой все части соединены вместе.
Остатки несовместимых материалов. Очистите рабочий стол при переключении между типами нитей (например, с PLA на PETG) или используйте специальный рабочий стол для каждого типа материала.
Детали имеют лишние нити или капли нити. Нить сочится, когда она не выдавливается. Убедитесь, что нить сухая.
Настройте пара��етры втягивания
Используйте тепловую пушку, чтобы удалить нити.
Выступающие периметры отсоединяются. Отключите «Сначала печатать внешние периметры».
Плохое качество верхней части мелких деталей. Недостаточное охлаждение мелких слоев. Увеличьте скорость охлаждающего вентилятора.
Печатайте больше деталей за раз
Одновременно распечатайте еще одну модель (она должна быть как минимум такой же высоты, ка�� и проблемные детали).
Детали не подходят/слишком тугие/сборка требует слишком большого усилия. Напечатанные периметры слишком велики. Настройте множитель экструзии (уменьшите его).
Примените компенсацию размера XY (попробуйте для начала +0,05 мм)
Сначала распечатайте внешние стены
Песок или напильник
