Станок для намотки катушек с филаментом

📁 Станок для намотки катушек с филаментом
📐 STL
🪵 PETG, ABS, PLA
❤️ Ставь лайк, если понравилось!

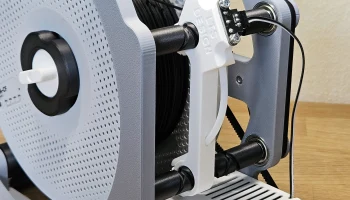

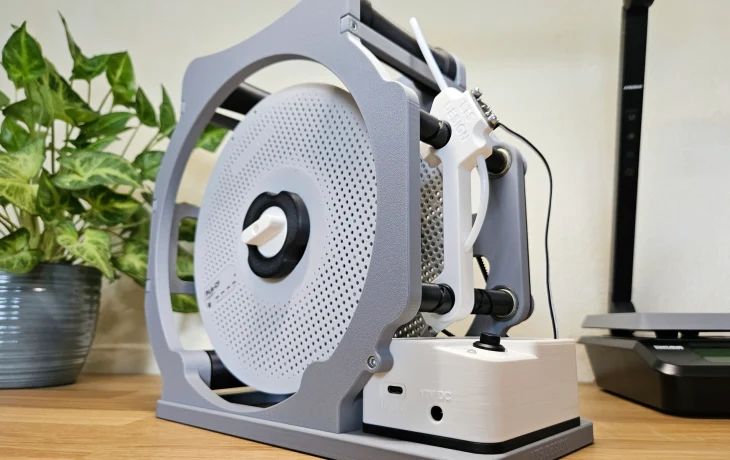

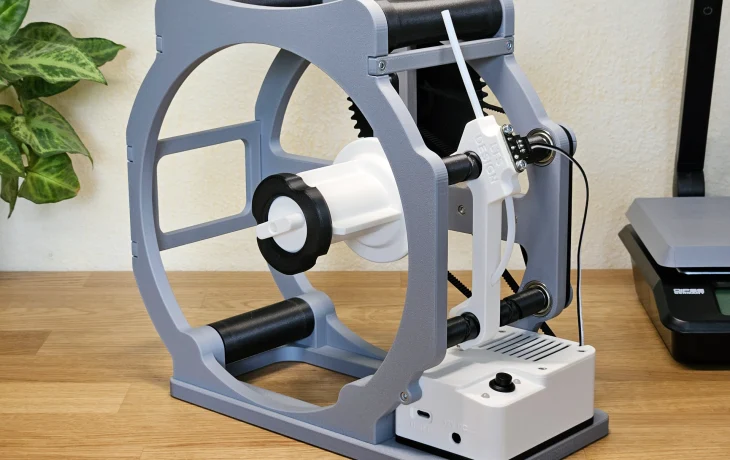

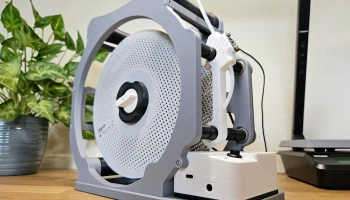

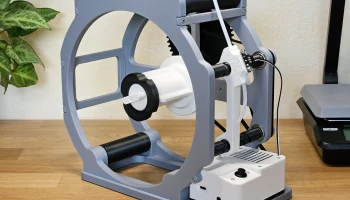

Этот компактный станок для намотки филамента оснащен шаговым двигателем и датчиком биения нити для удобства использования. Он немного переусложнен, но, по моему опыту, работает отлично! Решпулер оптимизирован для многоразовых катушек Bambu Lab, совместимость с катушками других производителей не гарантируется.

🗒️ Подробная спецификация материалов и PDF-инструкции в разделе загрузок!

Необходимое оборудование и электроника:

 Решпулер использует ESP32 для управления всеми функциями
 Большинство необходимых деталей можно заказать через Али
 Для подключения ESP32 к остальной электронике вы можете заказать свою собственную из предоставленных Gerber файлов.
 Прошивка кода в ESP32 с помощью Web Flasher как вариант.

Пожалуйста, сначала проверьте наличие печатных плат, прежде чем печатать или покупать другие детали!

📁 Весь код и Gerber-файлы находятся на GitHub!

Как использовать:

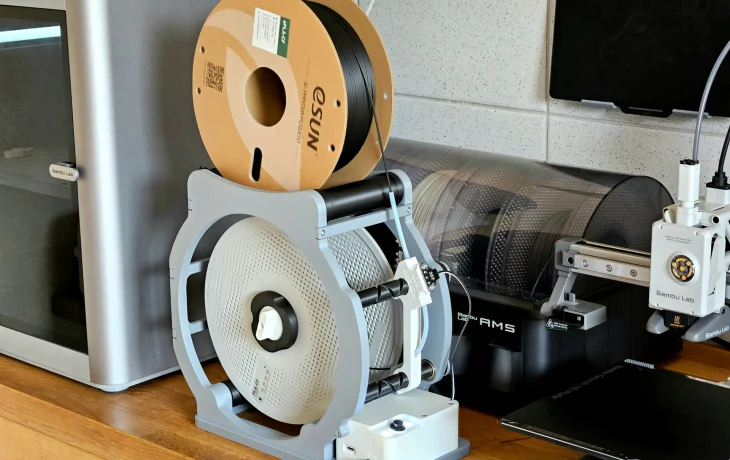

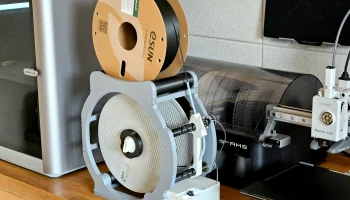

    Подайте филамент с верхней катушки через трубку из тефлона
 Светодиод загорится зеленым; без филамента мотор не запустится
 Прикрепите филамент к нижней катушке (я рекомендую эту модель) и нажмите кнопку
 Когда весь филамент будет передан, мотор автоматически остановится
 Если вы хотите прервать намотку, просто нажмите кнопку еще раз.

Видео Респулер в действии: YouTube

Ремиксы разрешены :) Это ограничено из-за эксклюзивных очков MakerWorld, но вы можете просто загрузить ремикс как отдельную модель.

Changelog:

Изменения для V4:

 обновленный корпус электроники, работающий с ESP32 и кнопками/светодиодами Maker's Supply

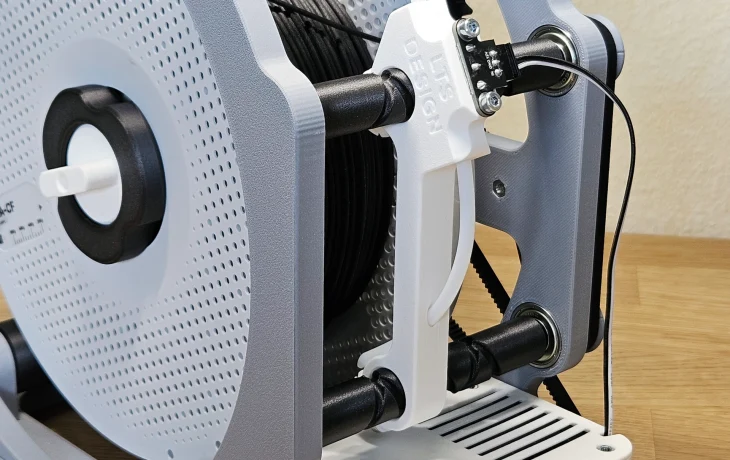

 обновленный Filament Guide, работающий с переключателями Maker's Supply
 улучшенная геометрия Spool Center.

Изменения для V3:

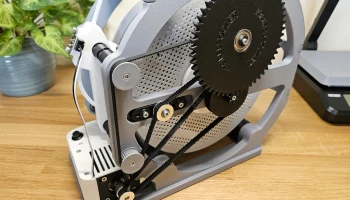

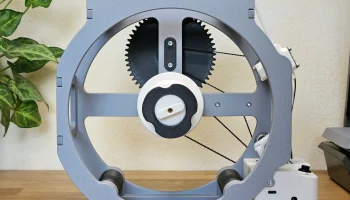

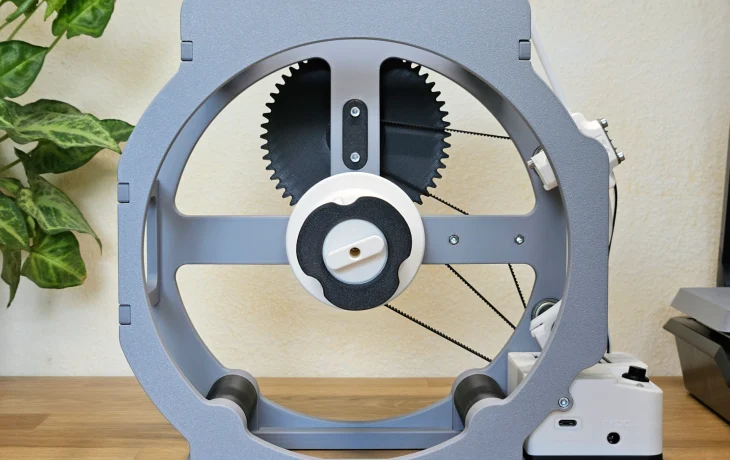

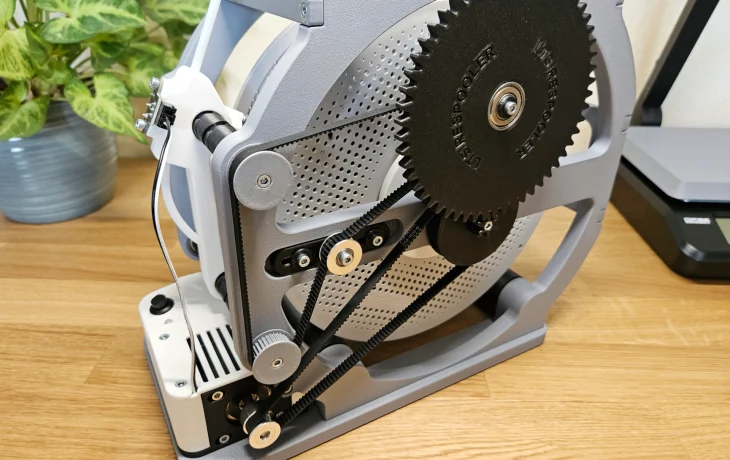

 изменены шкивы для совместимости с ремнем HDT шириной 10 мм
 натяжение ремня двигателя теперь легче регулируется
 более толстый вал катушки для большей прочности.

Изменения для V2:

 новая геометрия рамы и основания для уменьшения занимаемой площади при печати
