Улучшенный подшипник 608

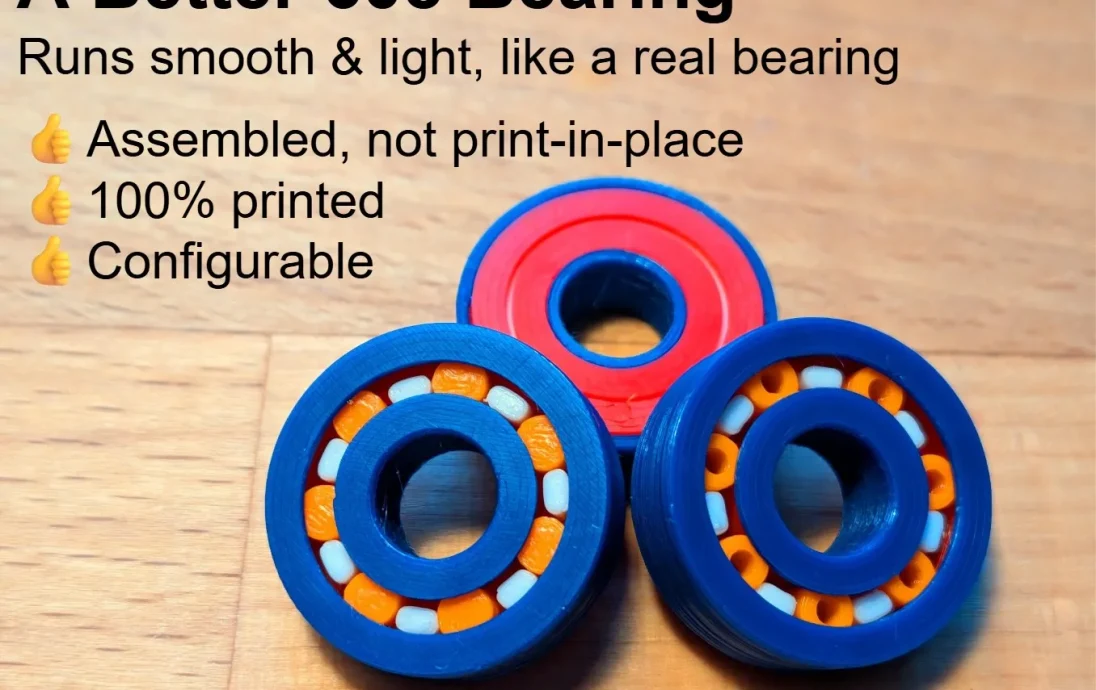

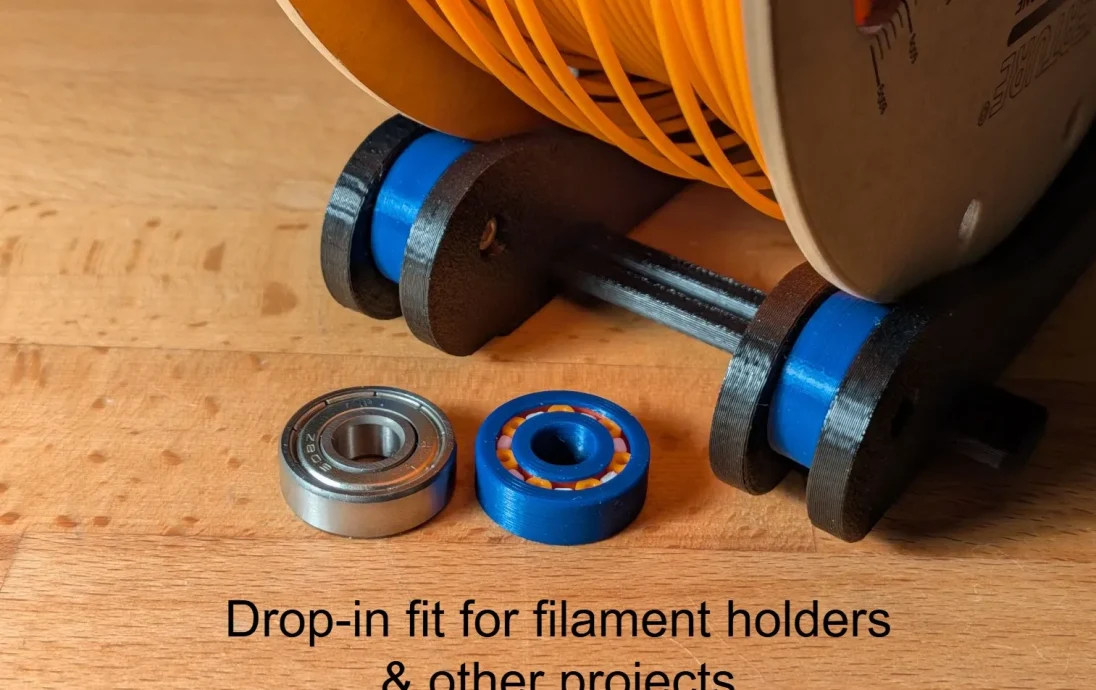

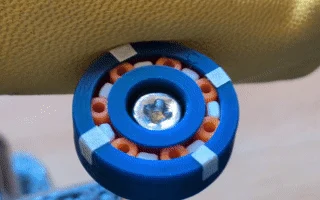

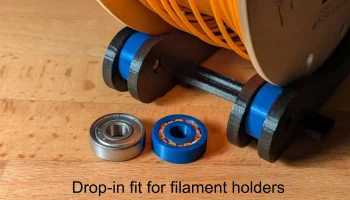

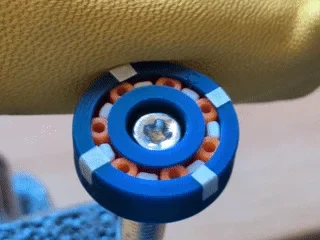

Это практичный подшипник 608 с печатным рисунком, подходящий для многих домашних проектов (например, в держателе катушки).

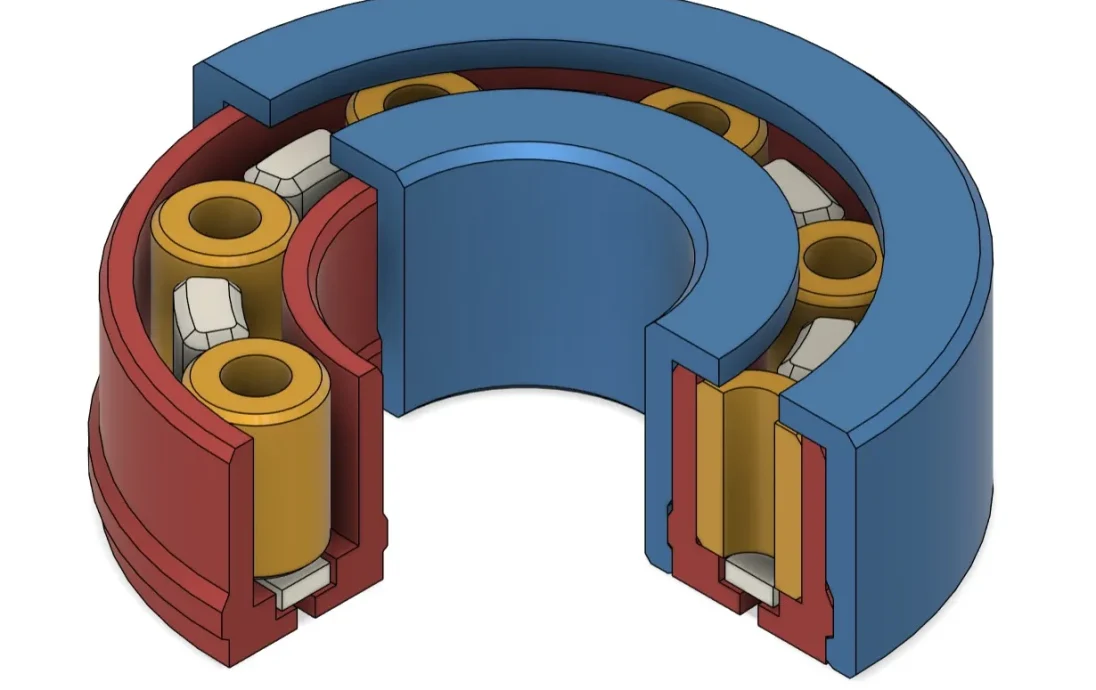

Это полнофункциональный роликовый подшипник с подходящим рабочим сепаратором.

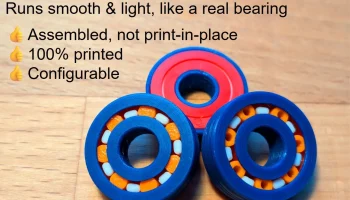

Он работает как настоящий подшипник с плавным действием, плотной посадкой и низким коэффициентом трения.

Он практически не имеет радиального люфта, обеспечивая предсказуемое положение оси в любой сборке.

Эт�� конфигурируемый собранный подшипник, превосходящий конструкции, изготовленные методом печати на месте (и втулки).

Он на 100% напечатан, никакого оборудования не требуется.

Он подходит для любого обычного 3D-принтера и прост в сборке.

Краткие инструкции (TLDR)

НОАК рекомендуется

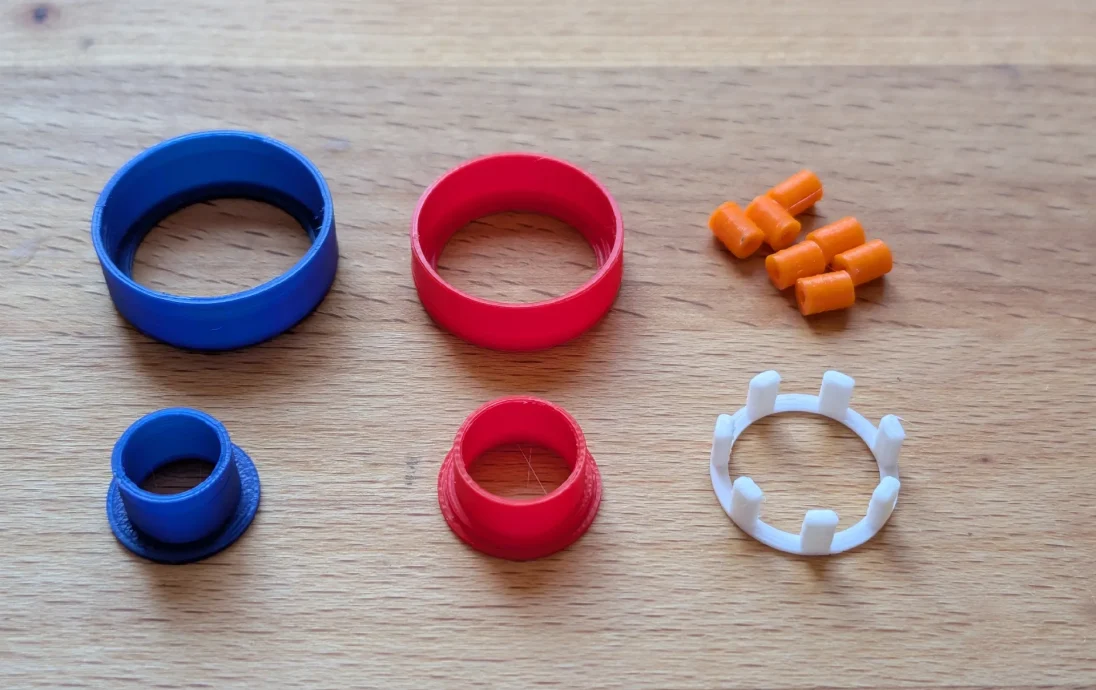

Распечатайте детали по отдельности, а затем соберите их.

Печать с соплом 0,4 мм при высоте слоя 0,15 мм.

Случайные косынки по контурам и внутреннему периметру

Контроль/проверка роликов на наличие слоновьей стопы

Соберите детали последовательно; Внешнее кольцо --> Внутреннее кольцо --> Сепаратор --> Ролики (с плоскогубцами) --> защелкивание защелки внешней крышки --> защелкивание внутренней крышки

Полное описа��ие и инструкции
Преимущества

Этот собранный подшипник более практичен, чем конструкции, изготовленные методом печати на месте (или втулки):

Он имеет более плотную посадку, поскольку не требует зазоров для печати (в отличие от PIP).

При необходимости вы можете проверить и обработать рабочие поверхности.

Для валиков можно использовать разные материалы (в том числе FLEX!).

Вы можете оптимизировать ролики, подходящие для вашего применения, сбалансировав герметичность и трение. В файлы STL включены ролики разных размеров.

Детали приложения

Встраиваемая конструкция для любого легкого подшипника 608.

Не предназначен для применения в условиях высоких скоростей/сил/нагрева; используйте для этого обычный купленный ��одшипник 608.

Он выдерживает приличные боковые нагрузки.

Полые ролики обеспечивают некоторую эластичность; также доступны более традиционные сплошные ролики.

Полузакрытая задняя часть, с возможностью полузакрытой передней стороны (для предотвращения попадания смазки и/или грязи внутрь)

Инструкции по печати

Распечатай��е детали по отдельности, а затем соберите их вместе.

Варианты файлов STL
Весь комбинированный файл STL

STL-файл «Все детали — макет для печати» готов к печати. Все детали ориентированы на печать, есть один дополнительный ролик (в качестве резервного). Ролики представляют собой вариант «Solid Loose» и подходят для большинства случаев. Если он немн��го ослаб, попробуйте более жесткий валик, см. ниже.

Отдельные файлы STL для разных конфигураций

Существуют отдельные файлы STL для настройки подшипника по своему вкусу и применению:

Внешняя гонка, Внутренняя гонка и клетка всегда одинаковы.

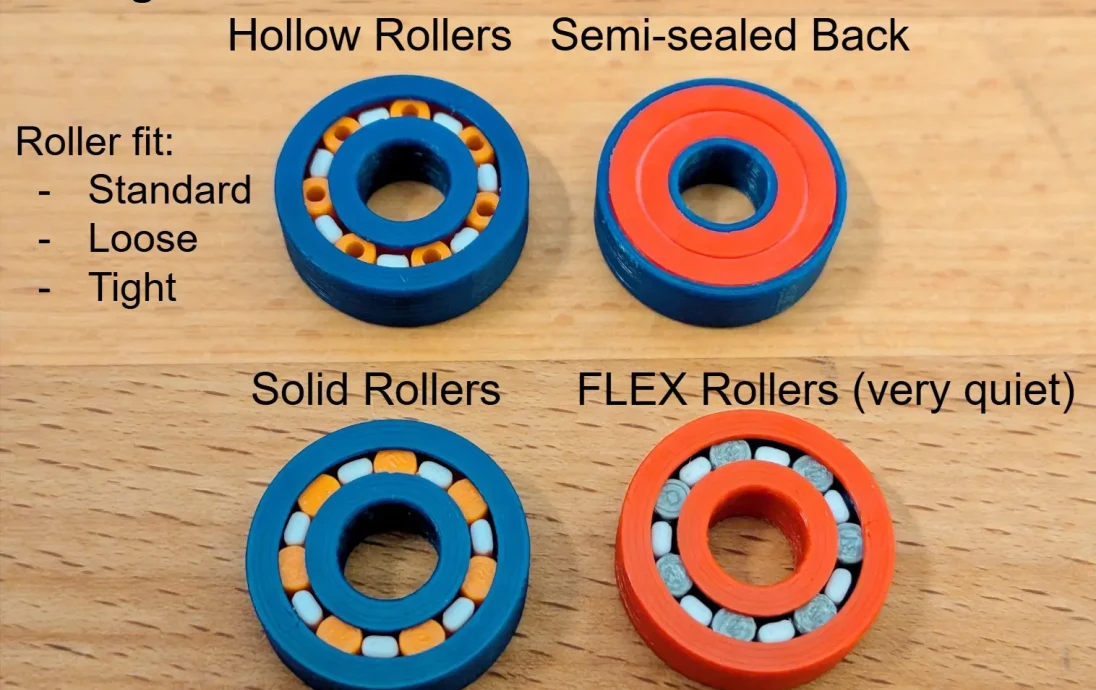

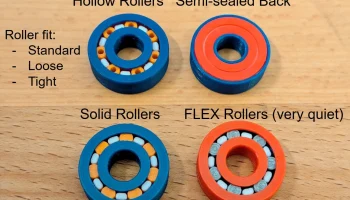

Внешняя и внутренняя крышка в обычном (открытом) и полузакрытом вариантах.

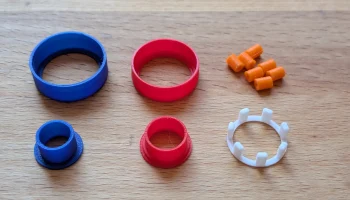

Ролики

Твердые и полые варианты

Три размера: стандартный, плотный и свободный. Вы также можете масштабировать ролики слайсера по XY, чтобы оптимизировать их соответствие.

Выбор материала

Для гонок, крышек и клетки: рекомендуется PLA, другие материалы могут подойти, но они не проверялись.

Для Роликов:

PLA работает хорошо, может быть немного шумно

PETG — отличный выбор, он обеспечивает более приятные ощущения и предотвращает заедание со временем под нагрузкой.

FLEX/TPU тоже работает! (лучше всего использовать сплошные валики). Это делает подшипник абсолютно бесшумным, пока он еще работает, с немного большим трением. Отличный вариант, если вам нужен очень тихий подшипник.

Настройки сла��сера

Сопло 0,4 мм

Высота слоя 0,15 мм

2 периметра, заполнение 15 %

Ориентация печати, как показано в файле All Parts STL:

Никакие опоры не нужны.

STL Races, Cage и Roller по умолчанию ориентированы правильно.

Оба отдельных колпачка STL следует переориентировать на фланцы.

Ключевые настройки слайсера (Prusa), которые работали лучше всего:

Произвольное положение шва

Шарфовое соединение на контурах (кроме валиков, если они печатаются отдельно)

Шарфовое соединение по внутреннему периметру

Проверьте/контролируйте наличие слоновьей стопы, особенно роликов. Я распечатываю 1 или 2 дополнительных, на случай, если один будет выглядеть хуже.

Примечания

Время печати на принтере Prusa Mini или Mk4 — 18 минут при печати всех деталей одновременно.

Файлы 3MF предназначены в первую очередь для иллюстрации, но их можно импортировать в слайсер. Их не следует распечатывать как есть, этот дизайн не является печатью на месте. При импорте файла 3MF измените порядок отдельных частей в слайсере.

Постобработка

Проверьте ролик
