Устройство для намотки катушек с нитью......

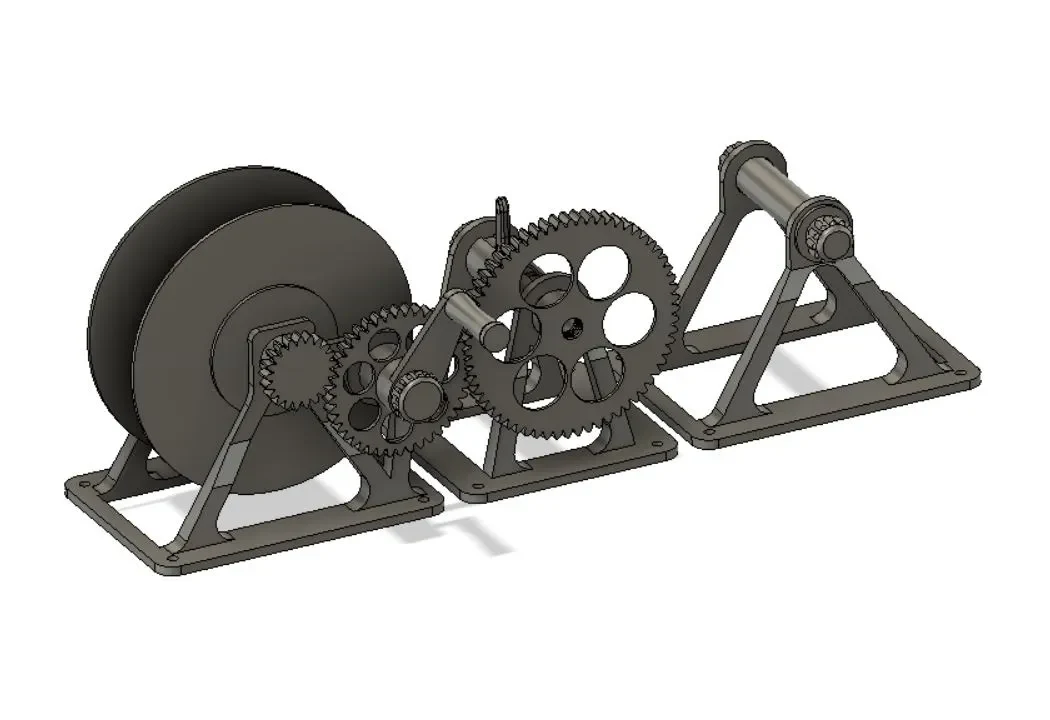

Это устройство для перемотки нити с одной катушки на другую. Это вызвано необходимостью использовать определенные катушки с нитями для Bambu Lab AMS. Эта сборка должна ускорить процесс и дать приятную плотную намотку. Есть возможности для улучшения, поэтому не стесняйтесь оставлять отзывы либо в Printables, либо в видеороликах на Youtube.

Эта версия на 100% напечатана на 3D-принтере (не включая крепежные винты). В будущих версиях будут использоваться подшипники и, возможно, двигатель для привода шестерен.

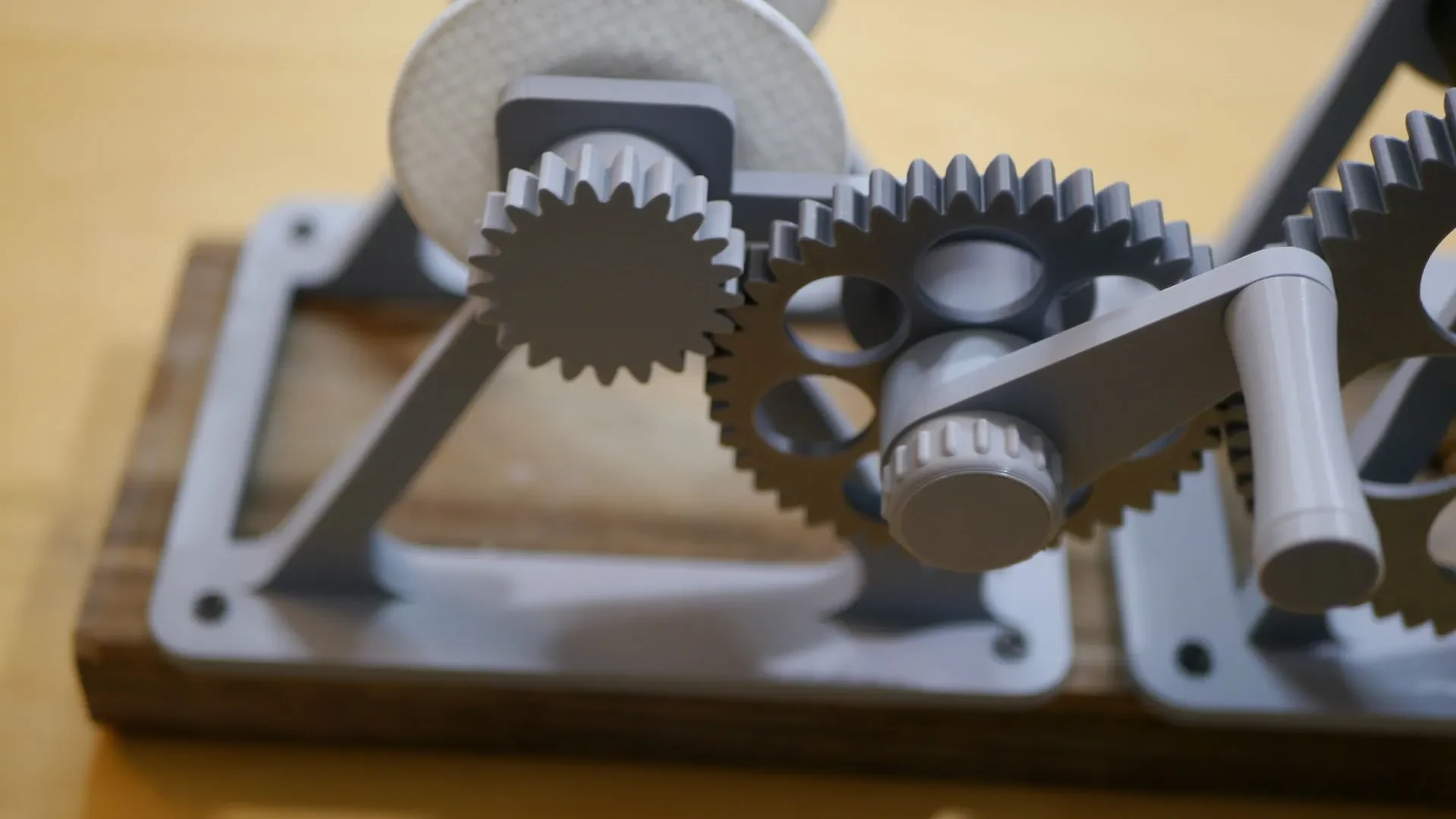

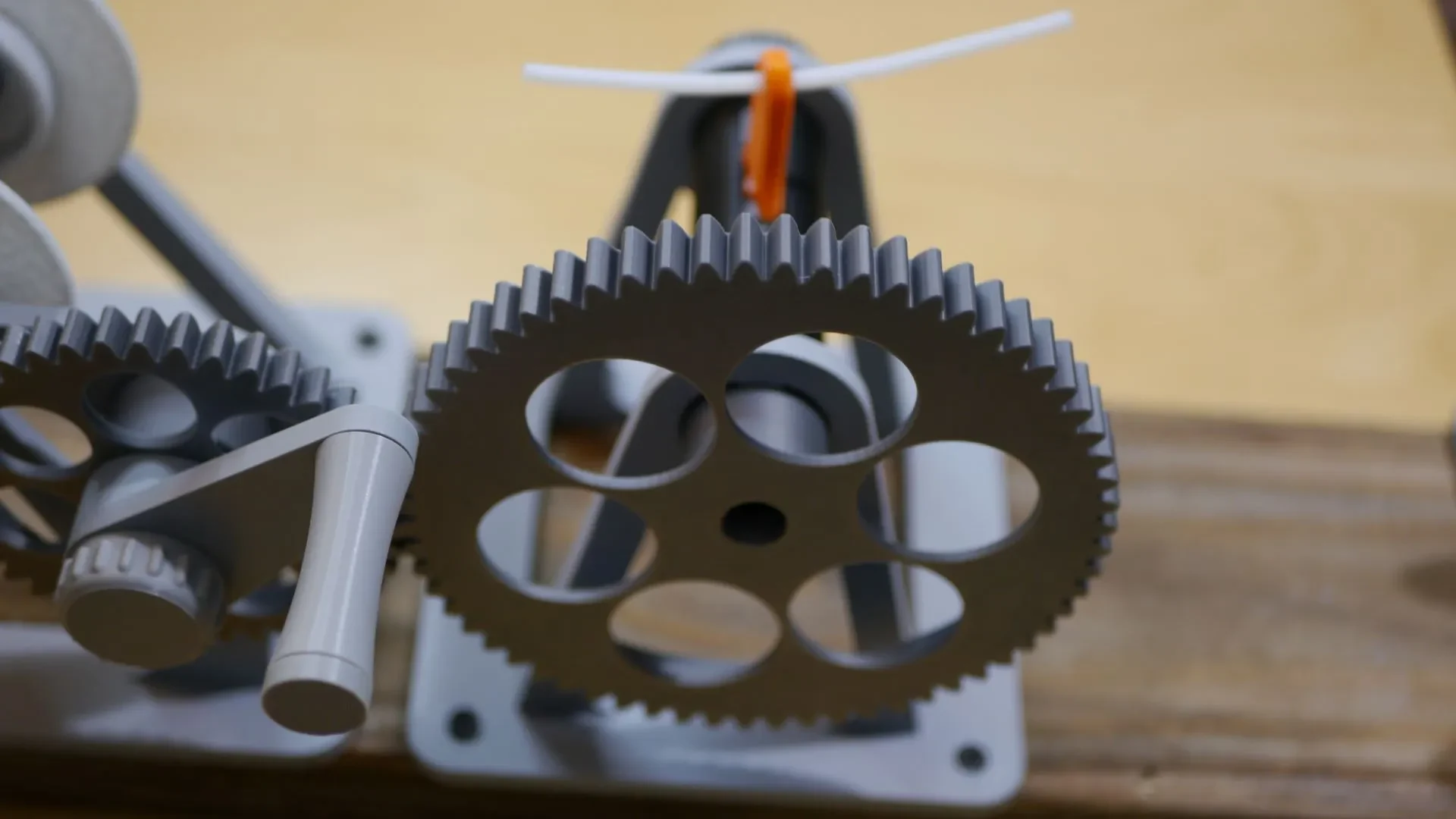

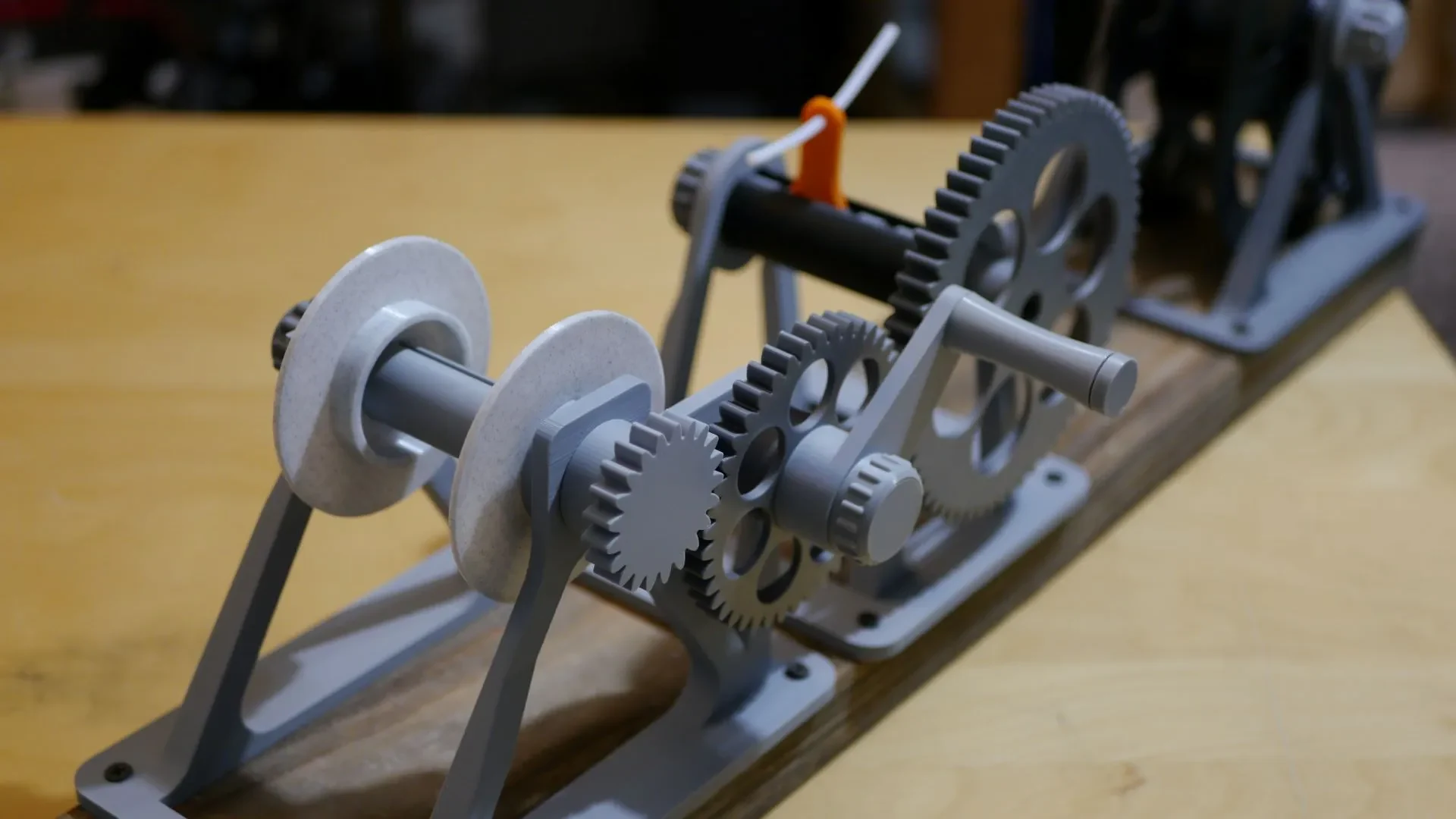

На изображениях показаны сборки, установленные на 2x6 для тестирования. Сборки можно крепить к аналогичной плите или к основанию из алюминиевых профилей.

Рекомендации по печати

При разработке устройства для намотки катушки я использовал PLA. Я бы порекомендовал использовать PETG, Nylon CF или другую более прочную и жесткую нить.

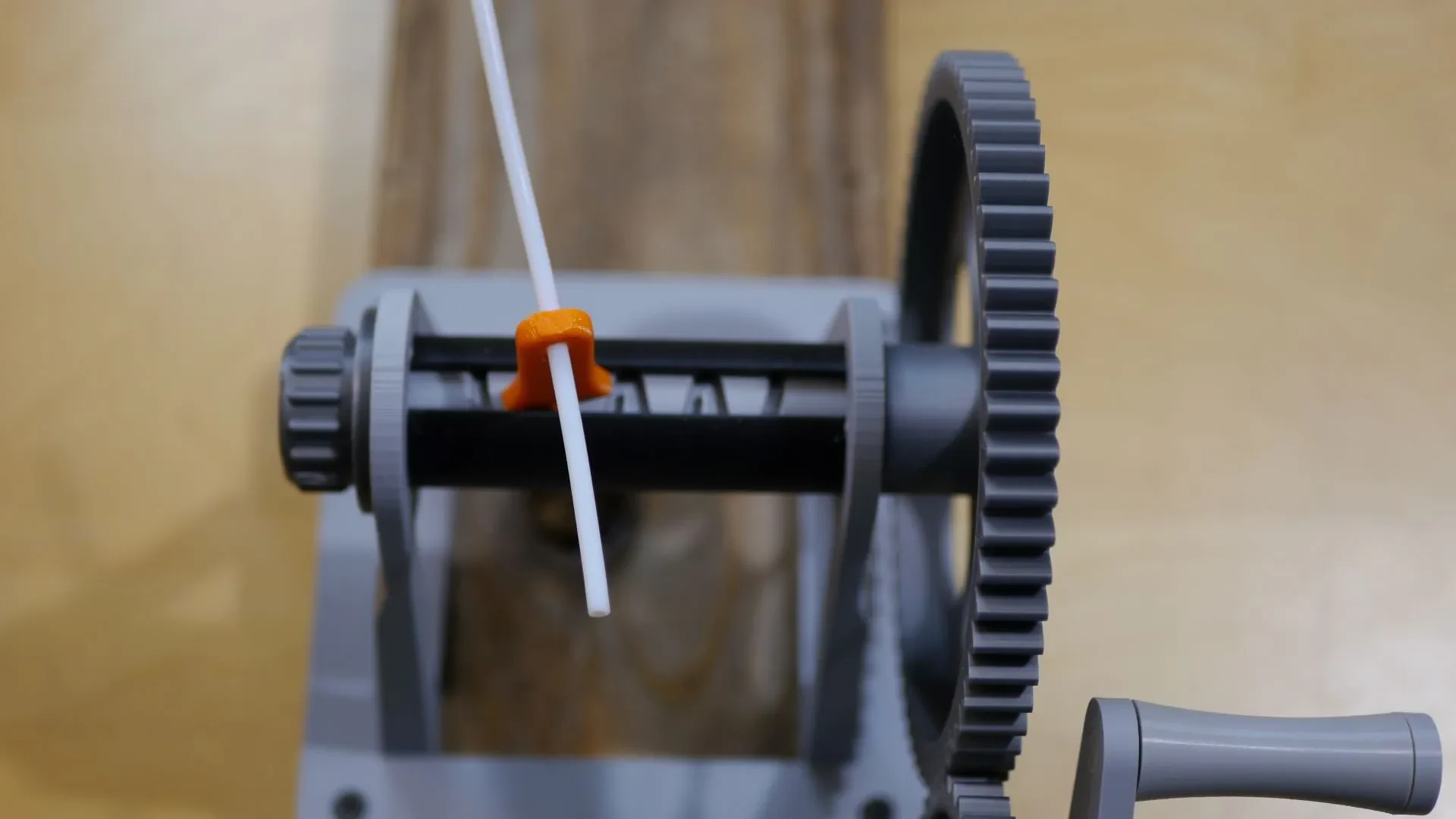

«Червячную» шестерню может быть сложно распечатать. В Bambu Lab Studio я установил деталь вертикально, установил поддержку дерева (авто) и пороговый угол 10. Установите поля на 8 мм.

Шестеренки легко распечатать и не требуют поддержки или последующей обработки.

Базам нужна некоторая поддержка, и они хорошо справились с деревом (авто) и пороговым углом 30.

Для большинства деталей я использовал 4 стены и 15% заполнения. Винты с накатанной головкой я использовал со 100% заполнением.

Сборка

Большая часть сборки проста и не требует пояснений.

Обратите внимание, что задняя ведомая шестерня имеет обратную резьбу.

Конкретные инструкции можно найти в следующем видеои��струкции .......

Также будет ссылка на видео на сайте V3 Precision.

Видео

Не стесняйтесь посмотреть наше видео на
