K2 (база) - верхняя часть рамы шасси для катушек с нитью ...

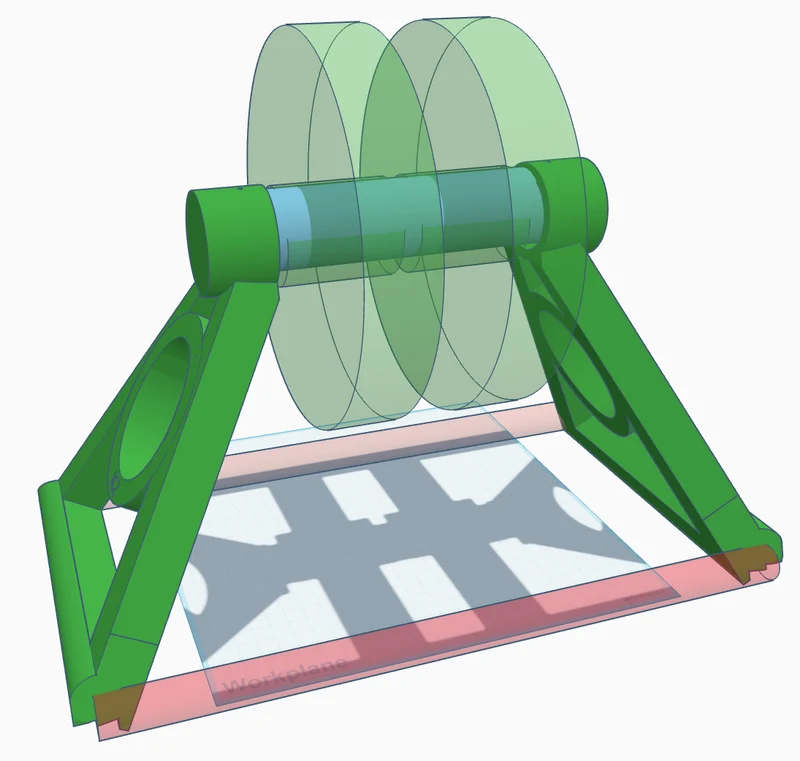

Рама и перекладина для подачи нити (ТПУ) сверху корпуса принтера К2 (база). Не Про/Плюс.

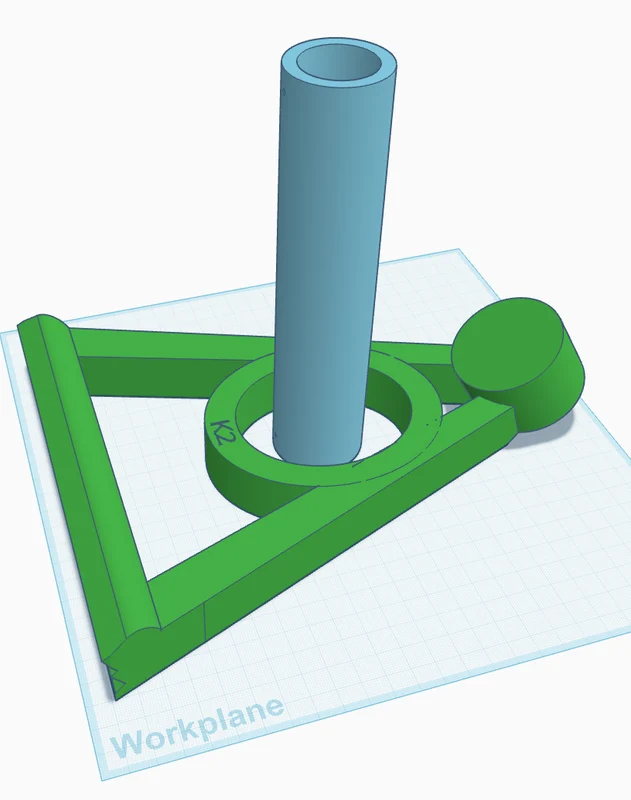

Мне это нужно было, чтобы установить катушку из ТПУ над моим K2 для печати. Было много версий для K2 Plus и Pro, но ни одна из них не подходила для базового размера K2. Общий дизайн я основывал на некоторых других, но начал с нуля, чтобы убедиться, что он подходит правильно. А также у��едиться, что я смогу распечатать его на кровати K2 размером 260x260.

В креплениях и поперечине имеются заранее установленные отверстия, поэтому вы можете использовать стандартный винт M3, чтобы сделать его более прочным/устойчивым. Поперечина достаточно широка, чтобы при необходимости вместить две катушки.

Вам понадобится небольшая трубка из ПТФЭ длиной около 30 мм, которую можно вставить в верхнюю часть экструдера, чтобы обеспечить плавную подачу. Вам также понадобится сместить раму к передней части корпуса, если вы разматываете нить с передней части катушки, и наоборот. Таким образом, вы сохраняете натяжение намотки катушки, слегка перемещаясь.

Я напечатал это из PETG для большей прочности. Вы можете распечатать перекладину, поставив одну ногу вместе, а затем другую отдельно.

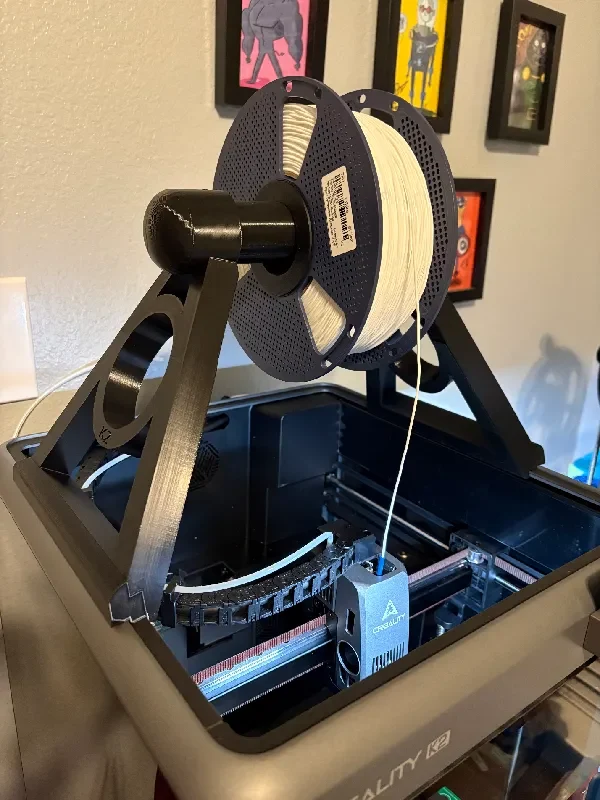

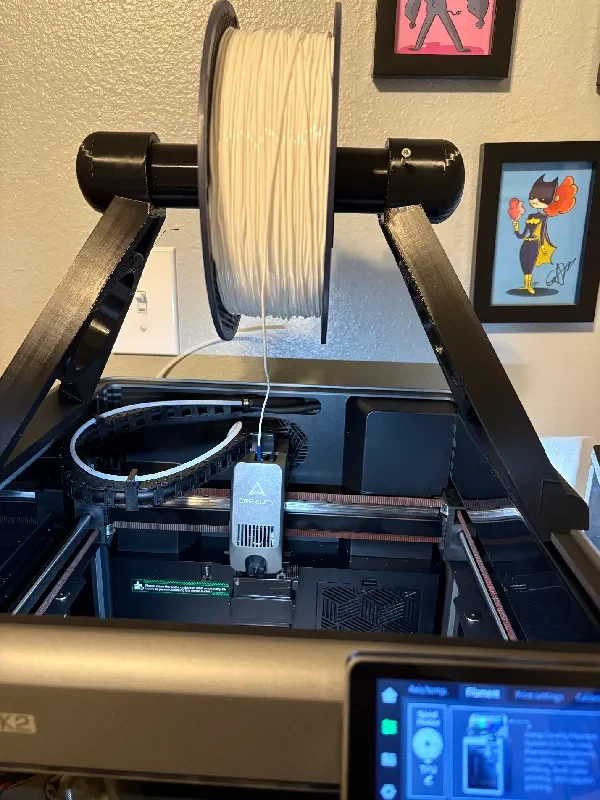

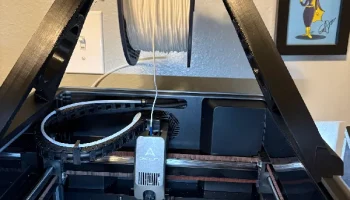

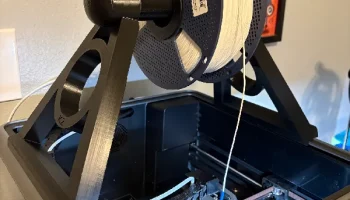

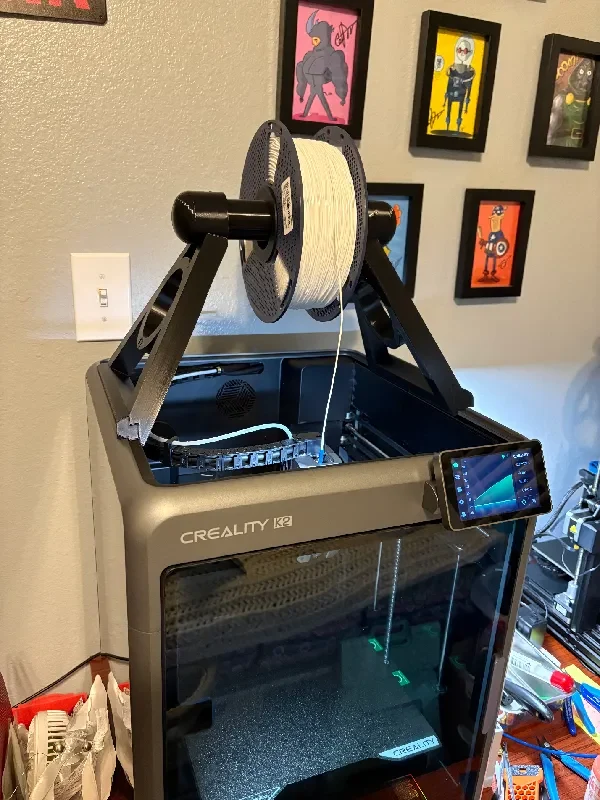

Реальные фотографии из моего прототипа. Модель здесь имеет несколько улучшений.

3 стены

15% заполнение
