Большая часть сборки такая же, как у оригинального Duender. Используйте файл Duender STEP рядом с этим, чтобы разобраться в сборке. Спецификации должно быть достаточно, если только у вас нет только 2 комплектов стержней оси Z и вам не хватает винтов M3, гаек и Т-образных гаек. Я рекомендую купить комплект профилей с V-образными пазами диаметром 550 мм, если вы хотите иметь полное расстояние по оси Z. https://www.amazon.com/dp/B099MPZ9K5?ref=ppx_yo2ov_dt_b_fed_asin_title Кроме того, выравнивание оси Z намного упрощается.

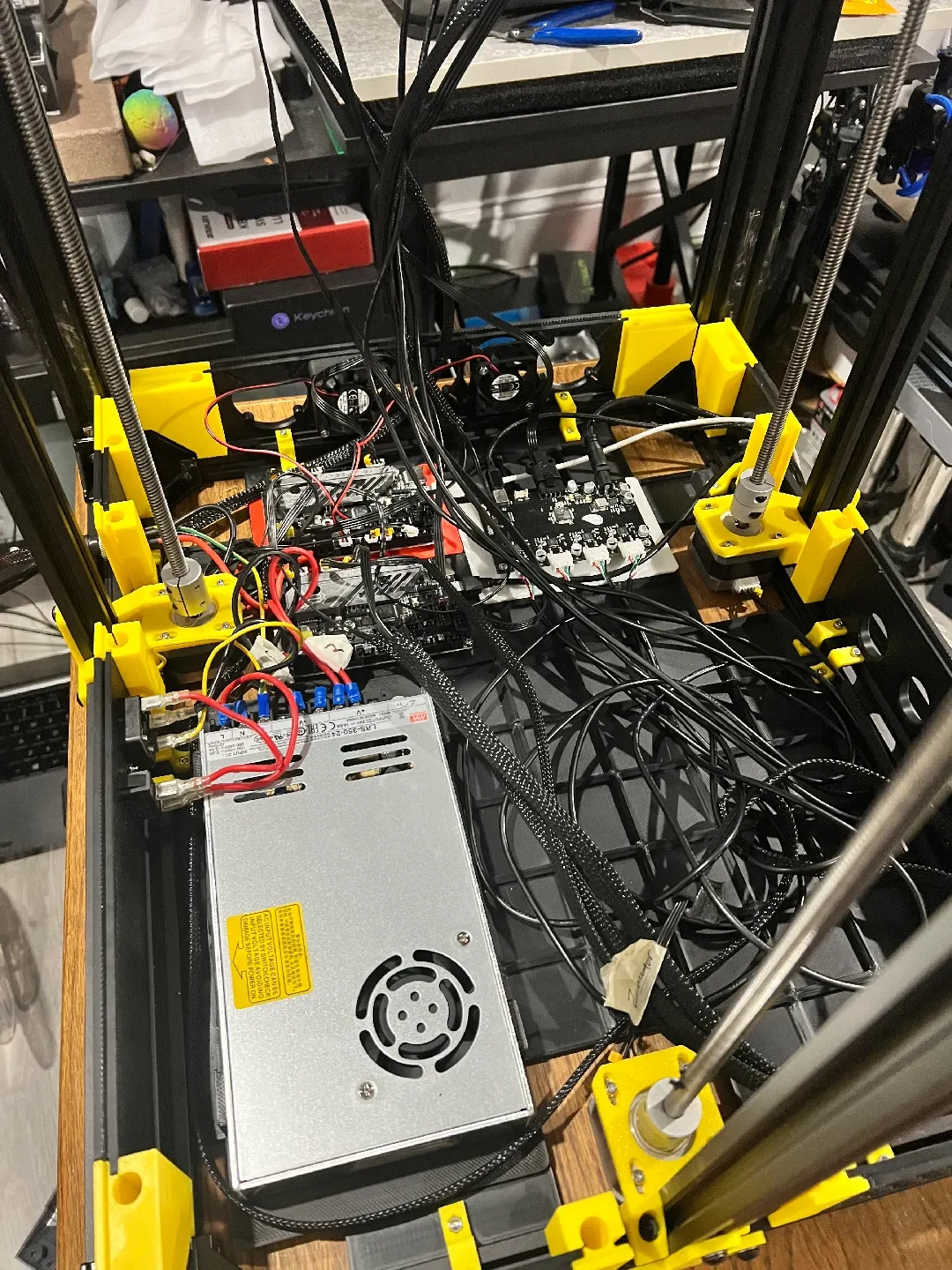

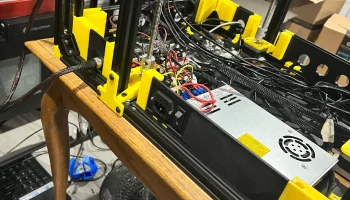

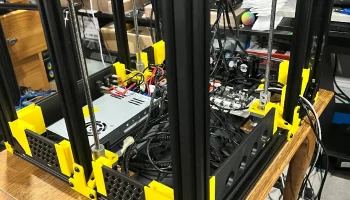

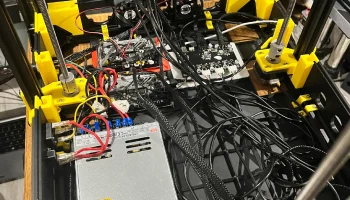

Единственная разница будет заключаться в отпечатках оси Z и базовом корпусе для электроники.

Вы можете использовать CR10 и CR10.
Я не использовал его ни с каким другим вариантом, обязательно измерьте длину экструзии, если планируете это сделать.

Я предоставил пустые панели, если вы хотите сделать их самостоятельно. Зеркально отразите панели, если хотите сделать это с правой стороны.

Печать

Базовый корпус был напечатан PLA на принтере большого размера, т.е. Элегу Нептун 3 Макс. Вы должны быть в состоянии разделить детали и расплавить их вместе с помощью паяльника или смешать их для принтеров меньшего размера.

На панелях, стойках и переднем стабилизаторе потребуются опоры.

Все STL ориентированы так, как я напечатал.

Советы по строительству

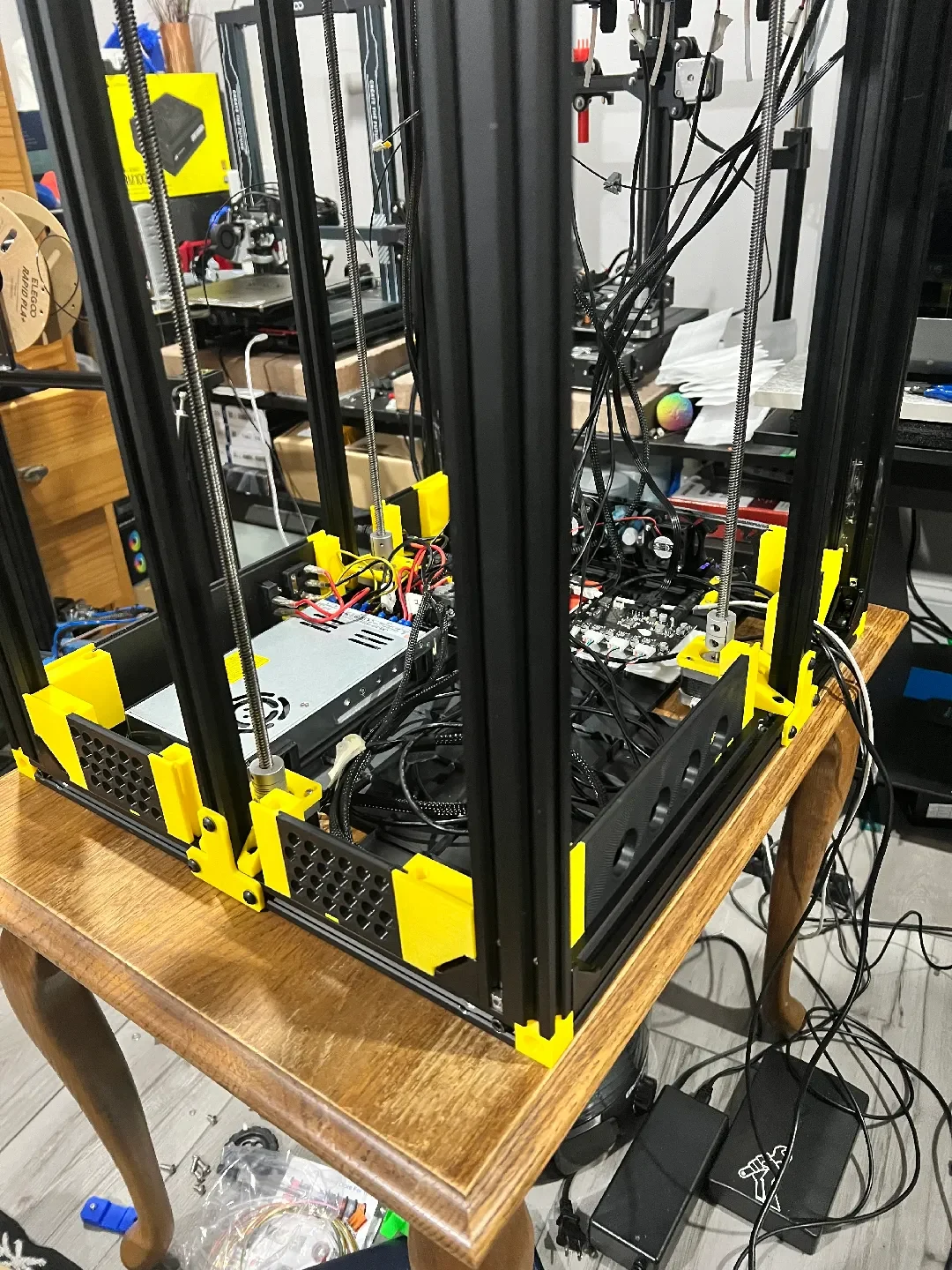

Базовые выступы такие же, как у CR10, только с интервалом 20 мм. Используйте проставку 20 мм в аксессуарах, чтобы выровнять их. В стойках оси Z используются экструзии оси X CR10 и верхний экструзион. Стойки такие же, как у CR10. Рельс оси Y изготовлен из экструзии оси Y CR10. Передние и задние верхние распорки представляют собой выступы длиной 400 мм либо сверху, либо спереди/задней части основания CR10.

Вы не сможете использовать большие регулировочные колеса для пружин кровати. Вы должны иметь возможность распечатать свой собственный. Вы можете ввинтить его непосредственно в отпечаток или использовать гайку M4 или термофиксирующую вставку.

Боковая стойка оси Z должна находиться на расстоянии 134 мм от заднего выступа.

Для базового варианта требуется 14 Т-образных гаек M3, 14 винтов M3x18, 10 винтов M3x8 и 10 гаек M3.
