Коробка фильтра для лазерного резака/гравера........

Я создал этот фильтр для использования с моим лазерным гравером Xtool D1 Pro в моей мастерской.

Основание представляет собой ведро для пищевого меда (или краски) диаметром 267 мм сверху и 226 мм снизу.

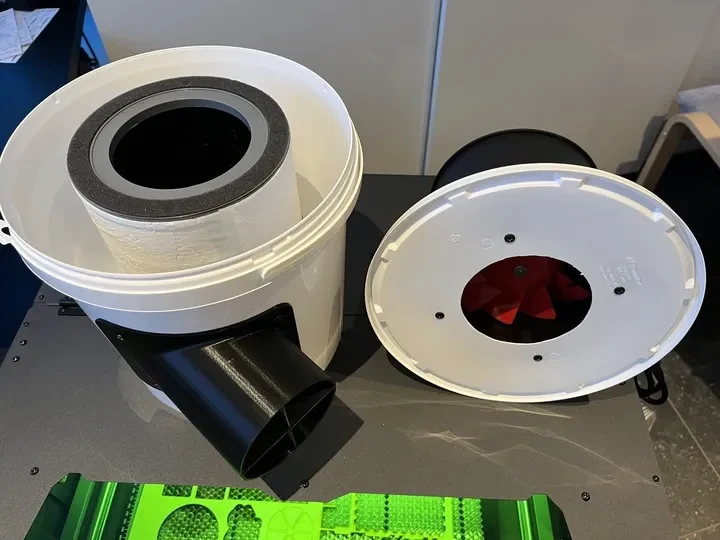

Фильтрацию обеспечивают 2 фильтра Vista 200 H13 True HEPA, расположенные друг над другом: на дно ведра укладывается пенопласт толщиной около 40 мм, чтобы компенсировать высоту фильтров.

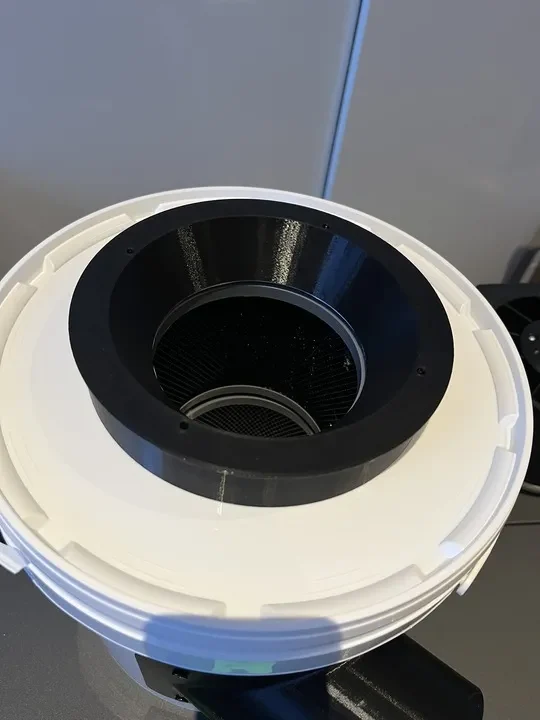

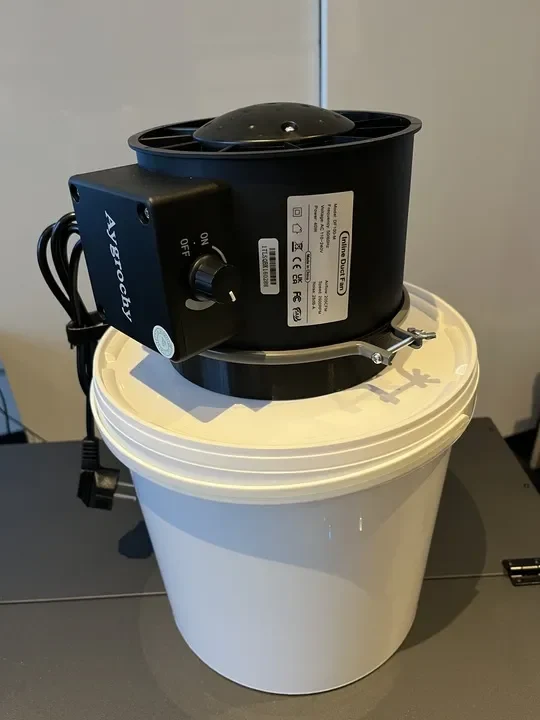

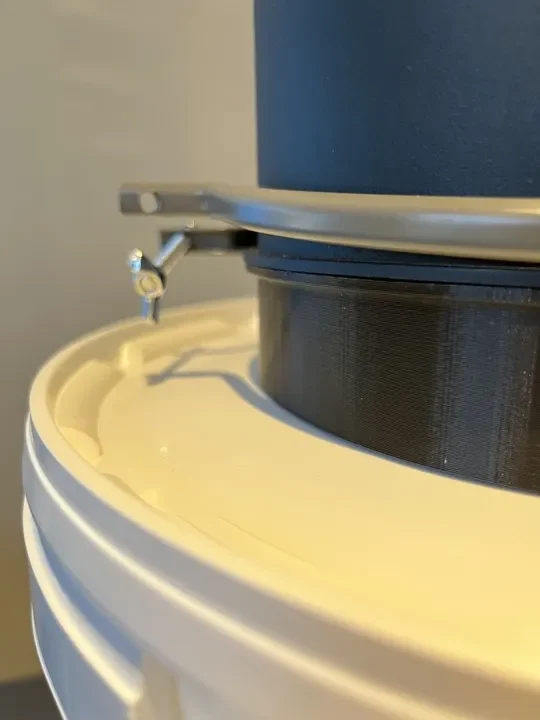

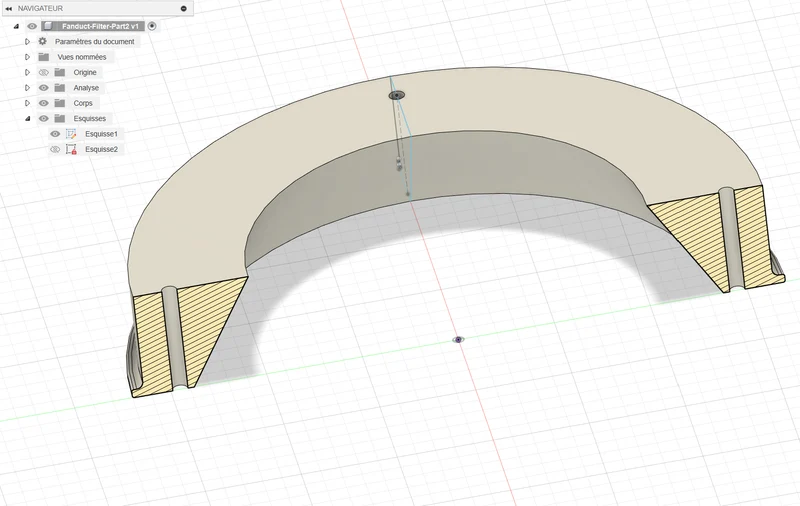

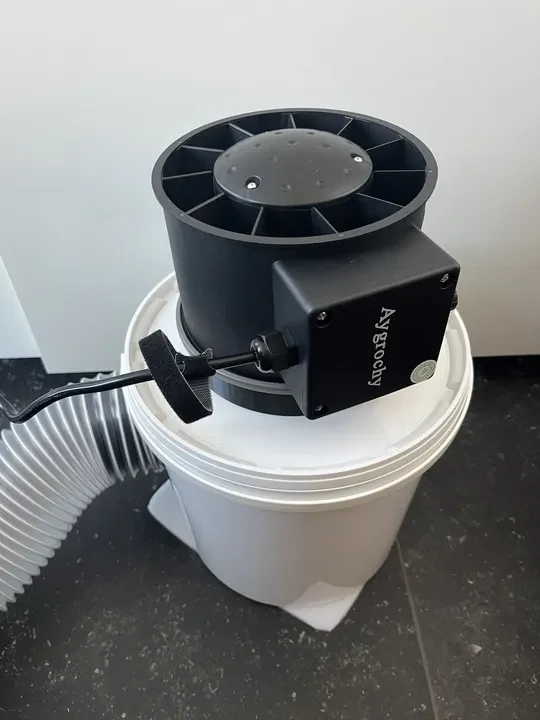

Вентилятор мощный и (относительно) тихий Айгрочий 100мм, который я снял с крепления. Его диаметр составляет 170 мм, и он крепится к детали Fanduct TurboFan с помощью оригинального кольца. Деталь прикручена к крышке четырьмя винтами диаметром 4 мм.

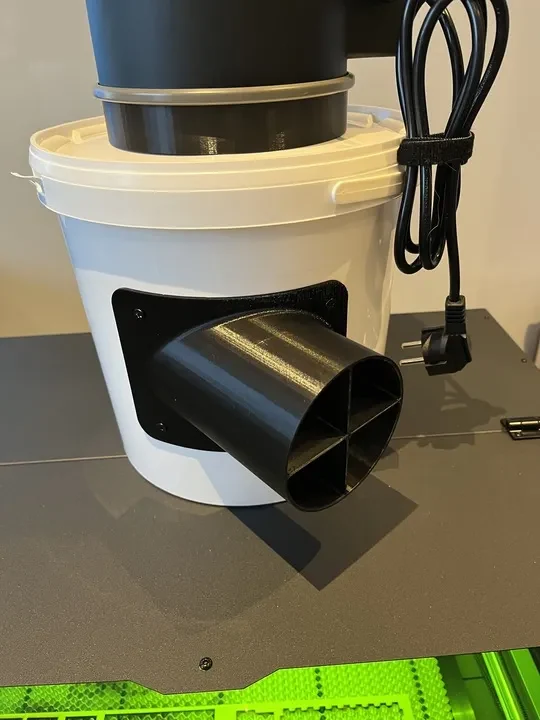

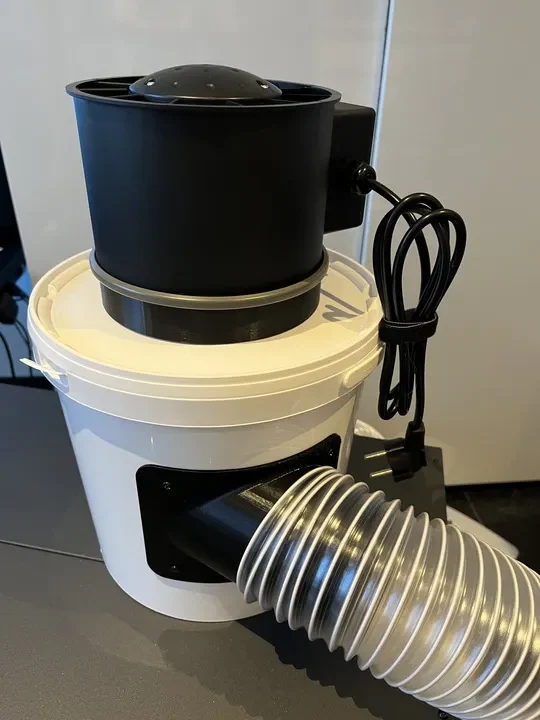

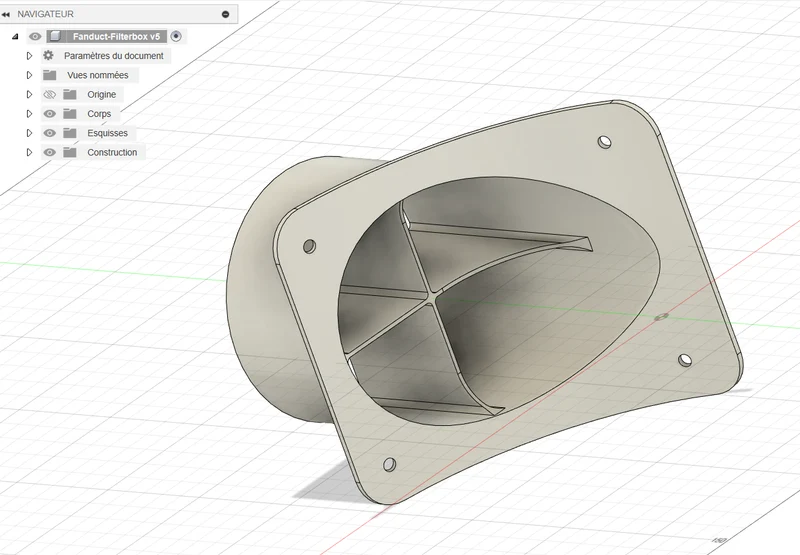

Забор воздуха осуществляется сбоку с помощью второй детали: Fanduct InTube.

Компоненты:
Ведро (пример): https://www.amazon.com.be/Silplast-seaux-litres-couvercle-blanc/dp/B09HL7K2RP
Фильтры: https://www.amazon.com.be/dp/B0BVVFR5VG.
Фанат: https://www.amazon.com.be/dp/B097DSJS1W
Печатный фандукт TurboFan
Печатный фандукт InTube
Несколько винтов диаметром 4 мм.

Общая стоимость: < 140 евро

Печать

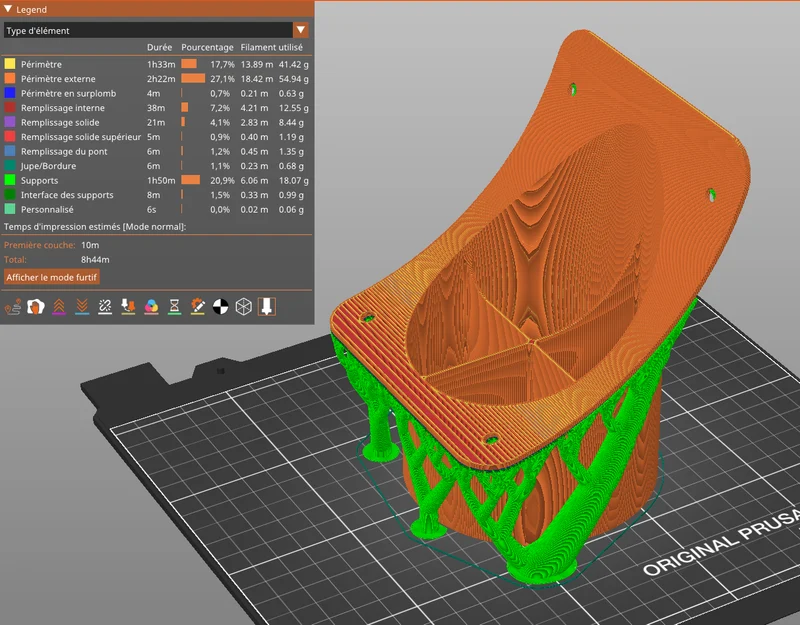

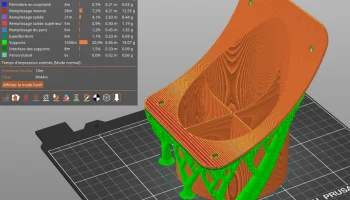

Обе детали напечатаны на принтере Prusa MK3+ с использованием PLA толщиной 0,3 мм. Я включил файлы 3MF для настроек. Fanduct TurboFan напечатан с органической поддержкой.
