В основном печатается на станке с ЧПУ "MPCNC" BURLY C-23,5 мм наружный диаметр
В основном печатные станки с ЧПУ / многофункциональные инструменты
Эти детали предназначены для кабелепровода с внешним диаметром 23,5 мм.
наружный диаметр 25 мм здесь
Внешний диаметр 25,4 мм здесь
Лицензия четко определена
Пожалуйста, ознакомьтесь с смягченными условиями «NC» здесь,
https://www.v1engineering.com/license/
Журнал изменений
15.10.18 — Изменения в Центре BURLY
19.03.18 — Новый дизайн стопы.
09.05.17 — Новая деталь XYZ, позволяющая использовать ось Z с приводом от ходового винта T8.
13.07.16 — Новые роликовые узлы. Добавлен новый размер.
25 мая 2016 г. — Новые центральные узлы и оси Z, универсальное крепление для инструмента.
24.04.16 — Новый уголок в сборе.

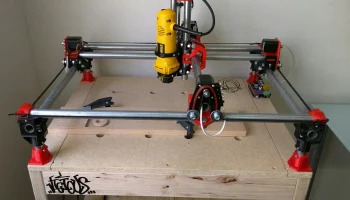

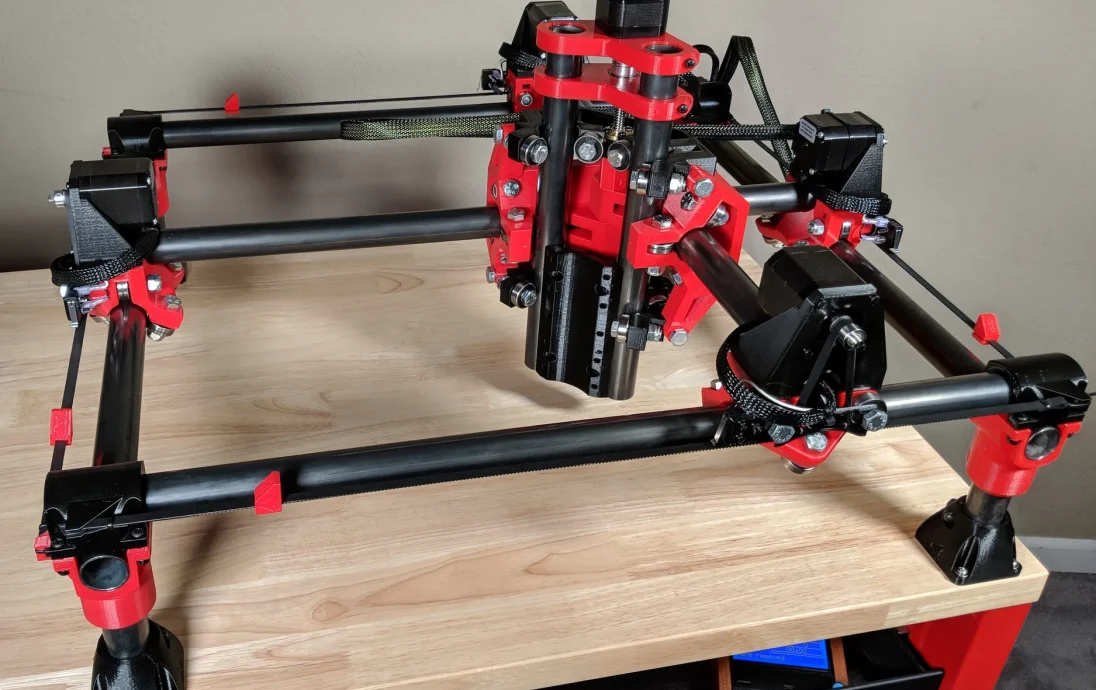

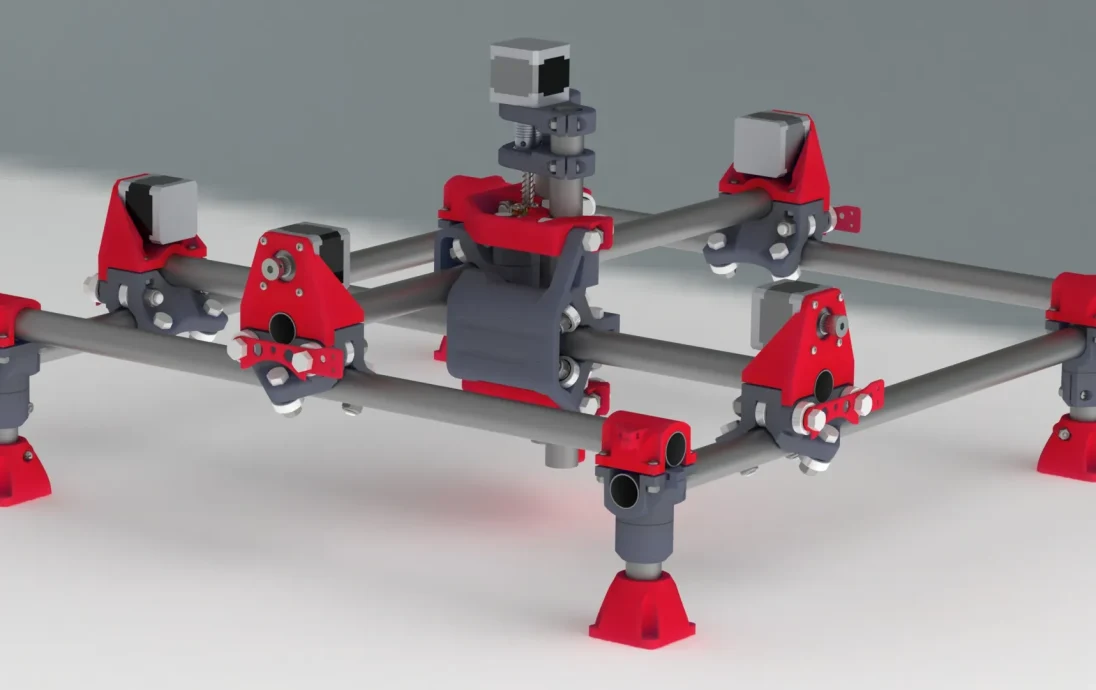

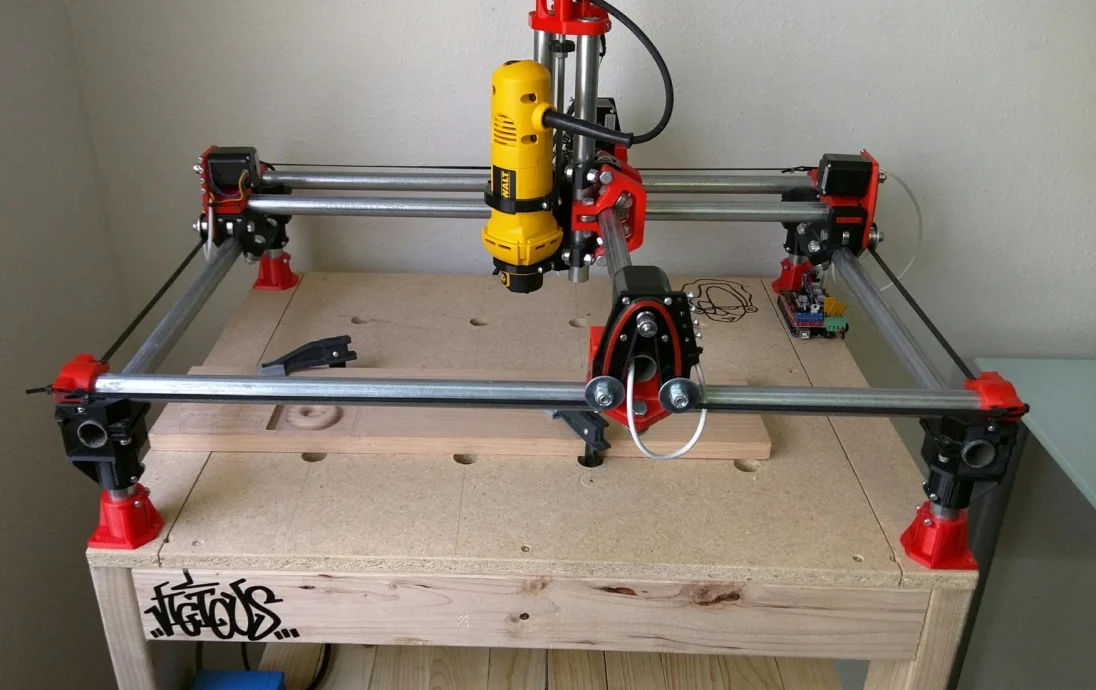

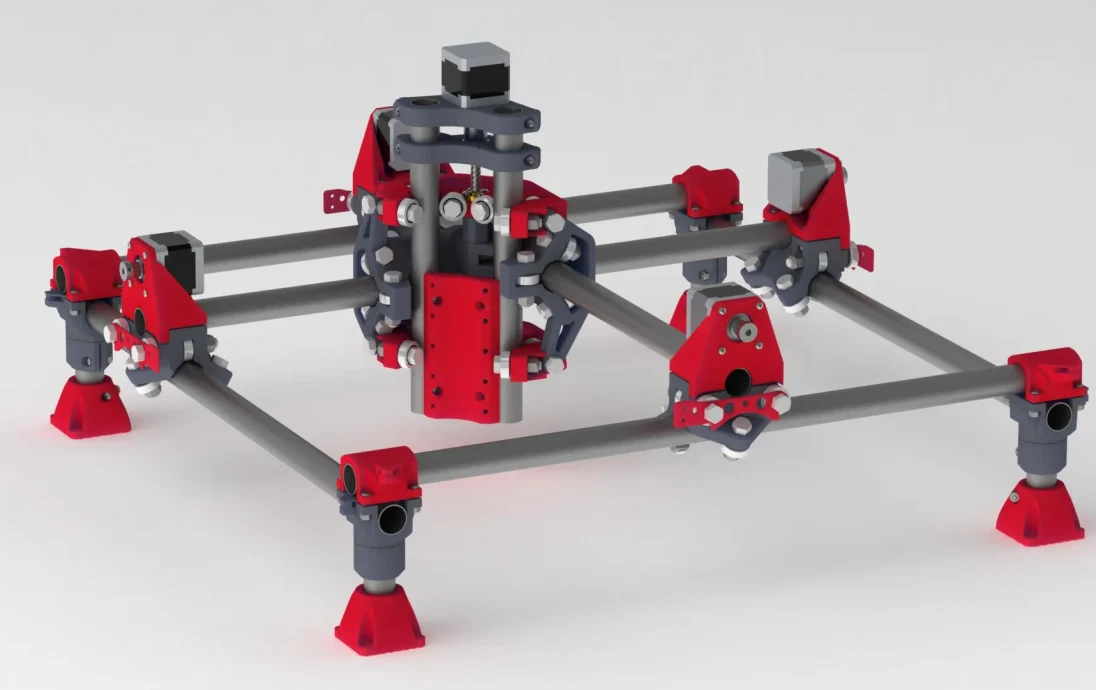

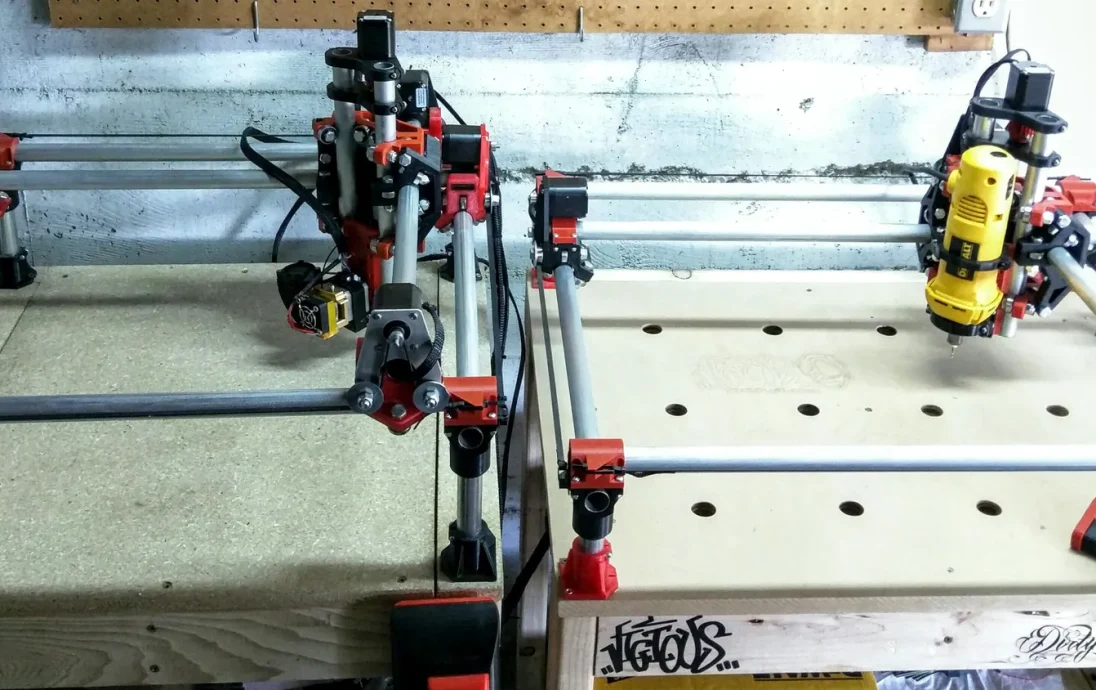

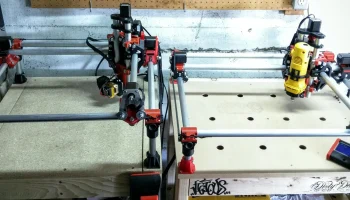

«MPCNC» — это недорогой станок с ЧПУ, который легко приобрести по всему миру и который можно легко заменить своими функциями.
Для получения дополнительной информации и приобретения запчастей посетите сайт:
https://www.V1Engineering.com/
Информация о печати
https://www.V1engineering.com/blog/parts/
Все вопросы задавайте на форуме или помогите, если можете.
Форумы чрезвычайно активны и очень дружелюбны к новичкам.
https://www.v1engineering.com/forum/
Из специальных инструментов понадобятся только ножовка и дрель на 4 отверстия.
Его можно легко расширить практически до любой длины, ширины и глубины в зависимости от требуемой жесткости. Меньшая длина = более жесткая. Он построен с использованием трубопровода emt из хозяйственного магазина (в США он продается с диаметром 3/4 дюйма (внутренний диаметр)), или в качестве модернизации вы можете использовать трубки из нержавеющей стали.

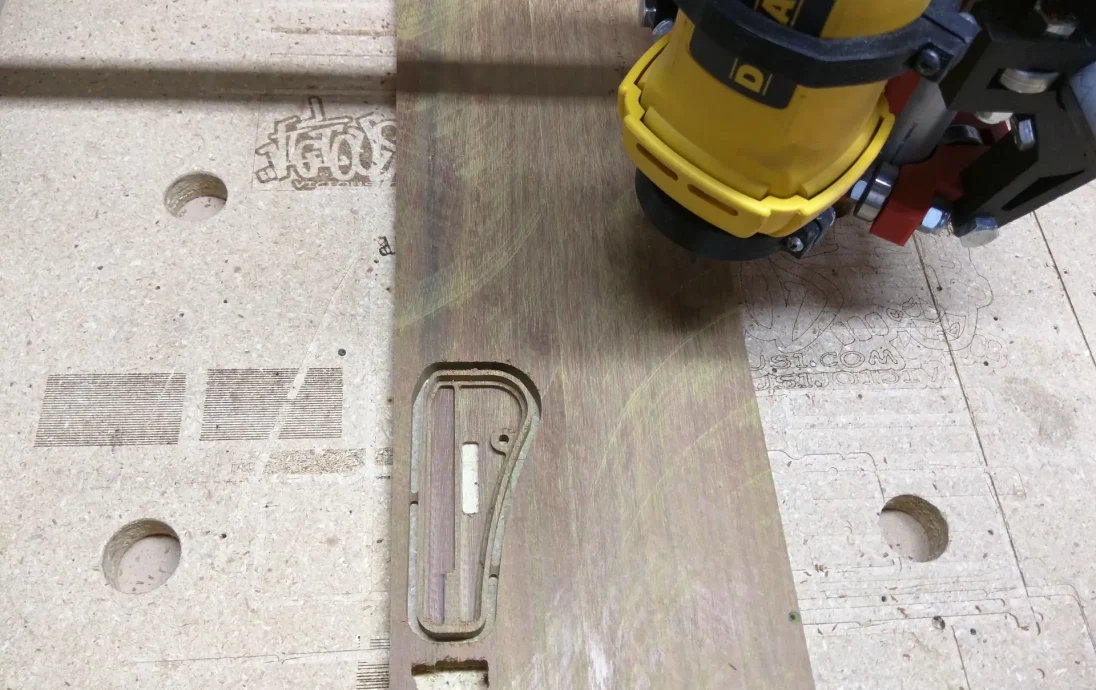

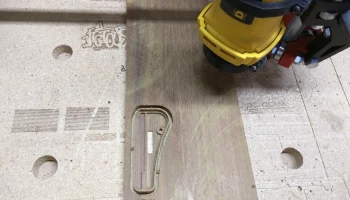

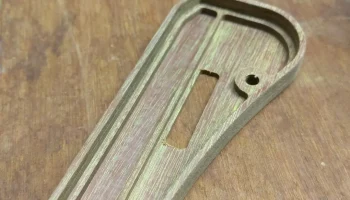

С большинством дерева и пластика проблем быть не должно, https://youtu.be/Ub2qablc-GE. Я фрезеровал алюминий размером 23,5 x 32 x 4 дюйма. Алюминий хорошо работает https://youtu.be/BRFeZESDo4k Да, даже немного стали https://youtu.be/1CX3qui0-Yo.
Вы можете отключи��ь шпиндель с помощью ножа, лазера, экструдера и т. д., что делает его отличным многофункциональным инструментом для прототипирования. Добавив длину и глубину, его можно легко использовать для придания формы большим, легко фрезеруемым вещам, таким как дерево, пенопласт или пластик. Для металлов делайте его небольшим.
Дополнения
Двойные концевые упоры
https://www.thingiverse.com/thing:2847042
3D-принтер MK8 MK9 с креплением к экструдеру
http://www.thingiverse.com/thing:868983
Крепление Dewalt DW660
http://www.thingiverse.com/thing:944952
http://amzn.to/1D7xByM
Тестер перпендикулярности DW660
http://www.thingiverse.com/thing:1525661
Крепление для ручки
http://www.thingiverse.com/thing:1612207
Пустые крепления для инструментов
http://www.thingiverse.com/thing:805803
Лазерное крепление (Leo69)
http://www.thingiverse.com/thing:1636811
Если того, что вы ищете, здесь нет, найдите «MPCNC».
Распечатать инструкции
Несвязанные теги: настольный станок с ЧПУ, MPCNC 525, MPCNC Melvin
Категория: Инструменты Настройки печати
Принтер: MP3DP
Рафты: не имеет значения
Поддерживает: Нет
Заполнение: см. http://www.vicious1.com/blog/parts/.
Нить накаливания: не имеет значения. Инструкции для PLA.

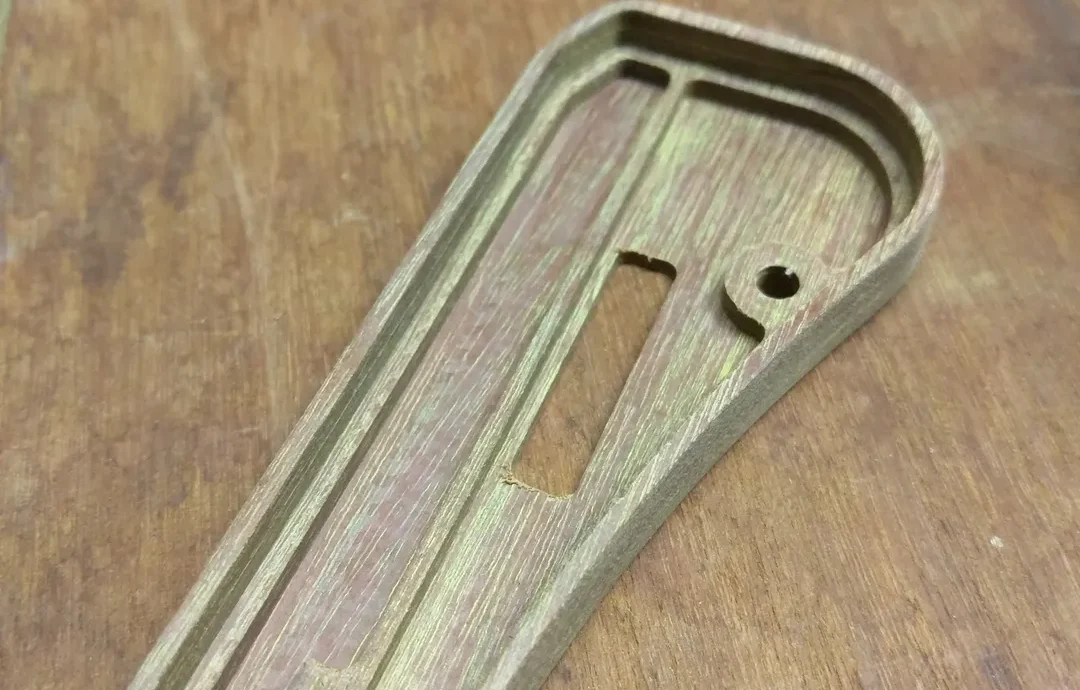

Деревянная демонстрация
https://youtu.be/j\_O9fbzjSn8
3D-печать
4 Безумие в голове! Просто чтобы показать возможности платформы.

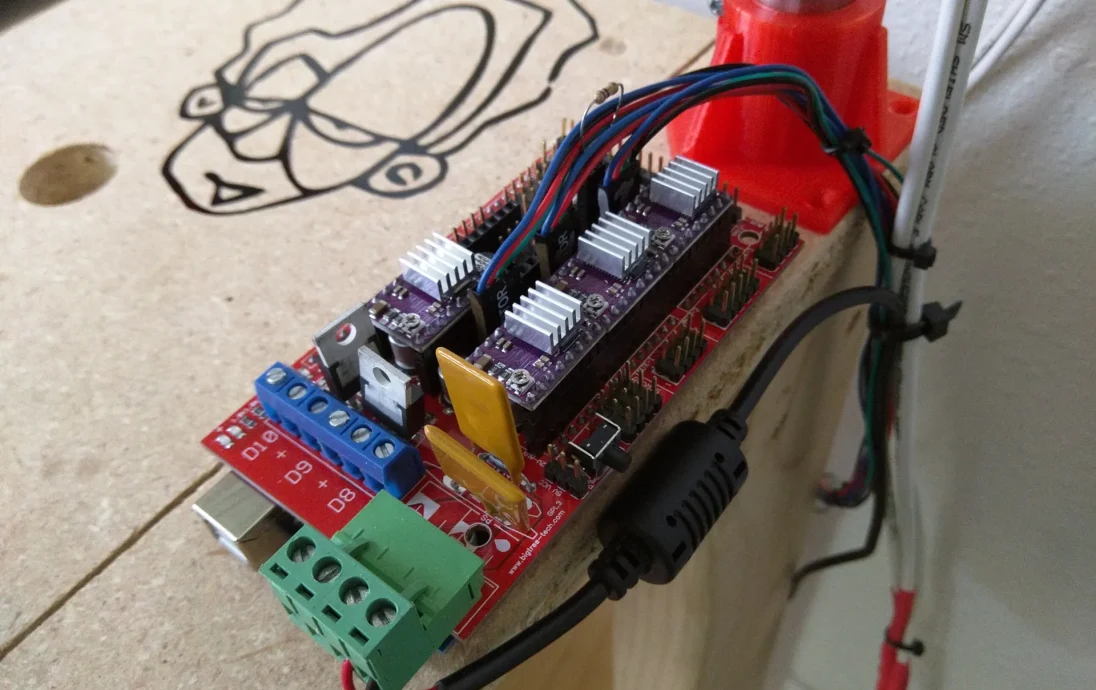

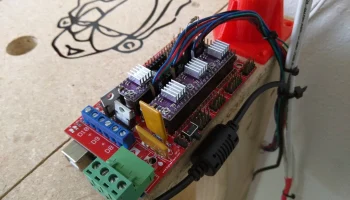

Электроника
Я использую Marlin, есть много вариантов, если вам это не нравится, grbl, tiny g и т. д.
Шаговые двигатели X и Y подключаются последовательно или индивидуально.
http://www.vicious1.com/ramps-wiring/
Преднастроенная прошивка здесь — http://www.vicious1.com/marlin-firmware/
Спецификация материалов
Текущий список — http://www.vicious1.com/blog/parts/
Программное обеспечение
3D-КАМ
http://www.estlcam.com/
Похоже, у нас есть победитель! Бесплатная полнофункциональная версия, рассмотрите возможность покупки за 50 долларов. Чистый и простой.
http://www.vicious1.com/estlcam-basics/
Контроллер
http://www.repetier.com/
Сейчас я использую Repetier-Host.
http://www.vicious1.com/repetier-host/
Fusion 360 для пользователей среднего уровня с некоторым опытом.
Многие другие тоже работают.
