3DP-MakeBlock-XYP (плоттер/рисовальный робот) ПОЛНОЕ ОБНО...

Полное обновление 3DP MakeBlock XYP (плоттер/рисовальный робот). http://www.makeblock.cc/xy-plotter-robot-kit/

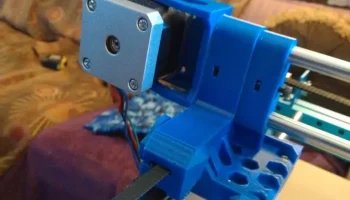

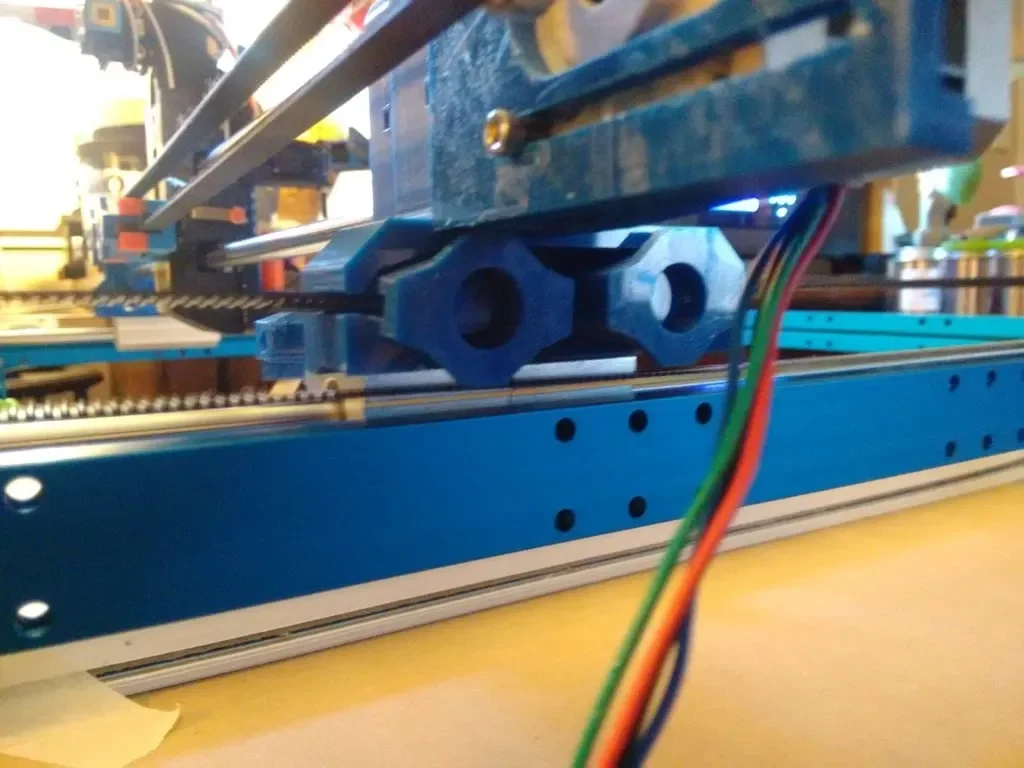

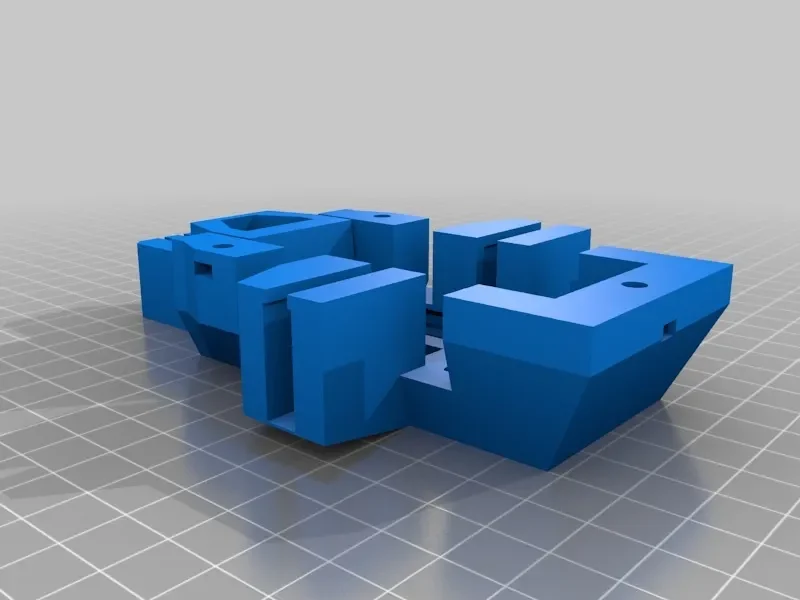

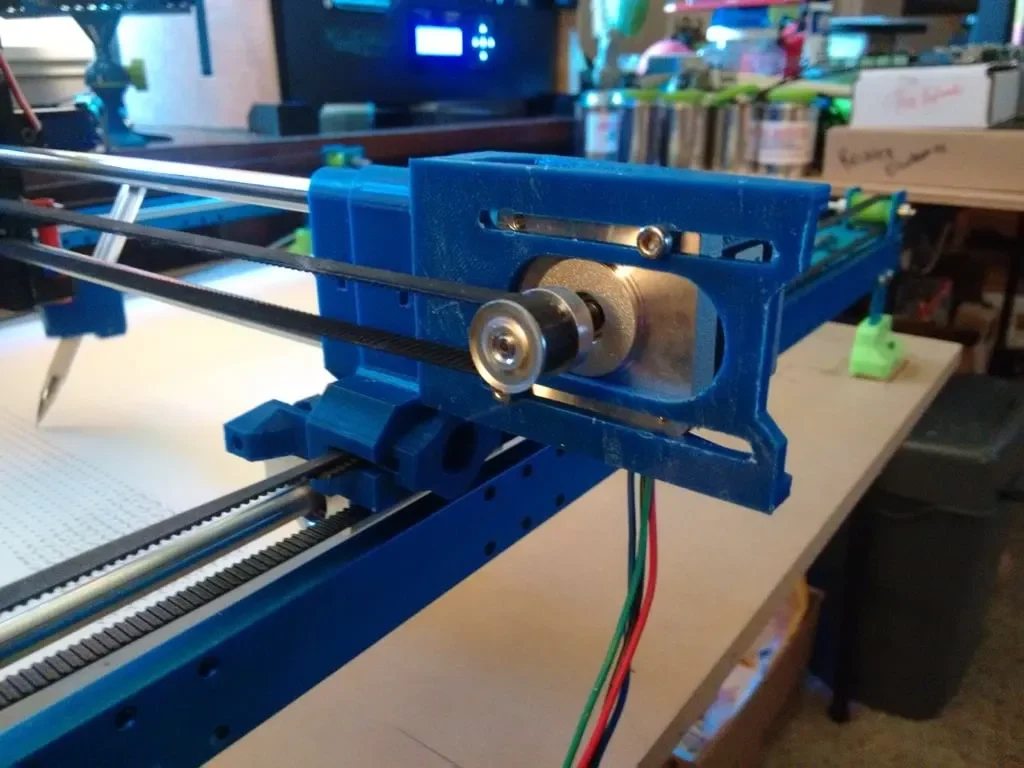

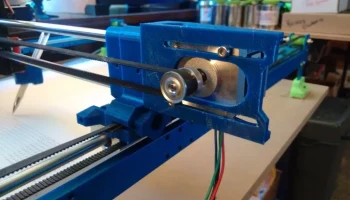

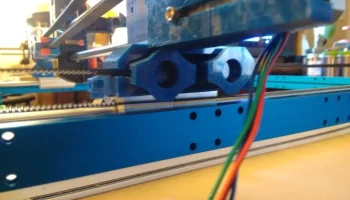

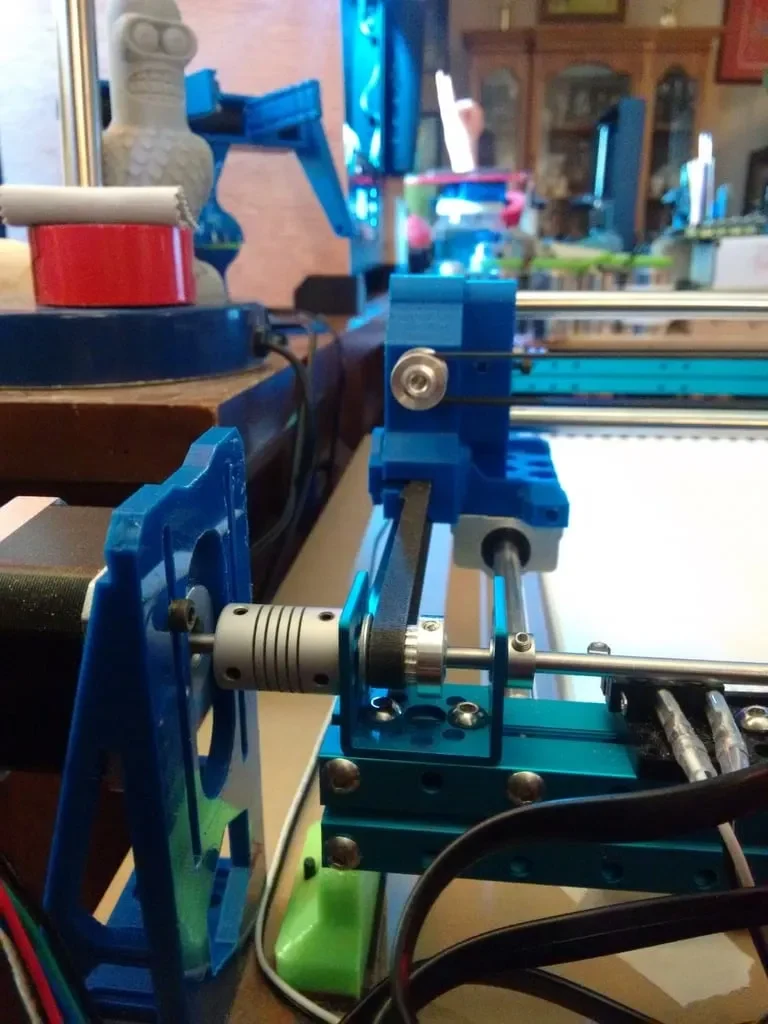

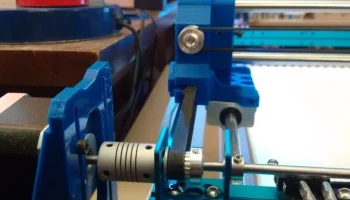

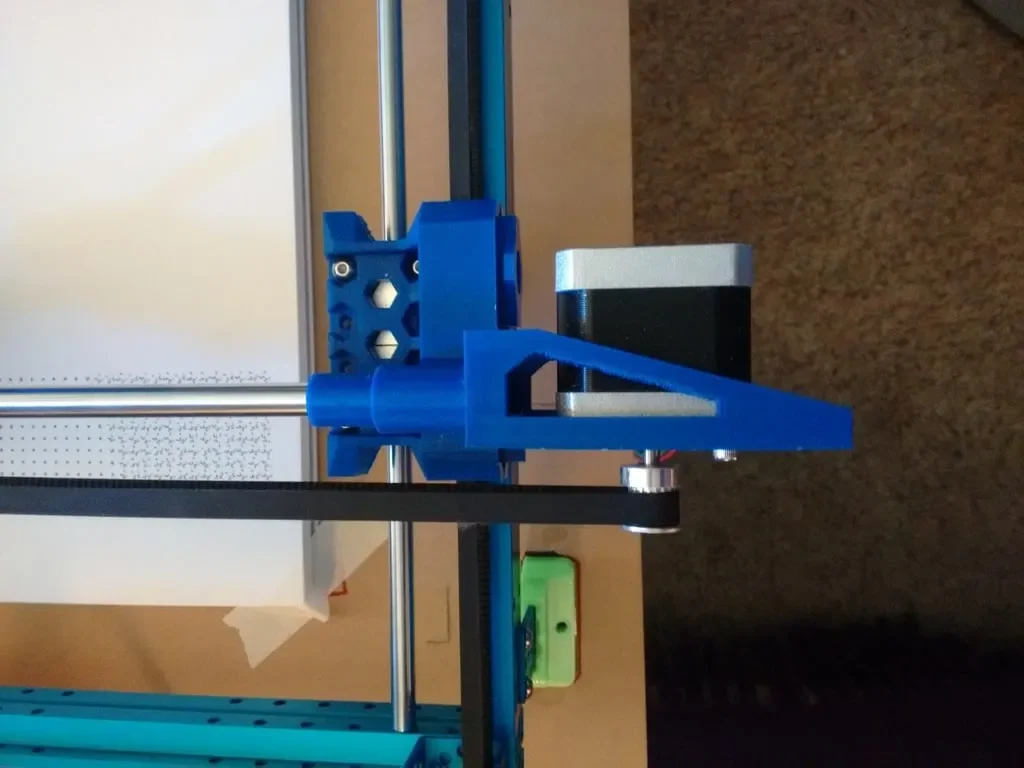

Мне не понравился дизайн кареток плоттера MakeBlock XY (drawbot), поэтому я взял на себя задачу перепроектировать каретки осей X и Y, но на этом не остановился! По сути, я сделал свою собственную версию XY-плоттера, используя детали, напечатанные на 3D-принтере, а не экструдированные алюминиевые блоки, скрепленные болтами. Теперь существует всего 24 (или 28 при использовании держателей шкивов, напечатанных на 3D-принтере) деталей, напечатанных на 3D-принтере, в сочетании с деталями Makeblock: подшипники/держатели 8 мм (всего 6), 4 линейных стержня 8 мм, 4 шкива MXL 18t (или, возможно, GT2?), 10 подшипников вала, 3 стержня диаметром 3 мм и длиной 40 мм (makeblock обеспечивает длину 56 мм), 1 3 мм Стержень наружным диаметром x 510 мм, 3 приводных ремня от Makeblock, несколько деревянных дюбелей/стержней диаметром 3/8 дюйма (9,5 мм) и несколько гаек и болтов диаметром 3 мм.

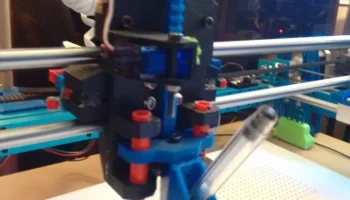

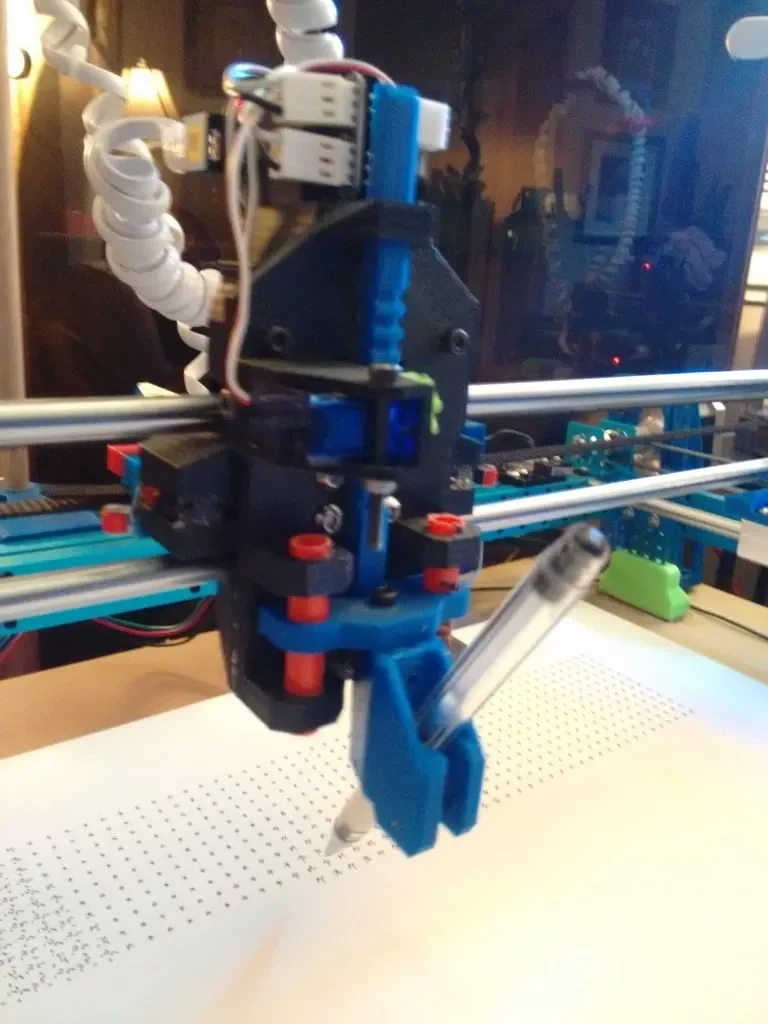

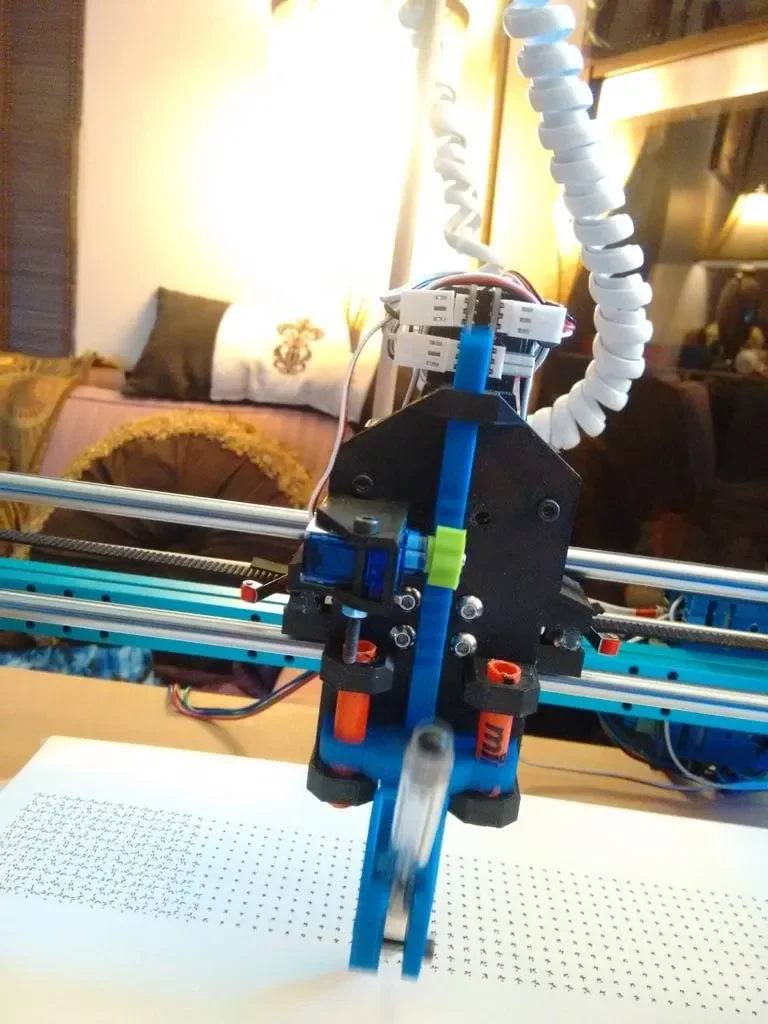

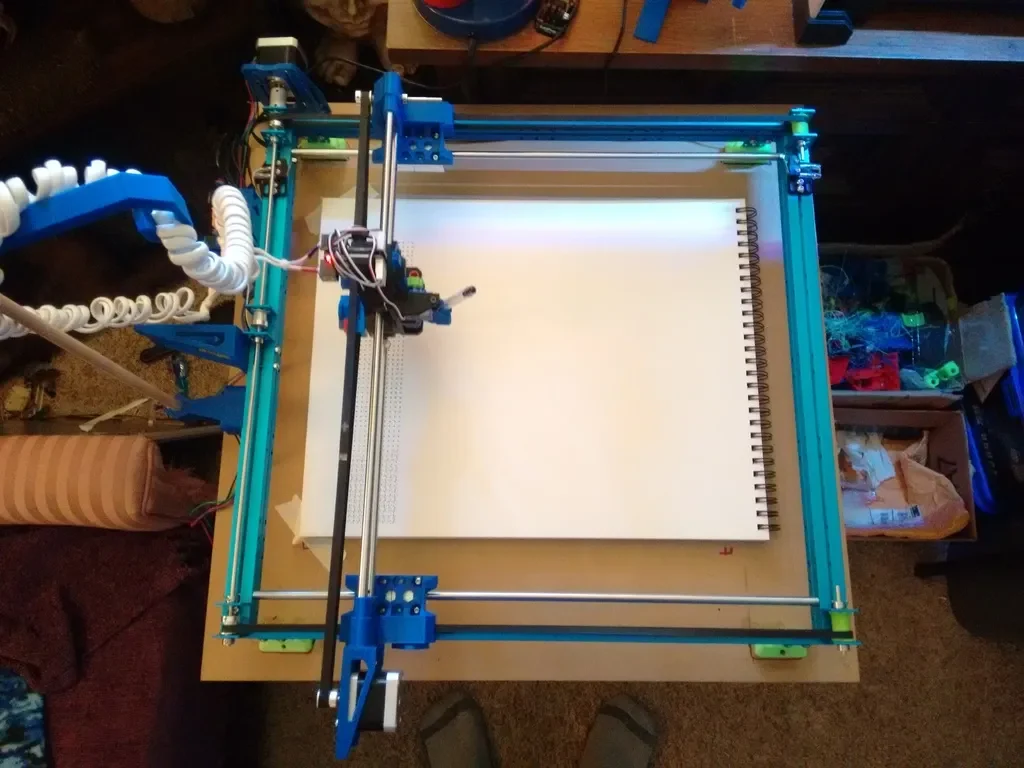

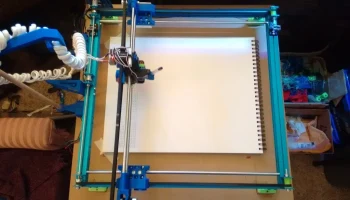

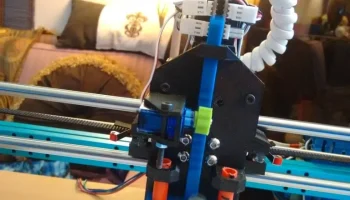

Благодаря этому обновлению рабочая зона увеличится с 310×390 мм до 340×400 мм, что меня очень порадовало. (примерно 16 x 13,5 дюймов). Кроме того, благодаря механизму вертикального подъема пера точность рисования значительно возросла.

Я хотел бы найти бесшумные/почти бесшумные микросервоприводы, поскольку поставляемый сервопривод далеко не тихий.

Более подробная информация скоро здесь
