Зажимы для лазерной резки. Параметрическое проектирование...

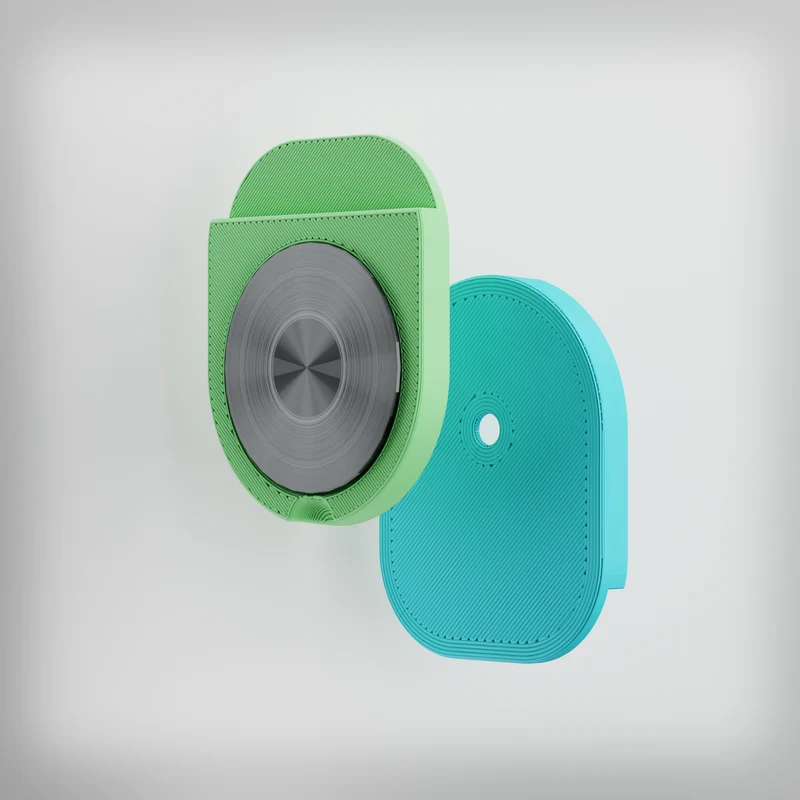

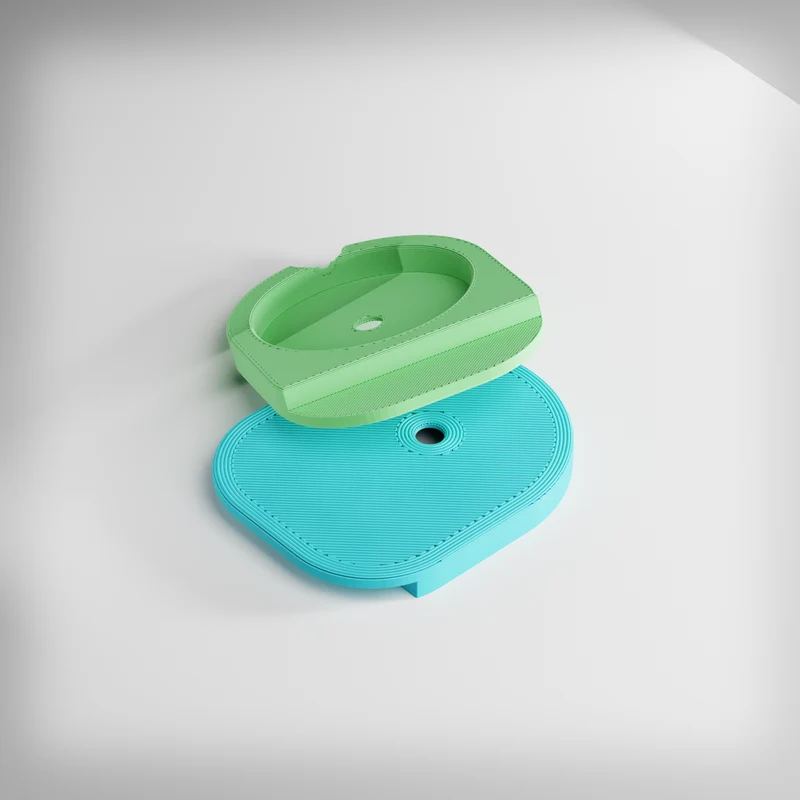

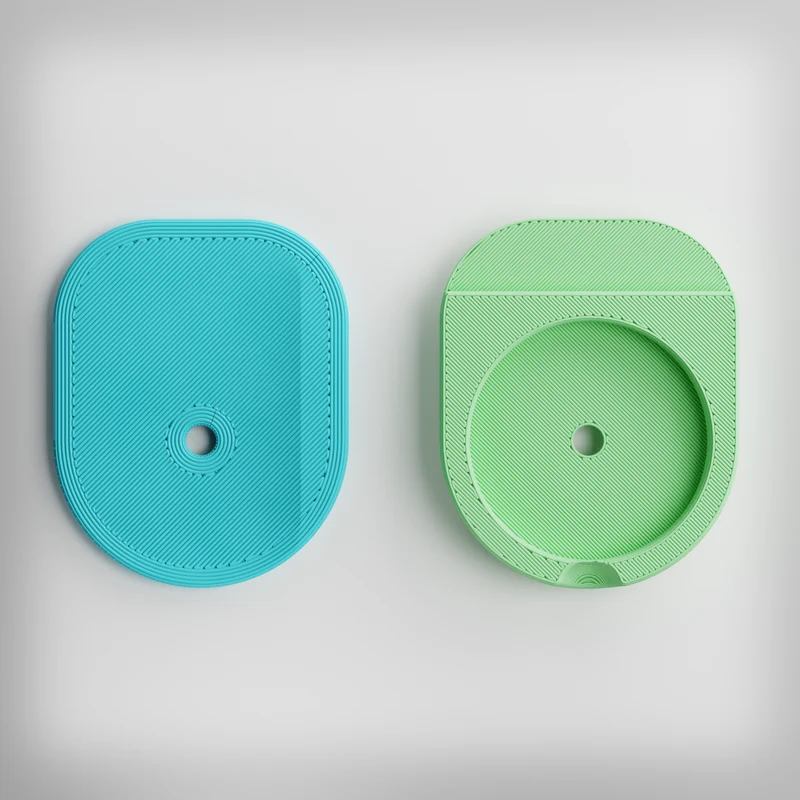

Быстро распечатываемый, параметрический зажим для размещения магнита, удерживающего материал на станинах лазерной резки. Они спроектированы так, чтобы иметь очень низкий профиль, чтобы избежать столкновений с фокусирующими зондами. Обязательно проверьте свои собственные зазоры, поскольку очевидно, что машины у всех разные.

Каждый день я режу тонны листов толщиной 4 мм и использую их, чтобы материал оставался плоским, поскольку иногда он может слегка деформироваться.

Я печатаю их в петге с сильным профилем на слайсере Bambu, который имеет 6 стенок. Полный перебор и не обязателен.

Магниты можно приклеить или прикрутить в зависимости от типа вашего магнита. Я их просто приклеиваю для удобства.

Версия здесь предназначена для магнитов, которые я использую, размером 32 x 5 мм, но я включил пошаговый файл, чтобы вы могли изменить параметры в fusion360 в соответствии с толщиной материала и размерами магнита.
