RotaTable - поворотный стол для 3D-сканирования............

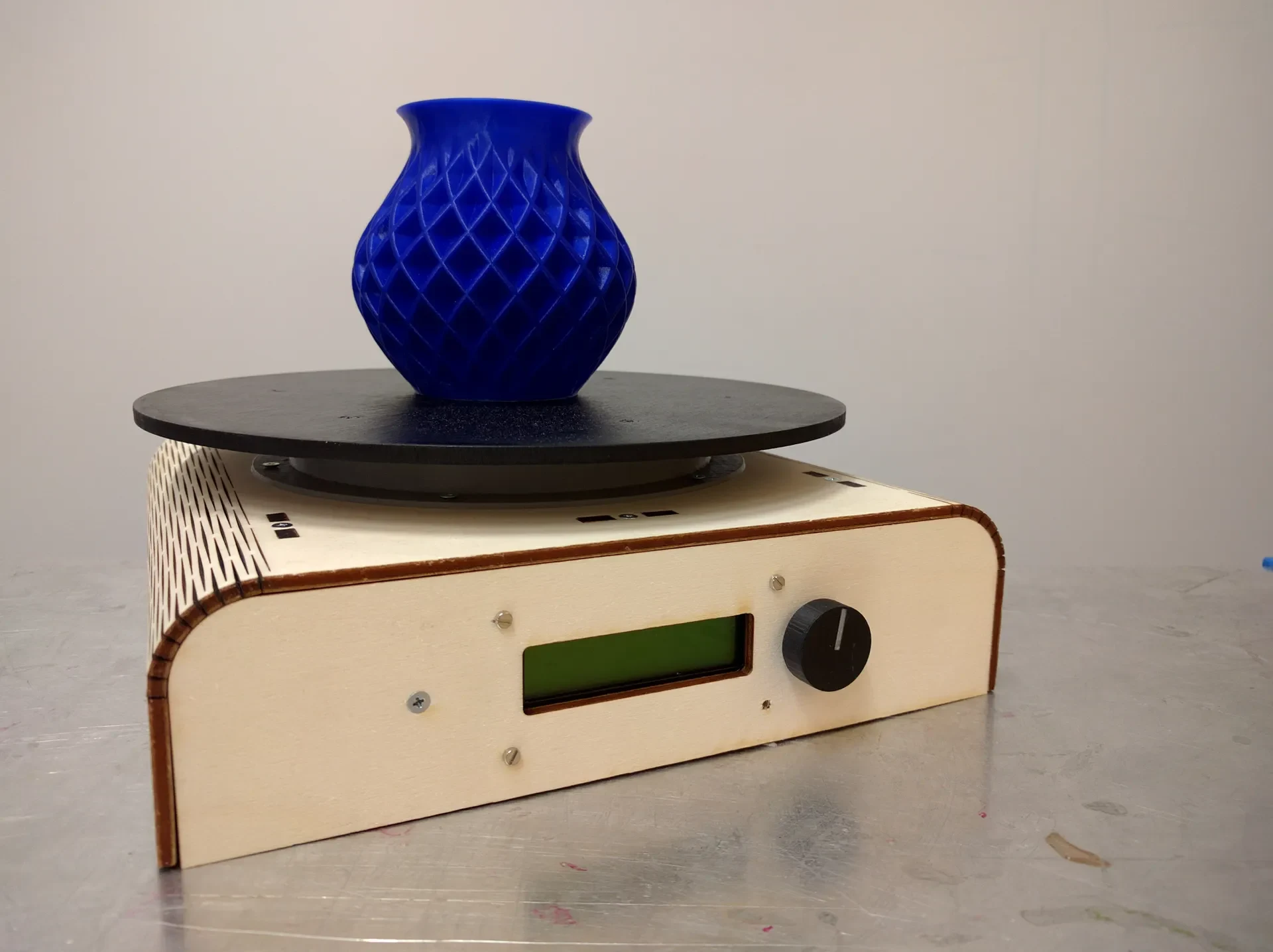

RotaTable — это вращающаяся платформа для 3D-сканирования с помощью Kinect, David3D или лазерных линейных сканеров. Его также можно использовать в качестве простой вращающейся подставки или адаптировать для фотограмметрии.

Прошивка для управления тарелкой совместно с David 3D доступна по адресу https://github.com/fluetke/RotaTable.

Не стесняйтесь улучшать и корректировать его.

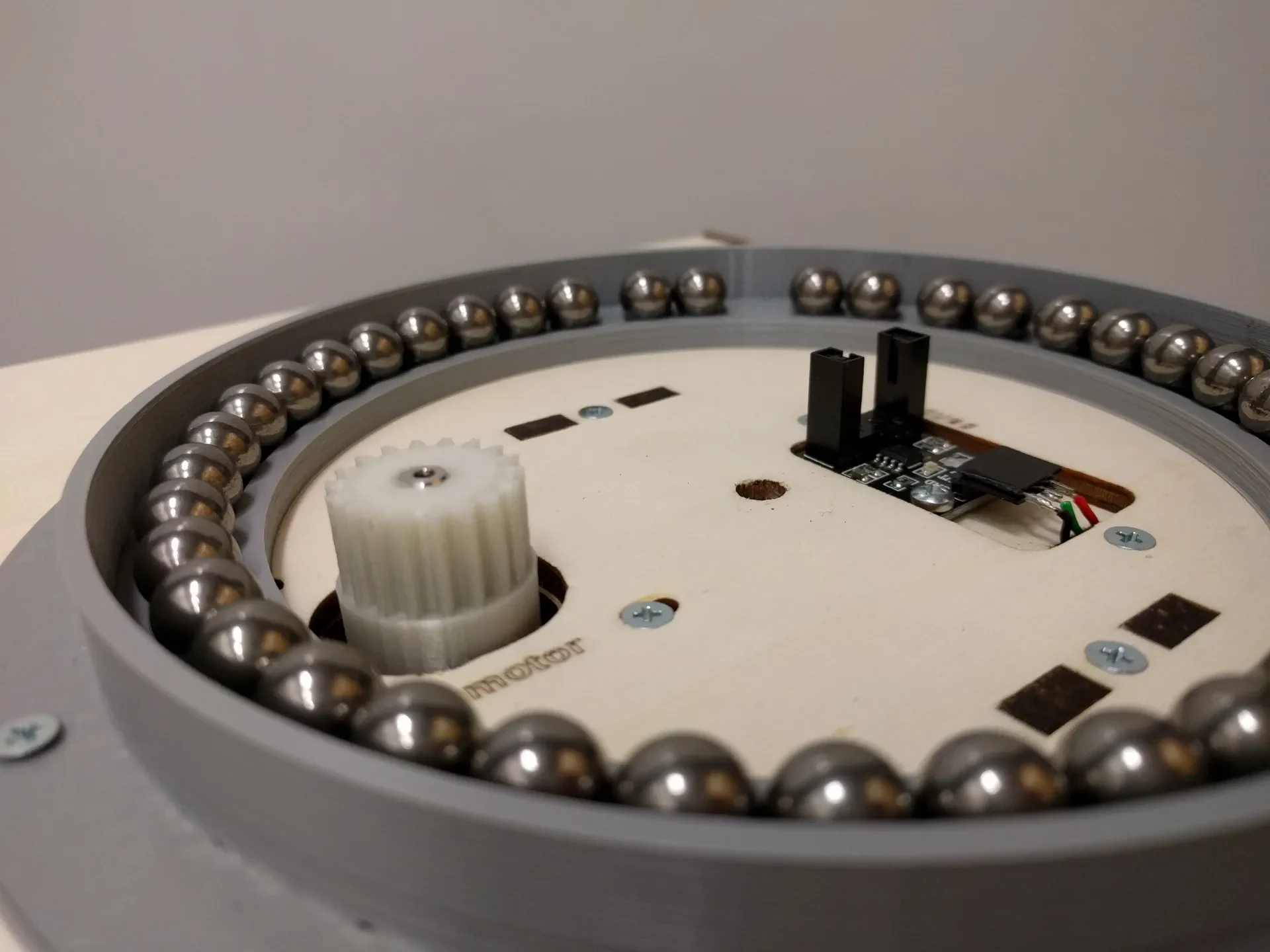

Возможно, вы захотите добавить немного смазки в шарикоподшипник и ��емного пены внутри, чтобы приглушить звук.

Материалы и методы

— лист фанеры из тополя размером 60х30х0,4см.
— лист МДФ 60х30х0,5см.
— шаговый двигатель
— драйвер шагового двигателя
— Источник питания постоянного тока 12 В/2 А.
— стальные шарики 40-42х10 мм.
— 20 винтов M3 10 мм.
— Винты 30xM3 16 мм.
— гайки 60хМ3
— 4 винта M2,5 25 мм.
— 4 гайки М2,5
— стальной стержень 50х5 мм.
— баллончик с черной краской
— датчик вилки-светобарьера
— Arduino Uno (или другой микроконтроллер, совместимый с Arduino)
— поворотный энкодер с переключателем
— ЖК-дисплей 16x2
— Винт с личинкой M3/M4
— 3 резистора по 10 кОм
— переключающий транзистор
— аудиоразъем 3,5 мм
— проводка, макетные платы и т.д.
