Система магнитного соединения воздуховодов для шлангов диаметром 150 мм / 6 дюймов

Описание

Система магнитного соединения машин и вентиляторов с помощью шлангов диаметром 150 мм/6 дюймов. Можно использовать, например. для лазерных резаков, паяльных станций, сварочных работ, пылесосов, пылесосов или строгальных станков.

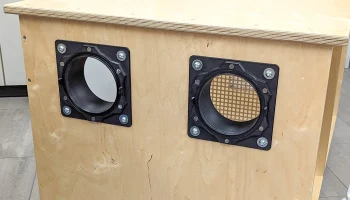

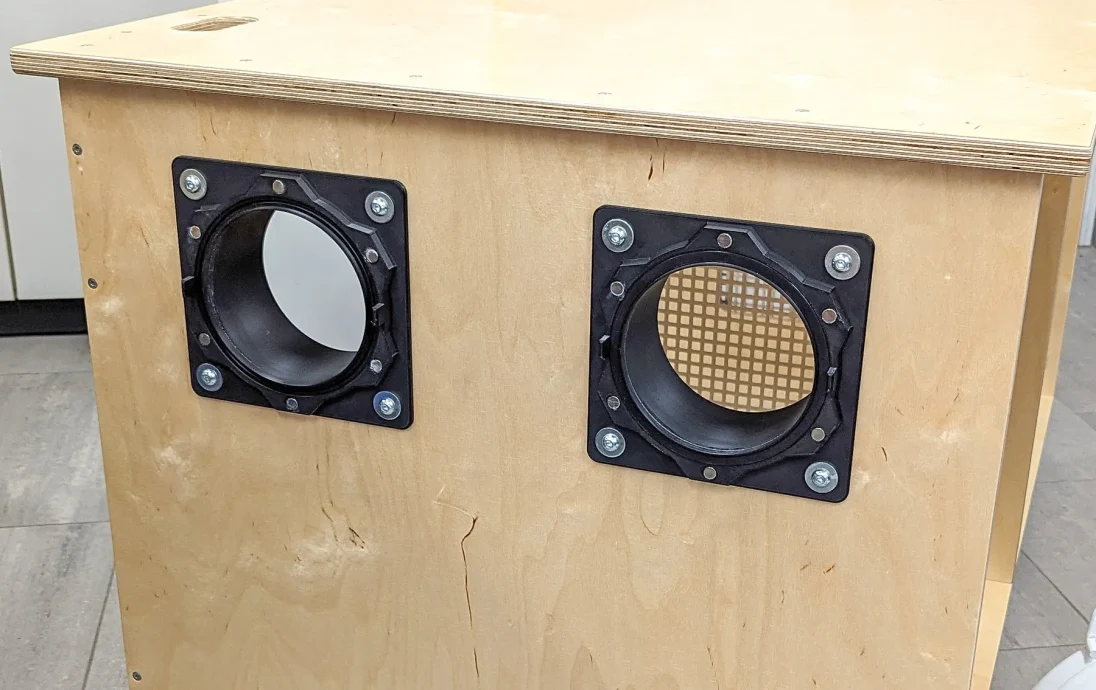

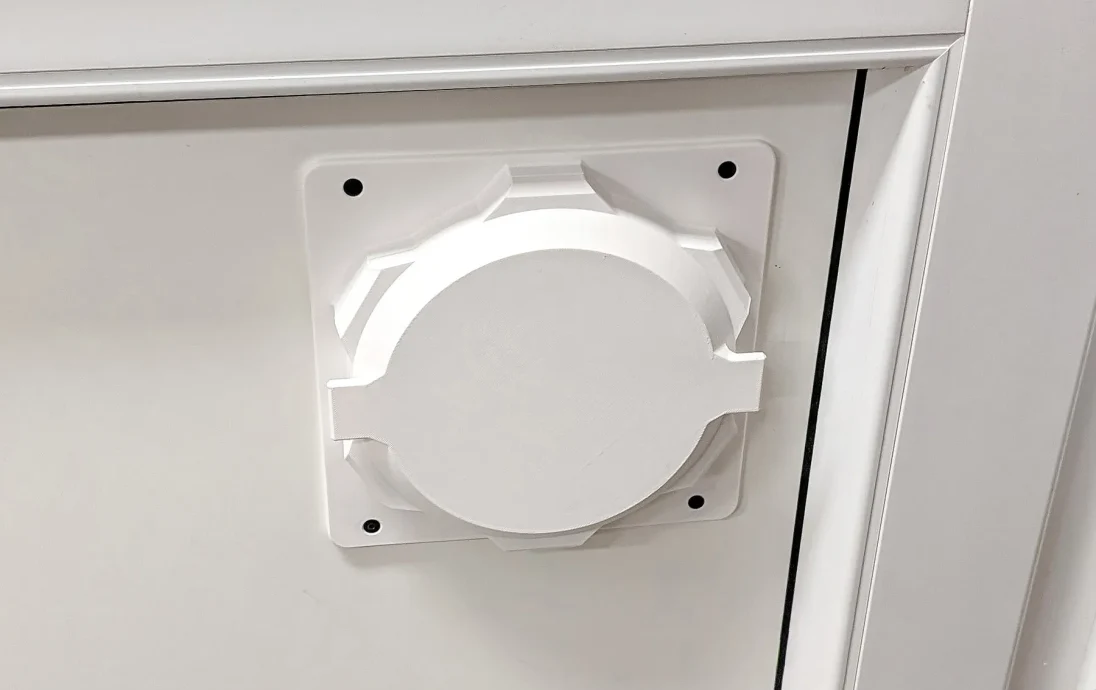

Все соединения и адаптеры скрепляются магнитами и фиксируются направляющими, предотвращающими случайное отвинчивание. Кроме того, на все фиксированные точки соединения устанавливается прокладка из ТПУ, обеспечивающая лучшую изоляцию от пыли и бокового воздуха.

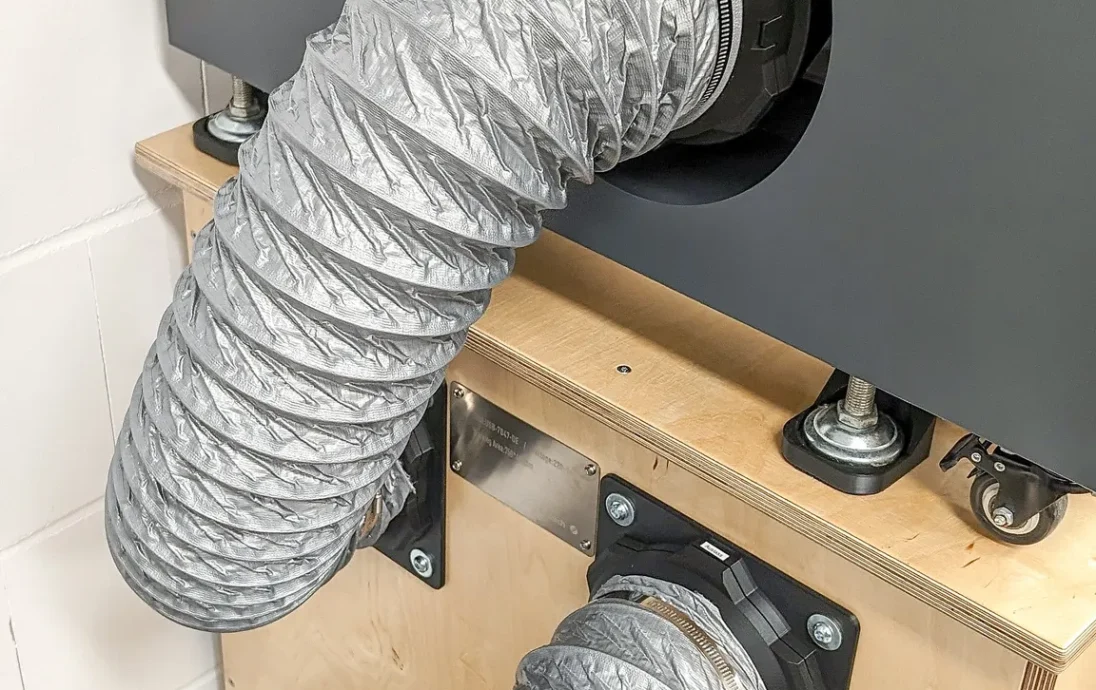

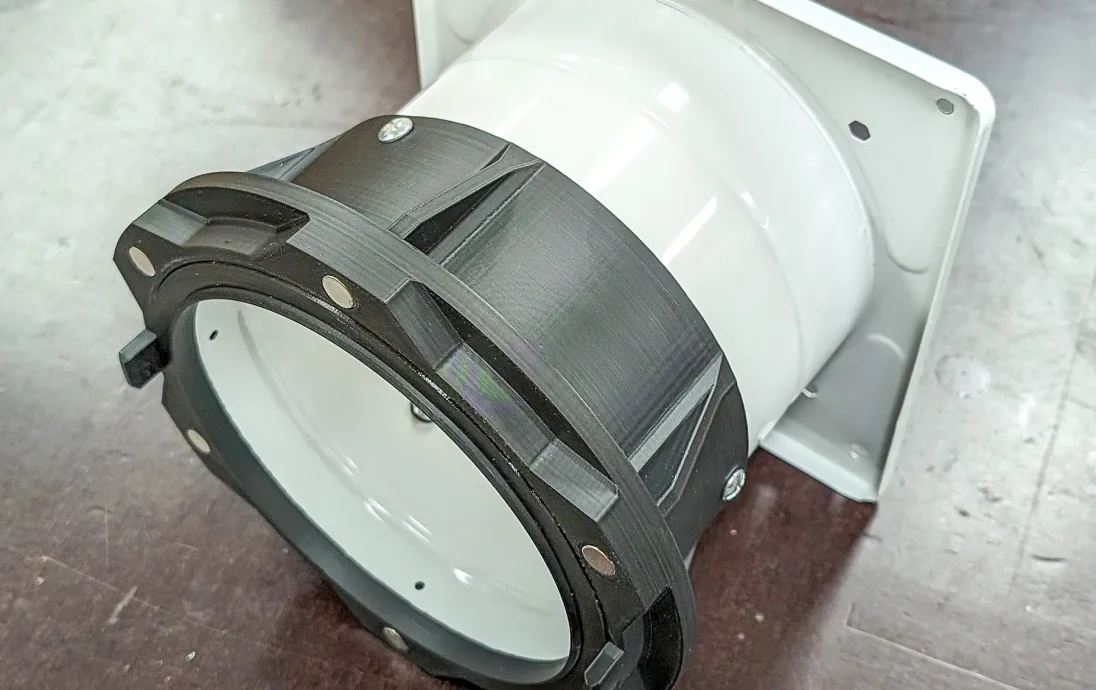

Лично я использую эту систему на своем Co2-лазере OMTech с большим 6-дюймовым линейным вентилятором AC Infinity*, который до сих пор работает довольно хорошо. Я также разработал адаптер для модификации лазера OMTech Turbo мощностью 70 Вт. Он может подходить только к этому конкретному лазеру, но может оказаться полезным для других, чтобы изменить и повторно использовать его.

Магниты

Для сборки понадобится обычный суперклей и два типа магнитов. Я предпринял несколько попыток найти наилучшую комбинацию магнитов, чтобы соединение не было слишком тугим или слишком слабым. Поэтому необходимы два разных типа:

Во всех неподвижных частях магниты 10х5мм с усилием около 2,2 — 3,5кг. Пример. *
Во всех движущихся частях используются магниты размером 10х2,5 мм. Пример. *

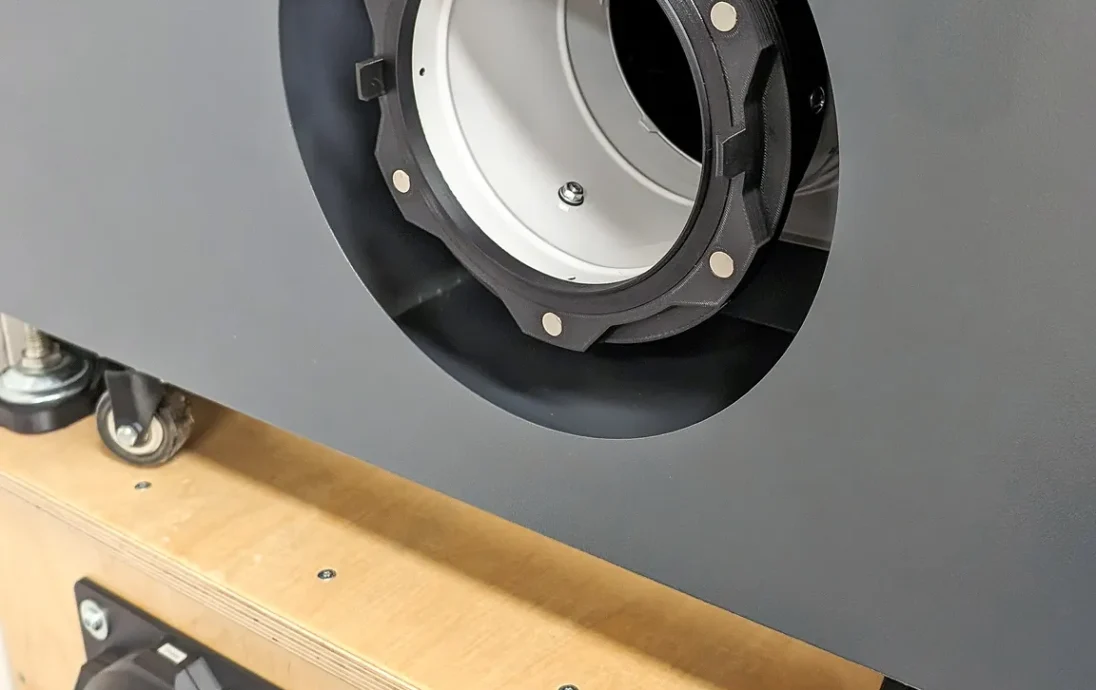

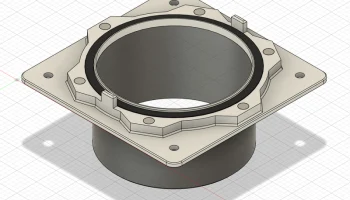

Каждый адаптер рассчитан на шесть магнитов. Все модели спроектированы таким образом, чтобы магниты не касались друг друга. Между магнитами зазор около 0,2 мм. Это помогает предотвратить повреждение магнитов, а также компенсирует любые неровности.

Сборка

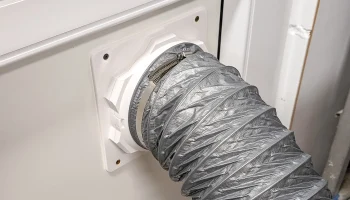

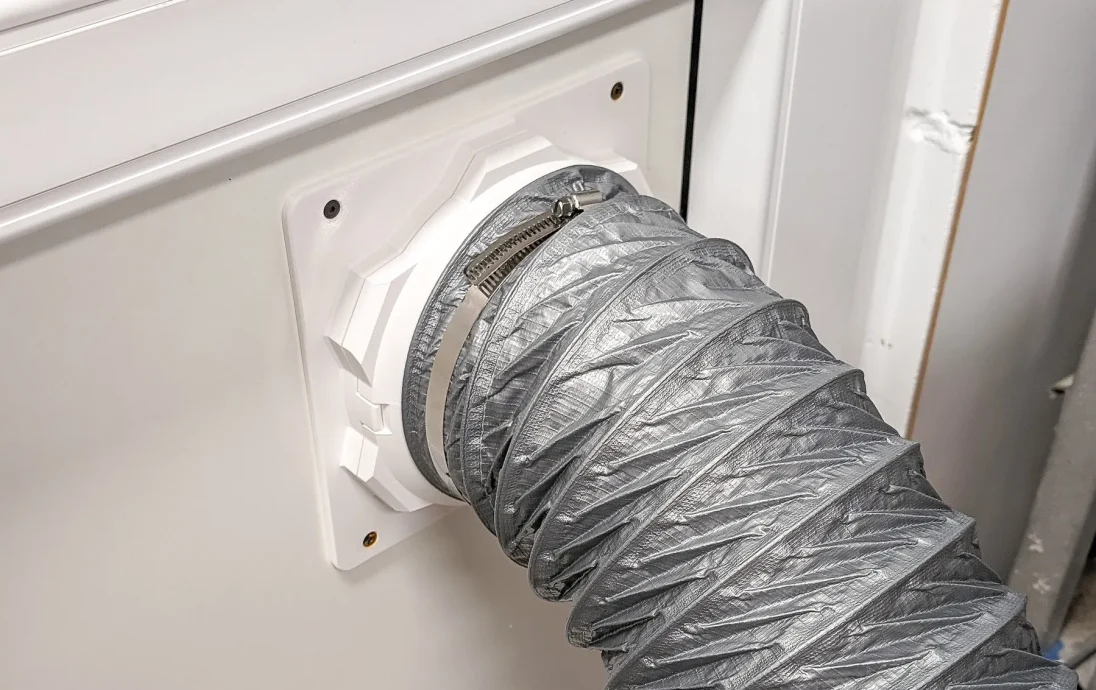

Для сборки магниты просто вклеиваются в отверстия. Проход в стене и соединение для лазера OMTech также необходимо склеить. Шланги крепятся к адаптеру с помощью хомутов.

Прокладка ТПУ просто впрессовывается в модели и держится без клея.

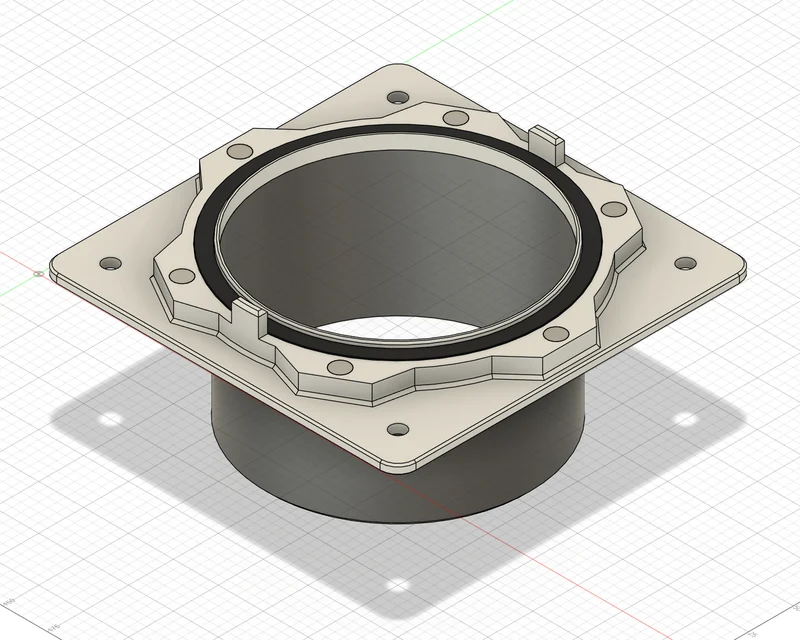

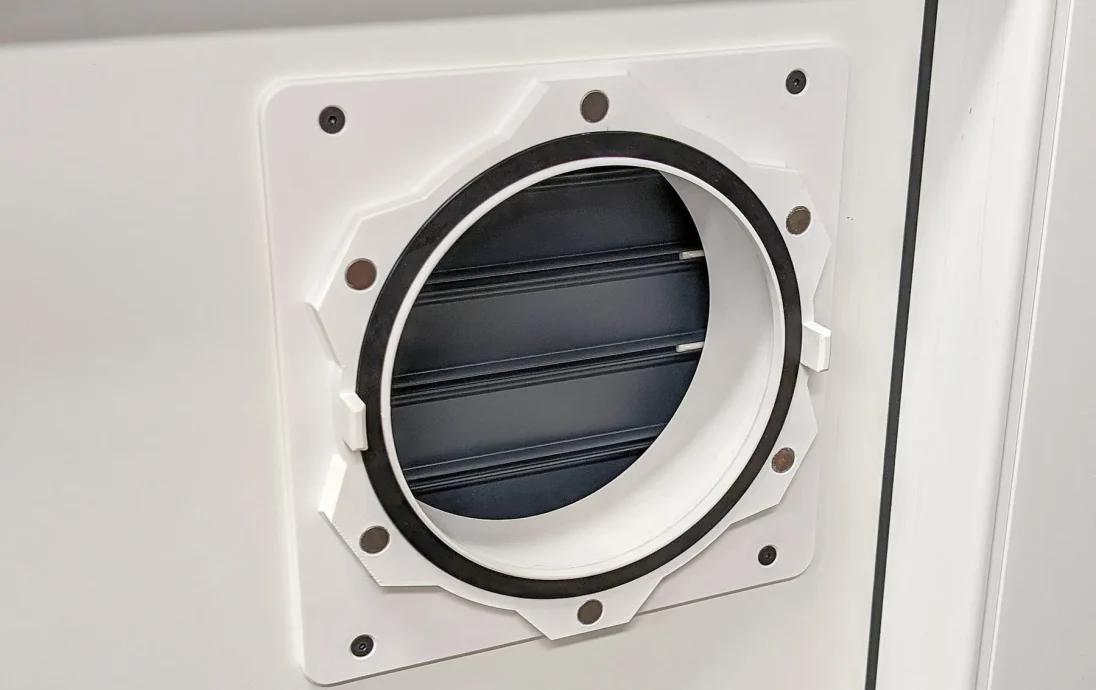

В файлы модели также включен шаблон, с помощью которого можно легко сделать все отверстия для настенного крепления и прохо��а через стену.

Печать

Все файлы очень легко распечатать. Для некоторых частей требуются опоры, например. для настенного крепления с задней прокладкой или отверстиями для магнитов. Только обложке действительно нужно много опор. Лучше всего печатать его лицевой стороной вверх, а затем поддерживать внутри.

Все модели я распечатал в PETG. Прокладка напечатана из мягкого ТПУ. Лучше всего это сделать на гладкой печатной форме, чтобы в дальнейшем она лежала ровно и красиво.
