Крепление L-Boxx/монтажный кронштейн для Bosch и Sortimo

Это монтажный кронштейн для ящиков для хранения L-Boxx от Bosch & Sortimo / BS Systems, который работает с L-Boxx G4 и предыдущим поколением. L-Boxx. Для ящиков, полок, настенного монтажа и т. д.

Особенности

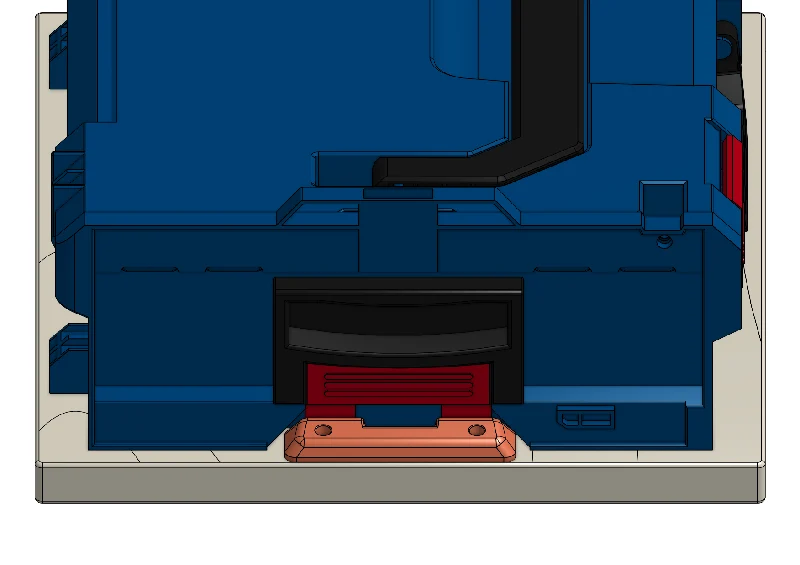

Позволяет одной рукой вставлять и вынимать коробки как для G4, так и для устаревших коробок. Чтобы вытащить коробку, необходимо освободить только одну сторону запорного механизма.
Защелкивание осуществляется только давлением, без вытягивания запирающего механизма.
Проверено больше года.
Низкопрофильный.
Усиленные резьбовые отверстия, устойчивые к сжатию, без увеличения заполнения.

Требуемое оборудование
Кол-во Описание
4 шурупа для дерева диаметром 3,5-4 мм с потайной головкой ��ли потайной головкой.
с диаметром головки до 8мм

Печатные детали
Название Кол-во

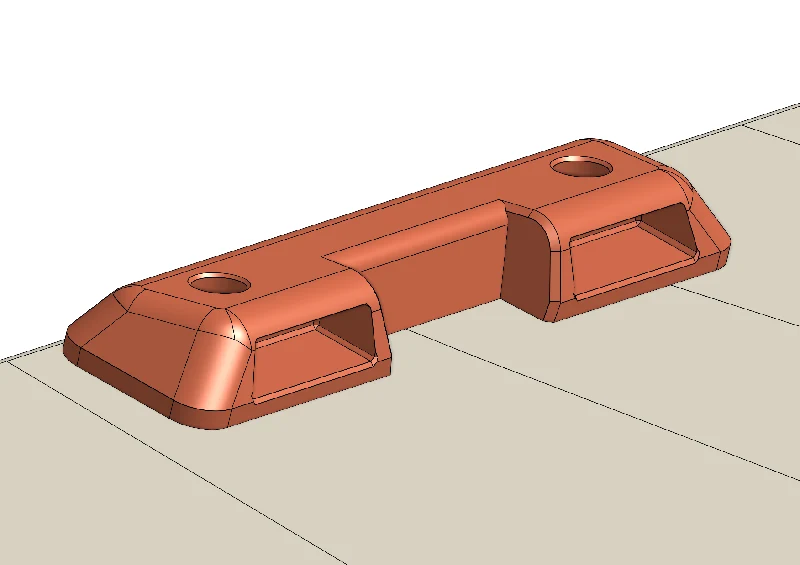

2 Кронштейн L-Boxx — Pan Head.stl или Кронштейн L-Boxx — Потайная головка.stl

Печать

Распечатайте детали в исходной ориентации. Все файлы STL предварительно поворачиваются для печати.

Преодоление

Принтер должен иметь возможность перекрывать расстояние 24,3 мм. Вы можете использовать вспомогательные материалы, если ваш принтер не имеет необходимых возможностей моста.

Я печатаю их без поддержек на принтере Prusa Mini+, и они получаются хорошо. Я бы порекомендовал сначала попробовать без опор, так как может быть сложно вытащить опоры из этого отверстия.

Настройки печати
Материал: PLA, PETG, ASA, ABS и т. д. (PLA не рекомендуется для применений с постоянными нагрузками, таких как настенный монтаж, из-за ползучести материала)
Высота слоя: 0,2 мм
Ширина экструзии: 0,4 мм или 0,6 мм (сопло 0,6 мм)
Периметры: 4
Верхний и нижний сплошные слои: 5
Заполнение: 20%
Поддержка: опционально (см. «Мостовое соединение»)

Установка

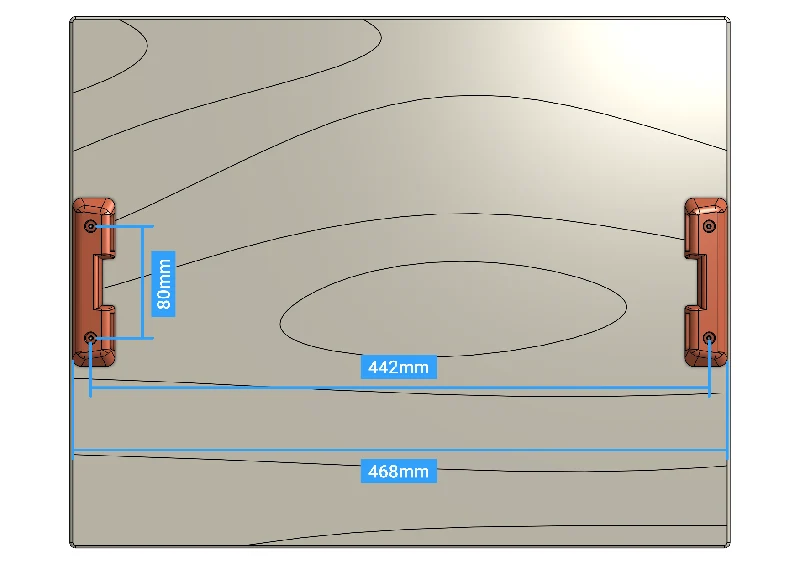

Отверстия для винтов кронштейна расположены на расстоянии 80 мм друг от друга.
Отверстия для винтов двух кронштейнов должны находиться на расстоянии 442 мм друг от друга.
Минимальная ширина монтажной поверхности составляет 468 мм.
Диаметр винта должен составлять от 3,5 до 4 мм с диаметром головки до 8 мм.
Длина винта зависит от толщины монтажной поверхности. Размеры отверстий для винтов вы можете узнать на рисунке ниже.

Дополнительные кредиты

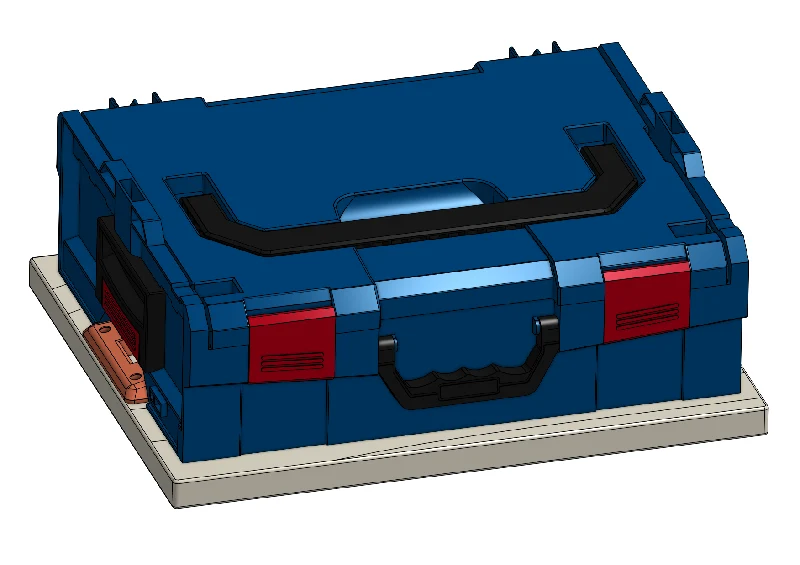

Модель L-Boxx 136, использованная на иллюстрациях, создана Комалоном Лораном в GrabCAD.
