Две петли для крепления двери из акрилового стекла к деревянной раме.

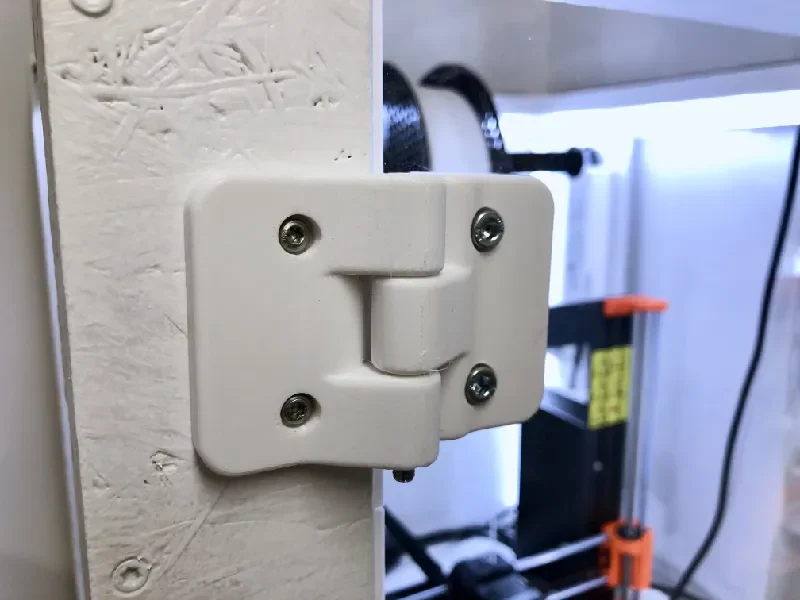

Это петля для крепления двери из акрилового стекла к деревянной раме.

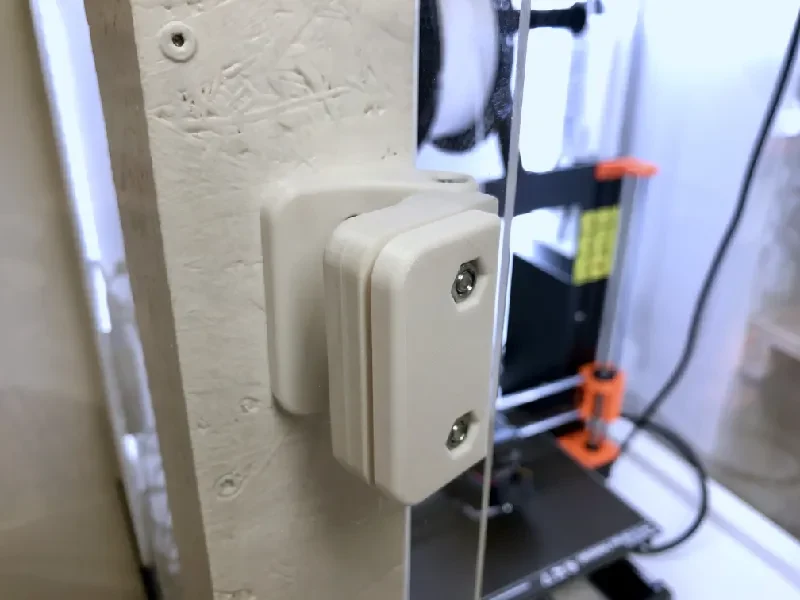

Предоставленные объекты представляют собой деревянную панель толщиной 10 мм с листом акрилового стекла толщиной 5 мм со вставкой на 5 мм. Модель содержит проставку, компенсирующую эту 5-миллиметровую вставку. Если у вас есть другие размеры, используйте параметрическую конструкцию Fusion360, чтобы настроить шарнир в соответствии с вашими потребностями.

Этот шарнир бы�� частью проекта «Создание корпуса для 3D-принтера», который я опубликовал в своем блоге. Прочтите этот урок, чтобы узнать все подробности.

Обновление 29 января 2023 г. Обновлен проект и печать в соответствии с новейшими стандартами. Добавил рисунок. Все оригинальные файлы доступны в «старом» ZIP-файле.
Требования

Чтобы прикрепить петлю с указанными ра��мерами, понадобится пара шурупов:

2 винта M5x60 для оси петли.
3 винта M5x10 для крепления стеклянной дверцы.
6x гайка М5.
4 шурупа 3 х 10.
Как распечатать петлю

Я подготовил проекты PrusaSlicer с примерами распечаток для принтера среднего и малого размера в разделе файлов; используйте и�� как хорошую отправную точку.

Если вы хотите нарезать модели с нуля, взгляните на таблицу ниже:

Размер насадки: Любой
Высота слоя: Любая
Материалы нитей: рекомендуется PETG.
НОАК работает
Периметры: Три периметра
Профиль слайсера Prusa: «Качество 0,2 мм»
Опоры: Никаких опор, плота и полей не требуется.
Размеры

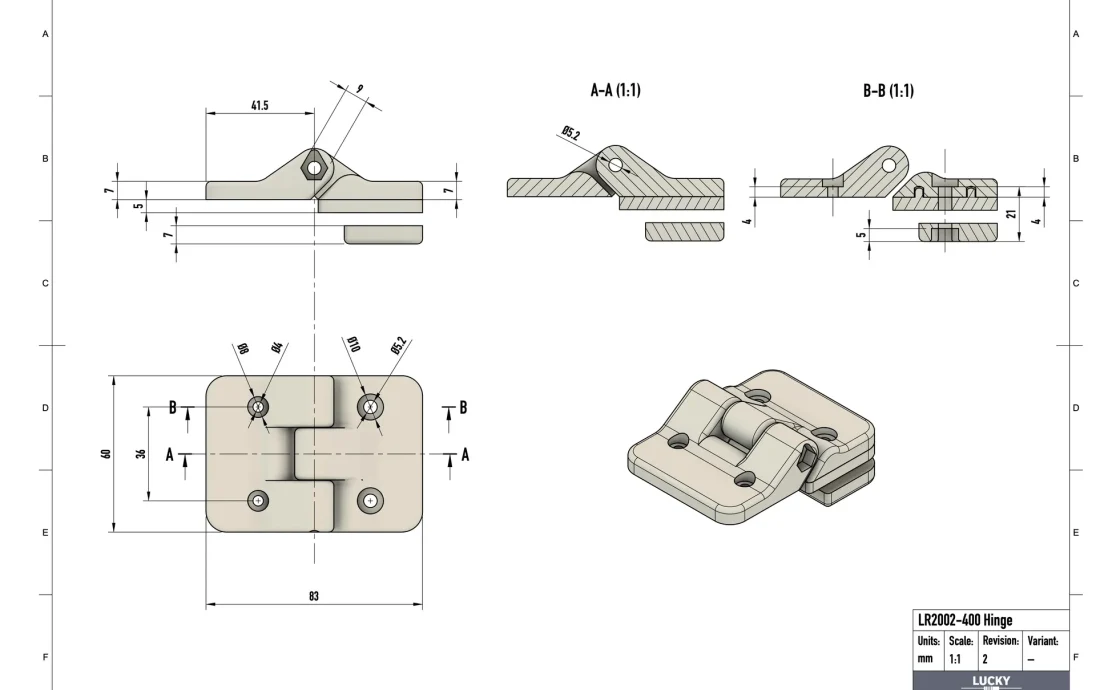

В данной конструкции предусмотрен дистанционный блок для вставки стекла на 5 мм. Этот дистанционный блок является дополнительным, если вы планируете установить стекло заподлицо с рамой.

Если вам нужны специальные размеры, используйте дизайн Fusion360 в разделе файлов и настройте параметры в соответствии со своими потребностями.

Узнайте больше от Метикуми

Заинтересованы в моих дизайнах? Просмотрите мою коллекцию 3D-моделей:

https://metikumi.com/3d-models/

Оставайтесь на связи в социальных сетях, чтобы быть в курсе последних обновлений и информации о ходе работы:

https://metikumi.com

Заключение

Эти петли я регулярно использовал более двух лет, и они до сих пор выглядят как новые. Если они оказались для вас полезными, пожалуйста, оцените их и загрузите фотографии своих отпечатков.
