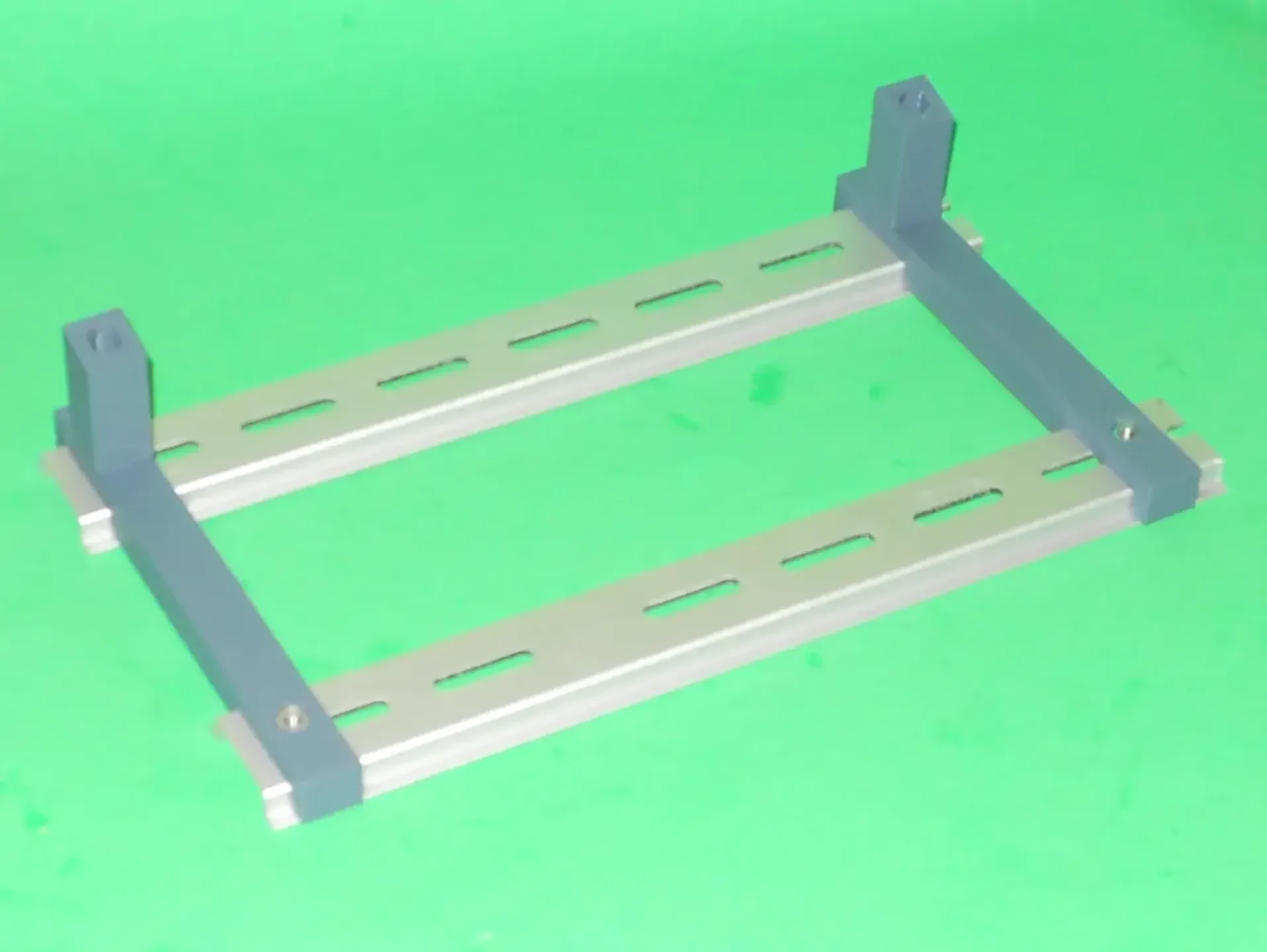

Стенд для прототипирования DIN-рейки V02........

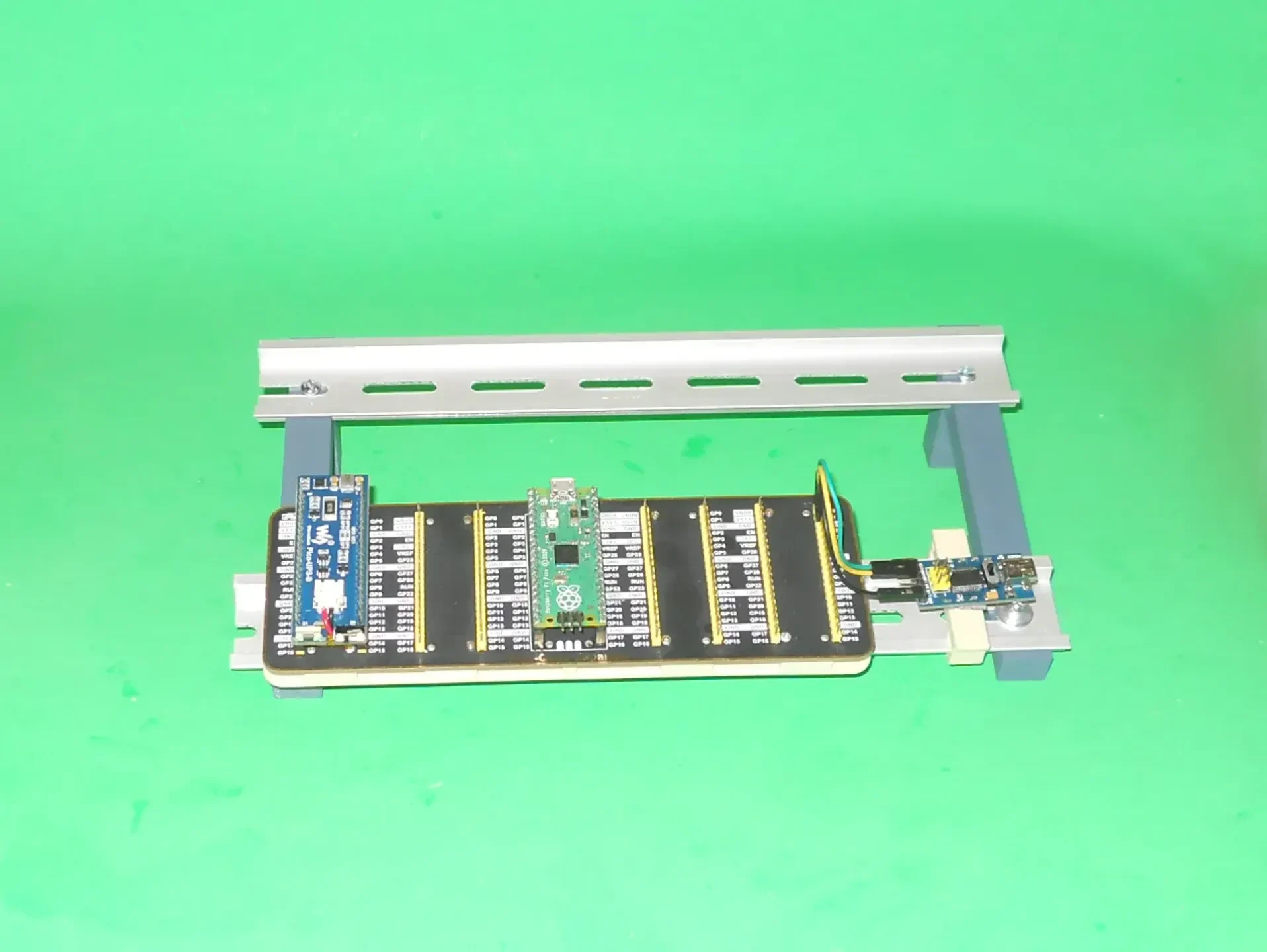

Эта подставка при использовании с некоторыми DIN-рейками становится полезным электронным устройством.

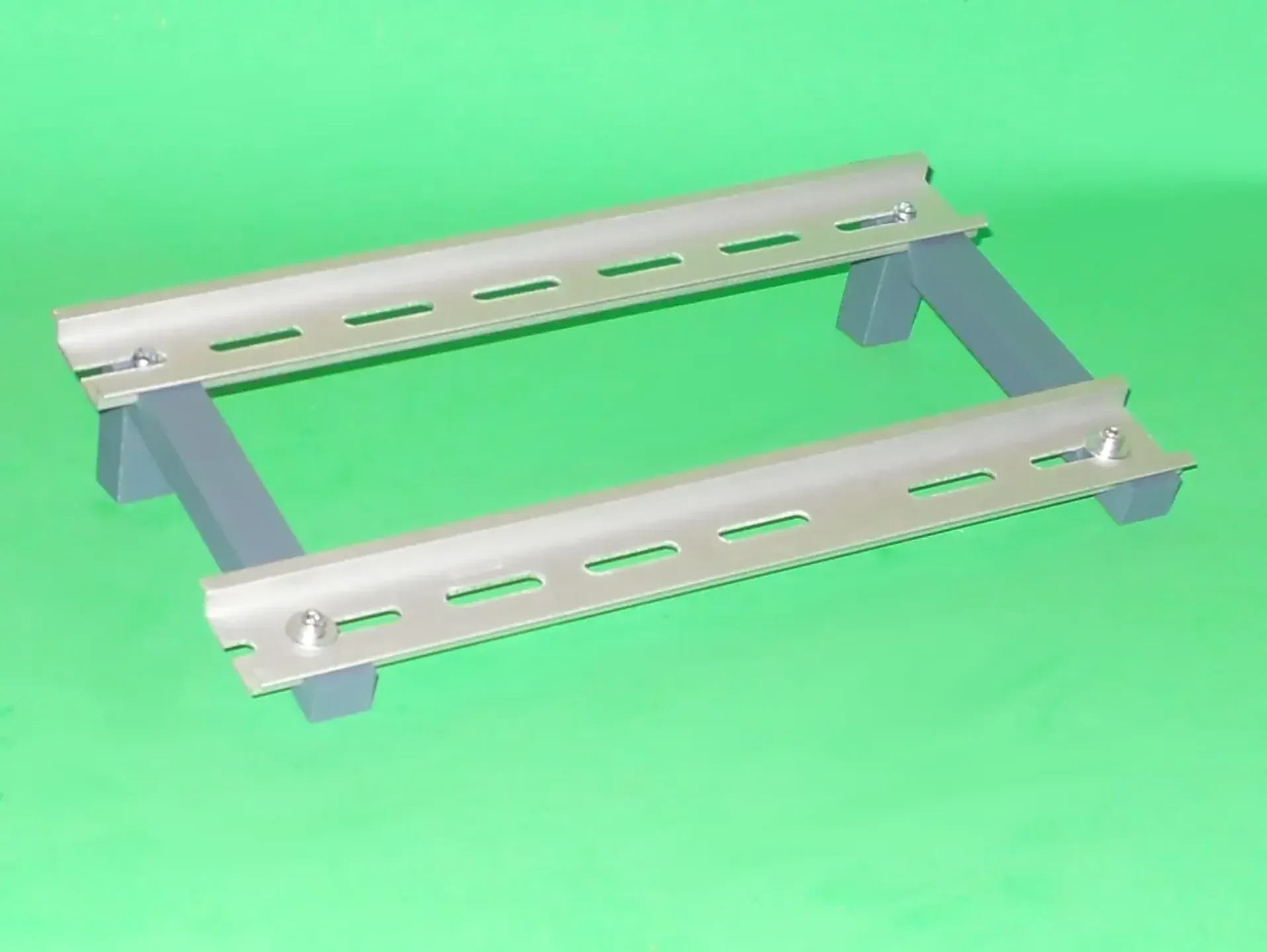

установка для прототипирования. С его помощью вы сможете легко перемещать свои прототипы. Ноги
Предусмотрены также возможность немного наклонить подставку (15 градусов). Вы найдете на
Множество аксессуаров Thingiverse или Printables. Найдите DIN-рейку.

Для сборки рекомендуется использовать гайки и болты М4. Вам понадобится 2 х 8 мм и 2 х
Болты 16 мм, если вы используете ножки. В противном случае потребуется 4 х 8 мм.

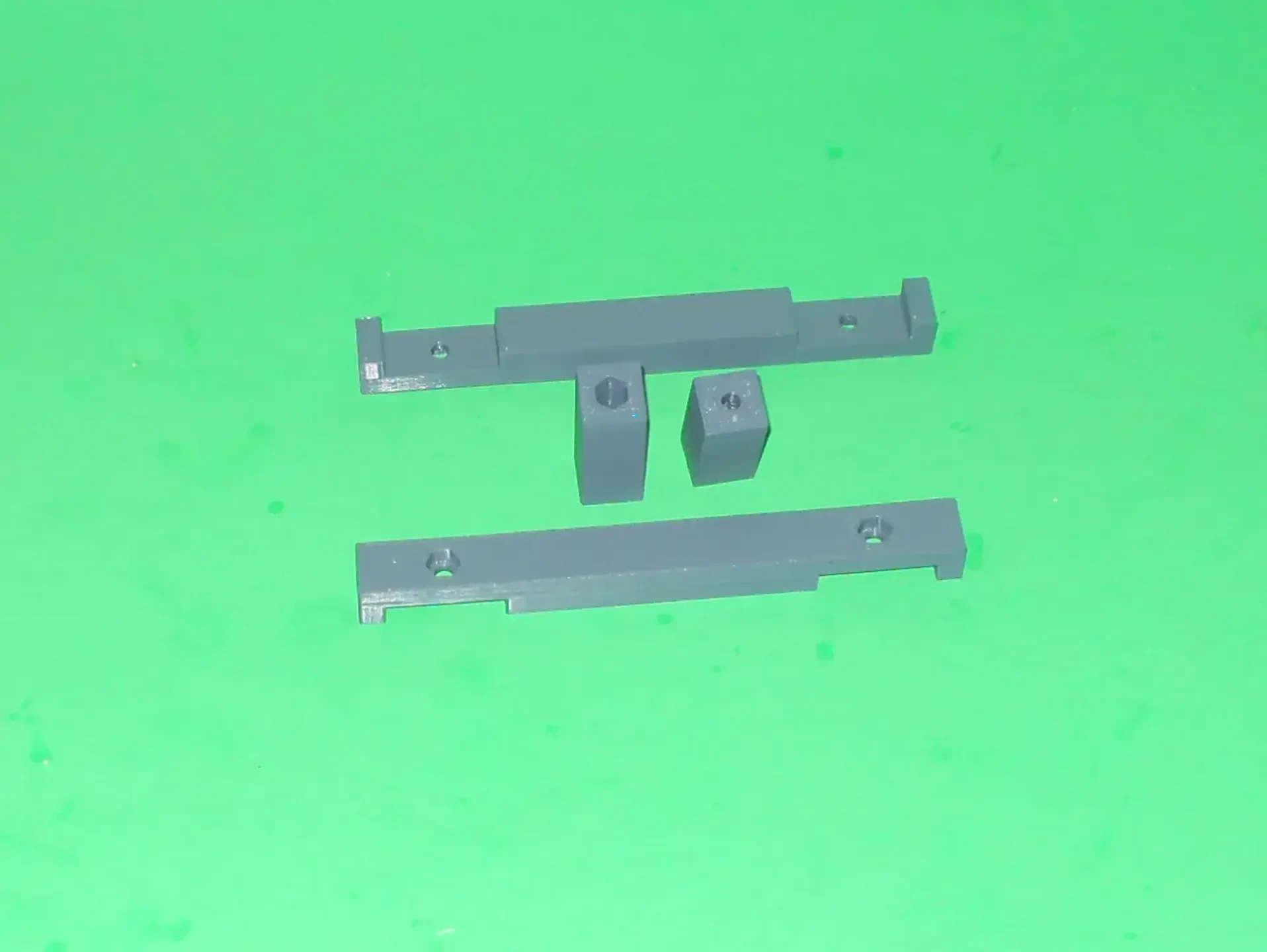

Вам нужно будет распечатать по 2 штуки каждого. Минимальное количество поддерживающего материала, соприкасающегося с пластиной
необходим для держателей рельсов. Распечатайте их вертикально. Ничего не требуется для
стояки. Рекомендуется заполнение 20%.

Главная веб-страница этого объекта:
http://www.ctheroux.com/din-rail-prototyping-stand-v02/.

Этот объект был разработан с использованием Solid Edge Community Edition.

Вы можете запросить исходные файлы на странице, указанной выше.
