Чехол для модуля Flipper Zero Wi-Fi v1

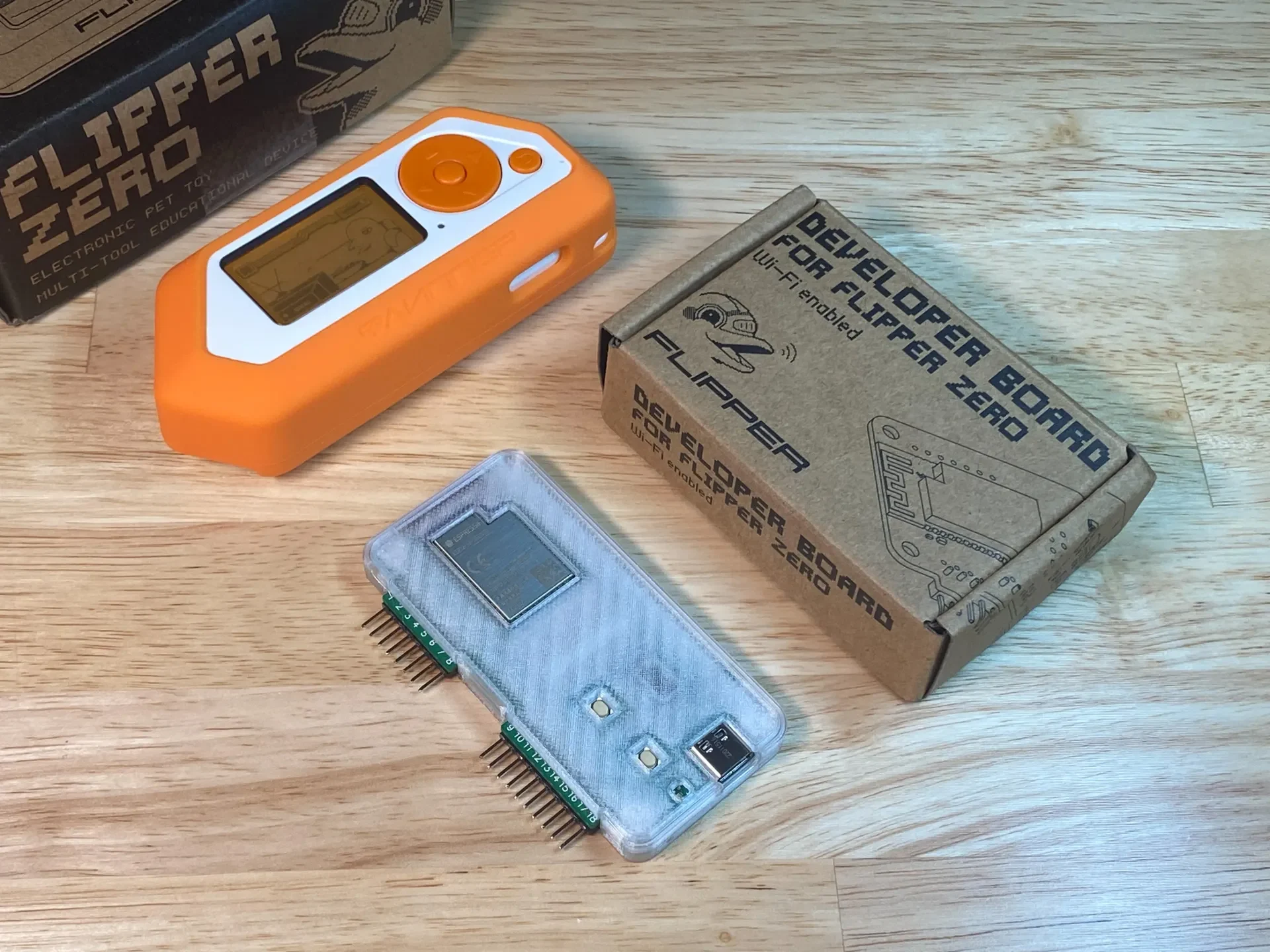

Простой защитный чехол для макетной платы Flipper Zero Wi-Fi Module v1.

Документация по плате Flipper Zero Wi-Fi: https://docs.flipper.net/development/hardware/wifi-developer-board

Доступные модели:

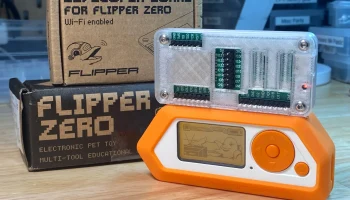

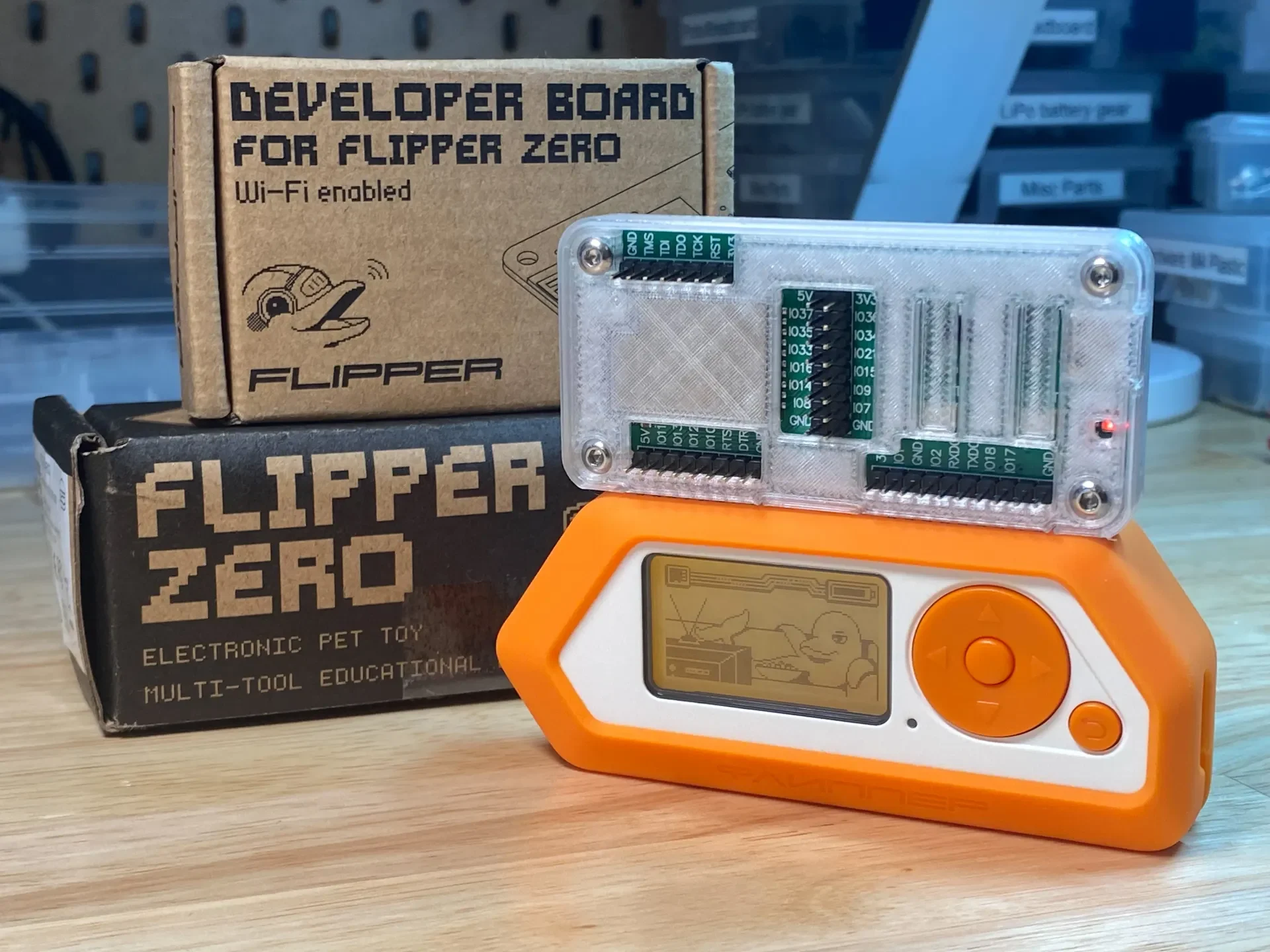

Полный чехол
Для жесткой сборки требуются 4 винта/гайки M3.
Гораздо более надежный и жесткий, чем минимальный корпус.

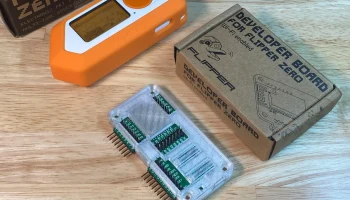

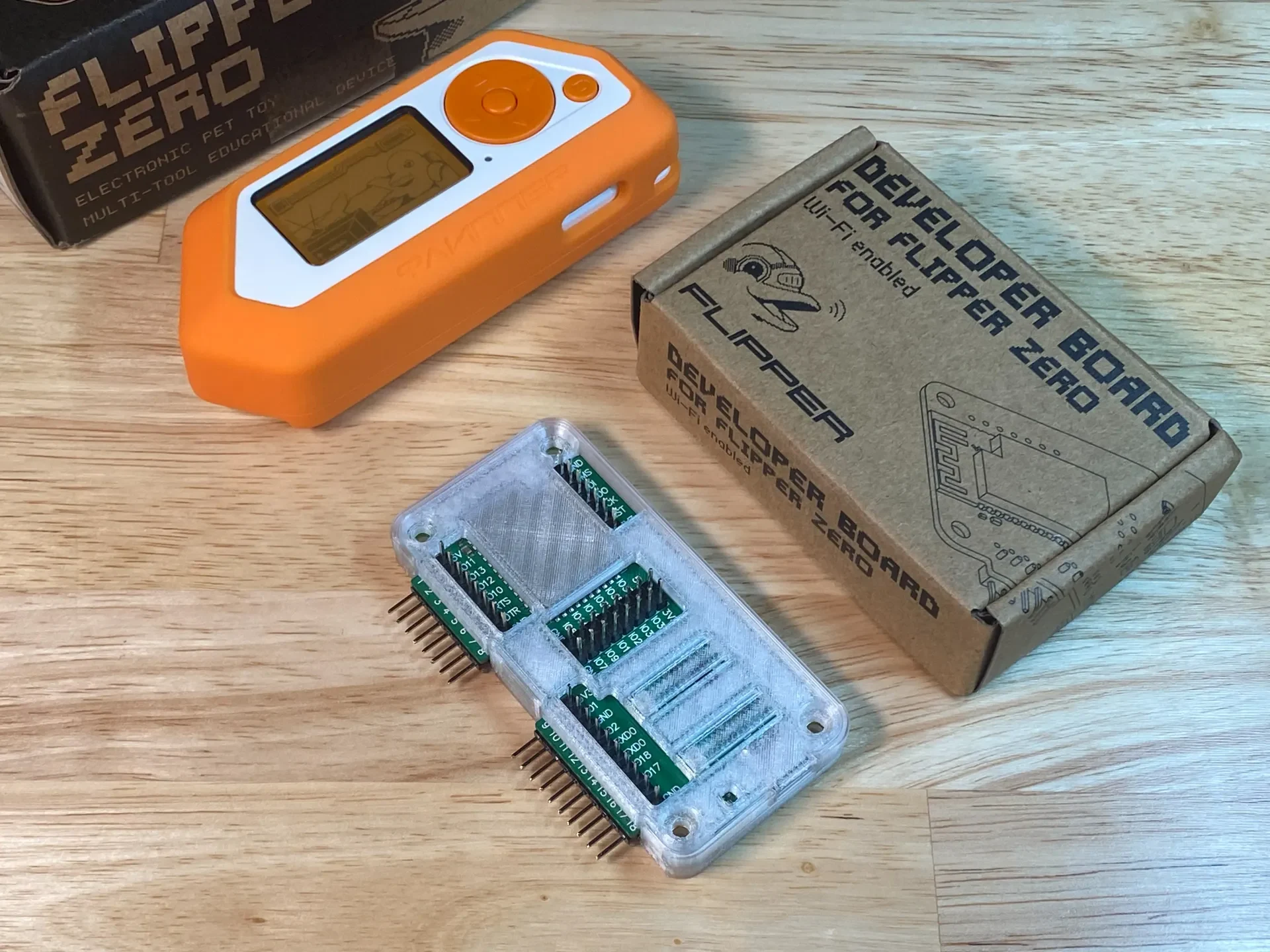

Доступны как «основание», так и «крышка» с вырезами для отладочных заголовков и без них.
Минимальный случай

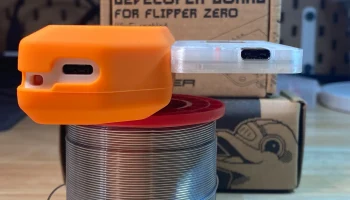

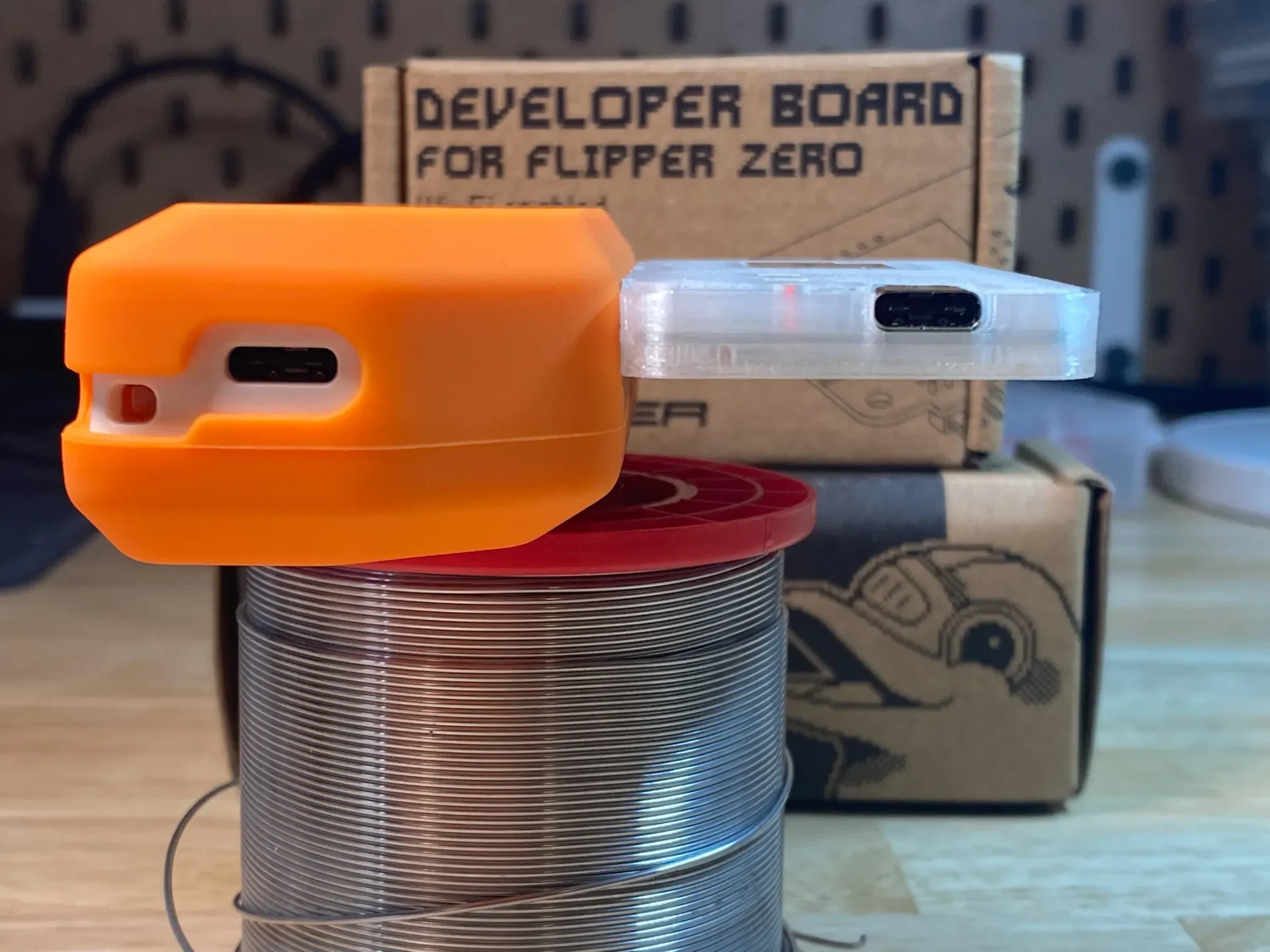

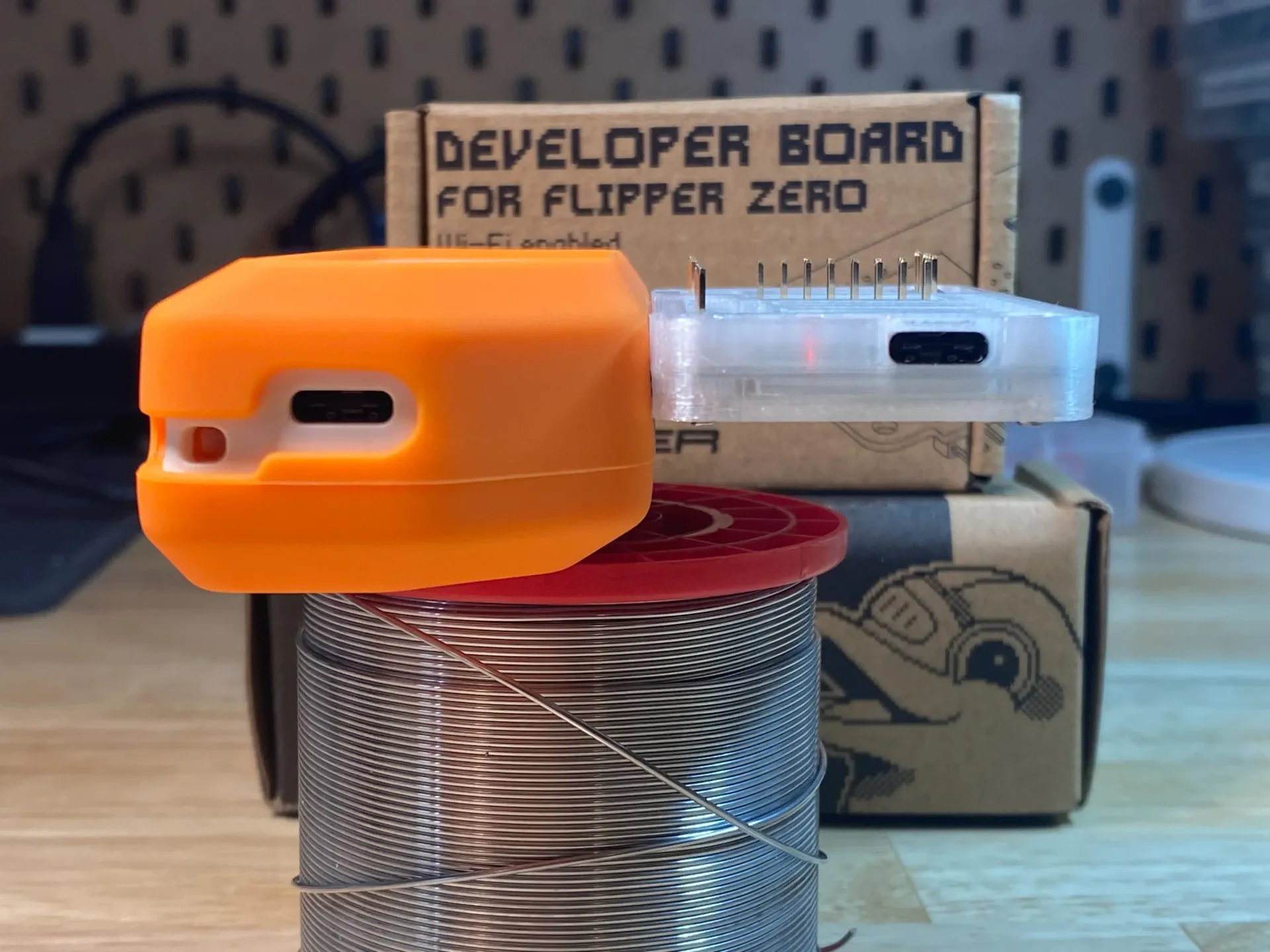

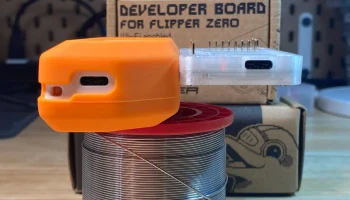

Чуть тоньше полного корпуса (7 мм против 9 мм)
Для сборки не требуются инструменты или оборудование
Для обеспечения жесткости используется фрикционная посадка, может не подходить должным образом в зависимости от допусков вашего принтера.
Если будущая разборка не представляет проблемы, несколько капель клея CA на стойки могут сделать минимальный корпус почти таким же жестким, как и полный корпус.
Печать заметок

Они были протестированы на принтере Prusa MINI+ FFF с Prusament PETG. Модели были созданы с целью максимально упростить печать FFF.

«Полные» модели имеют выемки для головок винтов и гаек M3, поэтому может быть полезно включить опору с меньшим расстоянием между рисунками (1,2 мм) и расстоянием между рисунками интерференции (0,1 мм), чтобы сохранить чистоту. После печати и перед сборкой важно тщательно очистить углубления, чтобы убедиться, что оборудование подходит и может поддерживать стыковку заподлицо.

Печать по SLA не тестировалась, но тоже должна работать нормально. Если вы распечатаете изображение на принтере SLA, я буду признателен, если вы опубликуете его с некоторыми комментариями. :)

Обновление: 14 декабря 2022 г.

Спасибо за поддержку! Было так здорово видеть, что этот кейс используется повсюду: от друзей, публикующих в Интернете о своей работе по разработке Flipper, до пользователей YouTube, публикующих в данном случае видеоролики, связанные с Flipper, на своих досках разработчиков. Огромное спасибо также людям, которые публиковали отзывы или присылали мне благодарственные сообщения.

У меня нет ни Patreon, ни ko-fi, ни ч��го-то еще, поэтому, если вы хотите оказать поддержку, просто опубликуйте мейк, распечатайте ремикс или посмотрите другие мои работы на Printables. Вот еще несколько проектов, которыми я поделился в течение этого сумасшедшего года, которыми я особенно горжусь:

Инструмент для измерения метрических винтов, короткая версия
Прочный дорожный футляр для дрона Snapchat Pixy.
Сменные щитки лезвий для дрона Pixy.
Система крепления Ikea Skadis с использованием термофиксируемых вставок и крючков с печатью.
Ремикс чехла для камеры RPi 4 HQ от Adafruit с добавлением большого гиперпиксельного дисплея сзади.

Итак, еще раз спасибо за вашу поддержку! Никогда не прекращайте создавать, делать ремиксы и делиться. :)

Похожие модели

Некоторые люди сделали несколько интересных вещей, совместимых с этим корпусом для платы разработки, так что вот несколько ссылок! :)

Хотите защитить эти булавки? Посмотрите эту шапку от emmgr23!
Я хотел сделать шапку с исходной моделью (есть даже ее черновой вариант в исходном файле Fusoin 360, который можно найти здесь), но не удосужился протестировать и доработать эту идею. Хотя этот работает очень хорошо!
Добавлен SD-ридер на вашу плату? Это ремикс от Кинга! ты прикрыт!
Именно поэтому я люблю культуру ремиксов! Многие люди добавили к своим платам устройства чтения SD-карт, а некоторые просили меня изготовить чехлы, подходящие для их модифицированных плат, но у меня просто не было времени.
Хотите хранить доску разработчика и Flipper вместе в уютном футляре? Возьмите этот ремикс превосходного чехла Flipper Zero от TruTech от Zen Schuette!
Еще один замечательный пример культуры ремиксов спешит на помощь! Я держу свой чехол Flipper Zero от TruTech, особенно в дороге, и этот ремикс крышки — хороший способ держать доску для разработки под рукой, не таща ее в сумке.
Хотите более крупный кейс, чтобы получить больше удовольствия от Мародера? Расширьтесь в этом более вместительном прочном кейсе от Beebo!
Много места для аксессуаров и удобный маленький держатель для платы разработчика, который прекрасно впишется в этот футляр.
Нет 3D-принтера? Просто купите чехол с принтом в магазине justcallmekoko в его магазине Tindie!
Учитывая, что это полностью лицензированная модель Creative Commons, ему не нужно было спрашивать, но он нашел время, чтобы спросить, может ли он продавать печатные коробки, и я был рад оказать свою поддержку.
Хотите использовать термофиксированные вставки? Этот ремикс от Джорджа поможет вам!
Я сделал эту модель до того, как узнал
