Поворотный регулятор на основе потенциометра 6 мм...........

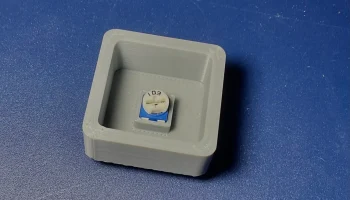

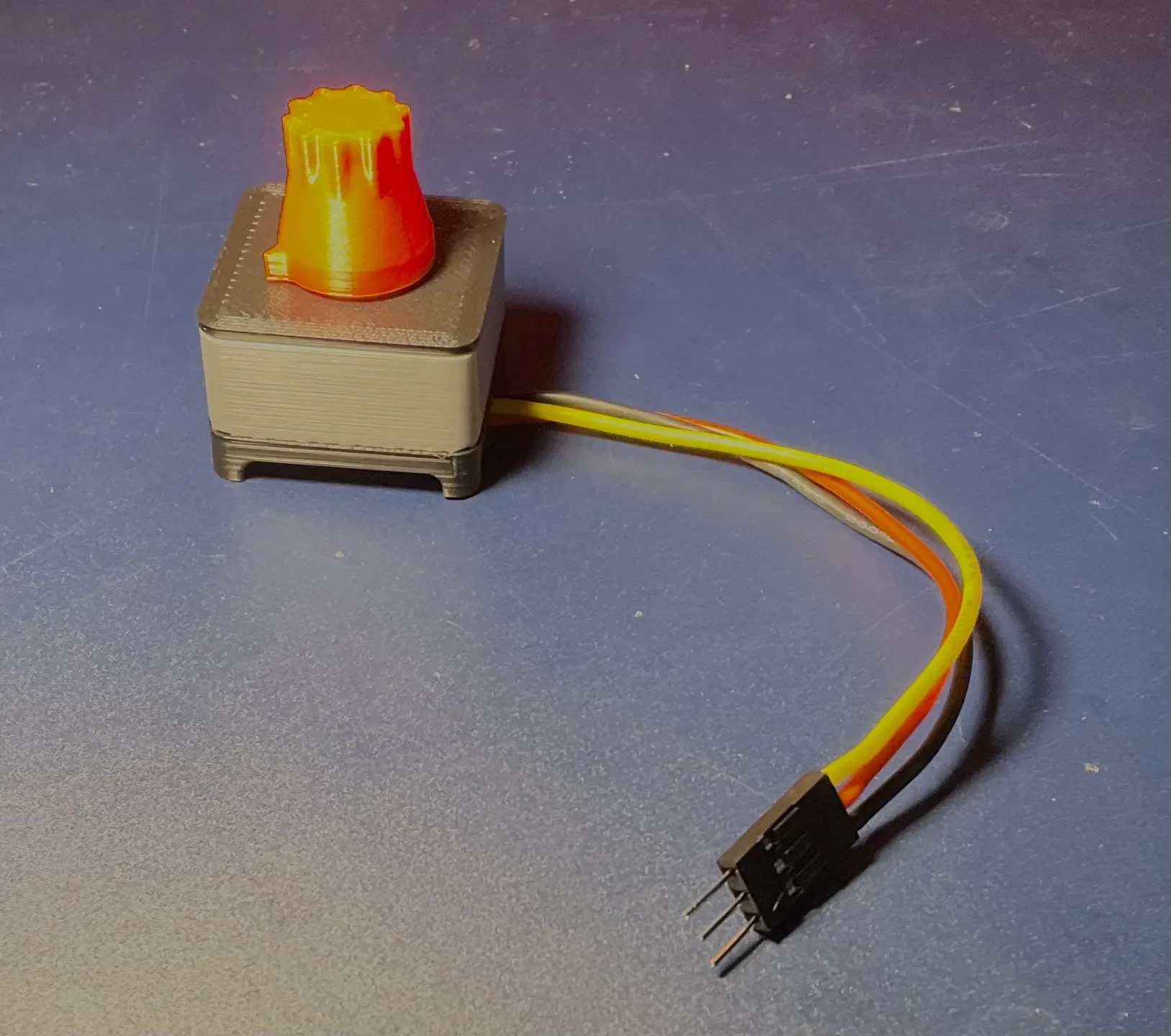

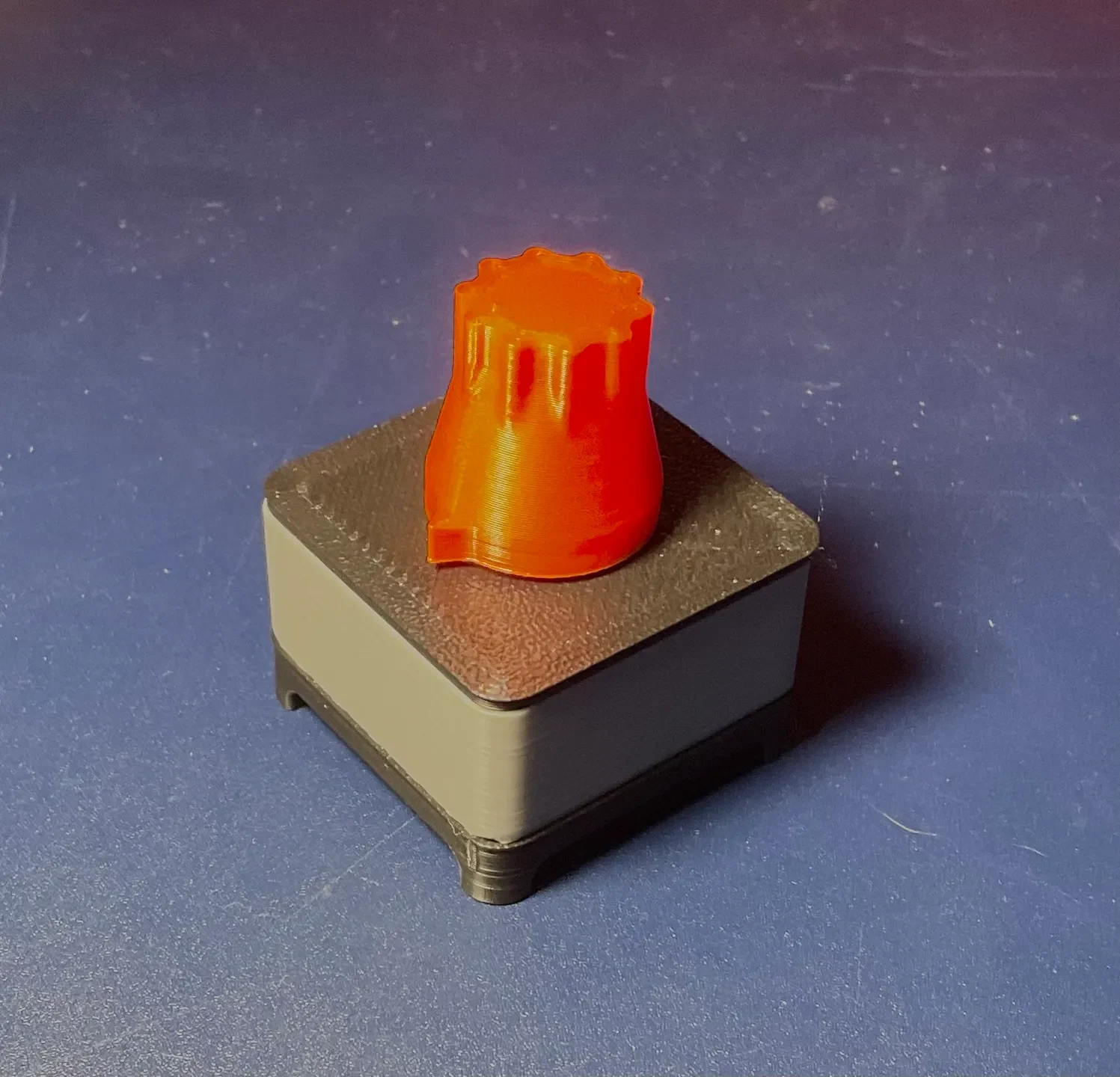

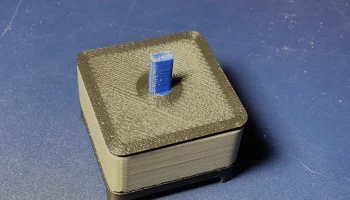

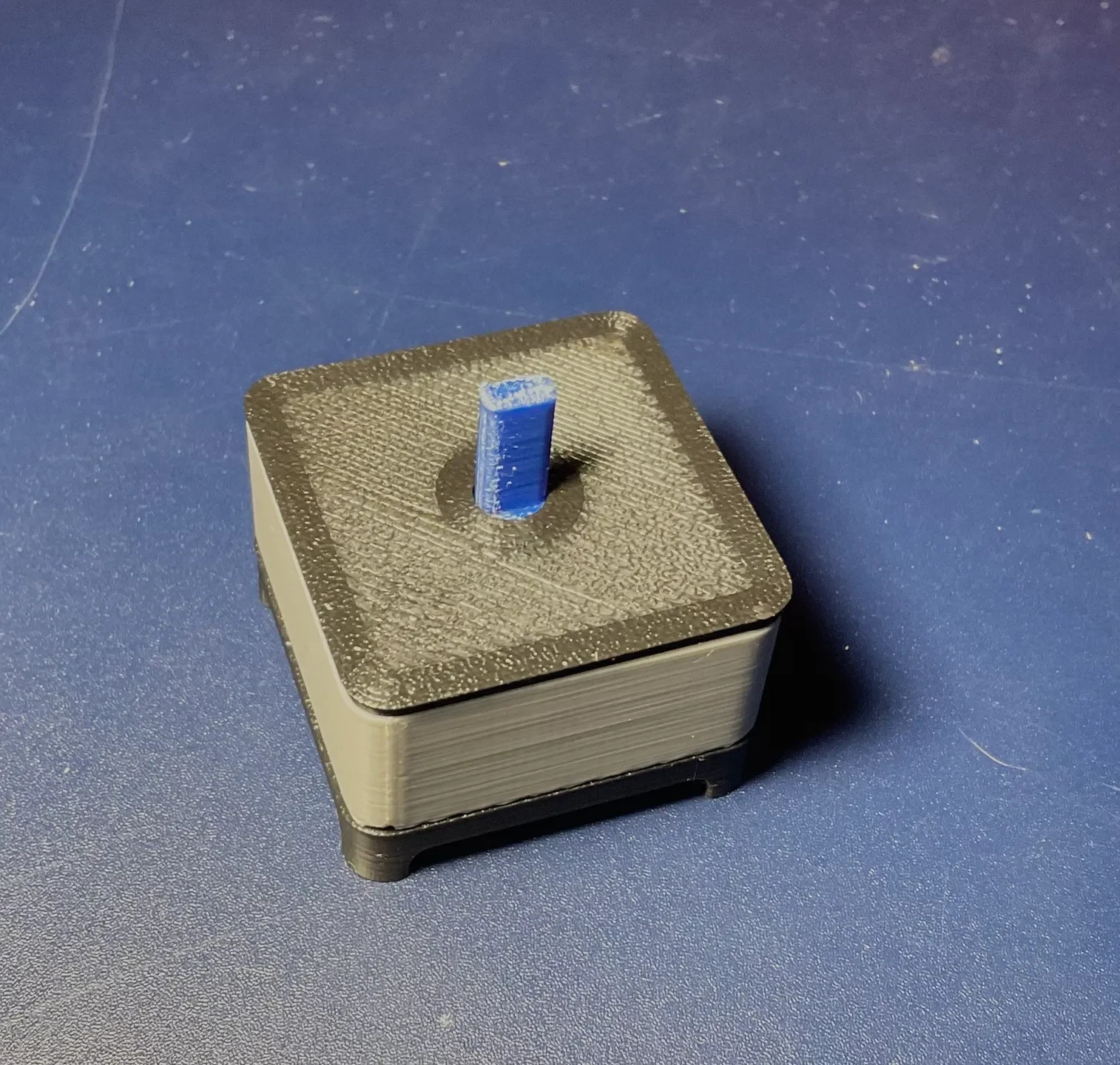

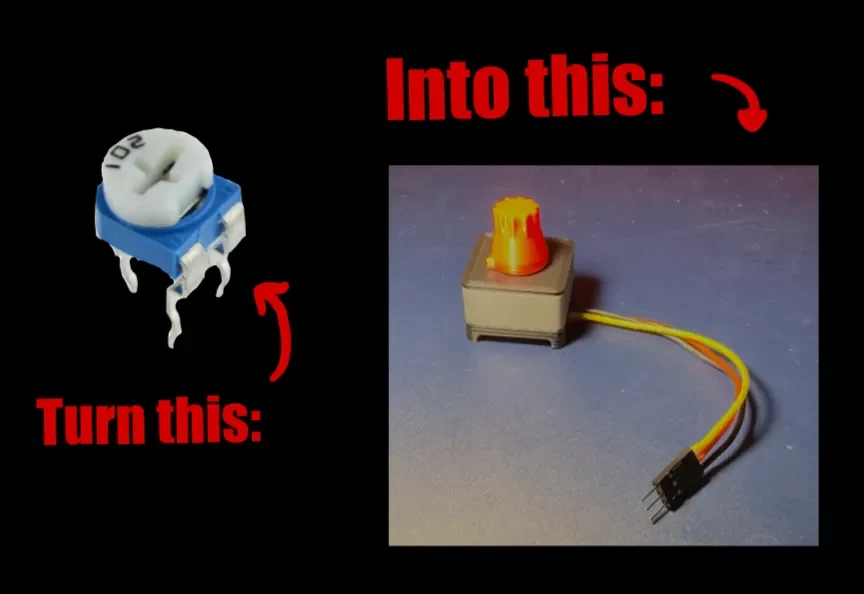

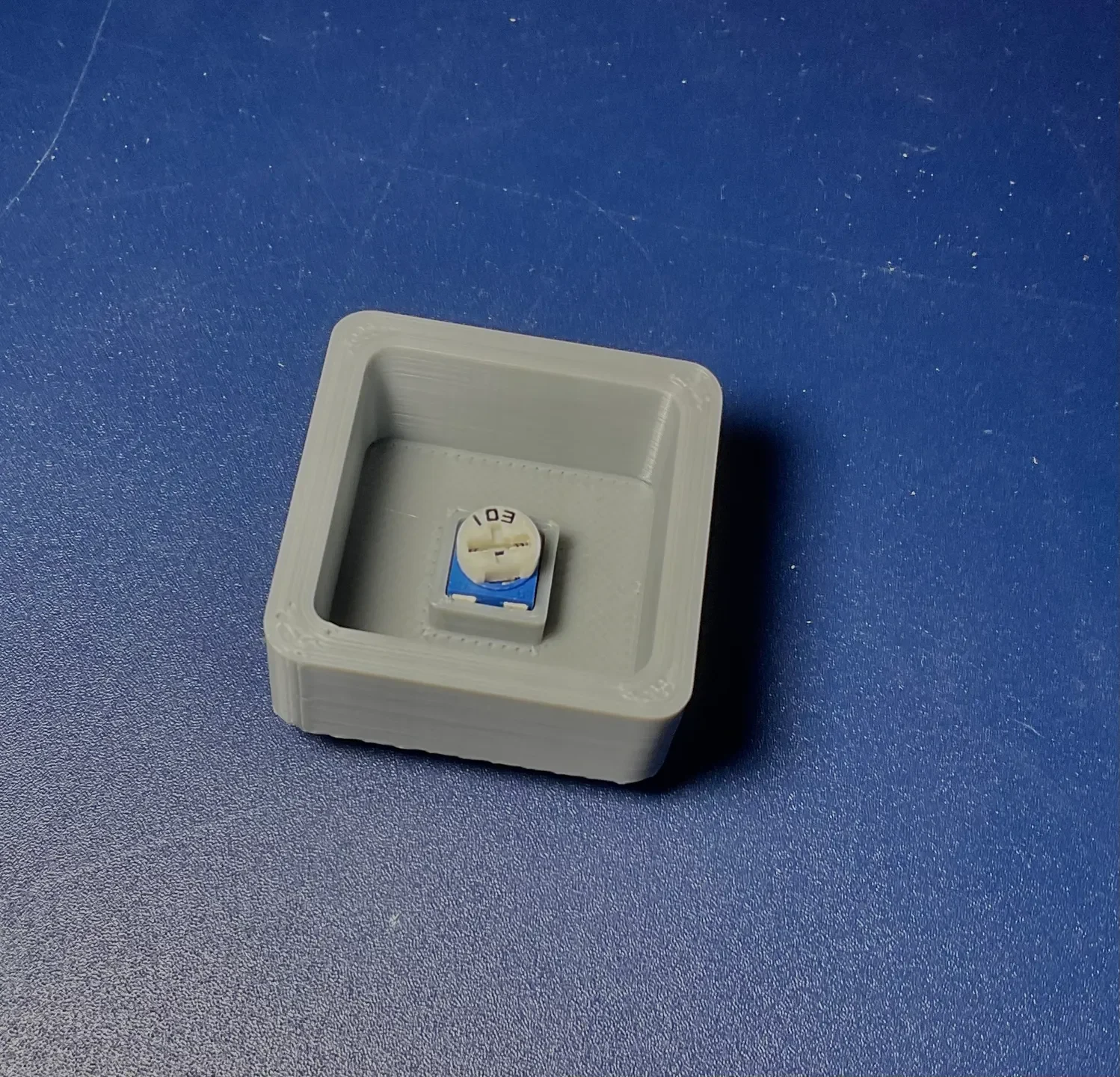

Этот поворотный контроллер легко распечатать, он идеально подходит для макетирования или использования на печатной плате. Чтобы собрать все детали, вам просто нужно распечатать файлы, приобрести потенциометр на 6 мм и склеить все детали между собой. После этого припаяйте провода к выводам потенциометра. Не наносите клей непосредственно на потенциометр, он удерживается корпусом и крышкой. Вы можете найти этот тип потенциометра на Amazon в виде дешевого комплекта: https://www.amazon.de/dp/B0BLC3K1XX?ref=nb_sb_ss_w_as-reorder_k0_1_4&=&crid=1PJXESYKA7CBW&sprefix=pote&th=1

Распечатать инструкции:

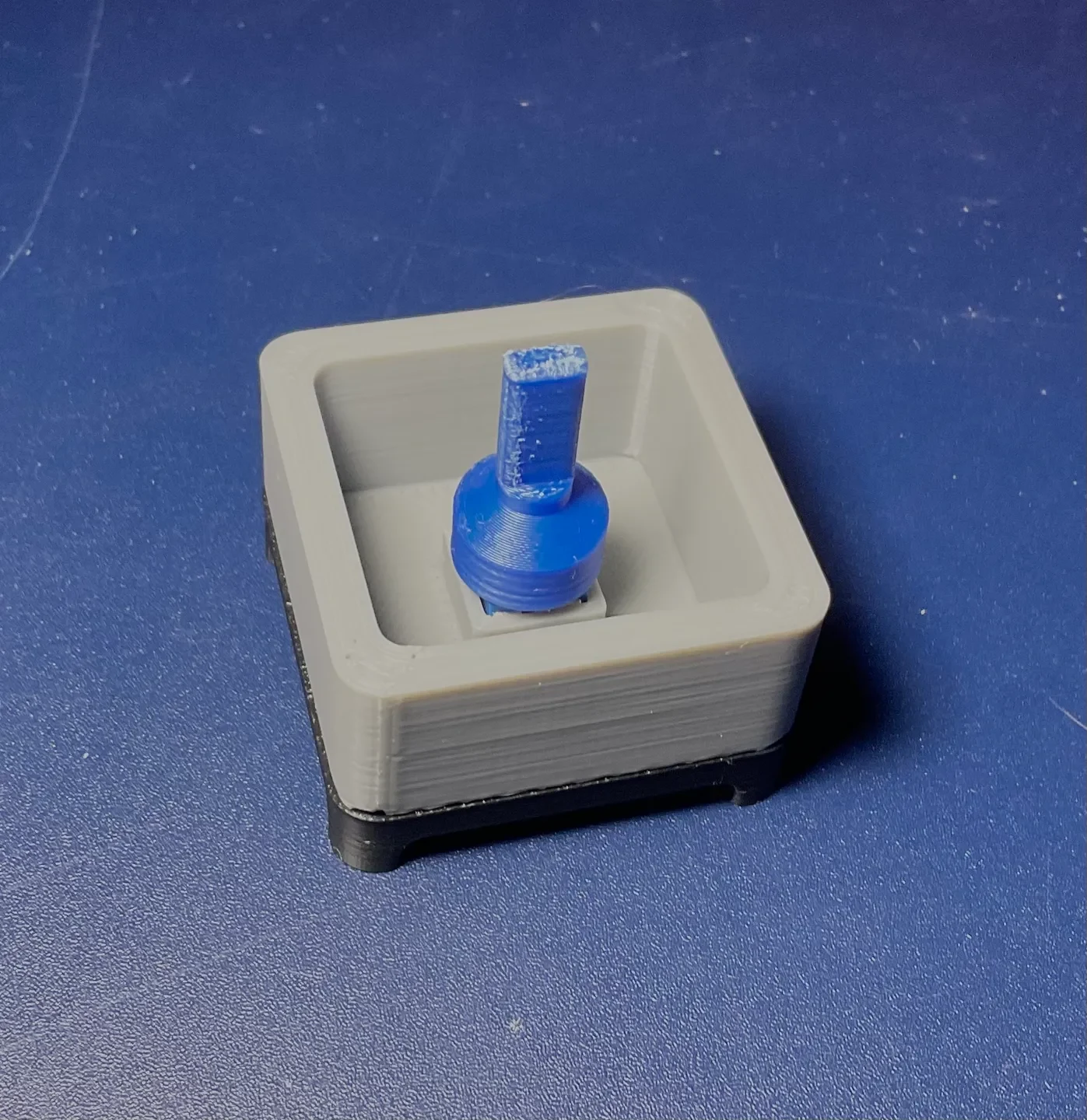

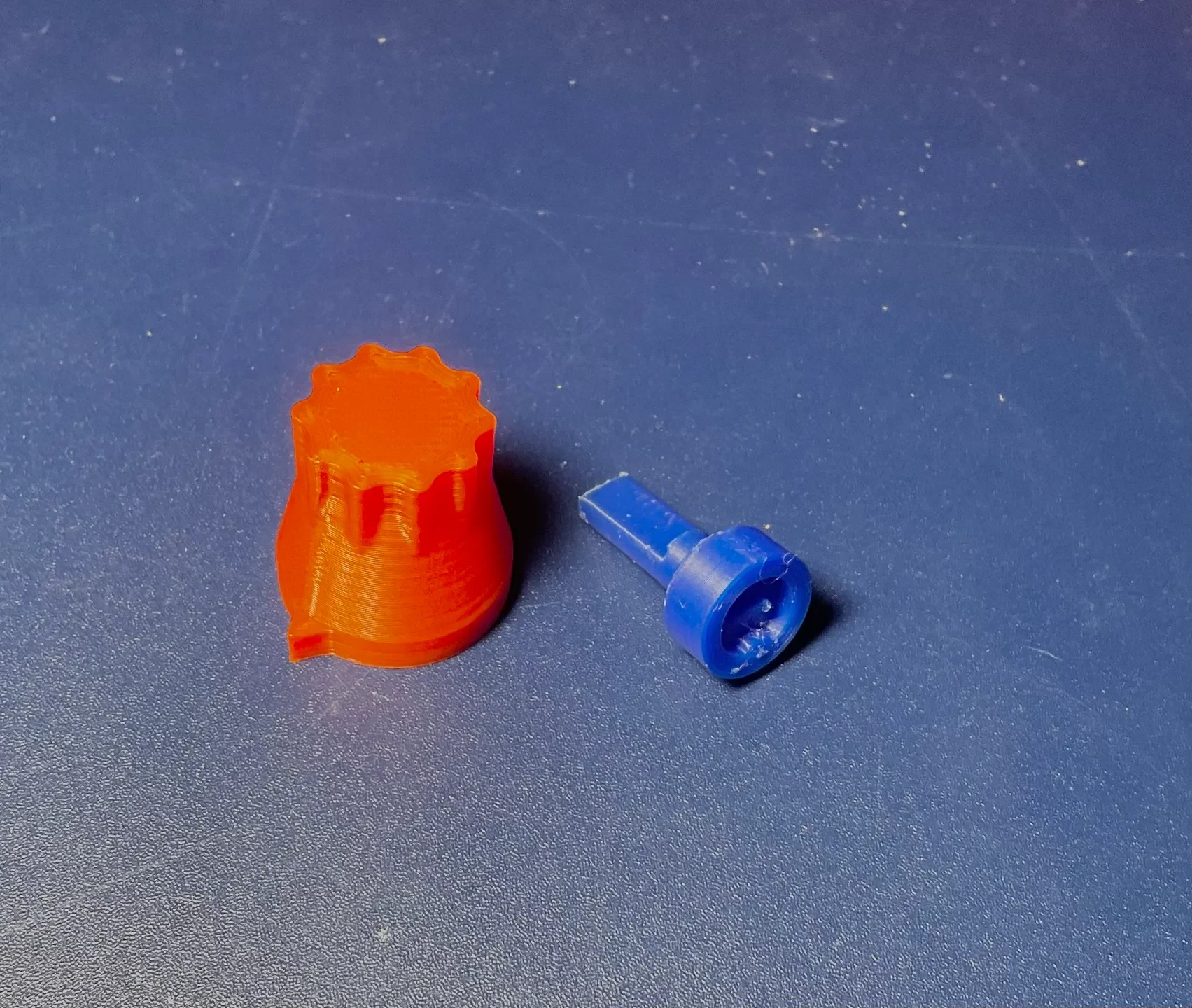

Ни одну из 3D-моделей не представляет особой сложности для печати, просто убедитесь, что вы используете опоры на корпусе и на адаптере потенциометра для ручки. Также используйте небольшую ширину линии и низкую высоту слоя на адаптере потенциометра для ручки. Ваш расход также должен быть правильно откалиброван.

При использовании этого устройства на печатной плате подставка для корпуса не требуется. Подставка для корпуса будет полезна, когда вы используете это устройство для прототипирования, так как выводы потенциометра не позволят ему ровно стоять на столе без подставки. Коробку для дополнительных цепей можно использовать, чтобы скрыть лишние схемы в устройстве, например, ШИМ-контроллер NE555.

Я включил файлы fusion360, чтобы вы могли вносить изменения в модели, если вам это интересно. Если у вас есть какие-либо вопросы, напишите мне.
