Неопиксельная макетная плата

Это макетная плата, предназначенная для создания шаблонов для устройств NeoPixel.

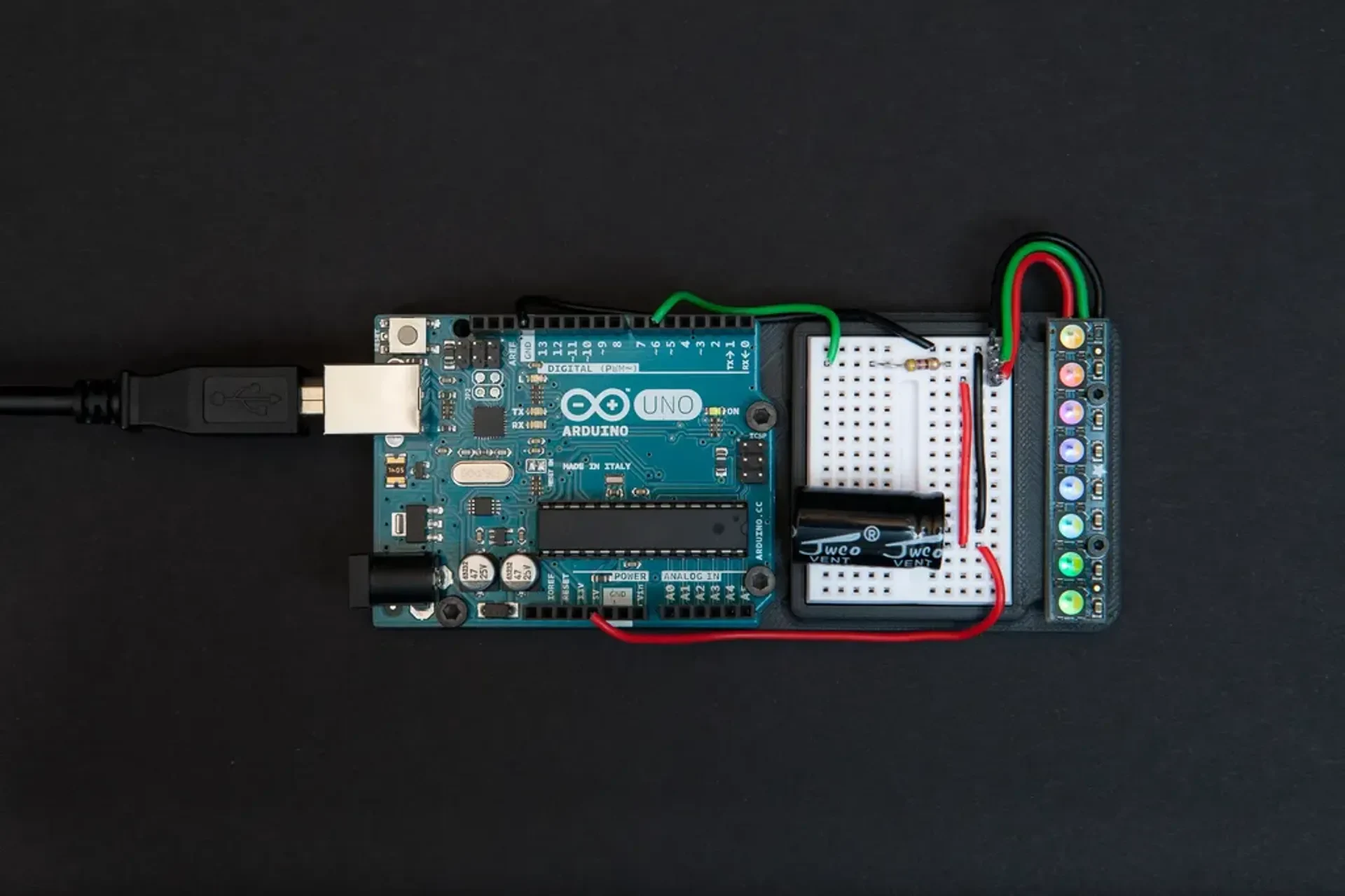

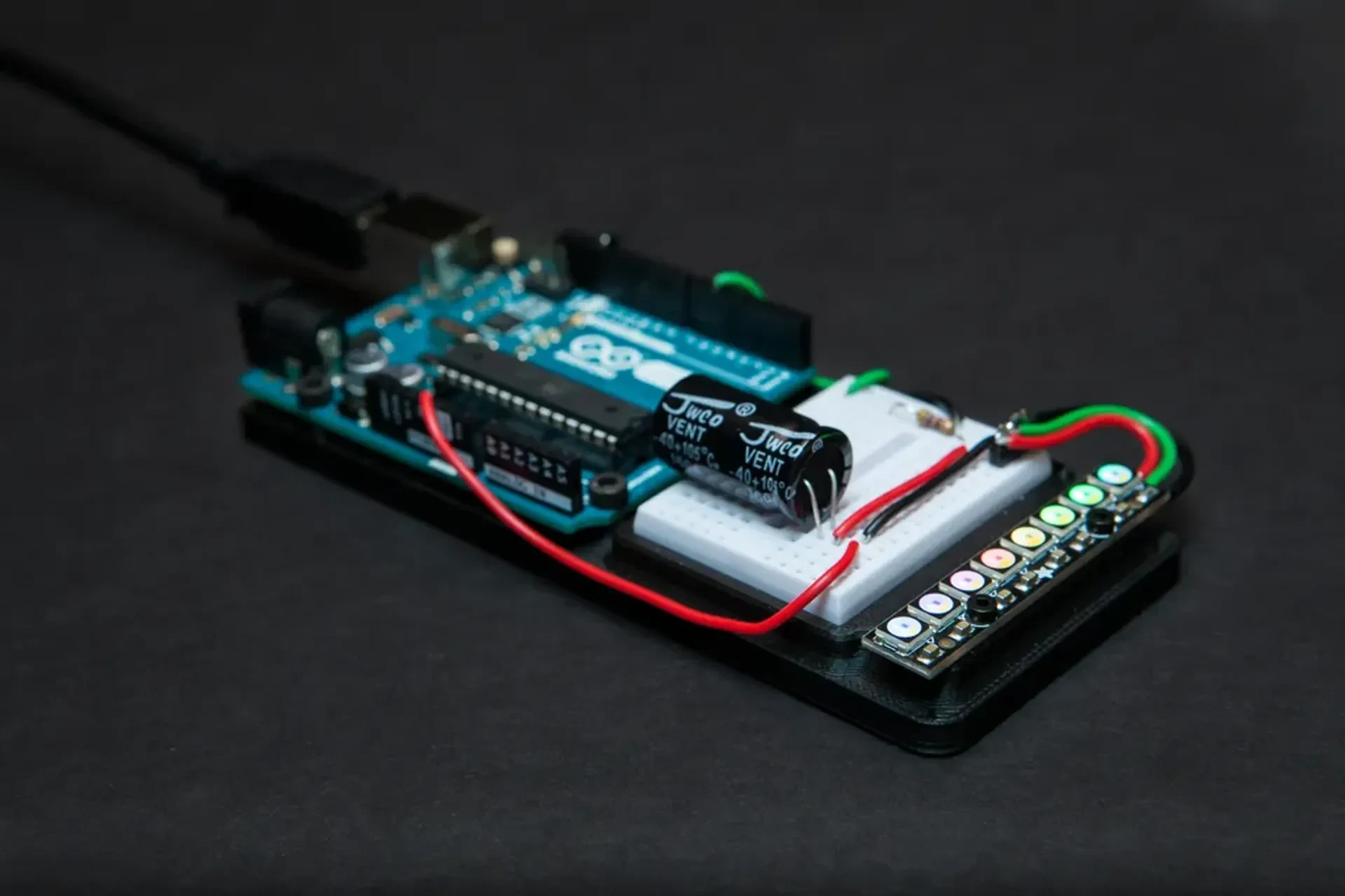

Я работаю над проектом, используя полную полосу NeoPixels, но мне нужен набор для прототипирования меньшего размера, чтобы мне не приходилось возиться с целой полосой только для работы над некоторыми шаблонами. Эта плата включает в себя крепления для Arduino Uno, контроллера Adafruit NeoPixel и мини-макета для размещения конденсатора и точек подключения для вторичного источника питания.

ПРИМЕЧАНИЕ. Если вы используете все пиксели с полной яркостью, вы можете превысить пределы мощности платы Arduino. Обязательно используйте дополнительный источник питания, если он вам нужен или если вы не уверены.

Доступны четыре дизайна:

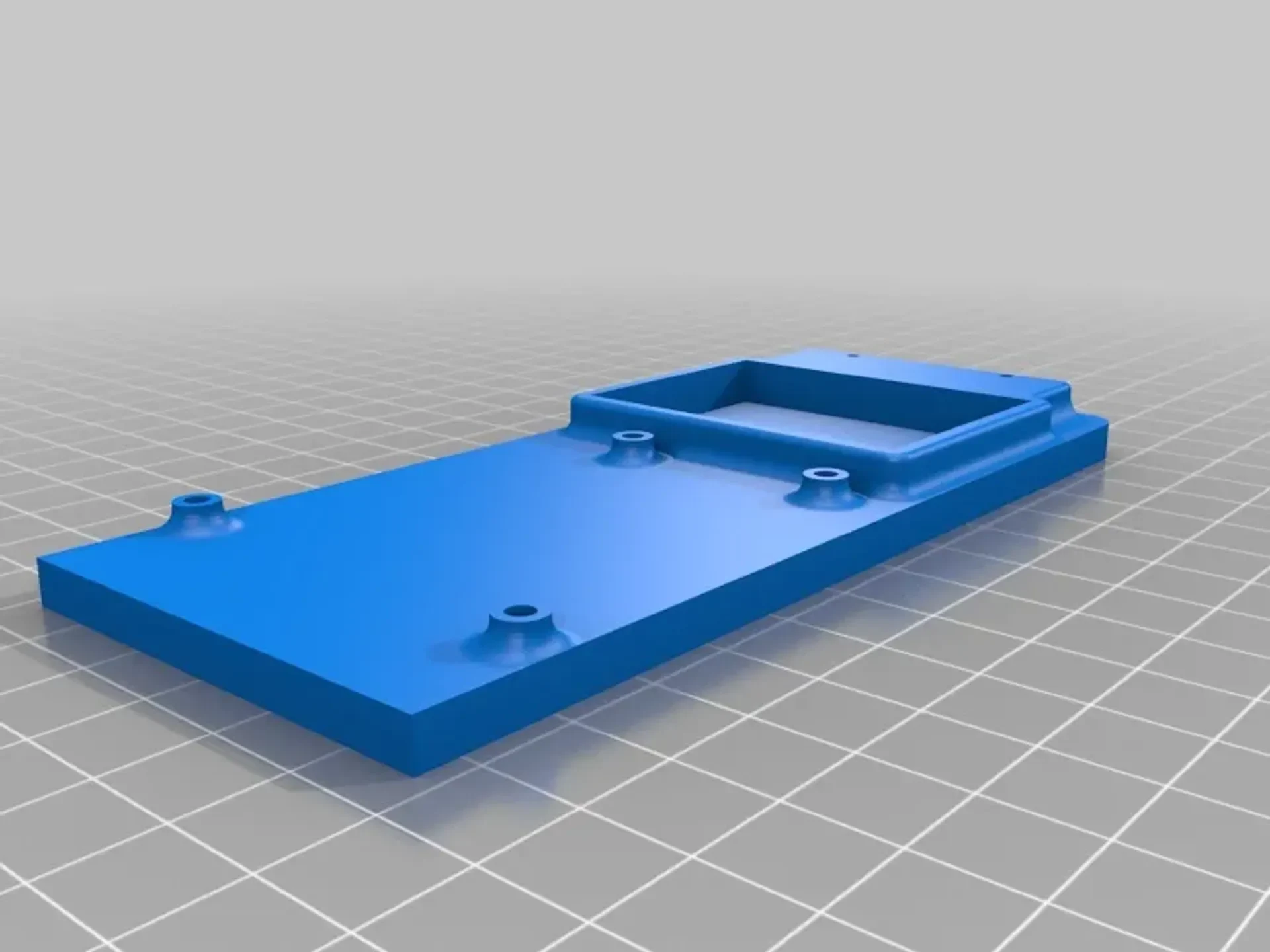

Оригинал

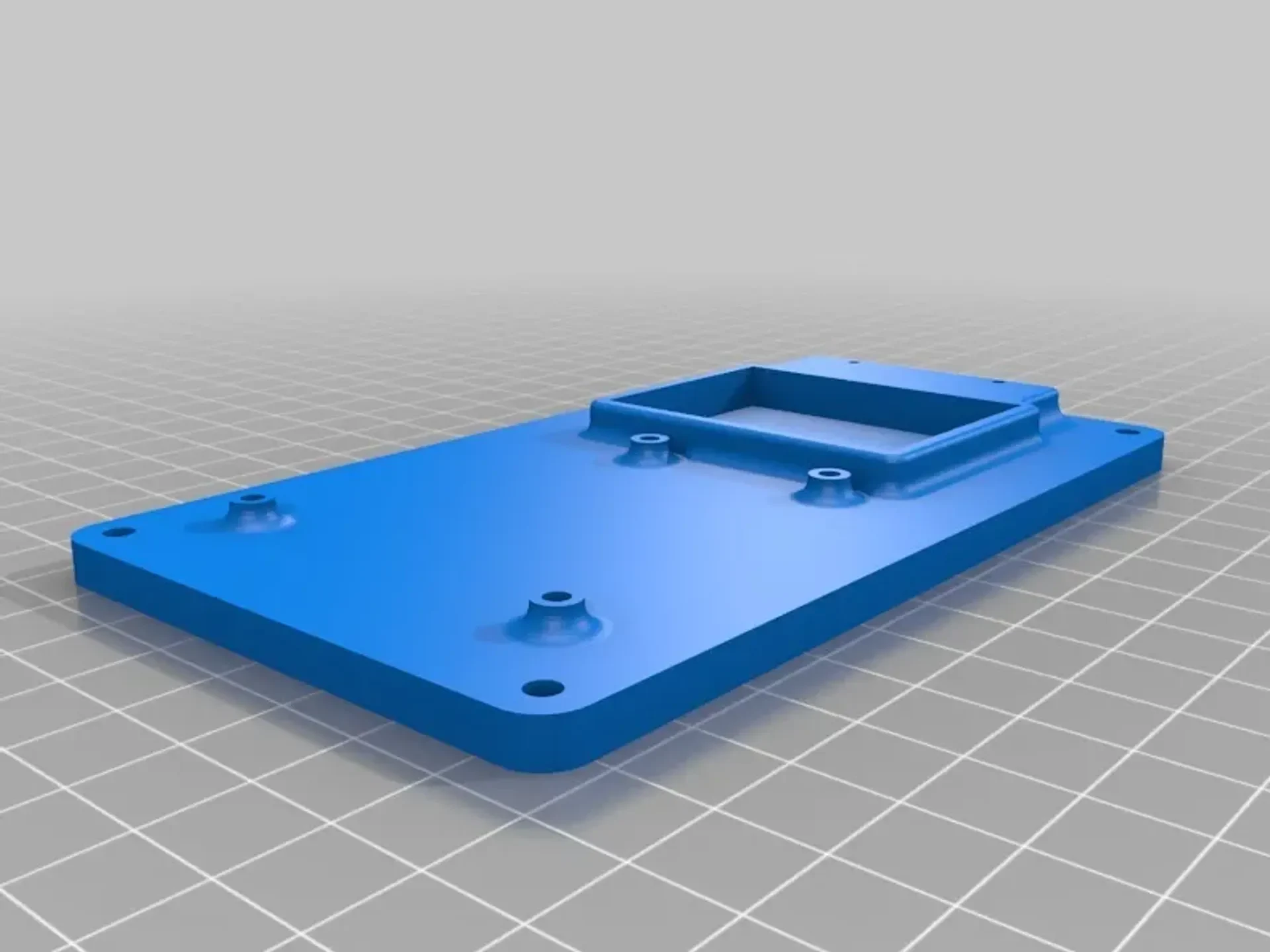

Оригинал с монтажными отверстиями
Нет макета

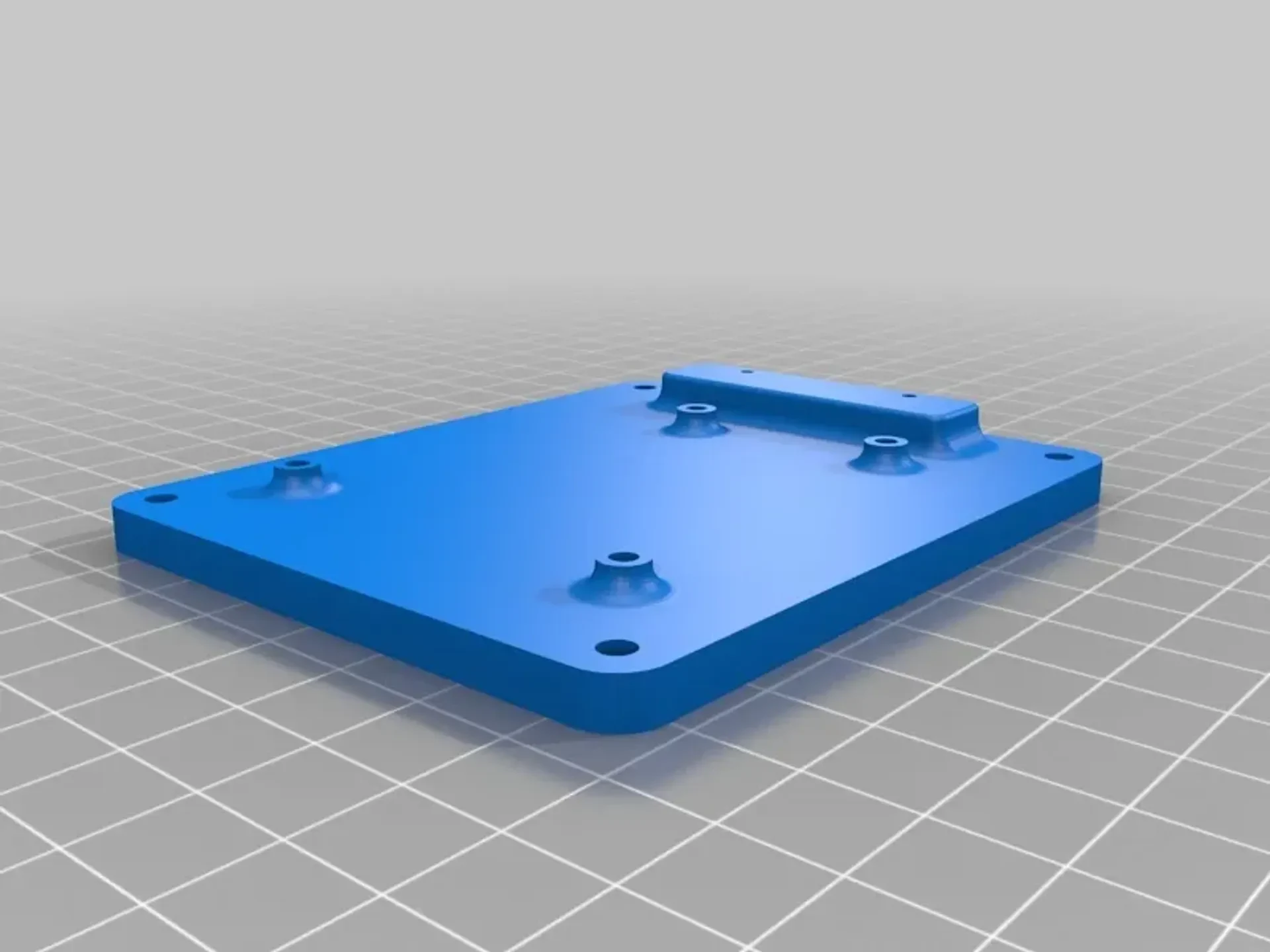

Нет макетной платы с монтажными отверстиями

Версия «без макета» полезна, если вы используете щит для прототипирования или хотите связать свой проект NeoPixel с макетом большего размера. И в оригинальной версии, и в версии без макетной платы есть варианты монтажных отверстий, если вы хотите прикрепить макетную плату к другой плате или проекту.

Для крепления контроллера Arduino и NeoPixel вам понадобятся 4 болта M3 и 2 болта M2 соответственно. Вы можете использовать метчик, но болты должны иметь собственную резьбу.

Расстояние между монтажными отверстиями составляет 120x65 мм для оригинальной версии и 80x65 мм для версии без макетной платы.

Список запчастей
Ардуино Уно
Мини Макет
Стик Adafruit NeoPixel
1 конденсатор 1000 мкФ
Соединительный провод (жёсткий)
4 болта М3-6
2 болта М2-6
