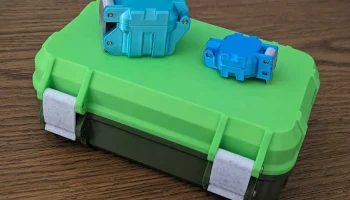

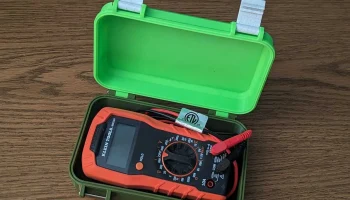

Прочный ящик для хранения, параметрический и настраиваемы..

Редакция — 8 февраля 2024 г.

Создавая прочный ящик для хранения Gridfinity, я внес в эту модель некоторые обновления.

Новые возможности:

Новая опция защелки
Новые варианты ручки для открывания сверху и концевого упора петли.

Изменения:

Требуемый размер винта по умолчанию теперь составляет M3x40 вместо M3x30.
Коробки по-прежнему можно настроить для винтов M3x30 — см. формулу длины винта ниже.
Защелка клипсы была изменена.
Размер по умолчанию для точек крепления к стене, кромке и винтам был увеличен.
Допуск на размер защелки теперь вычитается из ширины защелки, а не добавляется к расстоянию между ребрами защелки.
Края защелки скошены по методу Минковского.

Обновление — 3 декабря 2023 г.

Размер отверстий для винтов оказался немного больше ожидаемого из-за ошибки в коде. Это исправлено в загруженном коде и моделях. Спасибо wededgeworks за то, что сообщили мне!

Описание

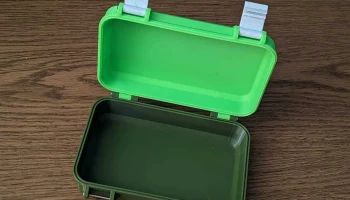

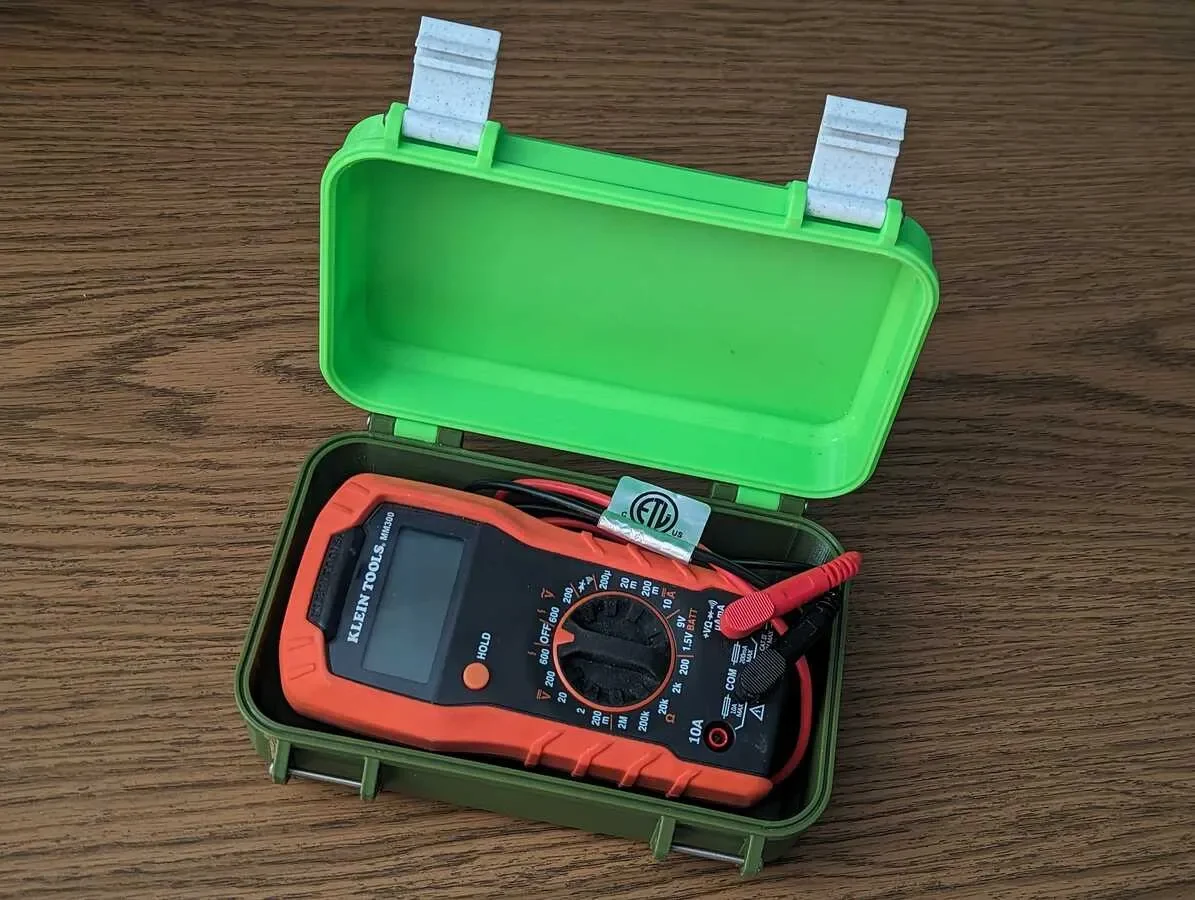

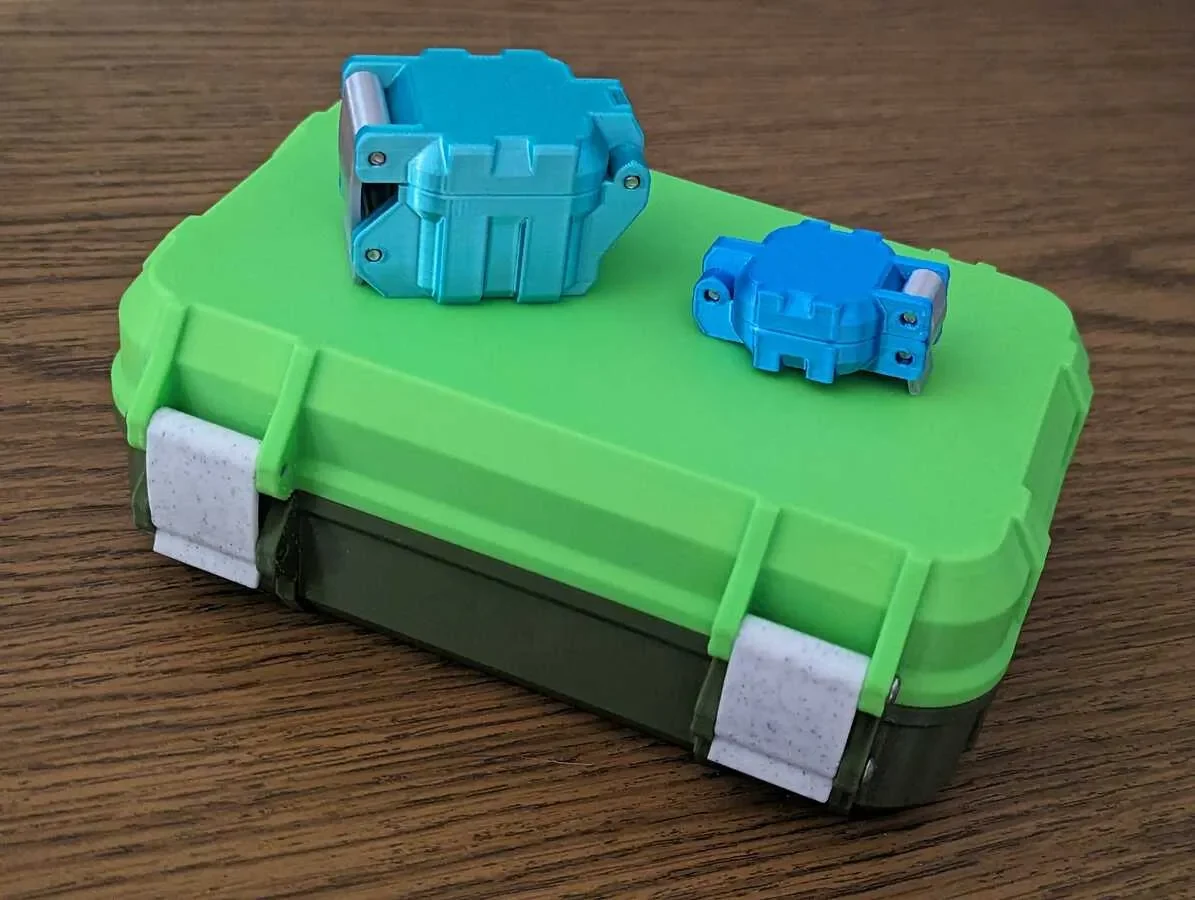

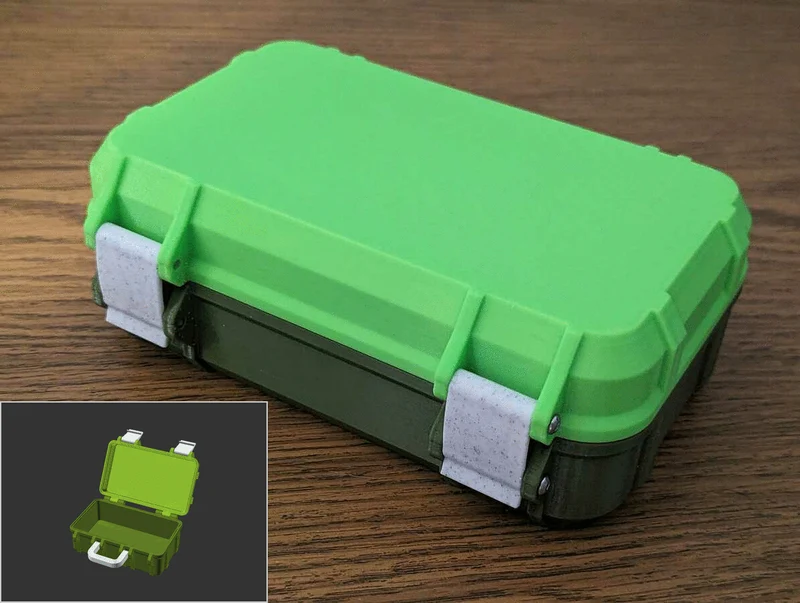

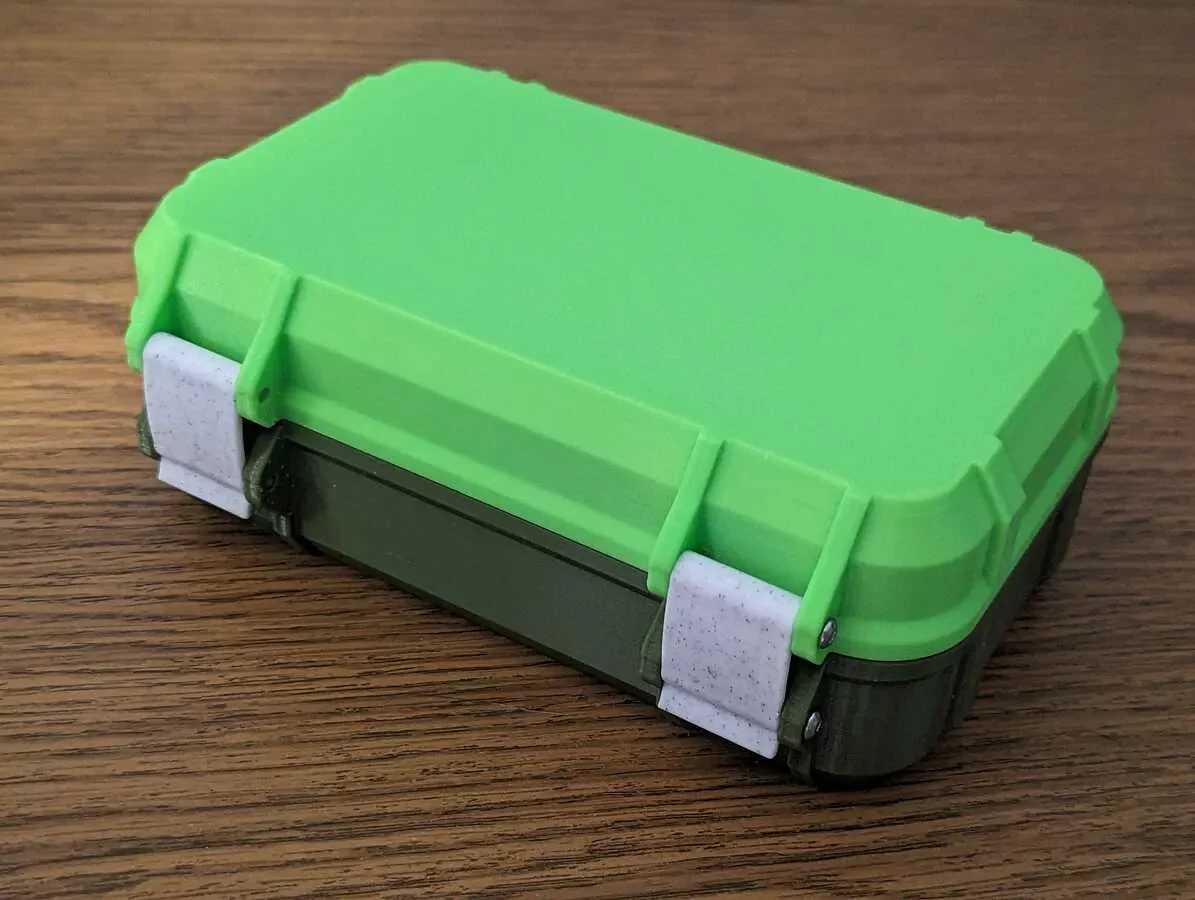

Вдохновленный несколькими другими потрясающими моделями прочных коробок, я построил собственную модель прочного короба! Эта ��одель позволяет создавать параметрические коробки, а также ее можно использовать в качестве библиотеки для создания индивидуальных коробок! Я выбрал OpenSCAD, чтобы программное обеспечение и модель были полностью открытыми.

Особенности

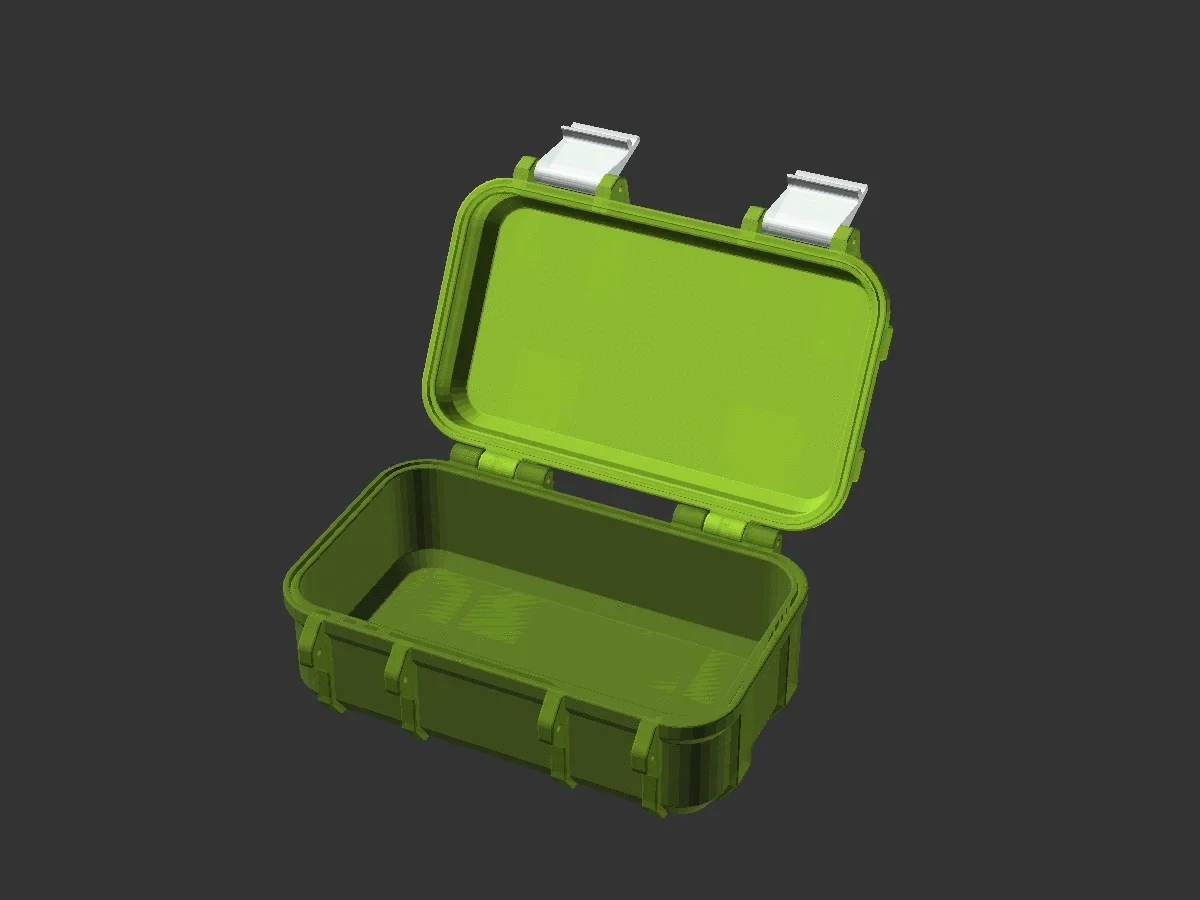

Настраиваемые размеры, включая основные размеры (ширину, длину, высоту), угловой радиус и фаску верхнего/нижнего края.
Выбор типа защелки (зажим или вытягивание)

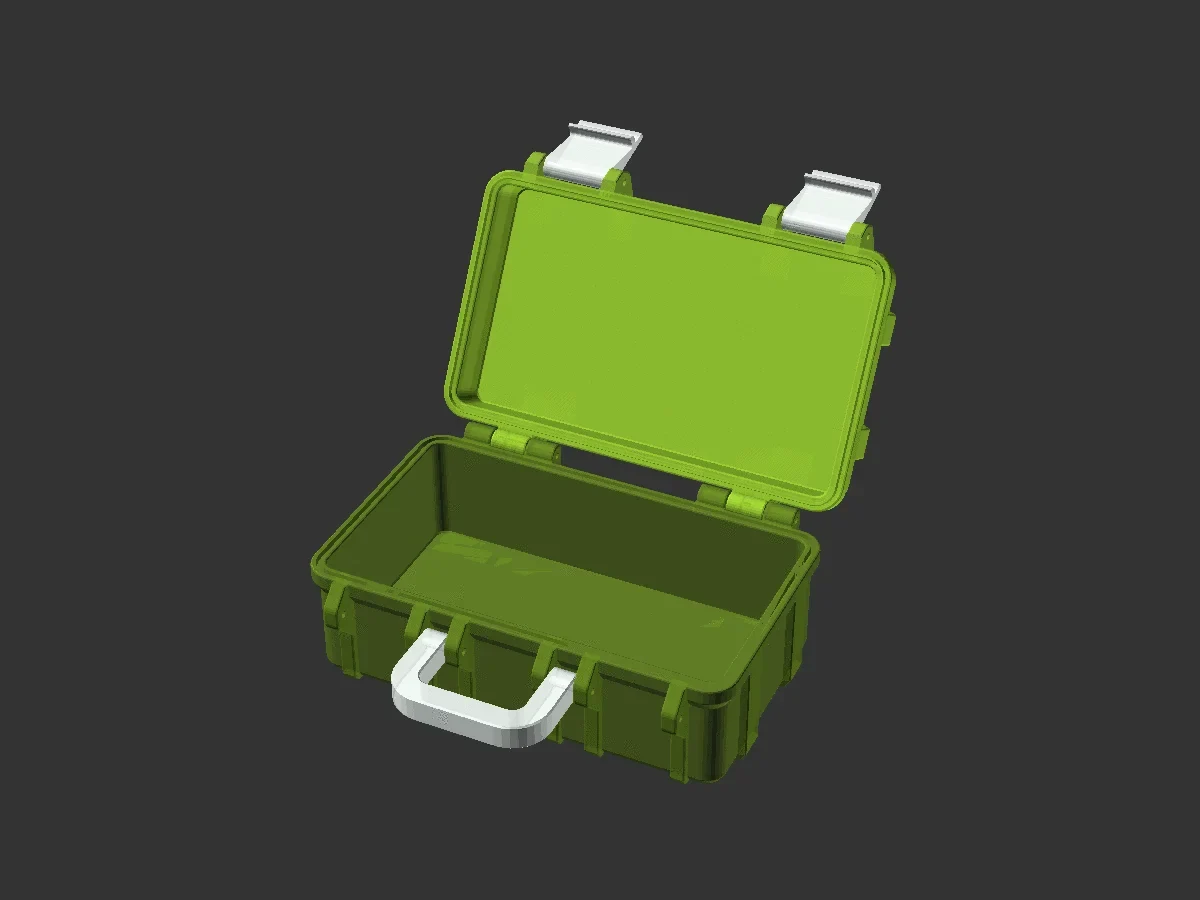

Дополнительная ручка
Дополнительная этикетка (новинка! 12 февраля 2024 г.)
Дополнительная ручка для открывания сверху и/или концевые упоры петель.
Дополнительное манжетное уплотнение, встроенное или для нити диаметром 1,75 мм.
Дополнительные усиленные (более толстые) углы
Все детали печатаются без подставок.
Код модели организован в виде библиотеки — создавайте свои собственные коробки!

Аппаратное обеспечение

Петли и защелки крепятся винтами М3, по умолчанию М3х40. Для каждой петли требуется 1 винт, а для каждой защелки — 2. Для коробки с одной защелкой требуется всего 3 винта, а для коробки с двумя защелками — 6 винтов.

Коробки с параметрами размеров по умолчанию можно собрать с помощью винтов с шестигранной головкой M3x40 и M3x55 (DIN 912):

M3x40 (AliExpress 1, AliExpress 2, Amazon, Trimcraft Aviation RC)
M3x55 (AliExpress, Amazon) — при прикреплении дополнительной ручки

Формула длины винта

Все винты, кроме коробок с ручками:

Ширина защелки (по умолчанию 28 мм) + 2 x ширина ребра (по умолчанию 6 мм). При значениях по умолчанию 28 + 2 * 6 = 40 или винты M3x40.
Чтобы использовать винты M3x30, установите для параметра «Ширина защелки» значение 22, а для параметра «Ширина ребра» — значение 4.

В случае коробок с ручками замените два из указанных выше винтов на:

Ширина защелки (по умолчанию 28 мм) + 3 x ширина ребра (по умолчанию 6 мм) + толщина ручки (10 мм). При значениях по умолчанию 28+3*6+10=56 или примерно винты М3х55.

Рендеринг

Загрузите все файлы модели *.scad и убедитесь, что файлы Rugged-Box.scad и Rugged-Box-library.scad расположены в одном каталоге. Откройте файл Rugged-box.scad в OpenSCAD.

Выберите нужные размеры и параметры в настройщике OpenSCAD. Затем по одной выберите каждую часть (верхнюю, нижнюю и защелку) в раскрывающемся списке «Деталь». Для каждой части выполните рендеринг (F6) и экспортируйте в STL (F7).

Печать

Подготовка принтера

Эти коробки (обычно) представляют собой крупные отпечатки. Очистите печатную платформу и убедитесь, что она стоит достаточно ровно.

Настройки печати

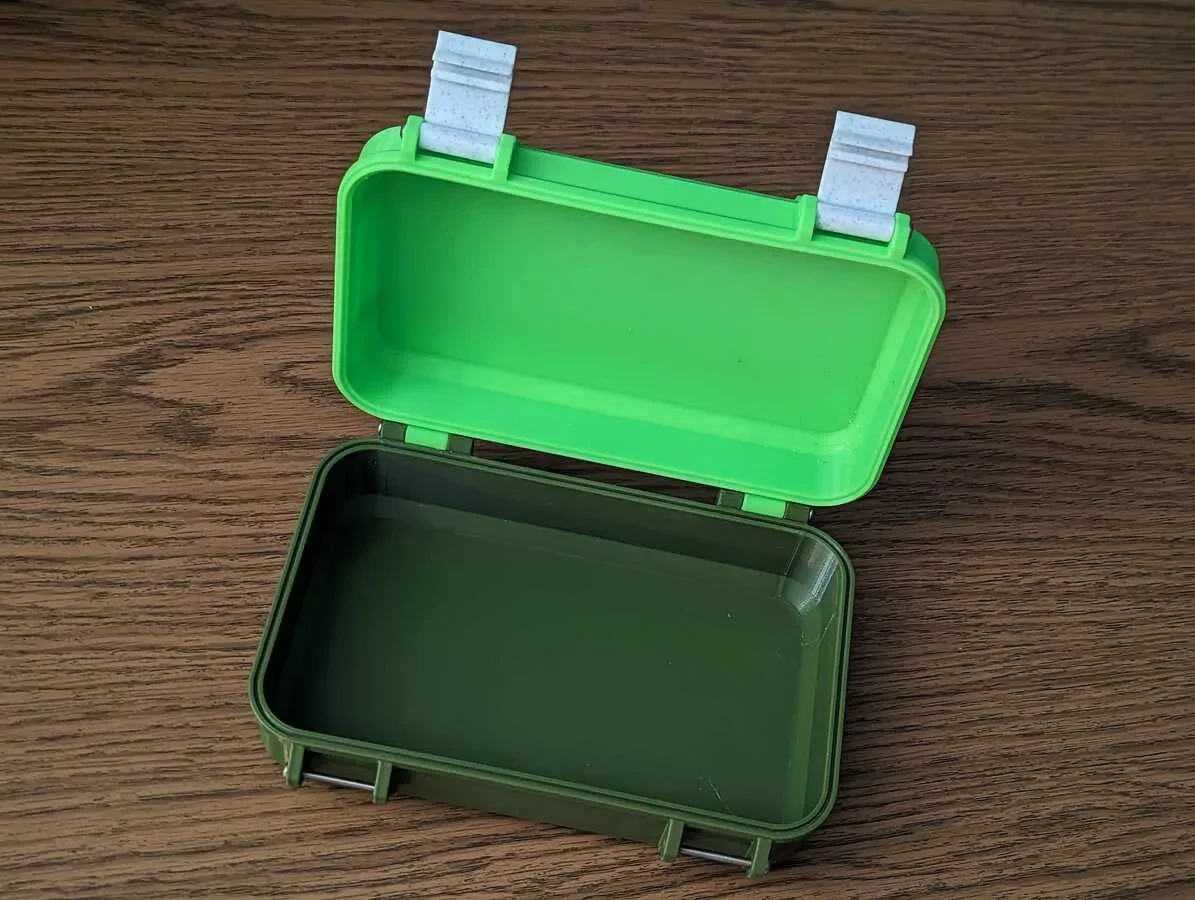

Я печатал коробки как из PLA, так и из PETG.

Распечатайте верхнюю и нижнюю части коробки на внешних сторонах. Защелки напечатаны на своей стороне. Никакие опоры не нужны. Что касается защелок, поля могут быть полезны для сцепления с кроватью.

Для более прочных коробок, замков и ручек увеличьте периметр до 3 и заполнение 30%.

Создавайте свои собственные коробки!

Создавайте свои собственные коробки с помощью Rugged-Box-library.scad! Для вдохновения попробуйте одно из этих прилагаемых руководств.

Эти учебные пособия представляют собой PDF-документы, включенные в файлы модели.

Прочная коробка с вырезами. Инструкция:

учебник-коробка-с-вырезами.pdf

Инструкция по изготовлению прочной коробки с разделителями:

учебник-коробка-с-разделителями.pdf
