Прочная вставка в крышку коробки Gridfinity........

Вместо этого я рекомендую вам настроить и распечатать штабелируемый прочный ящик для хранения Gridfinity.

Обновление от февраля 2024 г.:

Продолжение работы над этой моделью привело меня к тому, что я практически полностью воссоздал Rugged Box в параметрическом дизайне. Однако, похоже, Bulbasaur0 меня опередил. Теперь я больше не рекомендую вам использовать этот проект, а вместо этого просто распечатаю его «штабелируемый» Gridfinity Rugged Storage Box, который обладает всеми функциями Rugged Box, всеми функциями, которые я хотел добавить, и некоторыми очень ценными дополнительными функциями.

Для тех, кто не хочет исследовать, следующие настройки штабелируемого ящика создадут объект, похожий на исходный прочный ящик:

Нижняя высота: 5
Верхняя высота: 1
Стекируемый Gridfinity: выкл.
Усиленные углы: Выкл.
Верхняя ручка: Выкл.
Защелки штабелирования: Выкл.
Стиль защелки: Клип
Третий шарнир: Выкл.
Ручка: Выкл.
Метка: Выкл.

Обновление 2023:

Это следует считать БЕТА-проектом. Есть несколько недавно обнаруженных ошибок, над которыми я сейчас работаю. Если вы хотите помочь путем тестирования, пожалуйста, сделайте это, но имейте в виду, что модели в том виде, в котором они опубликованы в настоящее время, могут не быть 100%.

Похоже, что удаление 0,5 мм «сзади» любой вставки решает большую часть, если не все, текущие проблемы. Я все еще тестирую контейнеры разного размера, но это должно дать вам отправную точку. «Задняя» вставка — это плоская сторона, которая касается внутренней части крышки.

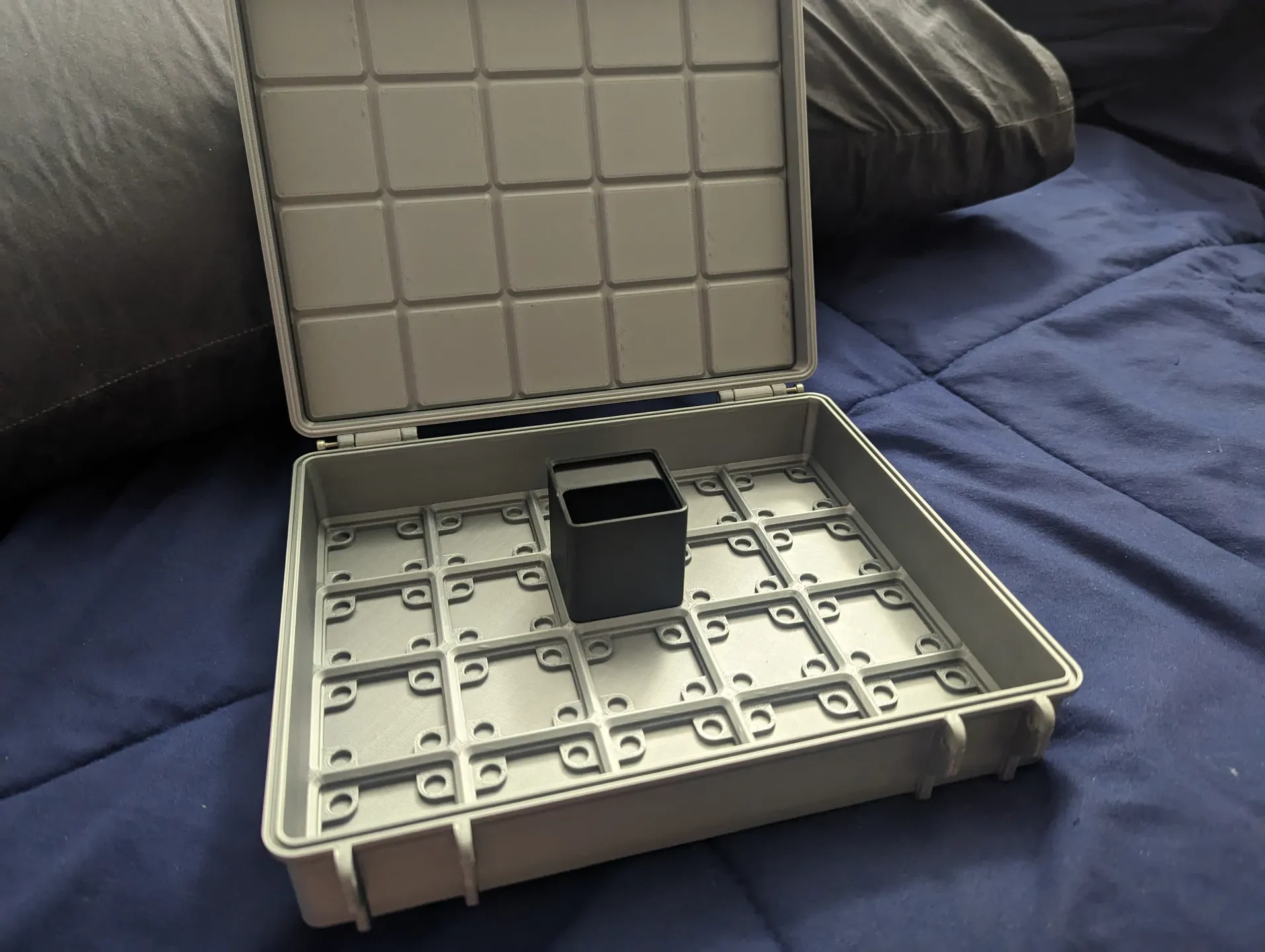

Rugged Box от PjotrStrog превосходен, но между верхней частью «полноростового» контейнера и нижней частью закрытой крышки остается небольшой зазор. Это позволяет мелким предметам из контейнеров выпадать или самим контейнерам выпадать, если коробку швырять.

Эта вставка для верхней крышки занимает это дополнительное пространство и обеспечивает рисунок «дна контейнера», который удерживает верхнюю часть любых контейнеров на месте так же, как основание удержи��ает нижнюю часть.

Модель должна иметь достаточный зазор, чтобы ее можно было легко вдвигать и вынимать, если вы не хотите устанавливать ее постоянно. Для крепления вкладышей на веках я использую двойной скотч. Использование пенопластовой ленты обеспечит надежную герметизацию, которая будет удерживать даже очень мелкие частицы.

Вы также можете «объединить» это с существую��ими STL крышек, чтобы напечатать крышку за один раз. Оба STL должны быть расположены по центру друг друга, при этом вставка должна быть поднята на 1,6 мм над поверхностью печати (при печати крышки наружу вниз). Хотя это создаст некоторую необычность нарезки, все должно выглядеть и работать нормально. Я работаю над STL специально для слияния, чтобы избежать этого.

Это проверено только с Rugged Box, но должно работать и с GridBox от bilboDD. Опубликованы размеры, аналогичные Rugged Box, и доступен файл Parametric Fusion360, если вы захотите настроить свой собственный.

На упаковке Rugged Box указано, что он предназначен для контейнеров «полной высоты», что, как я обнаружил, означает контейнеры высотой 7U (с общей высотой 46,4 мм или 7 × 7 мм + 4,4 мм), для фиксации которых предназначена эта вставка. Короткие контейнеры, очевидно, не подойдут, но вам также следует быть осторожными с контейнерами, сложенными друг на друга, так как зазоры будут накапливаться и создавать дополнительное пространство вверху. Для своих корзин я использую модели OpenSCAD Gridfinity Rebuilt.
