Прочный ящик "Ultimate" (параметрический) с регулируемыми..

Я искал способ хранить все мои различные метрические гайки, болты и винты, которые были разбросаны по разным контейнерам и сумкам. Я нашел удивительную коробку Rugged Box (Parametric), разработанную @Whity, и решил использовать ее в качестве отправной точки.

Сначала я начал вручную рисовать и выдавливать стенки для встроенных контейнеров. Это работало, но было медленно и утомительно. Я решил попробовать автоматизировать моделирование бинов, добавив два новых параметра.

NumberBinsWidth — устанавливает количество ячеек по ширине. Введите 5, и вы получите пять ячеек для хранения слева направо.

NumberBinsDepth — устанавливает количество ячеек сверху вниз. Введите 4 и получите 4 контейнера для хранения сверху вниз.

Вы ДОЛЖНЫ ввести минимум 2 для обеих переменных, чтобы модель работала. Если вам не нужны места для хранения, просто используйте исходную модель, на которой она основана.

Я ни в коем случае не являюсь экспертом по Fusion 360. Я уверен, что нарушаю некоторые правила при создании моделирования. В некоторых случаях приходилось методом проб и ошибок пытаться заставить все работать.

Я тестировал проектирование коробок шириной до 500 мм и глубиной 500 мм, и кажется, что все масштабируется правильно, без каких-либо ошибок Fusion 360. Если вы обнаружите какой-то параметр/параметр, который что-то ломает, дайте мне знать, и я посмотрю, смогу ли я во всем разобраться.

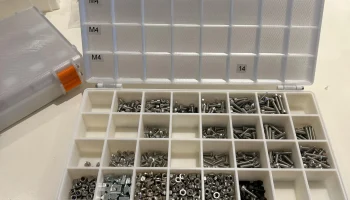

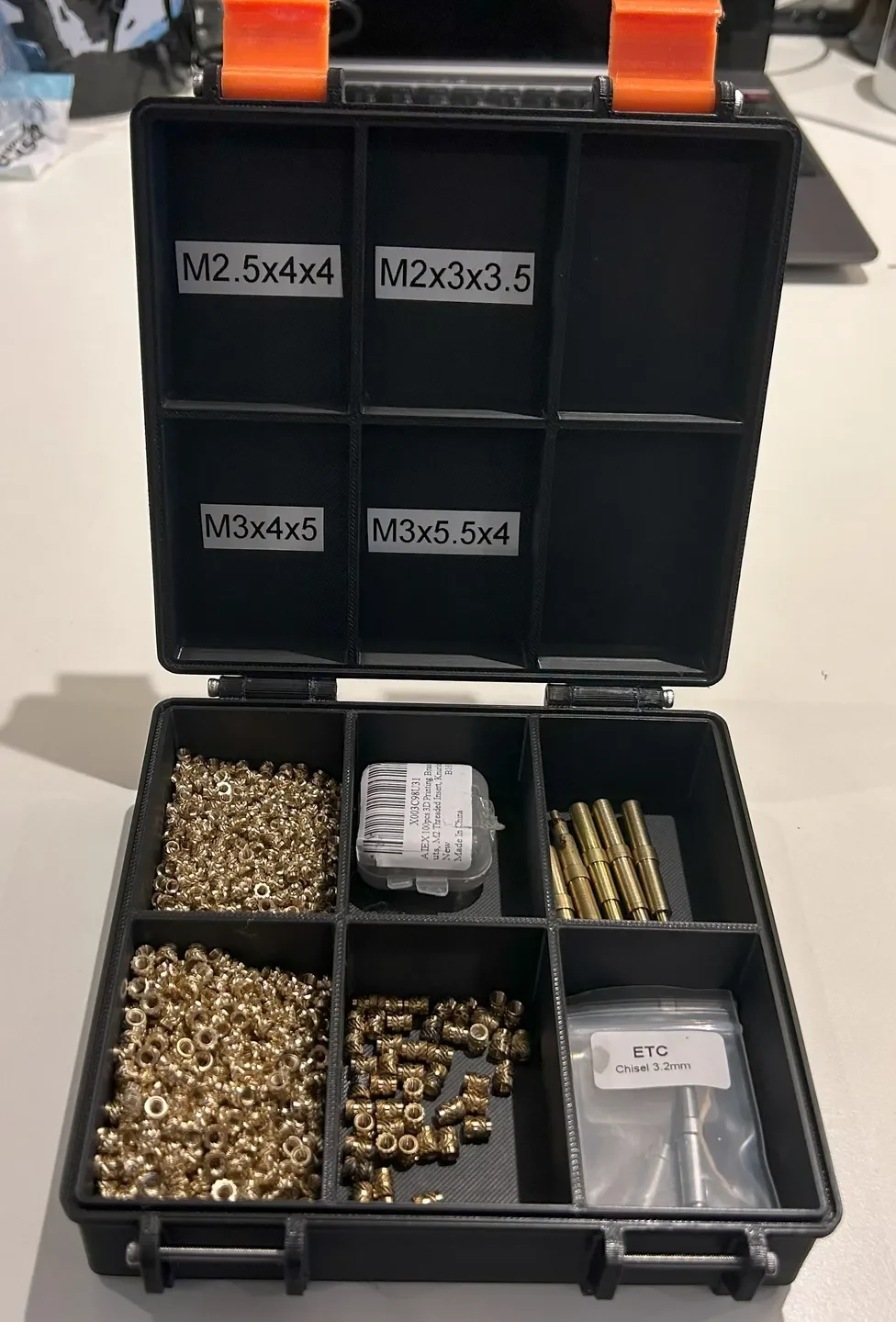

Ниже приведен пример этой модели. Я установил NumberBinsWidth=3 и NumberBinsDepth=2.
