Прочный чехол Gridfinity 4x5 - Snapmaker Edition

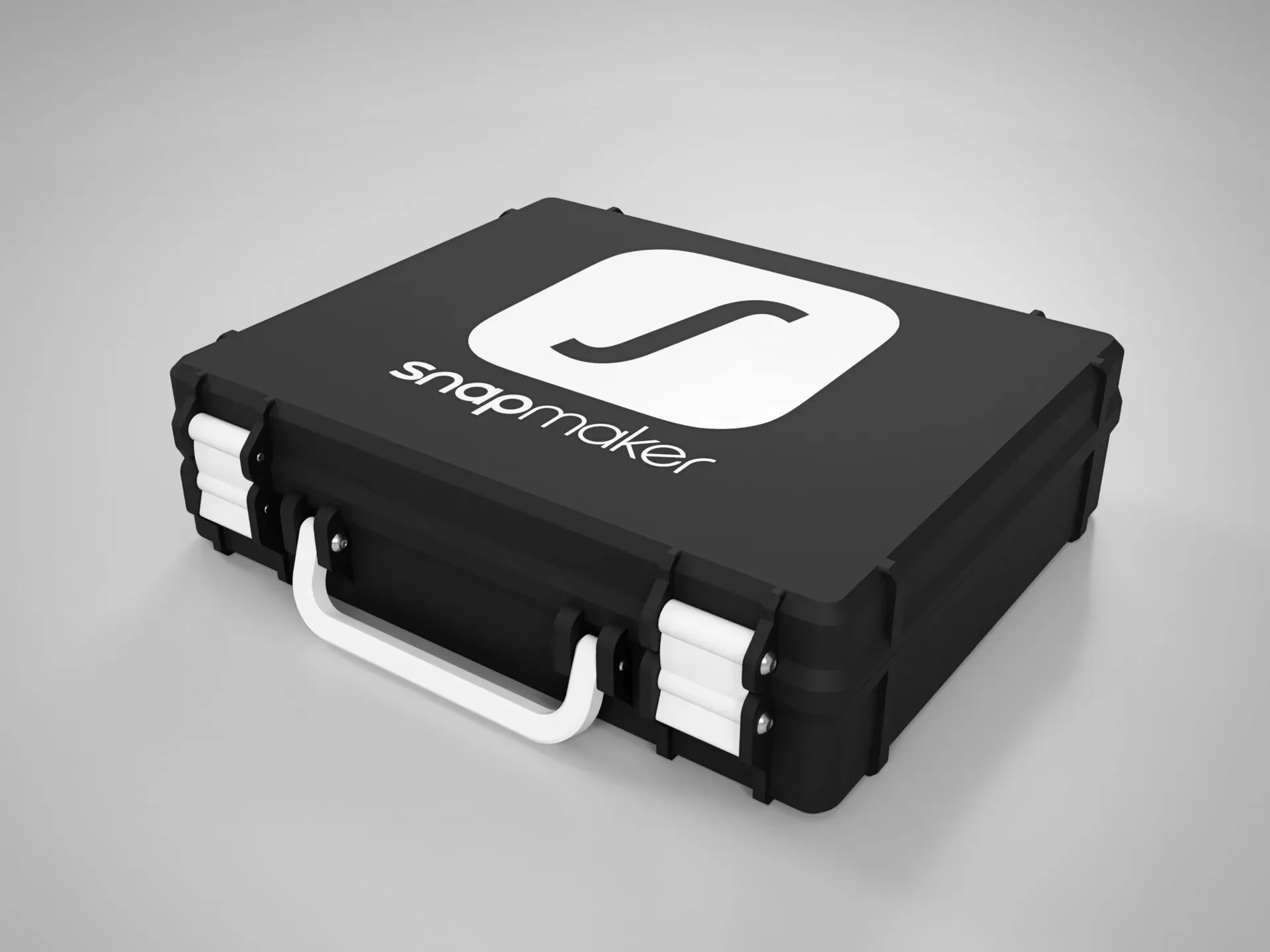

Мне очень нравится параметрический ящик Gridfinity Storage от Pred, но мне не нужна штабелируемая конструкция. И мне даже больше нравится внешний вид прочной коробки от Whity. Поэтому я объединил их обоих в коробку Gridfinity 4x5. Это издание содержит две крышки с логотипом Snapmaker. Вы можете выбрать между версией только с логотипом и версией с логотипом и текстом. Он разработан таким образом, чтоб�� его можно было легко печатать с использованием систем из нескольких материалов.

Кроме того, это новый дизайн коробки, который позволяет ей стоять на спине.

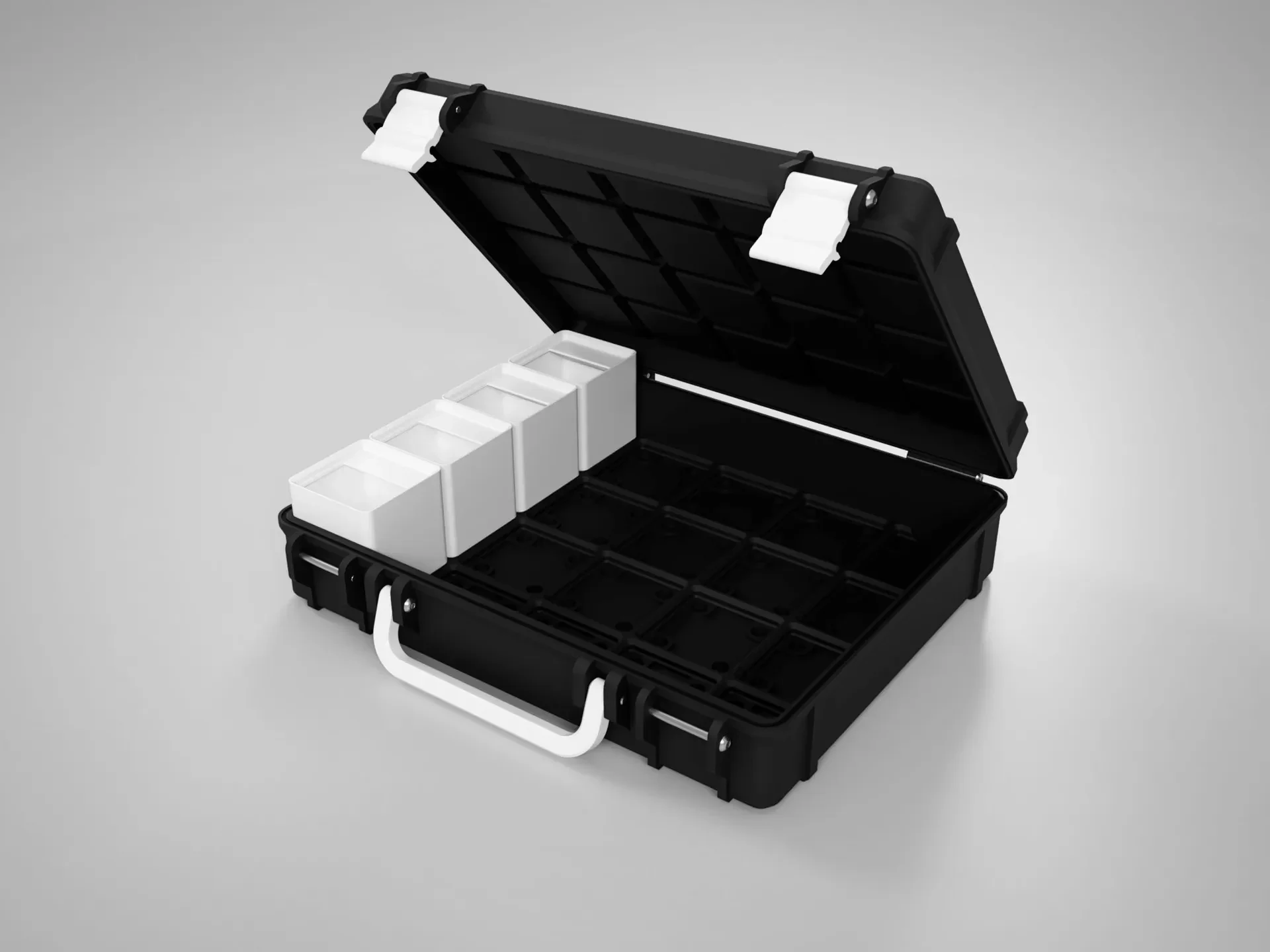

Короб вмещает контейнеры высотой 6U и в закрытом состоянии предотвращает высыпание из одного контейнера в другой. Он спроектирован так, чтобы быть достаточно прочным, но при этом максимально тонким.

Печать

Файлы .stl уже ориентированы правильно. Для .step нужно проверить себя.

Вам нужно распечатать

1x низ

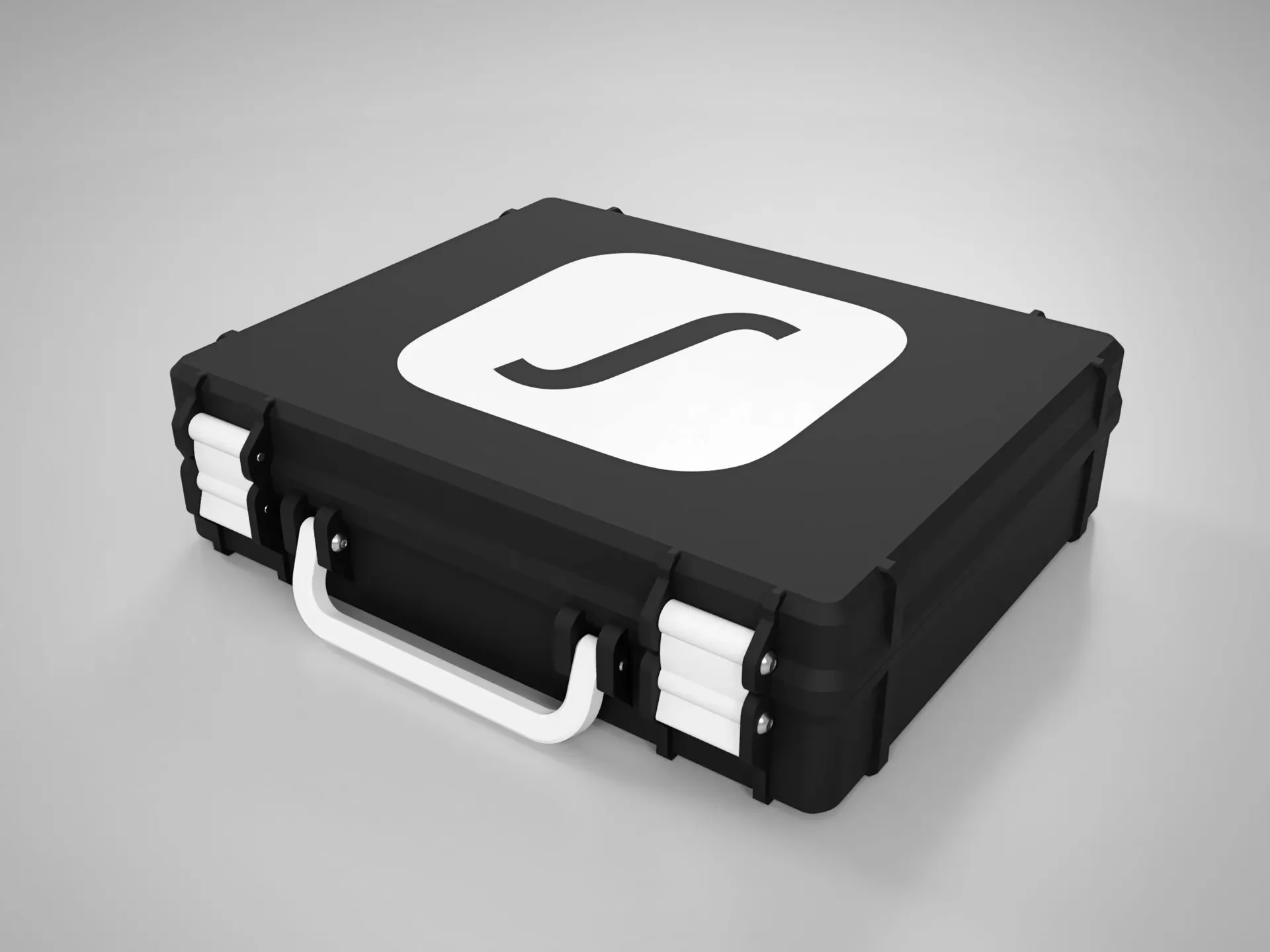

1x крышка (с логотипом)

1x ручка

2x защелка

1x печать (опционально — печать из ТПУ)

Настройки печати

Коробка лучше всего печатается при следующих настройках:

3 Периметра/Стены

5 нижних/верхних слоев

20% заполнение

Высота слоя 0,2 мм

Арахна для генерации стен

Печать на нескольких материалах (крышка с логотипом)

Используя файлы .step, вы можете просто назначить разные материалы для логотипа и тела в слайсере.

При использовании файлов .stl вам необходимо сначала разделить stl на части, прежде чем вы сможете назначить разные материалы для крышки и логотипа.

Сборка

Для сборки вам понадобится

6 винтов M3x30 мм для петель и защелок.

2 винта M3x18 мм для ручки.
