Макеты в прочной коробке

Привет,

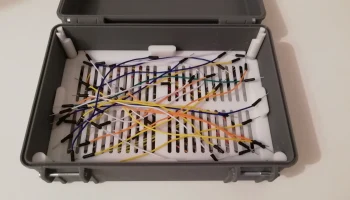

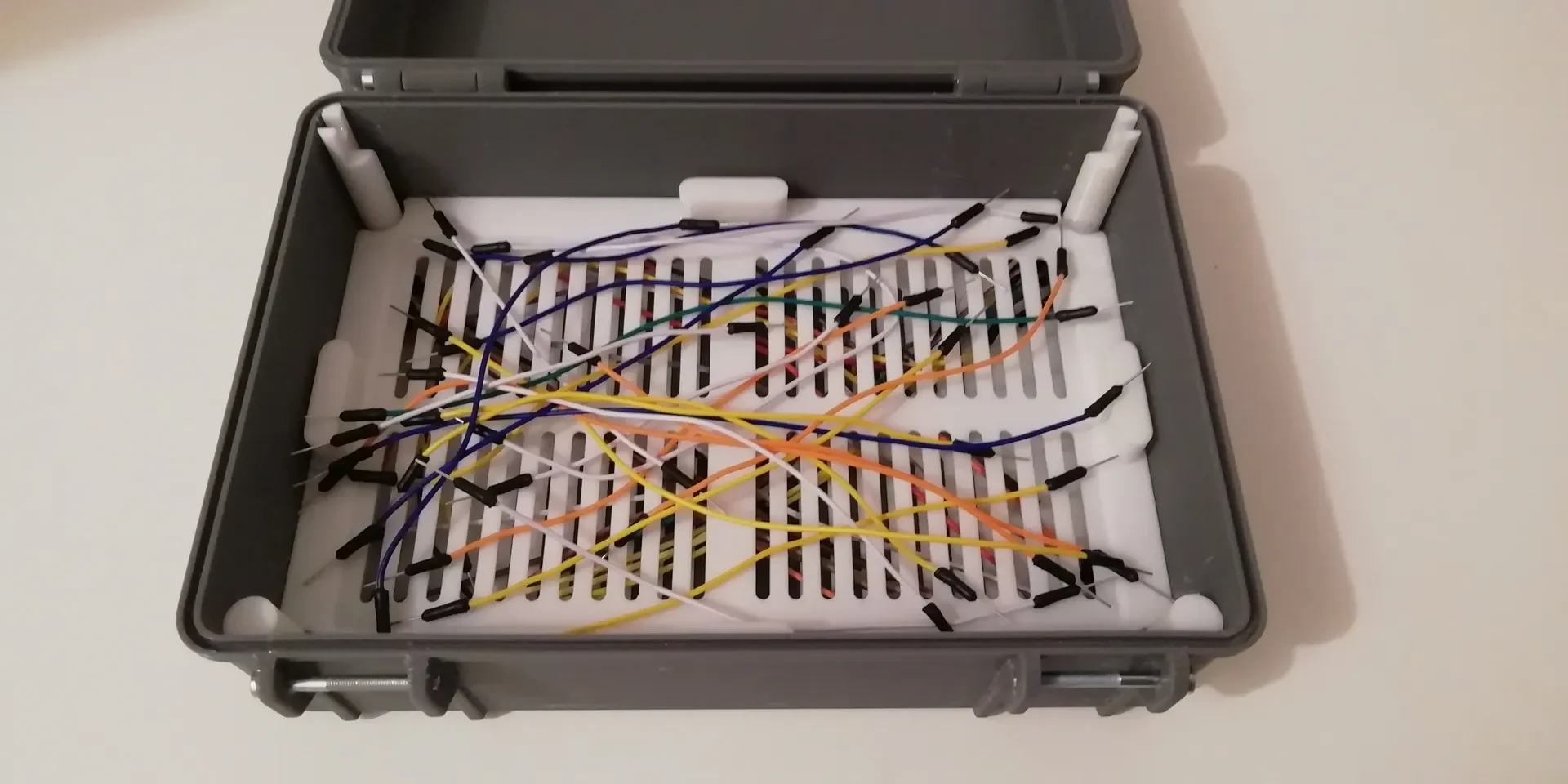

У меня валяются несколько макетов и соединительных проводов… и всегда беспорядок. Некоторое время назад я напечатал несколько органайзеров для перемычек, но они мне все еще не нравились.
Я уже использовал Whity's Box в двух других проектах и ​​подумал, почему бы не использовать его еще раз?!

Поэтому я разработал эту модель в Fusion360, но она создана специально для Whity's Rugged Box V2.

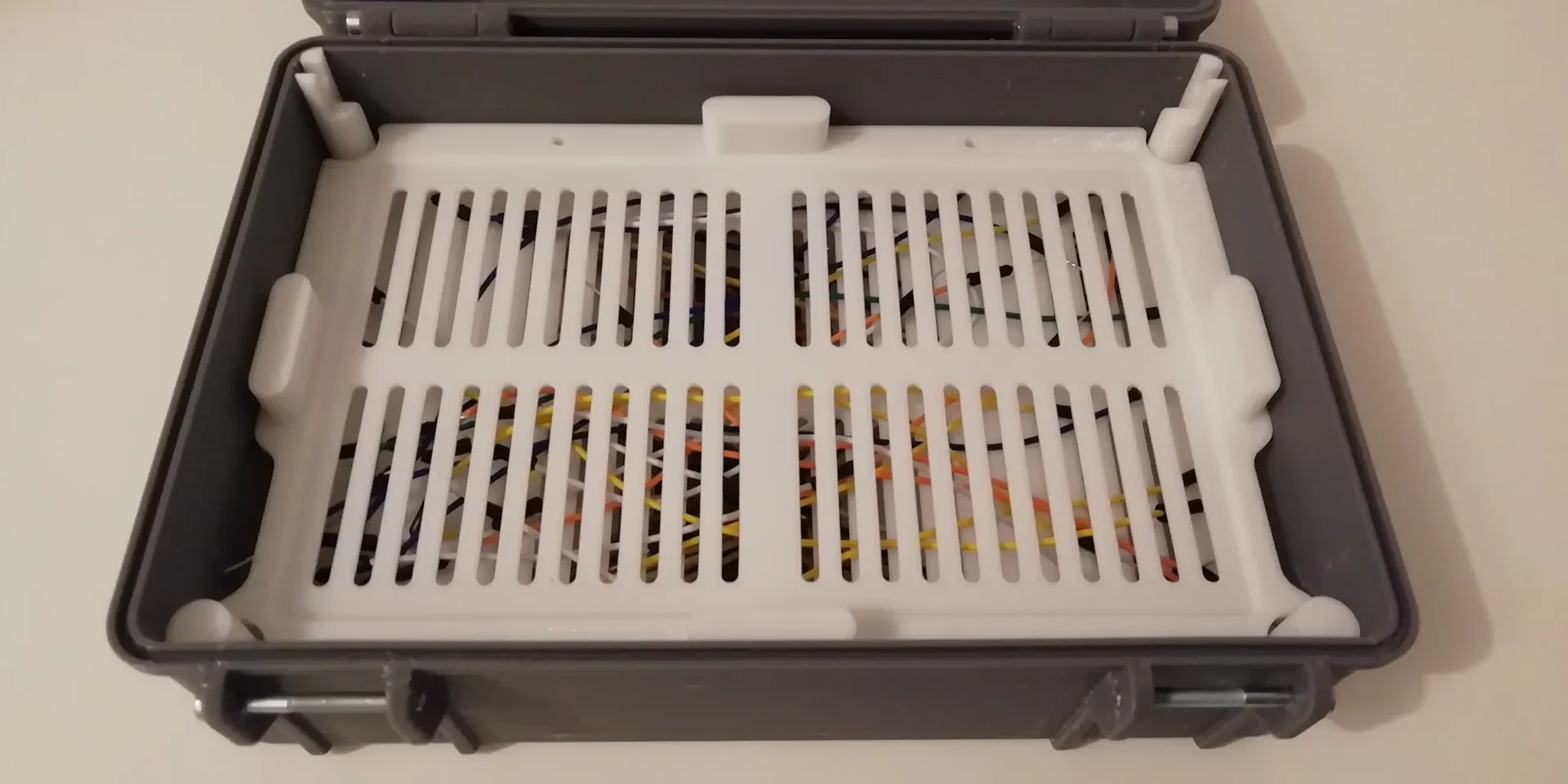

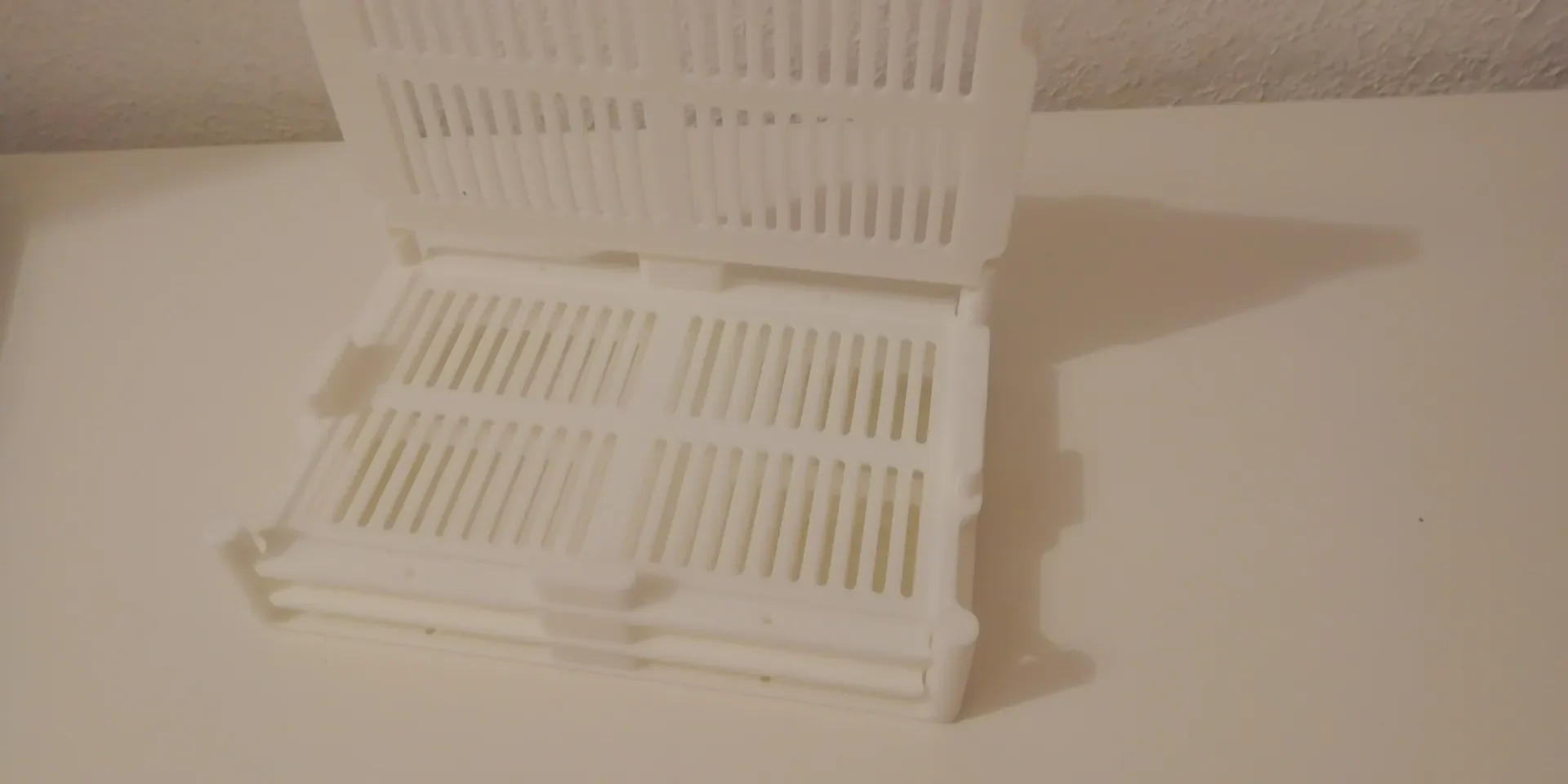

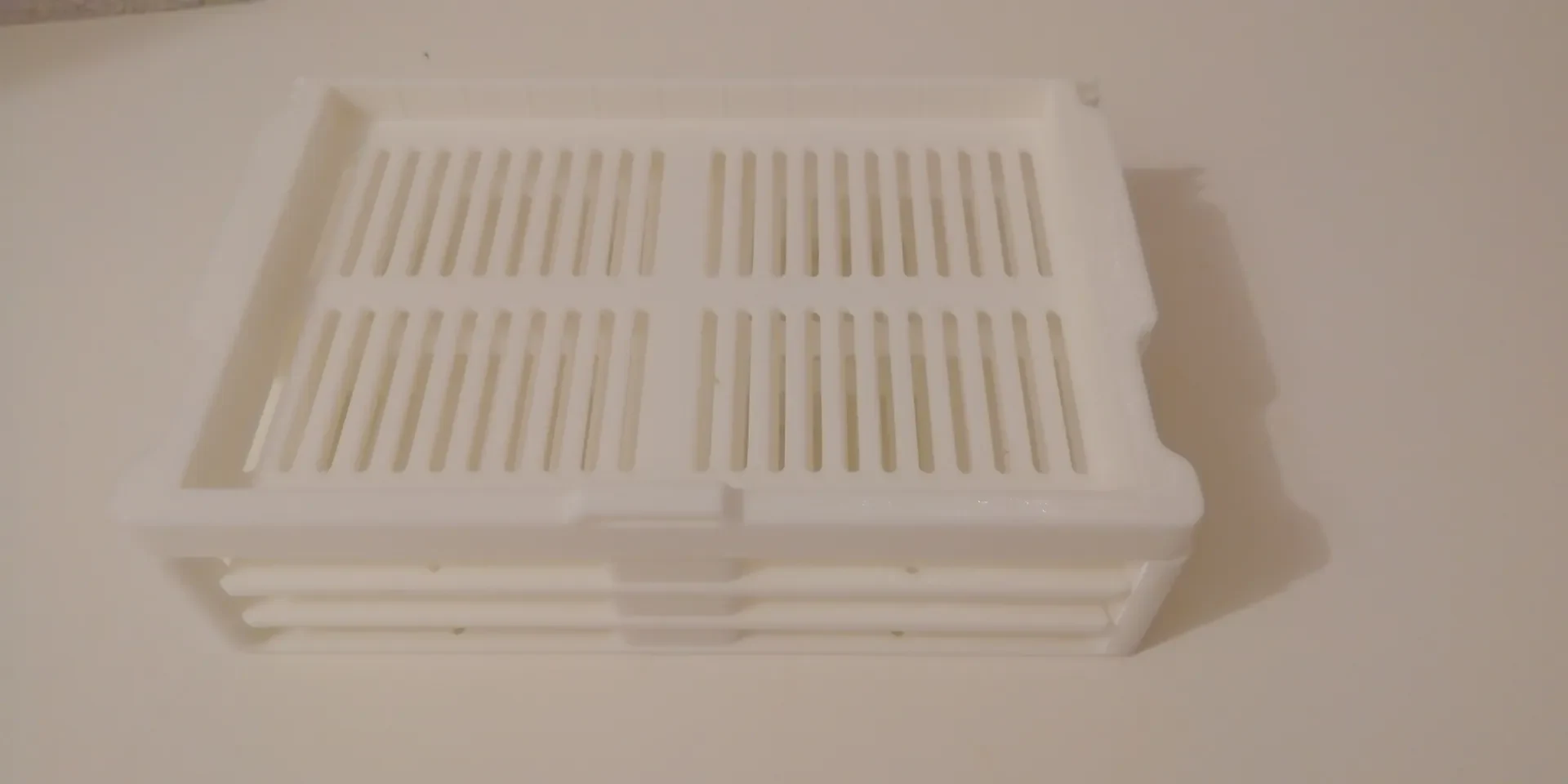

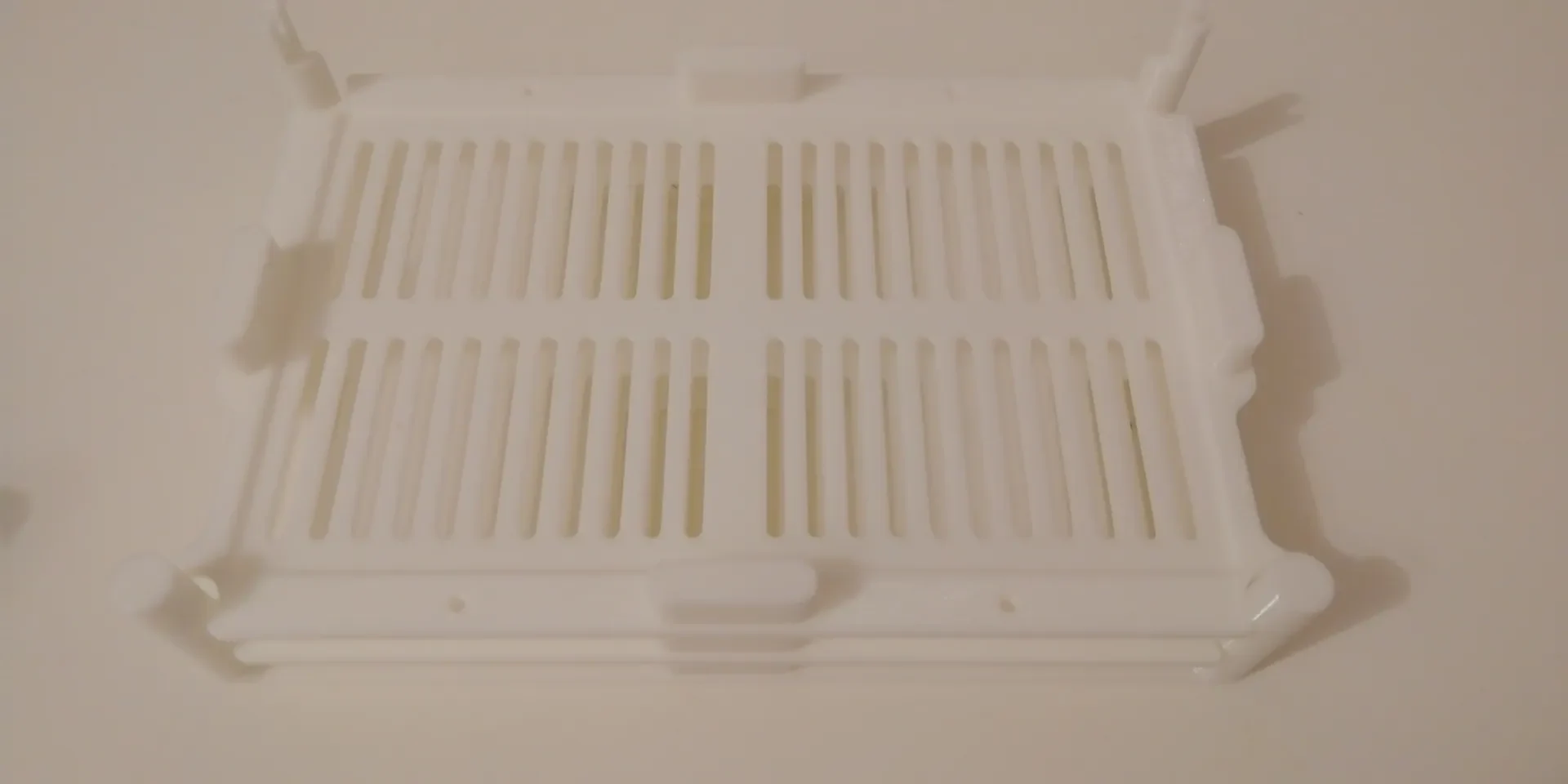

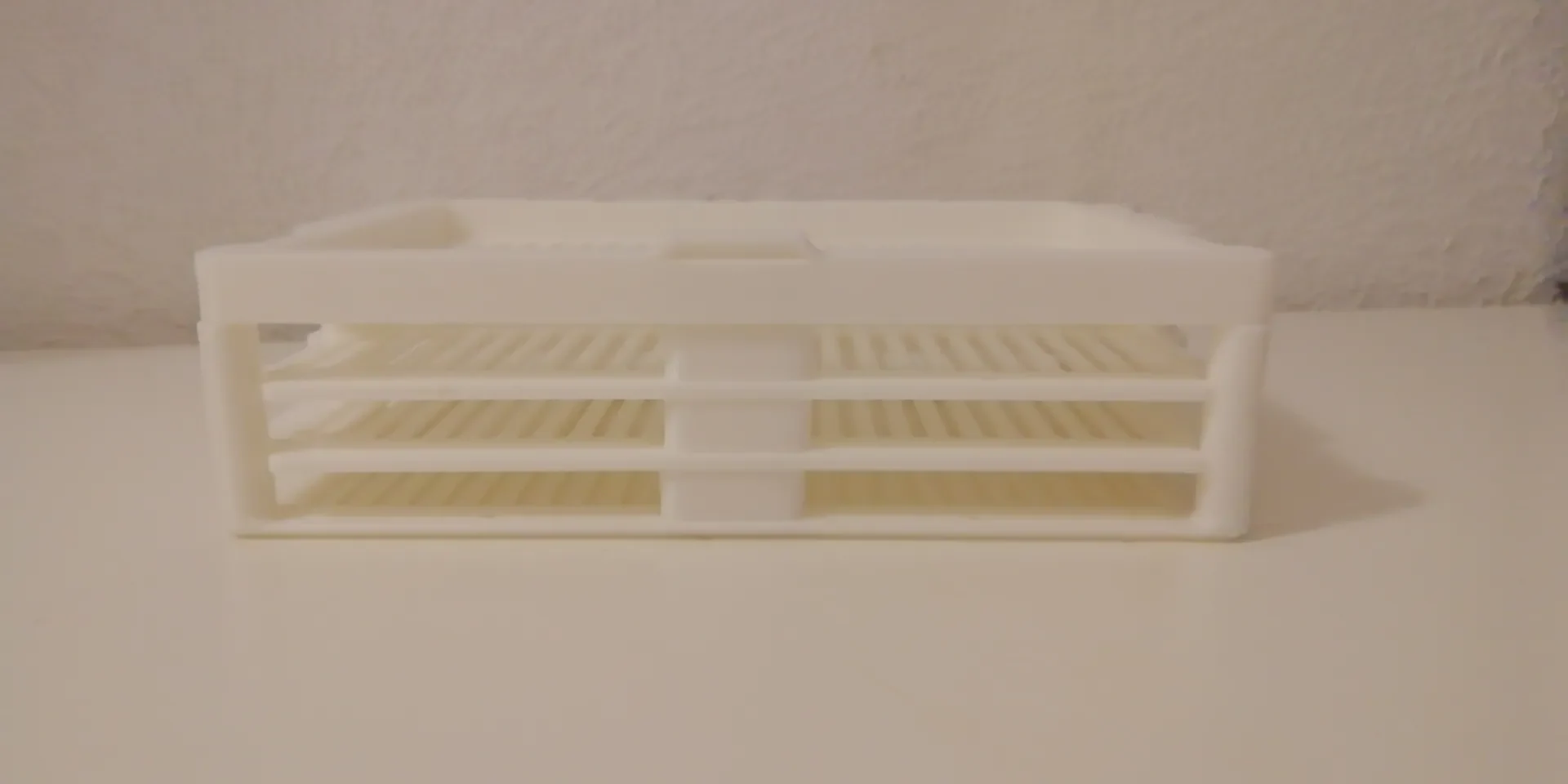

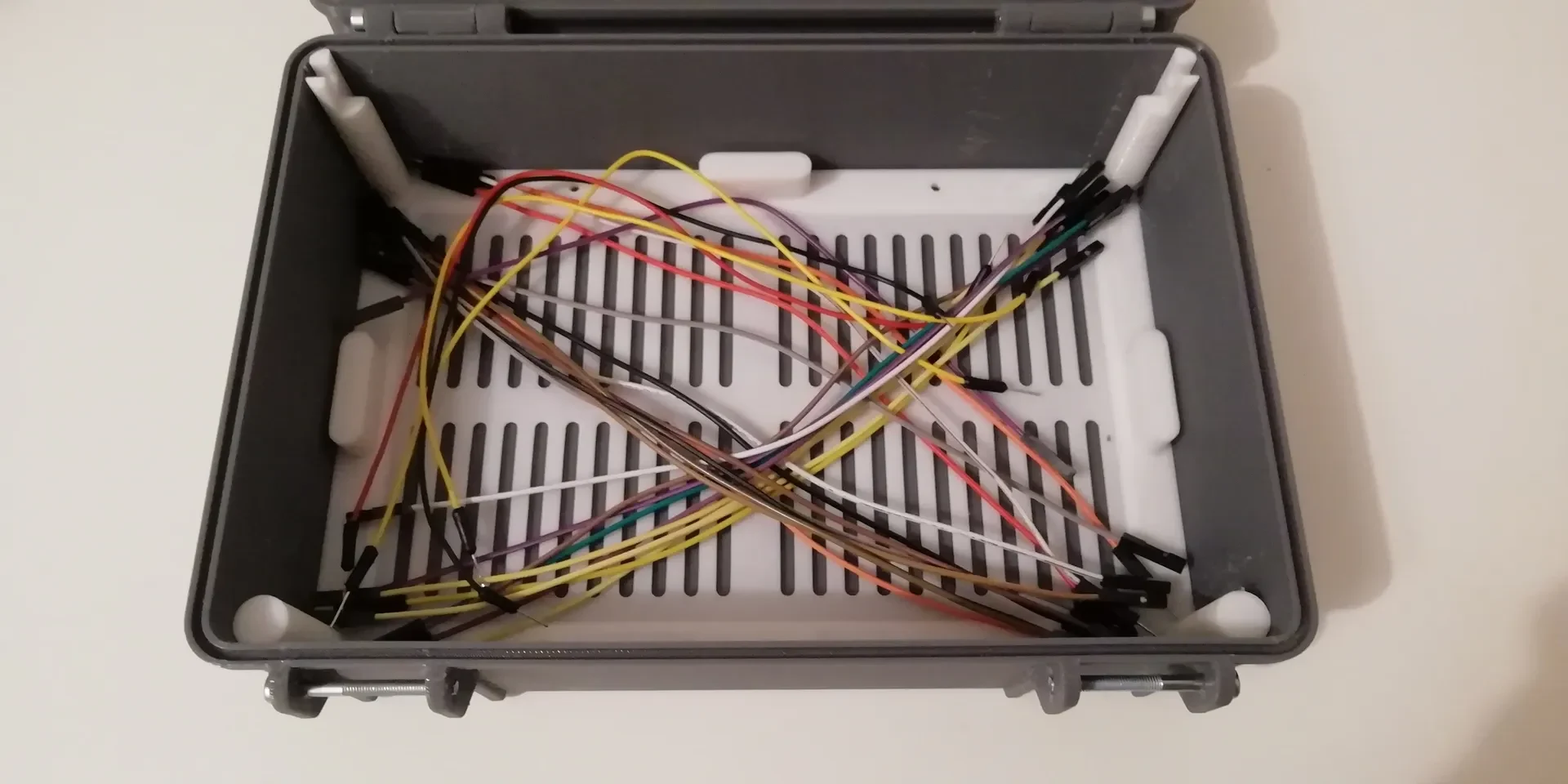

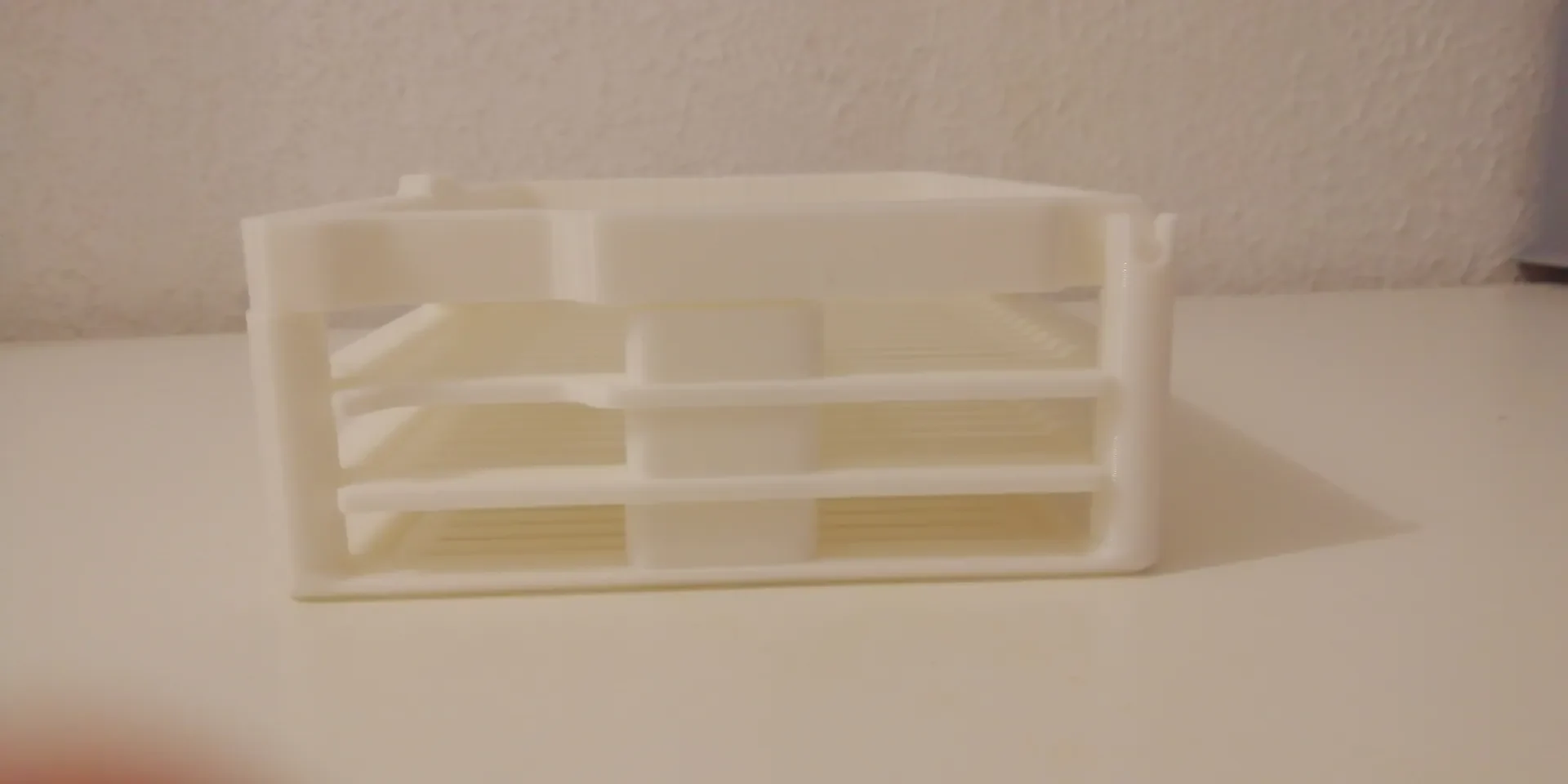

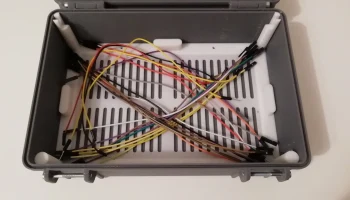

в масштабированном варианте (внутренние размеры 190 х 125 х 50). Он может вместить 2 макета (~ 54 мм x 165 мм x 9,50 мм), нижнюю пластину и до двух средних пластин для трехуровневого хранения соединительных проводов или чего-то еще. Высота между пластинами 10 мм.

Внешние размеры вкладыша-органайзера составляют примерно 189,20 х 123,20 х 50. Крышка прочной коробки в этом исполнении имеет глубину 30 мм. Та��им образом, транспортировка проводного прототипа внутри коробки должна быть возможной.

напечатано:
— из eSun белого цвета PLA+
— высота слоя 0,3 мм
— 3 стены
— 10% кубическое заполнение
— опоры только на верхней пластине, необходимые для поддержки 2 штифтов сбоку

примечания:
1) Я предоставил файл размером 3mf с масштабированной версией Whity's Rugged Box, потому что не у всех будет Fusion360 и он сможет масштабировать прочный ящик до необходимых размеров.

2) макетки не закреплены в верхней пластине, но для их установки приходится снимать выступы

3) Я бы не рекомендовал использовать макеты, пока верхняя пластина находится внутри коробки. По крайней мере, когда я тестировал его с помощью клона Arduino Nano, сила вставки довольно высока, и что-то может слома��ься.

Удачной печати!
