Адаптер макетной платы

Часть 1: Адаптер, который имеет различные типы макетных плат (Steckbretter) для использования.

Часть 2: Подождите, пока макетная плата будет готова и стабильна.

У меня есть еще один дополнительный макет макета, который был особенно интересен, и который я больше не знаю, и он может: Das eine Hat Kleine Quader-förmige Verbinder zum Ineinanderstecken, das Andere Hat eine Nut-Feder-Verbindung. Если адаптер (часть 1) не используется, его необходимо использовать. Der Standfuß (Часть 2) hält das kleine Breadboard eben, sodass es nicht abknickt.

Этот адаптер должен быть отрезан от макетных плат размером 9*2,54 мм = 22,9 мм. Таким образом, ESP32 (10*2,54 мм) может быть добавлен и указан в изображении на microSD-карте (9*2,54 мм).

Когда этот адаптер используется в Prusa Slicer, он должен быть хорошо виден, и вы можете отказаться от макетных плат и их Quader-Verbinder.

Если монтаж одежды — это крафт, вы можете остановиться, если это произойдет.

---

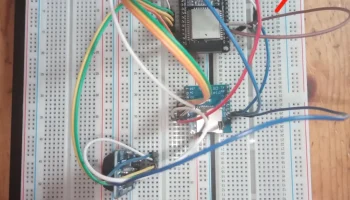

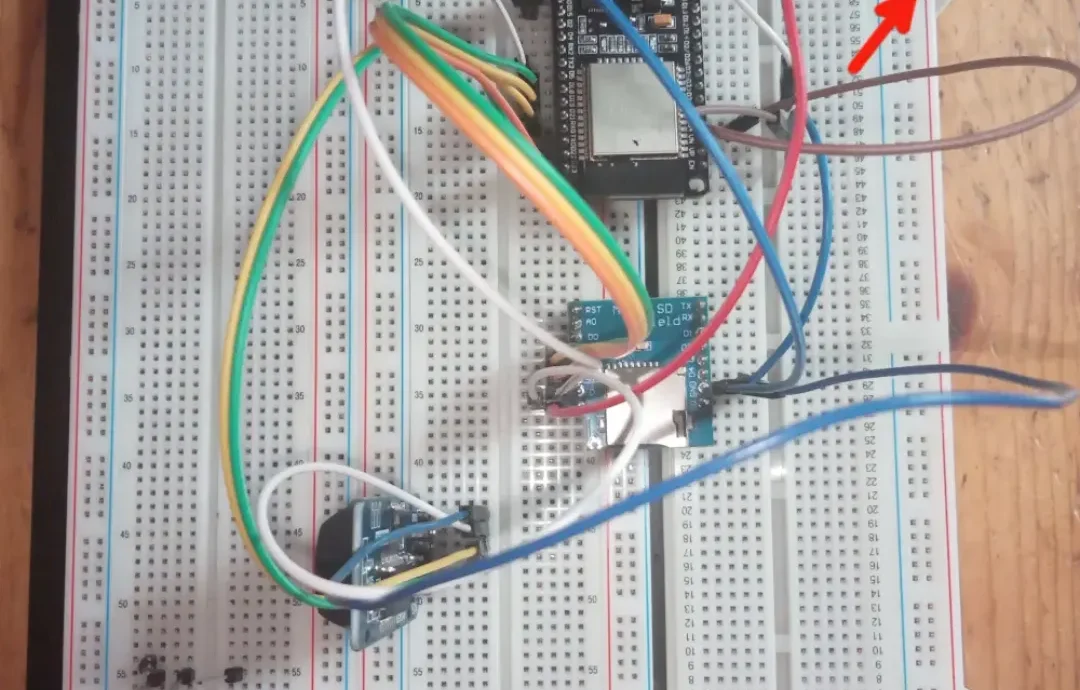

Часть 1: Адаптер для подключения двух разных типов макетов (см. фото).

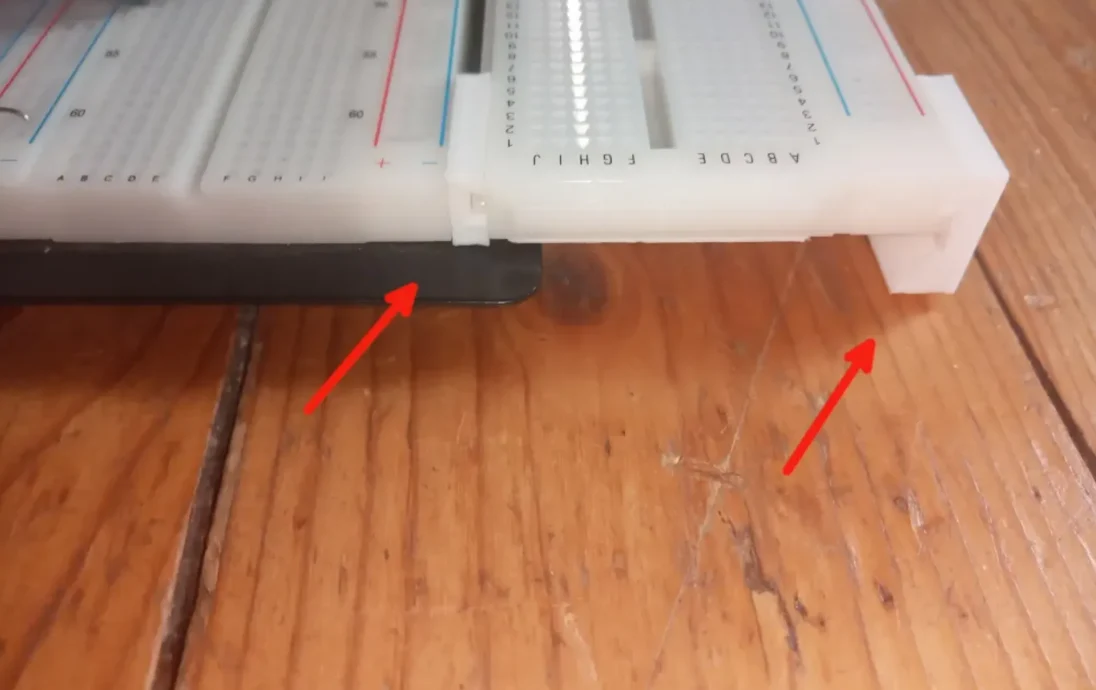

Часть 2. Подставка, чтобы небольшой макет (см. фото) стоял ровно и устойчиво.

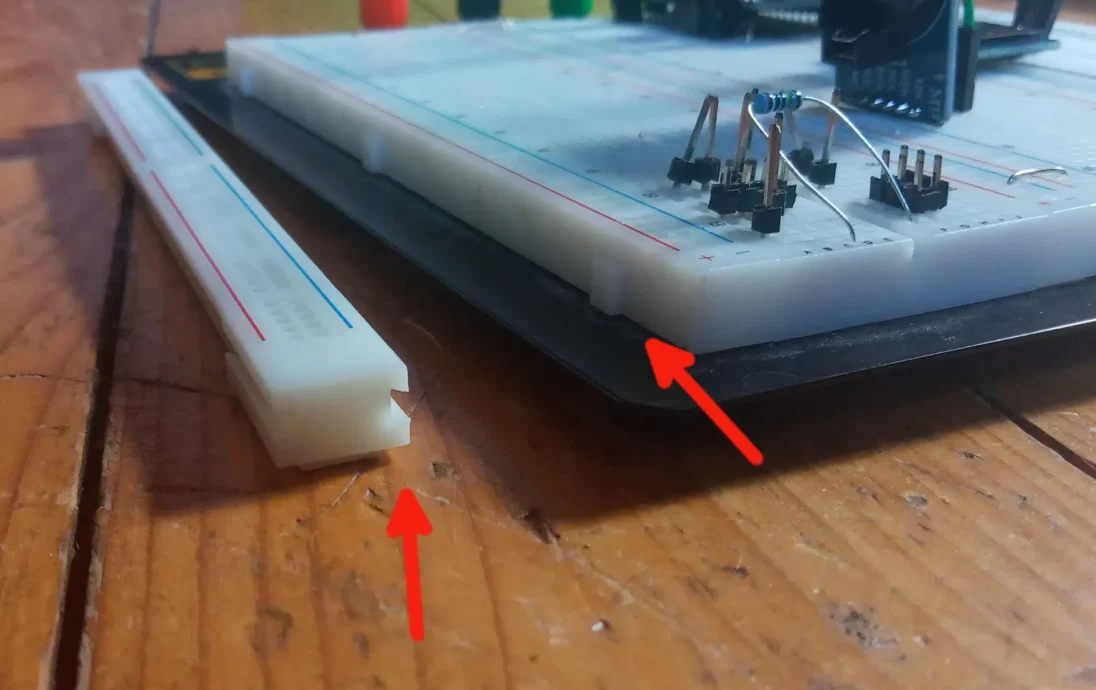

Я купил еще один макет и заметил, что не могу просто подключить их друг к другу рядом: у одного разъемы кубовидной формы, а у другого — шпунтовое соединение. Адаптер (часть 1) позволяет их подключить. Подставка (деталь 2) удерживает небольшой макет ровно, чтобы он не прогибался.

Адаптер устанавливает расстояние между двумя ближайшими столбцами макетов 9*2,54 мм = 22,9 мм. Таким образом, можно подключить ESP32 (расстояние между контактами 10*2,54 мм), а также модуль карты microSD (9*2,54 мм).

Один из адаптеров был зеркально отображен внутри Prusa Slicer, чтобы установить правильное расстояние между концом макета и разъемом кубовидной формы.

Для сборки деталей потребуется небольшое усилие, но чтобы они хорошо держались вместе.
