Введение
Мотивация

Создавая некоторые модули для SOLDR (я никоим образом не связан с ними), я заметил, что другая область на моем столе могла бы получить пользу от некоторой формы организации: моя область разработки/отладки, то есть моя область «сборки».

Затем я поискал на обычных сайтах и ​​нашел множество макетов-органайзеров, подобных этому, но большинство из них все еще не были для меня достаточно модульными. Либо отсутствуют модули для частей, которые я хотел бы использовать, и/или они ограничены, например. только один Raspberry Pi из-за фиксированного крепления для него.

«Почему бы не использовать Gridfinity?»

Gridfinity — отличная система для хранения данных. Большинство модулей Gridfinity узкоспециализированы (для частей), и способ хранения части в типичном модуле Gridfinity не обязательно предназначен для активной разработки или интеграционного тестирования.

Вот почему я решил создать BUILDR, имея в виду следующие цели:

Модульная конструкция, что обеспечивает более длительный срок службы и большую гибкость.

Магнитные модули, совместимые с SOLDR

Настраиваемые цветовые схемы (и, возможно, размеры, см. примечания ниже в разделе «В будущем»)

Свободное размещение деталей (пространство (на рабочем столе) может быть ограничено, но наши идеи — нет!)

Ремонт и повторное использование (петли без печати, детали без печати должны быть многоразовыми, без клея)

Универсальные модули с приспособлениями, если возможно.

При необходимости специальные модули (или, например, деталь имеет монтажные отверстия)

Жесткая, стабильная конструкция, никаких экспериментов.

как можно меньше непечатаемых частей

И последнее, но не менее важное: предназначено для 3D-печати.

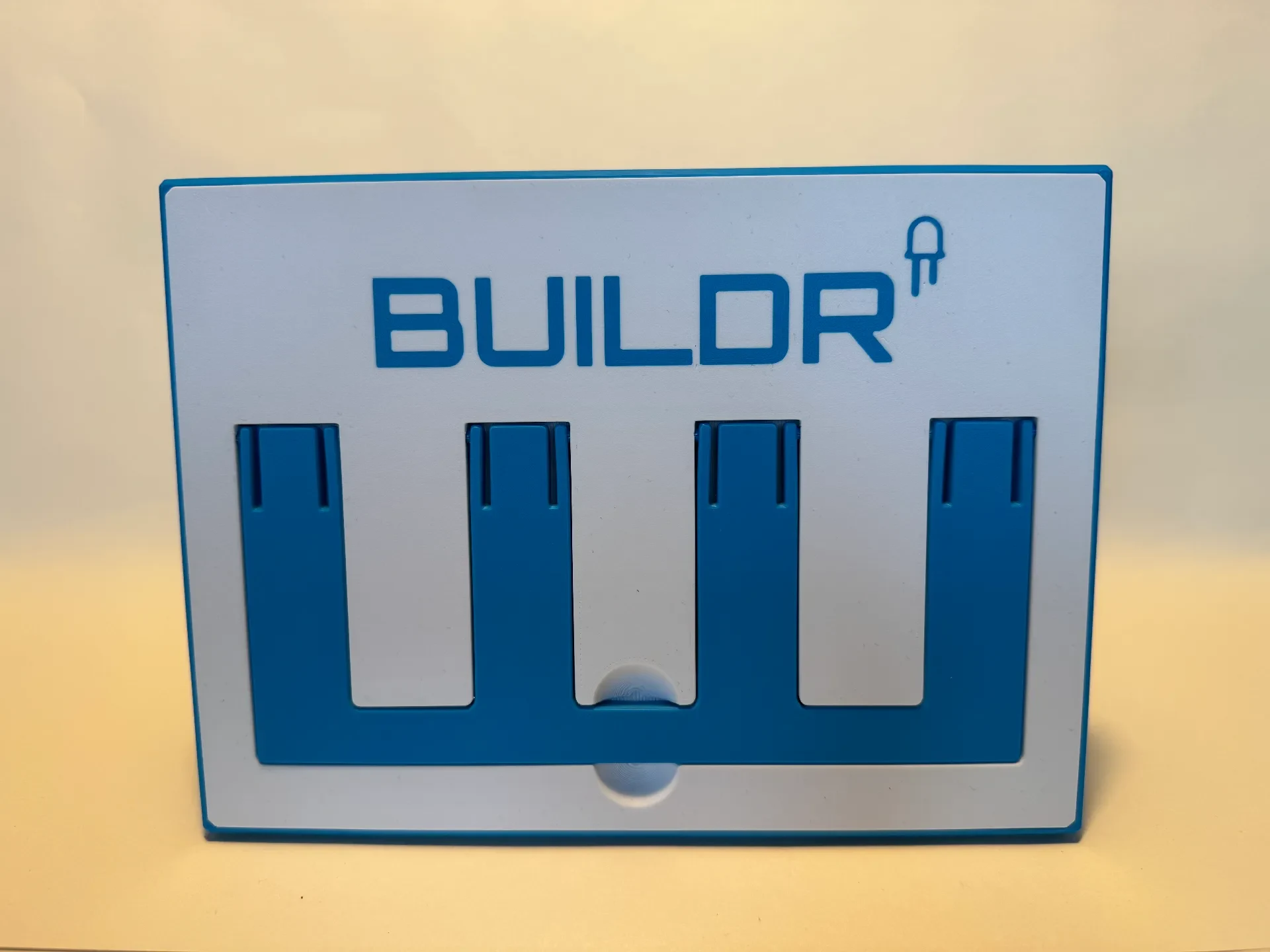

Знакомьтесь: «СТРОИТЕЛЬ»

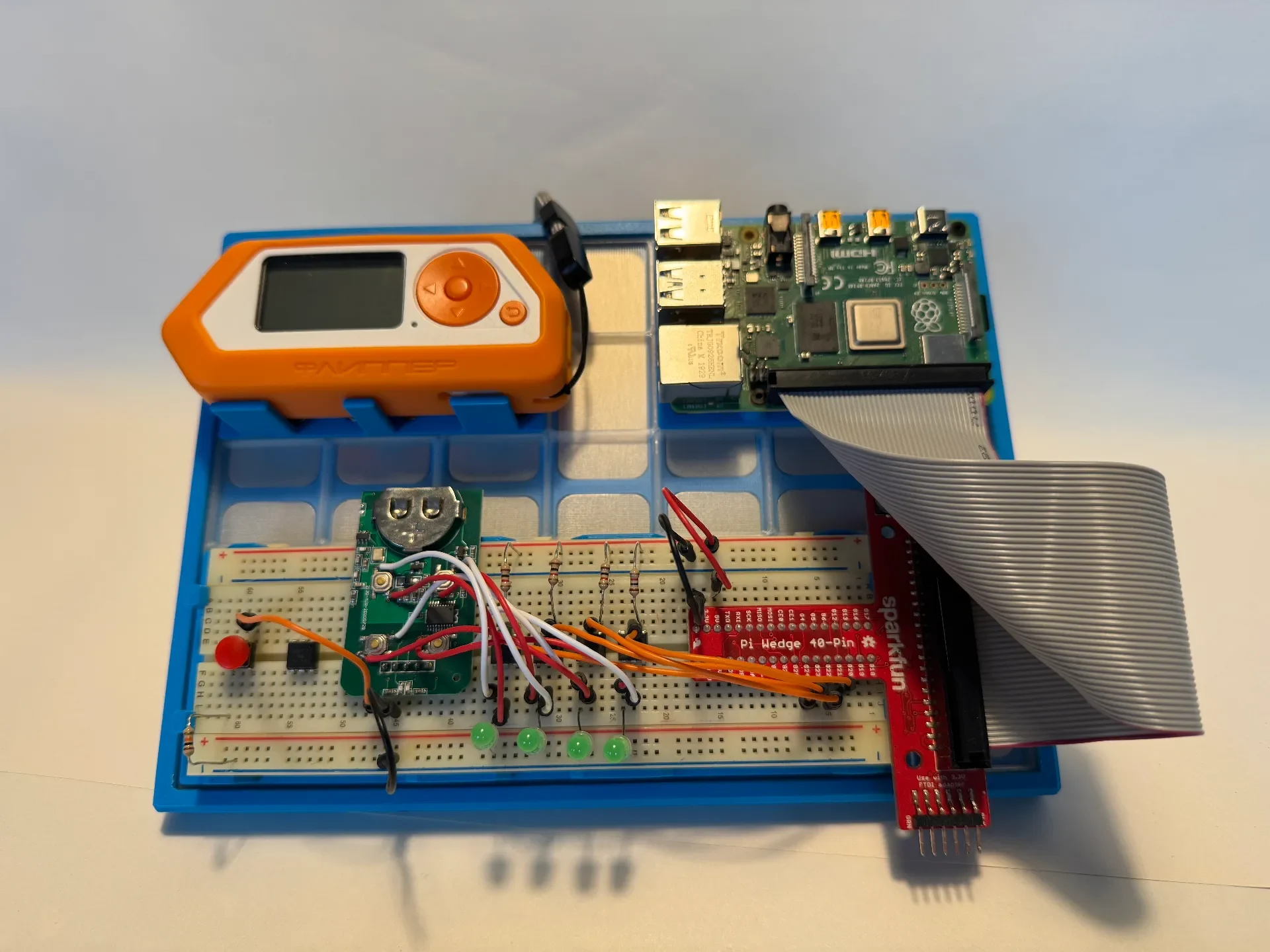

Хотя некоторые модули нуждаются в доработках, а многие все еще отсутствуют, я очень доволен тем, что получилось в результате этого небольшого побочного проекта:

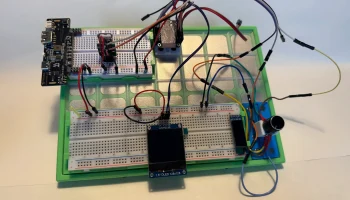

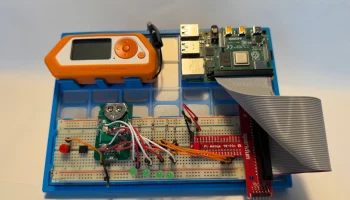

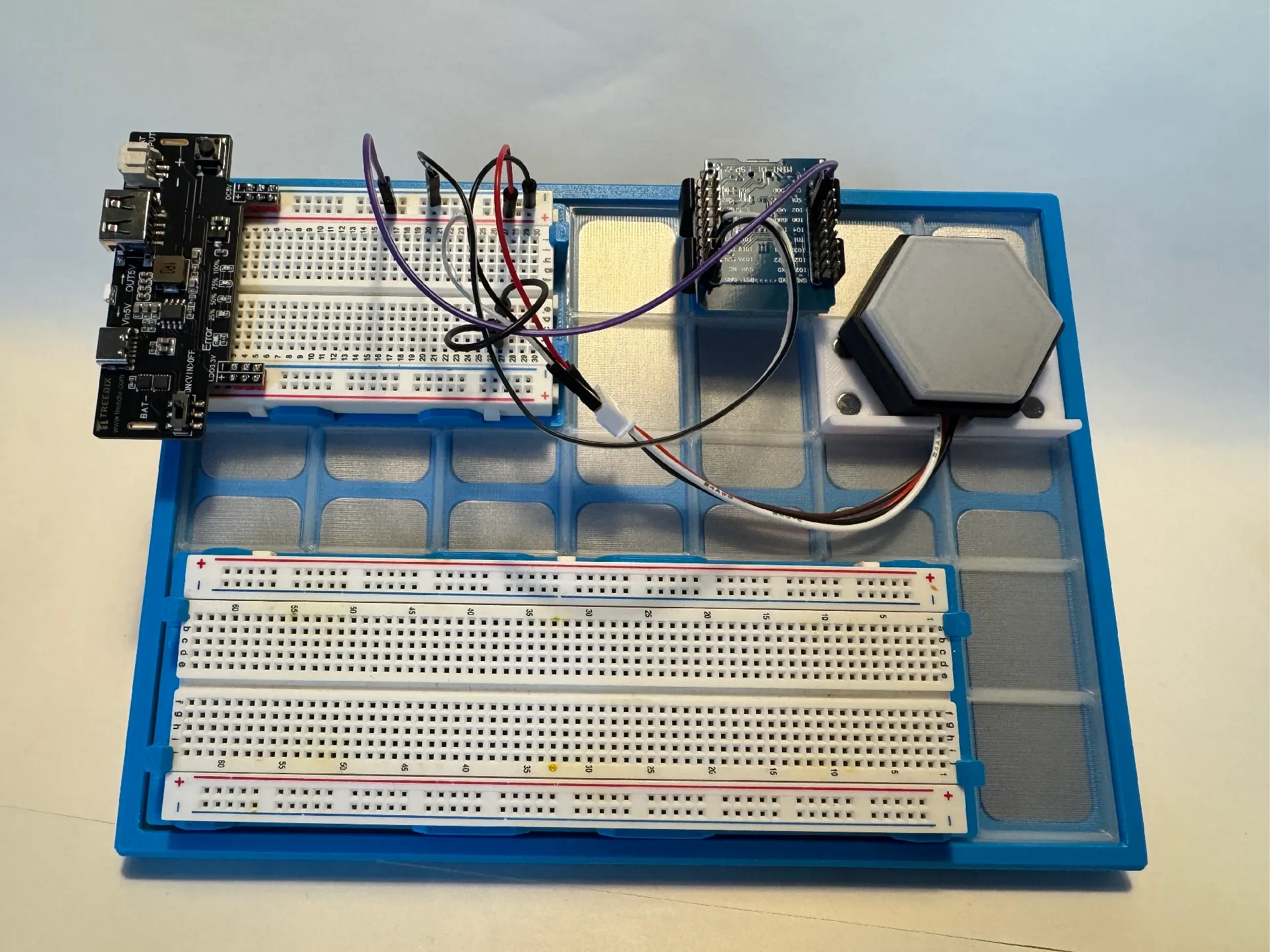

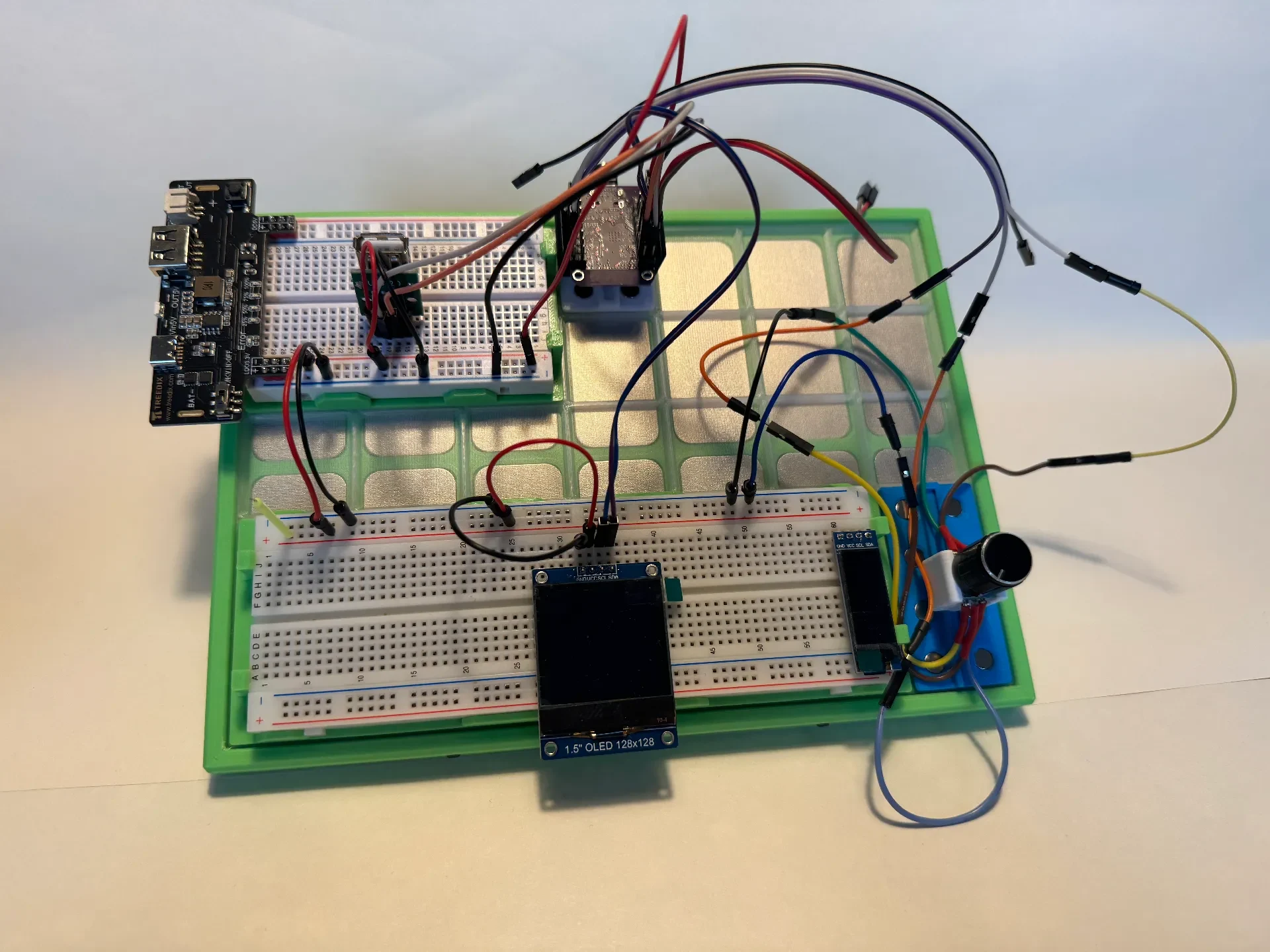

Совместимая с SOLDR сетка позволяет свободно размещать различные детали на рабочем пространстве.

Доступ к проекту со всеми его частями и моделями мо��но получить в onshape для удобного редактирования:

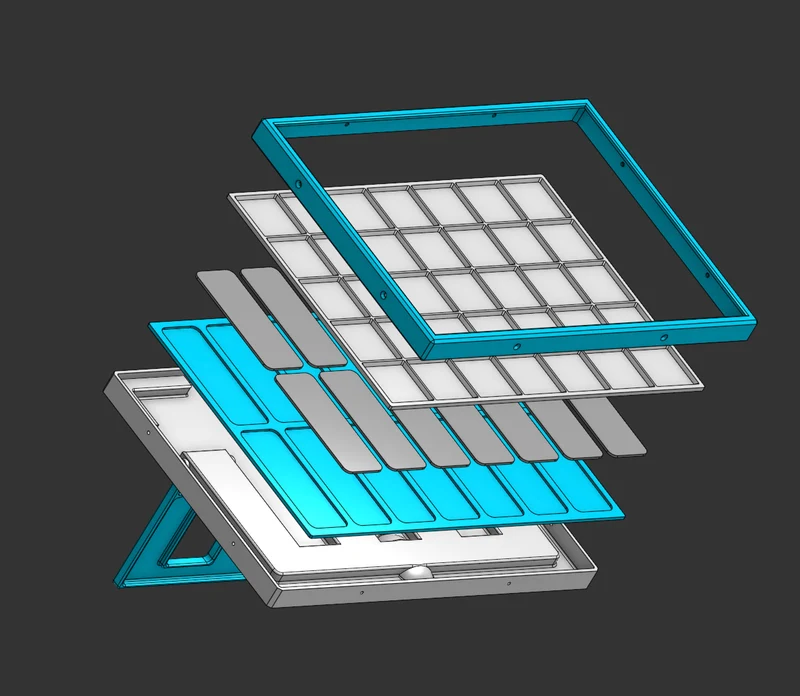

Передняя панель с решетчатыми выступами. Я напечатал свою из прозрачной нити, но, как говорит шеф-повар Джон: «Ты делаешь это». :)

Далее идет «рама», удерживающая магнитные металлические пластины. Если вы можете приобрести пластины другого размера и толщиной менее 1,2 мм, переделку потребуется только для этой детали. Если вы возьмете более толстые, возможно, потребуется регулировка спинки и корпуса.

И передняя пластина, и рама находятся в задней пластине.

Затем оболочка закрывает заднюю панель и закрепляется винтами, скрепляя весь сэндвич.

Подставку можно прикрепить в последнюю очередь или сначала.

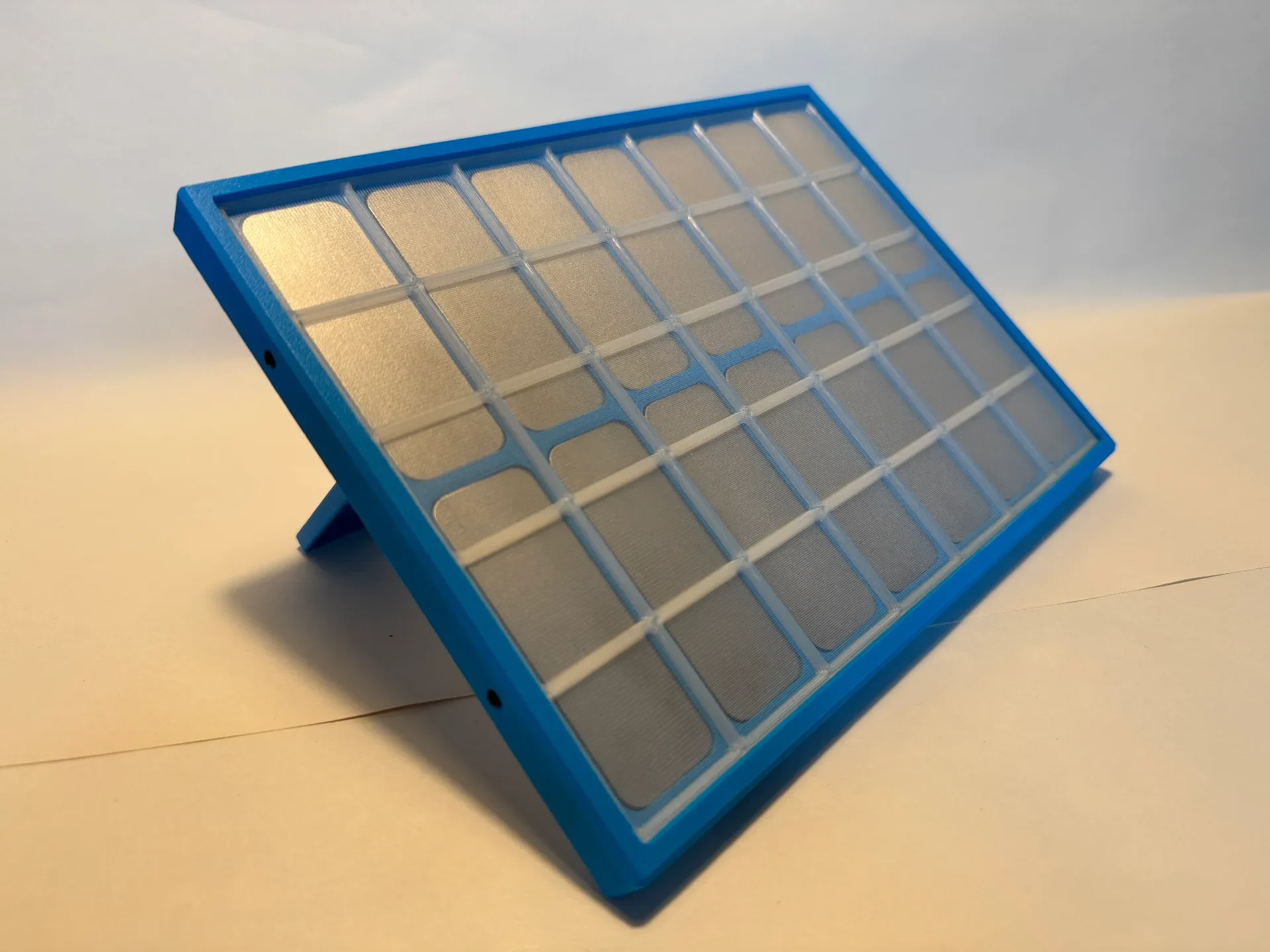

Сетка совместима с SOLDR.

Требуется всего несколько внешних деталей

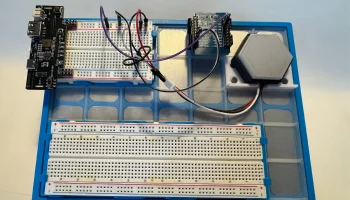

Доступны рельсовый модуль с универсальными зажимами двух размеров и несколько специальных модулей. Подробности смотрите в разделе «Доступные модули».

Необходимые детали
Основная часть

8 саморезов M2x4 мм, например. из этого набора:

https://amzn.eu/d/08LPP4i9

14 магнитных металлических пластин размером 25,4 x 70 x (0,5-1,2 мм), вот такие:

https://amzn.eu/d/0c0L4Hmw

Примечание. Если вы выберете другие: не весь металл магнитен.

PLA и/или PETG (ТПУ для некоторых приспособлений имеет смысл, но я еще не проверял)

Модули

Магниты, круглые, 6 x 2 мм (одна упаковка, 100 магнитов), например:

https://amzn.eu/d/0hPmY0E1

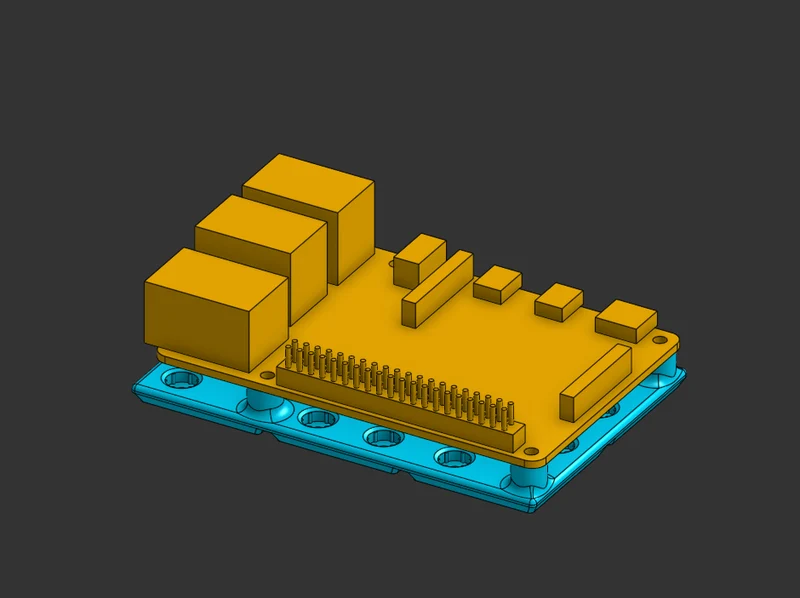

Малиновый Пи 3/4/5:

4 термовставки M2,5x5x3,5 (взято из этого набора: https://amzn.eu/d/0eF3uubp)

4 винта M2,5 x 6 (я взял некоторые из этого набора: https://amzn.eu/d/0b12NBAf)

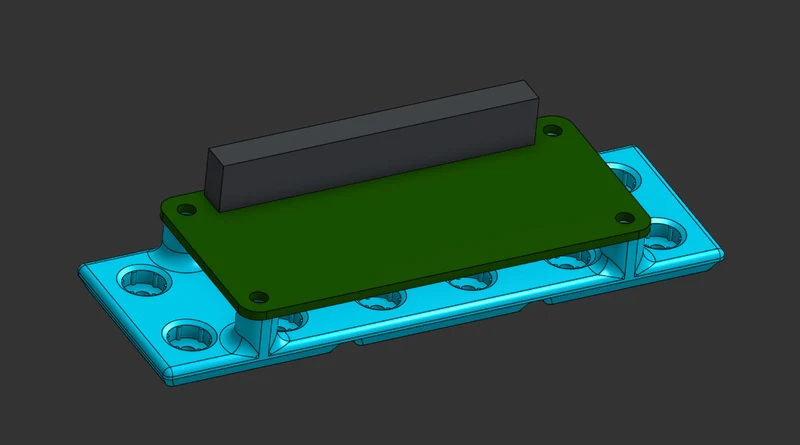

Малина Пи Ноль 1/2:

4x термовставки M2,5x5x3,5

4 винта M2,5 x 6

Настройки печати
Общий

3 периметра

Площадь порога сплошного заполнения: 50 мм².

В зависимости от модели

«Ракушка»: напечатано с внутренним краем 4 мм из-за филе и небольшим контактным пространством.

«Лицевая панель»: печатать как есть

«Рамка»: распечатать как есть

«Подставка»: требуется поддержка под шарнирными колышками (умная зал��вка покрасит всю модель в слайсере prusa, но работает по назначению)

«Задняя панель»: может быть напечатана в многоцветном или одноцветном исполнении с простыми вкраплениями букв и значков. Область подставки должна быть снабжена опорами, иначе плохие перемычки могут помешать работе шарнирного механизма. (Я получил сообщения о том, что пользователи успешно распечатали это без поддержки.)

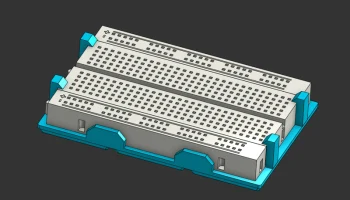

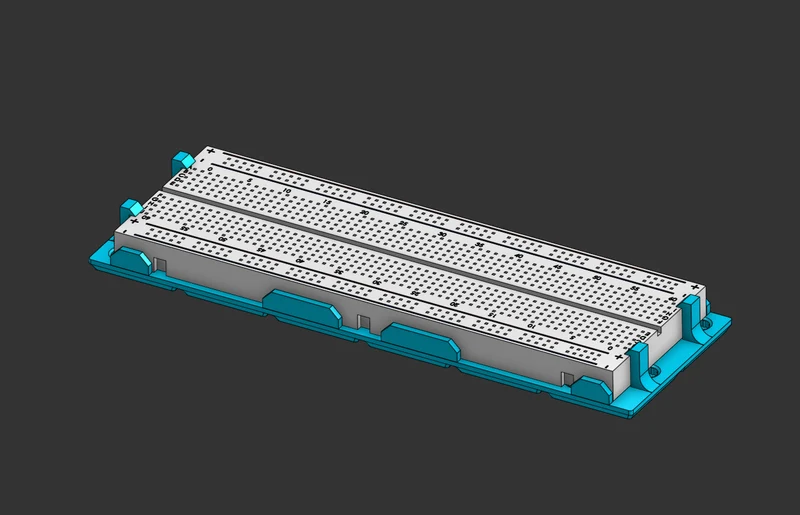

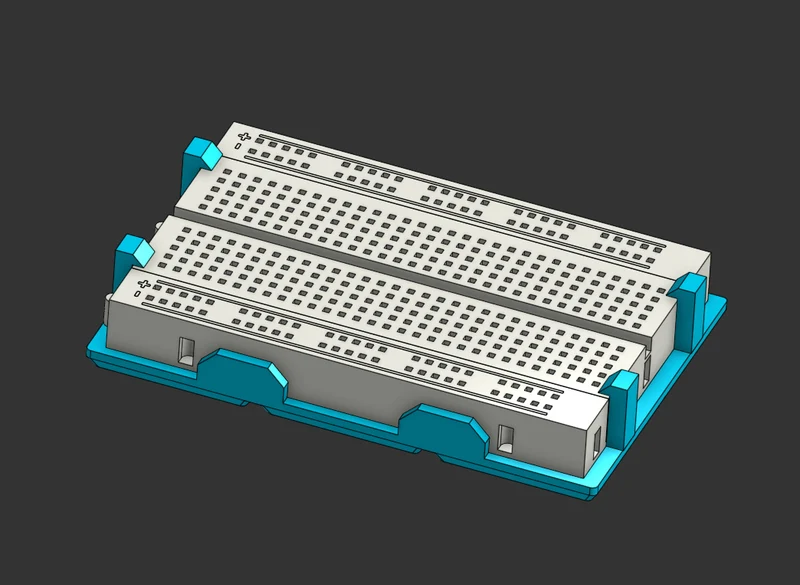

Модули: печатайте из PLA или PETG, для модулей EC11 и макетных плат необходимы опоры:

Зажимы для т.
