Макетная скоба ESP32

Источник:

Если вы работали со многими типами плат комплекта разработчика ESP32 или ESP32-S2, вы знаете, что они не всегда хорошо подходят ни к стандартному макету, ни к двум прикрепленным стандартным макетам, если вы хотите оценить все контакты. 3D-печать — решение этой проблемы.

Также требуются две стандартные полноразмерные макетные платы (830 точек соединения, 4 шины питания).

Скоба используется для объединения пары стандартных макетов, которые были немного взломаны, как описано ниже, для идеальной работы со многими платами разработчика ESP32 или ESP32-S2.

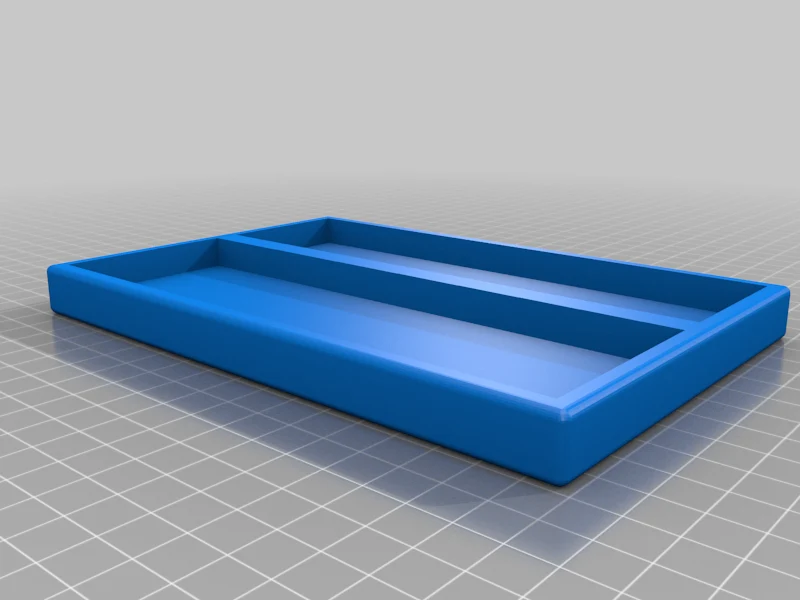

Шаг 1 включает в себя печать 3D-печати — в комплект входят файл .stl и исходный файл .f3d (Fusion 360).

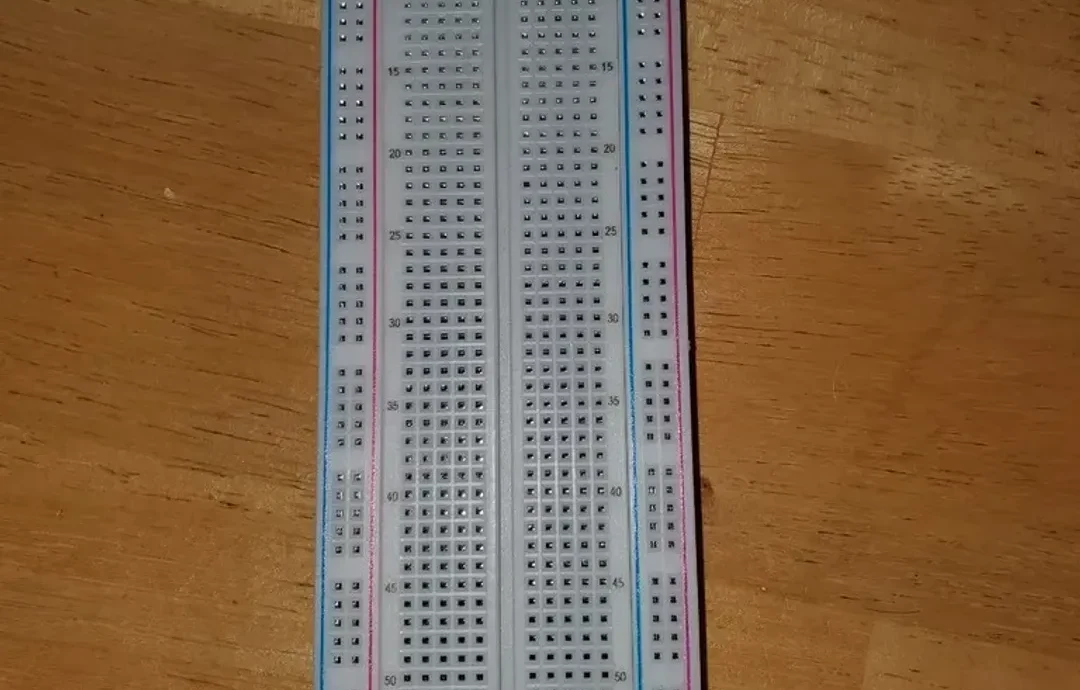

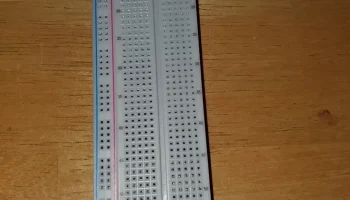

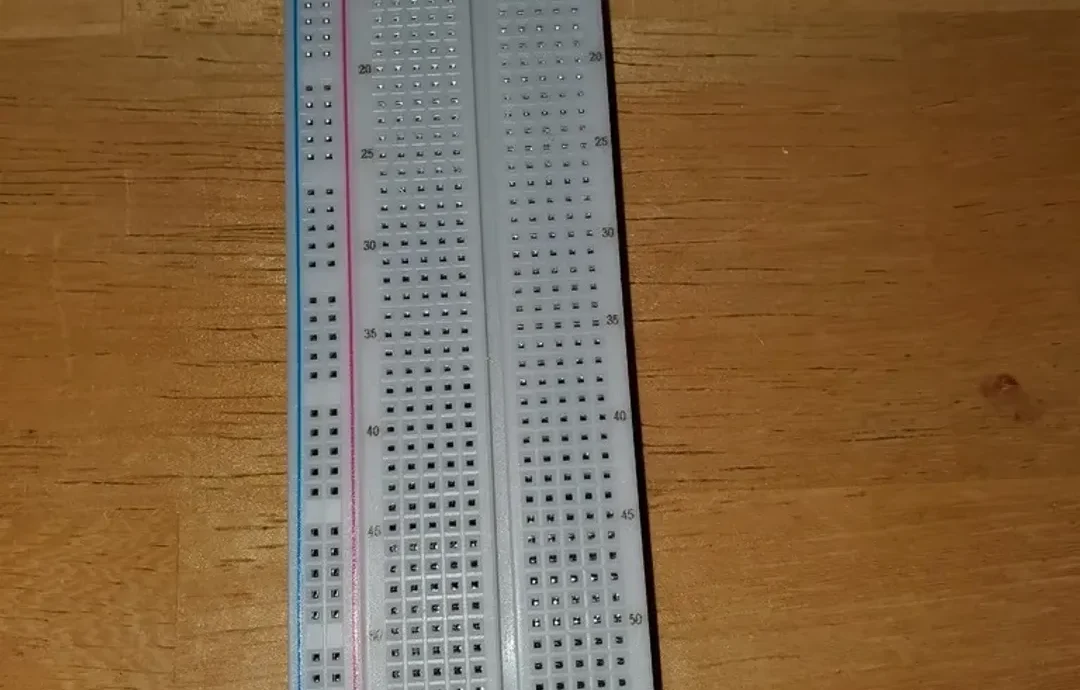

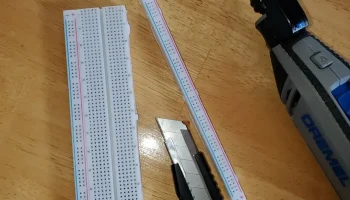

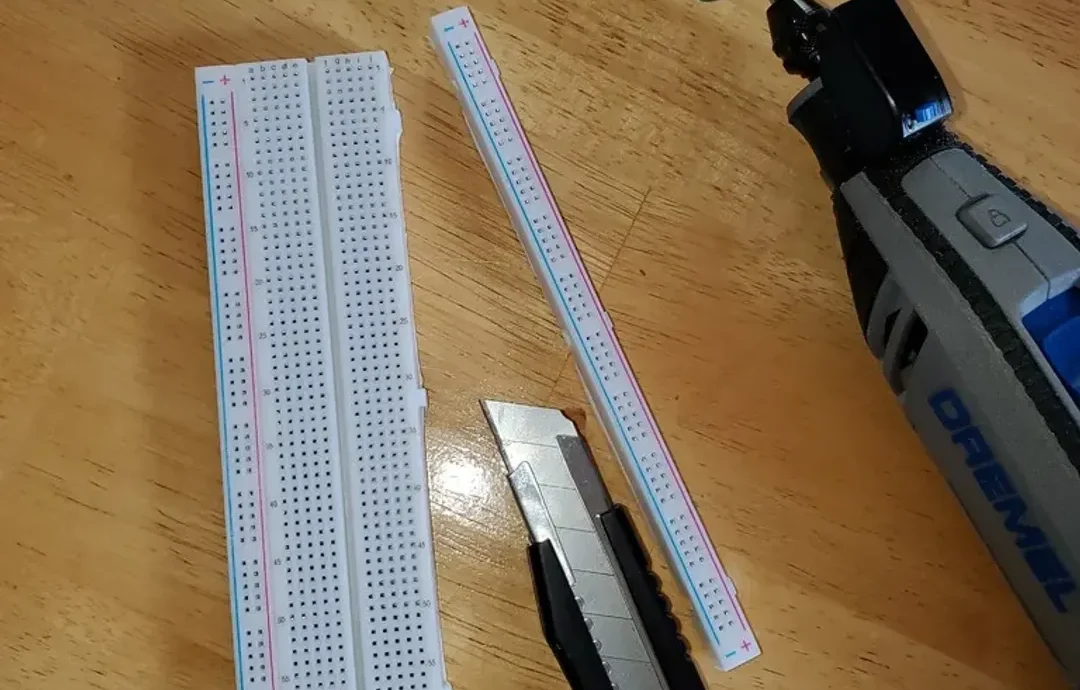

Шаг 2 включает в себя отрезание самой правой полосы от первого стандартного макета и обрезку выступов.

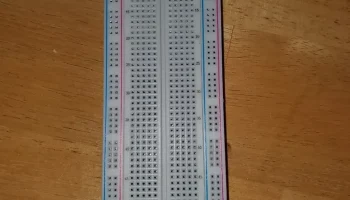

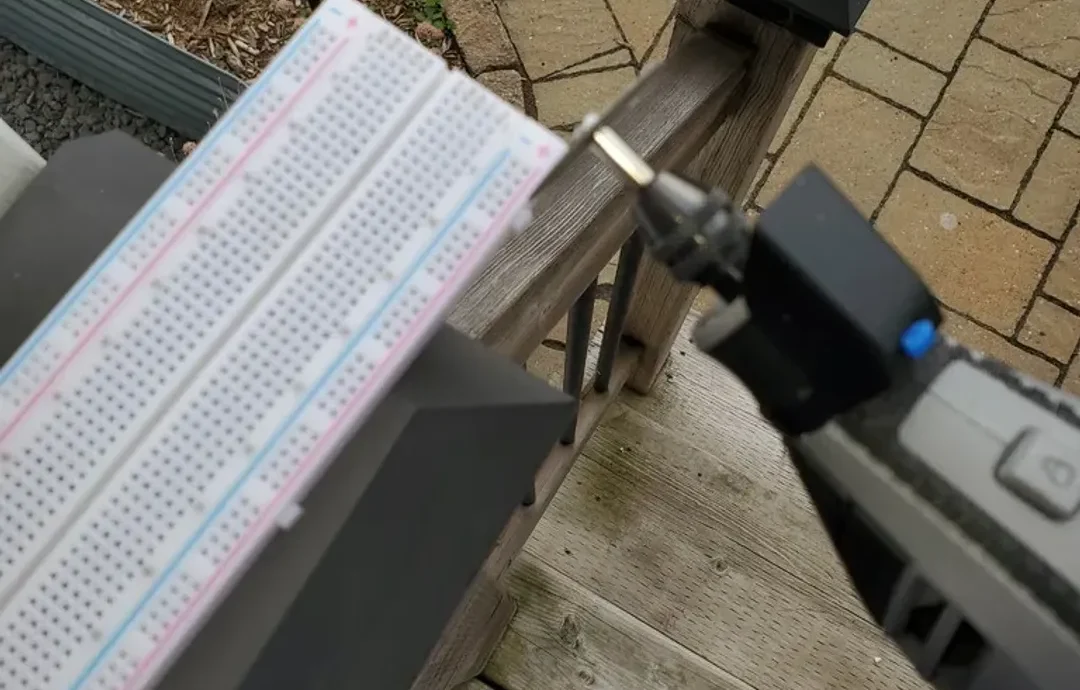

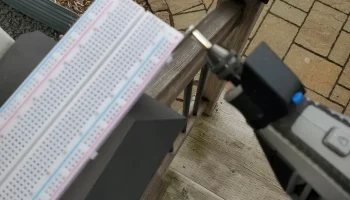

Шаг 3 включает обрезку выступов со второго стандартного макета.

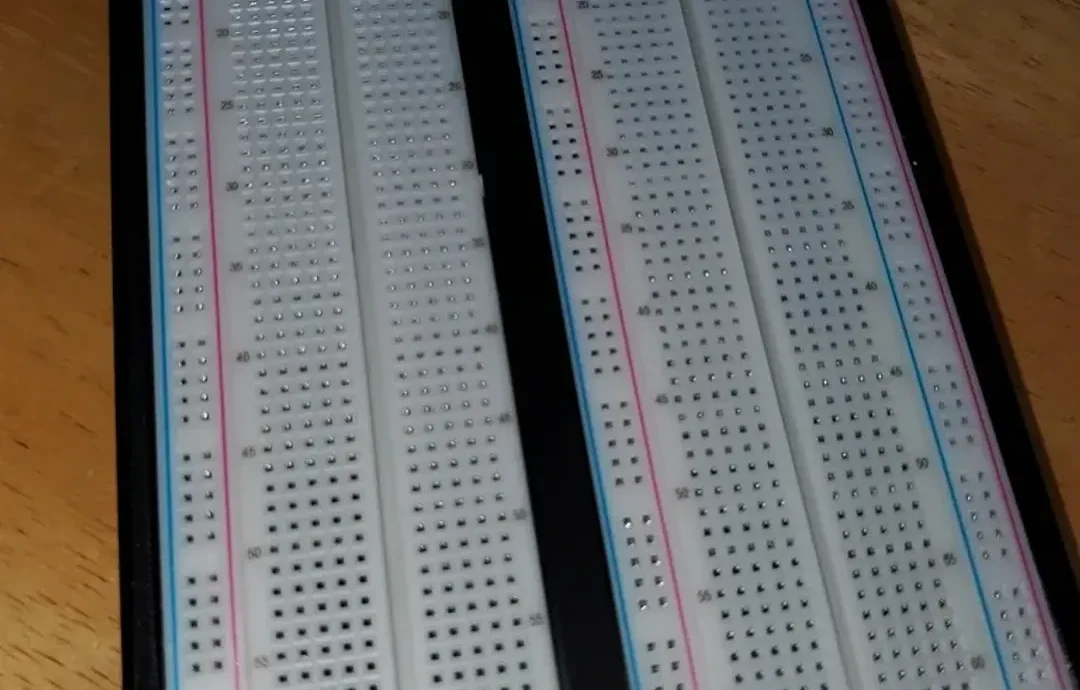

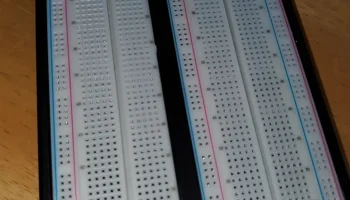

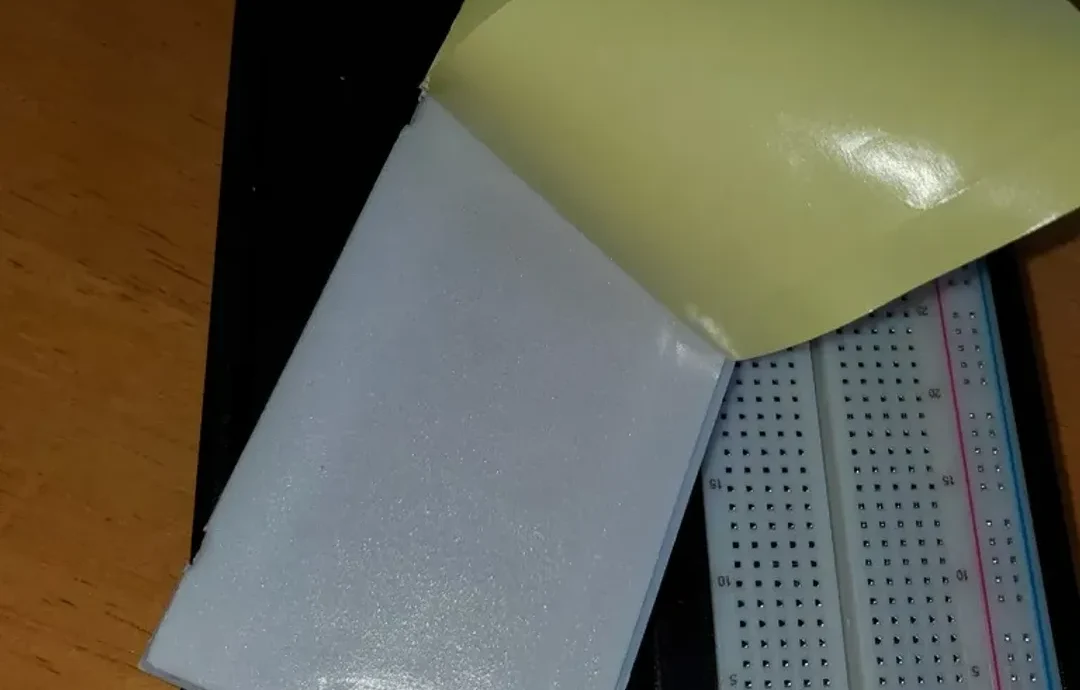

Шаг 4 включает в себя удаление задней защитной пленки с липких подушечек в нижней части каждой макетной платы и помещение макетной платы (отверстием вверх) в распечатанную на 3D-принтере скобу. Пожалуйста, внимательно посмотрите на прилагаемые изображения, чтобы определить правильную ориентацию двух макетов. Однако в основном макет из шага 1, описанный выше, устанавливается в меньший слот, а ее шины питания расположены ближе всего к внешней стороне 3D-печатной скобы, тогда как макет из шага 2, описанный выше, устанавливается в больший слот, причем номера ее строк совпадают с номерами строк макетной ��латы, уже помещенной в первый меньший слот.

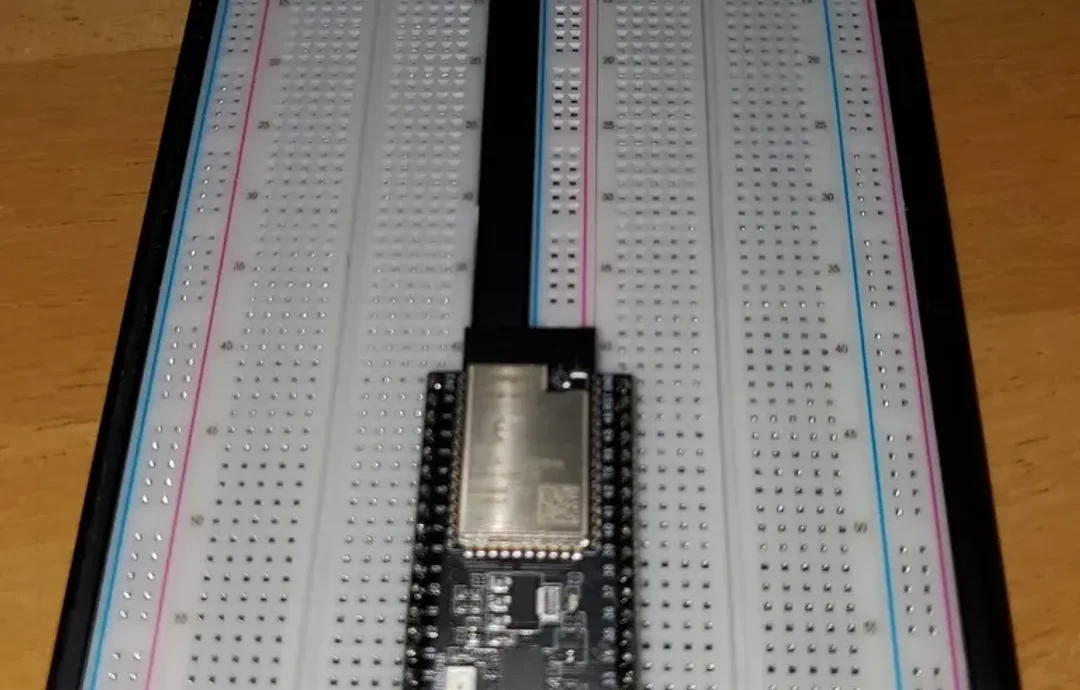

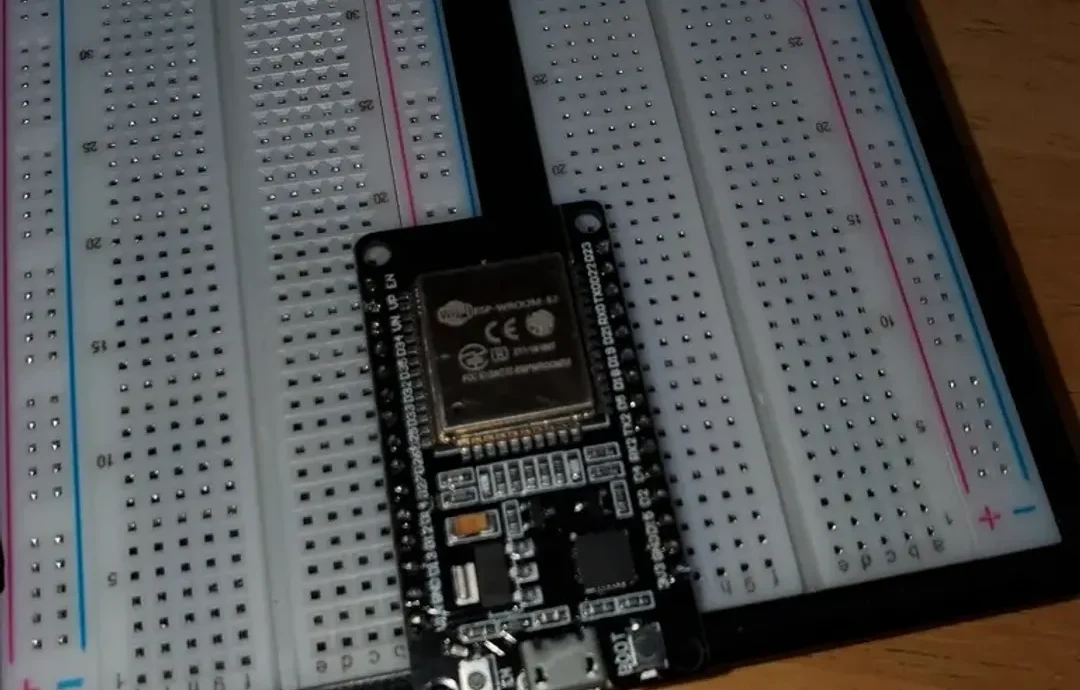

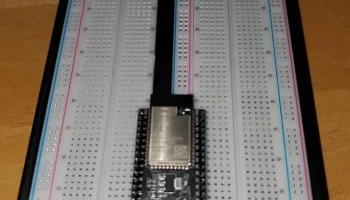

Я надеюсь, что вы обнаружите, что конечный результат представляет собой очень стабильное и безопасное решение для работы с вашими платами комплекта разработчика ESP32 или ESP32-S2.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

15

Нить: Prusament PLA PLA

Примечания:

Потенциальной модификацией этого проекта могло бы стать создание пазов в 3D-напечатанной скобе, что позволило бы просто разместить стандартную макетную плату. Я не сделал этого по двум причинам: i) я обнаружил, что различные «стандартные» макетные платы имеют свои слоты в несколько разных положениях, и ii) я считаю, что так конечный продукт выглядит намного лучше.
