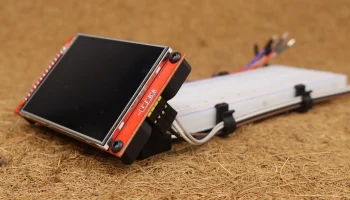

Крепление для макетной платы для 2,8-дюймового сенсорного..

Если вам нравится то, что я здесь делаю, посетите мой (немецкий) Discord или мою группу в Facebook.

Discord: MX-творения

Facebook: 3D-печатные инструменты и аксессуары для выращивания — бесплатно .stl

Этот набор предназначен для создания прототипов на основе макетов с использованием систем Arduino и ESP32 с использованием сенсорного экрана TFT/LCD диагональю 2,8 дюйма (ILI9341, SPI, 320×240).

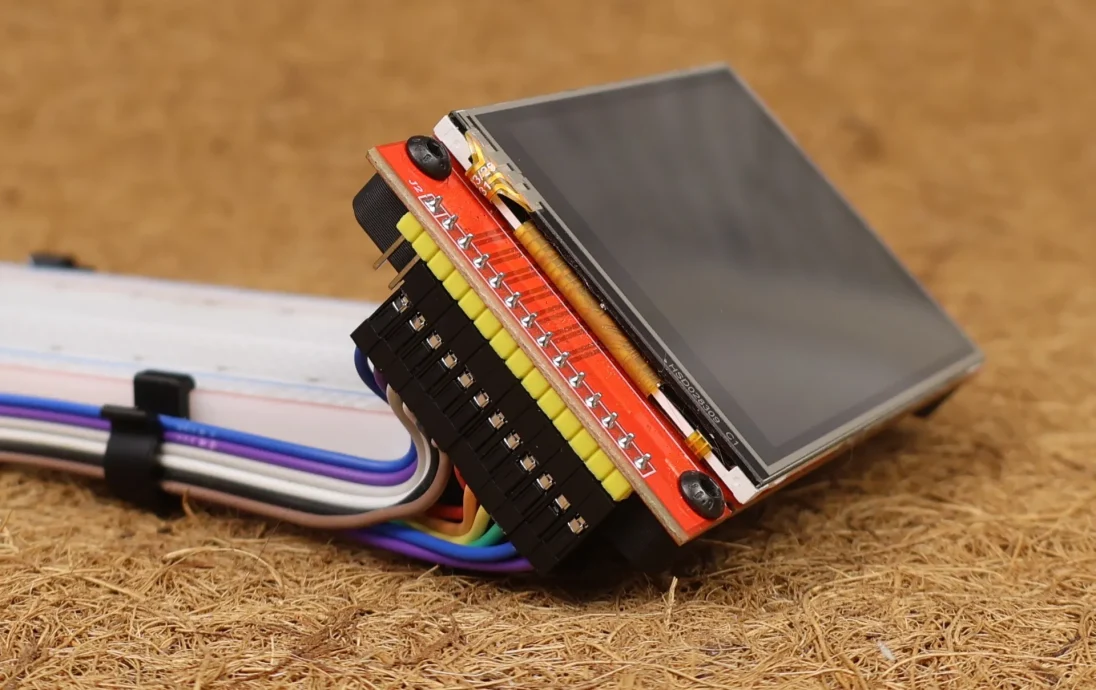

Основной держатель крепит дисплей непосредственно на стандартный макет под фиксированным углом обзора 45 градусов, улучшая читаемость и взаимодействие во время разработки.

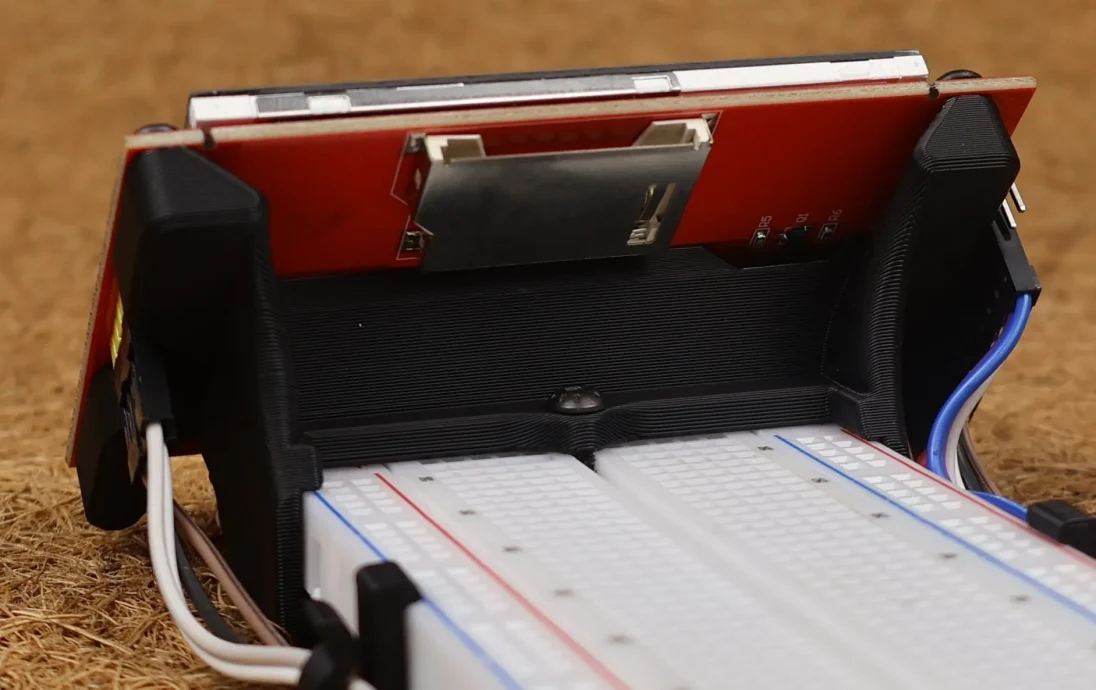

Его можно просто подключить к макетной плате для быстрой установки или дополнительно закрепить винтом M3 × 6 мм для повышения устойчивости.

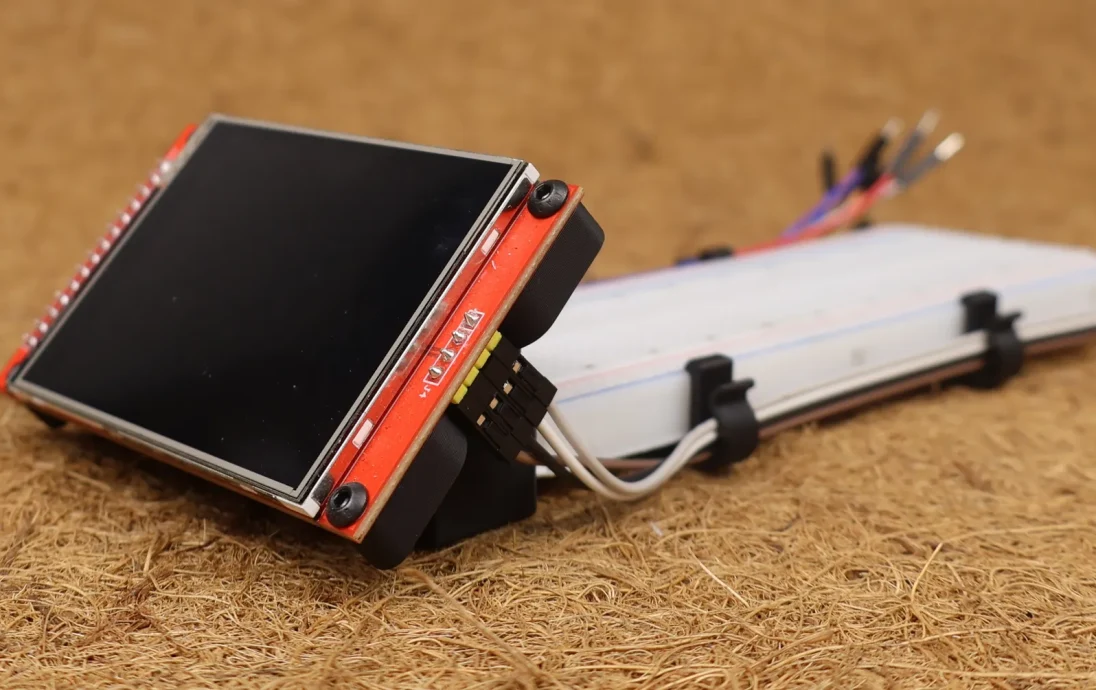

Помимо держателя дисплея, в комплект входит клипса, которая крепится на материнскую плату. Этот зажим компенсирует разницу в высоте между платой контроллера и держателем дисплея, а также обеспечивает базовую ��кладку кабелей для организации проводки во время прототипирования.

Конструкция предназначена для тестирования электроники, разработки пользовательского интерфейса и прототипирования встраиваемых систем без дополнительного монтажного оборудования.

Необходимое оборудование:

Винт 4(5)× M3 × 6 мм
